3DMax打造一个炫酷逼真的变形金刚教程

效果图

　　一、模型

　　因为我想要它能够移动和变形，我也必须为它创建骨骼。事实上，我先从骨骼开始 - 首先我建了一个双足骨骼，使它的部分变形成机器人的外形框架。

图1

　　这个建模的过程看起来是这样的: 从头到脚的每一部分建完之后，我开始建机器人的身体部分。当一部分被完成时，我寻找一辆看起来很好的车体部分，把它切割出来，放置在机器人身上，使它看起来像盔甲一样，并且连接它们到身体骨骼上去。

图2

图3　　

图4

我总是很注意选择车体上的一部分，它离机器人部分很远，以至于在以后能创建一段变形动画。不是每一个盔甲部分都来自汽车身体部分，但我尽可能多地使用 - 你能看见它们。

　　在图片的暗部。对于整个机器人部分（汽车也是），我使用多边形建模和涡轮平滑(turbosmooth)。

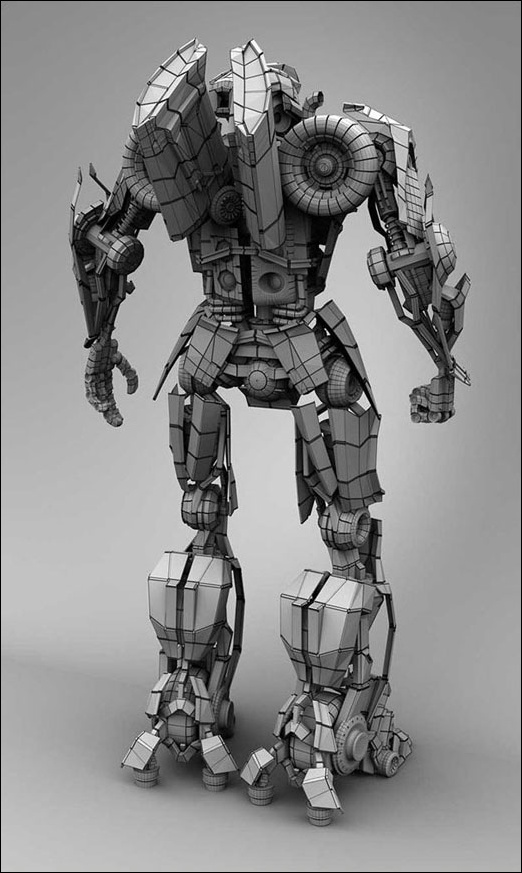

　　模型线框图1：

图6　　

　　模型线框图2：

　　
图7

二、材质

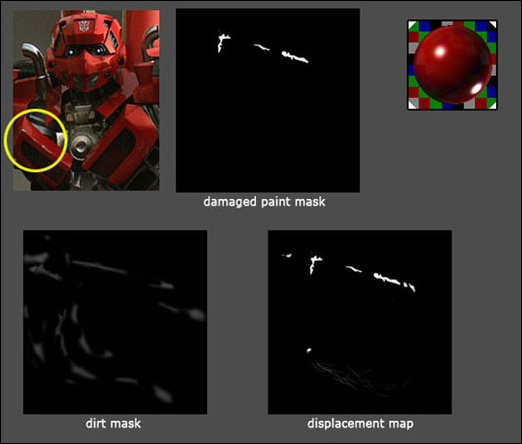

　　这辆汽车的油漆是4层vrayblend 材质。基层有低的光泽反射，红色汽车有着 fresnel类型的渐变材质,第二层有着黑色的固有色和值为1.0的fresnel白色反射光泽。第三层在油漆上有点脏和尘土，那是一张简单的有着黑色固有色材质的脏的遮罩贴图。第四层是损坏的油漆，所以它有灰白色固有色和低度光泽反射，和一张遮罩贴图。遮罩经常被用在vray中的置换贴图，来给已损坏的图像一点斜面。这对于机器人的红色油漆部分不是独一无二的贴图，我制作了6-7种不同的版本，有一些已经被重复使用了多次。

　
图8

　　三、灯光

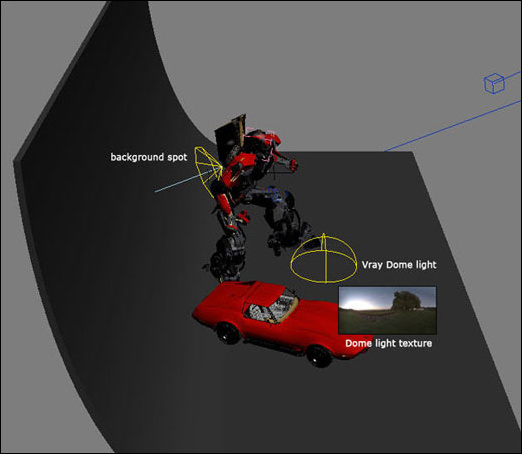

　　对于灯光，我使用vray dome灯和vrayhdri 材质。我想要在机器人身后有一点阴影，所以我把聚光灯放在背景上。

　
图9四、渲染

　　我使用自适应qmc 图像采样和catmull-rom aa滤镜。gi（全局照明）也被应用到，irradiance贴图（中等预设）为首次反射，quasi-monte carlo为二级反射。

图10

　　五、后期

　　在照明之后，反差和颜色修改，我使用减淡和加深工具来改善一些细节。最后做上标题和作者的名字，这个作品就完成了。

图11　　
　
图12　

　　教程结束，以上就是3DMax打造一个炫酷逼真的变形金刚教程，希望大家喜欢！
