3DSMAX制作超现实的体育馆模型

这篇教程是教武林网的朋友们用3DSMAX制作超现实的体育馆模型，教程属于中等偏上难度的建模教程。教程很详细，介绍的知识点也不少，不过需要有一定基础的朋友学习。先发到武林网吧。希望大家喜欢这篇教程。先来看看效果图：

具体的制作步骤如下：

第一步

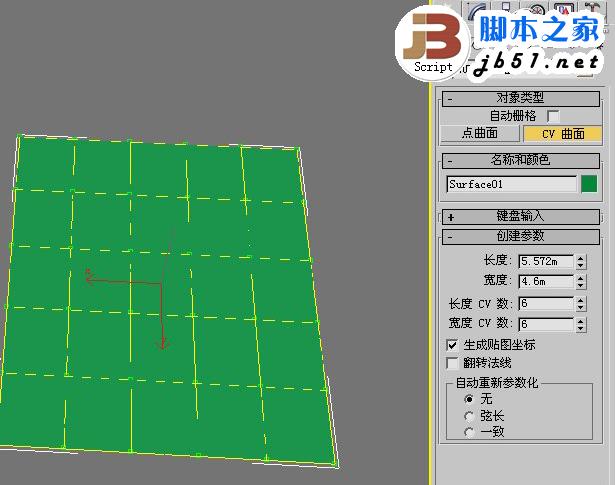

先建一个Nurbs曲面，点曲面或CV曲面，长度和宽度CV数开始不要设得太高，以后可以增加。（由点曲面创建的曲面其顶点紧贴曲面。而CV曲面则顶点远离曲面）（图01）

图01

第二步

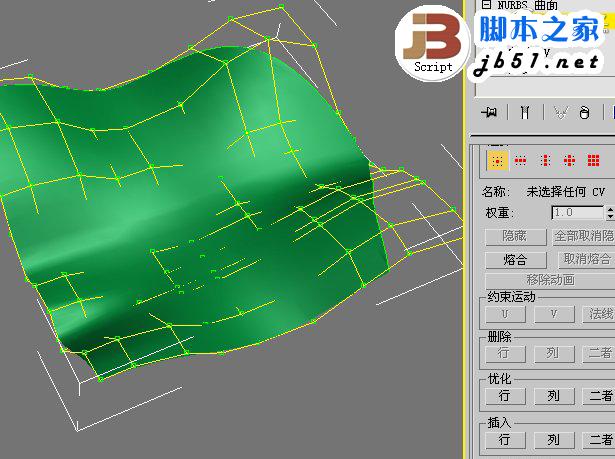

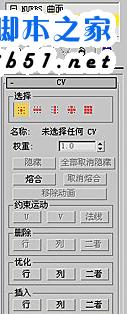

进入修改面板。这图显示了加减CV线工具。其中“优化”和“插入”都是增加CV线。大家可以试试有什么分别。（图02）

图02

第三步

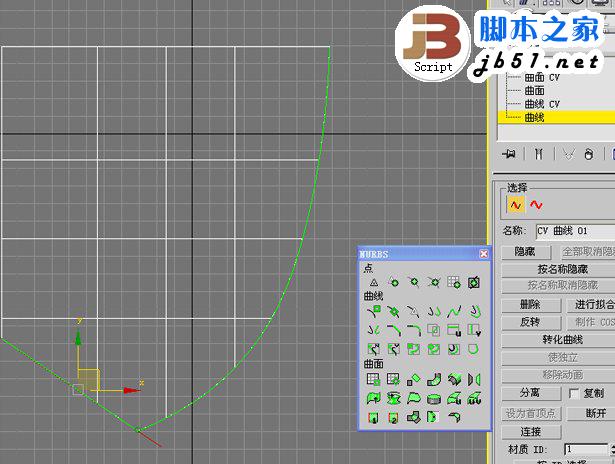

利用Nurbs面板的创建曲线工具画两条线，同时修改面板会增加“曲线CV”和“曲线”级别。

按下Nurbs的投影曲线工具，鼠标移至曲线（曲线变蓝色）点击，移动鼠标至曲面（曲面变蓝色）点击，在修改面板，点击“修剪”。若剪切方向反了可点击“翻转修剪”。然后右击鼠标确定操作。

作为投影的曲线已经没有利用价值。可进入“曲线”级别，删除。（图03）

图03

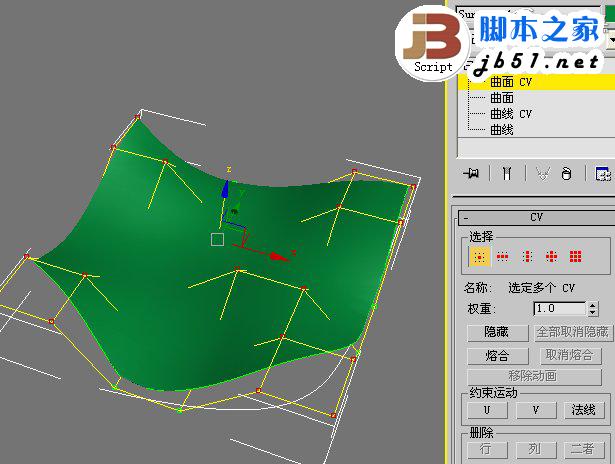

第四步

进入“曲面CV”级别。选择将要向上移动的CV点向上拉动。（图04）

图04

第五步

可增加行或列作细调。（图05）

图05

第六步

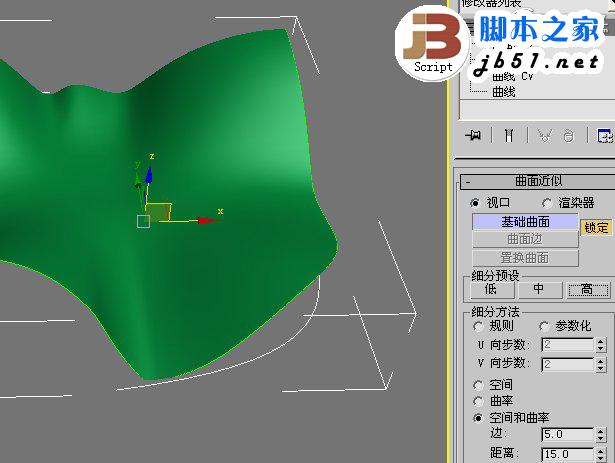

若曲面平滑度不够。可进入“曲面近似”调整（我直接选择“高”）。（图06）

图06

第七步

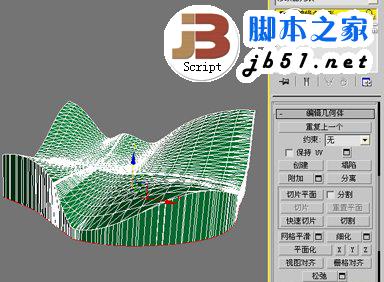

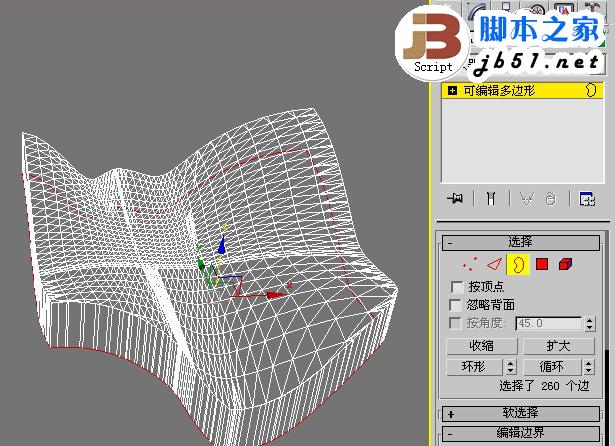

转换为“多边形”进入“边界”级别。选择开放的边界按Shift向下拉。（图07）

图07

第八步

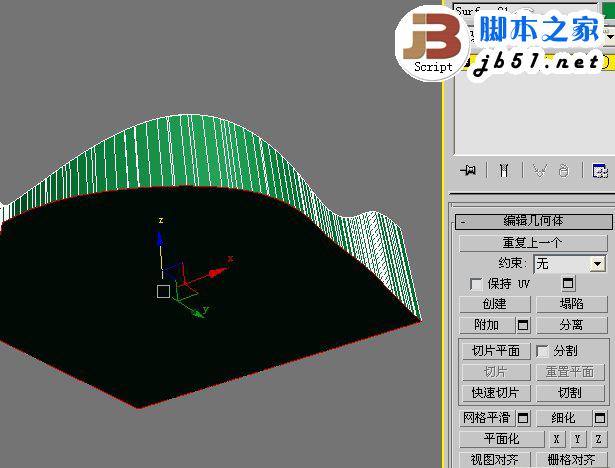

点击“平面化”右边的Z使底部变平。（图08）

图08

第九步

封底，快捷键为Alt+P。（图09）

图09

第十步

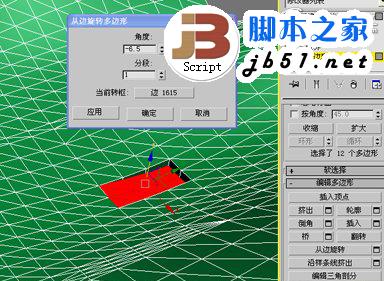

进入“多边形”级别。选择要开窗的多边形。“从边旋转”、“当前转枢”为最左边的其中一条边。（图10）

图10

第十一步

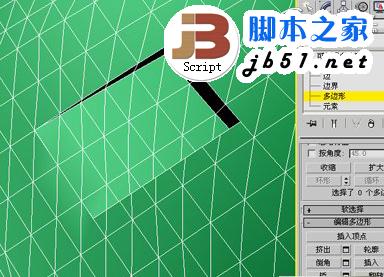

这图显示了我增加了一条边然后“从边旋转”，这样可以得到自己想要的窗的大小。（图11）

图11

第十二步

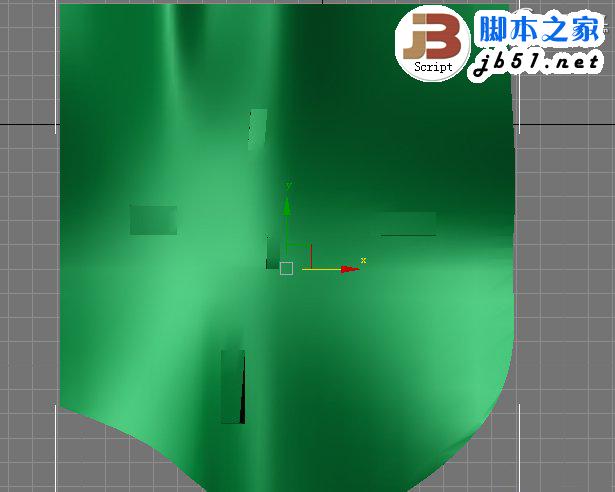

转到顶视图，然后对电脑屏幕进行截屏。（图12）

图12

第十三步

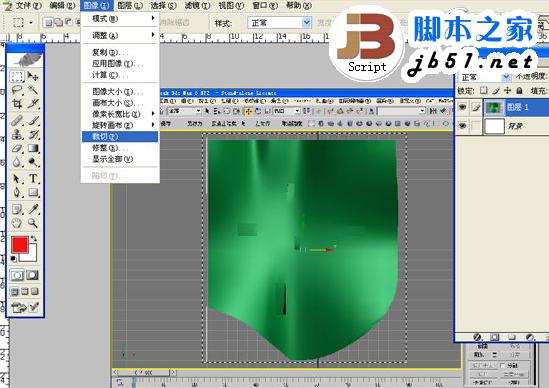

转到Photoshop，新建画布，粘贴刚拷贝的屏幕。裁切至适当大小。（图13）

图13

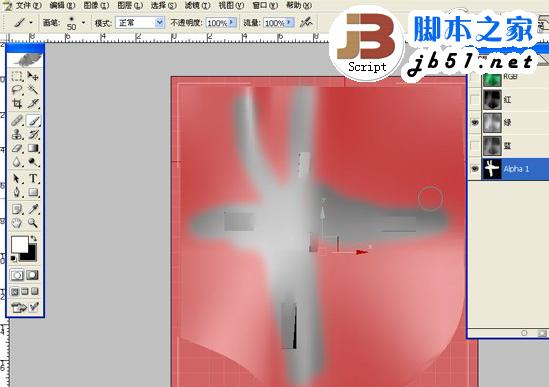

第十四步

进入“通道”面板。新建一通道。前影色设为白色，用画笔画出大概圆点走势。（可开启其它通道的眼睛作参考）（图14）

图14

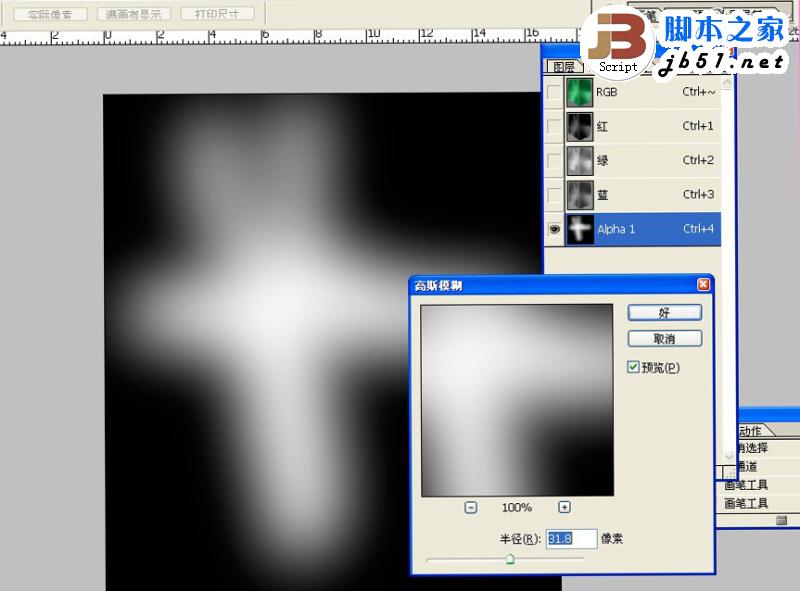

第十五步

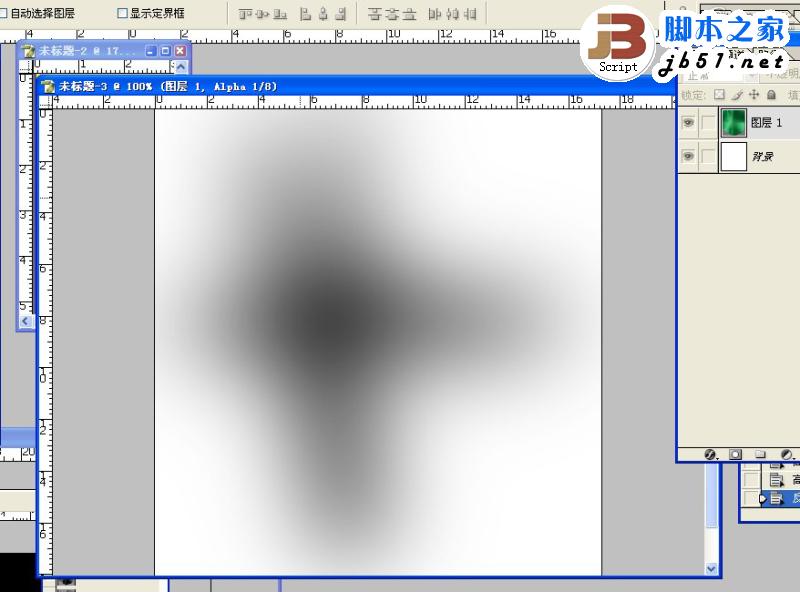

“高斯模糊”设一较大的值。（图15）

图15

第十六步

按键盘Ctrl+I，反相通道。 （图16）

图16

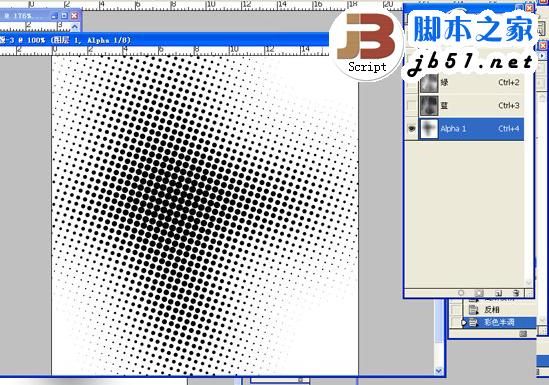

第十七步

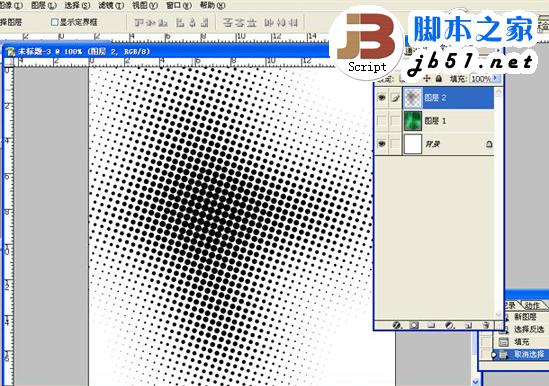

进入“滤镜->像素化->彩色半调”（我的值是：最大半径为8，通道1为108，其它通道值为0）。（图17）

图17

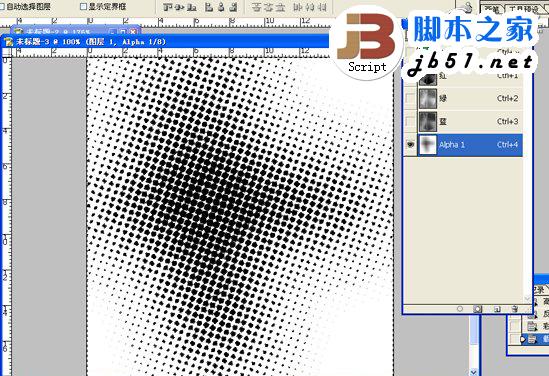

第十八步

可以设置前影色为白色，利用笔刷工具刷除过多的圆点，按Ctrl不放，鼠标点击Alpha 1，得到选区。（图18）

图18

第十九步

返回“图层”面板，新建空白层。Shift+Ctrl+I反选选区，填充黑色，隐藏或删除“图层1”然后保存为JPG。（图19）

图19

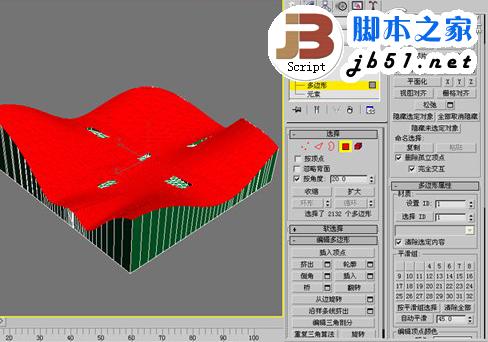

第二十步

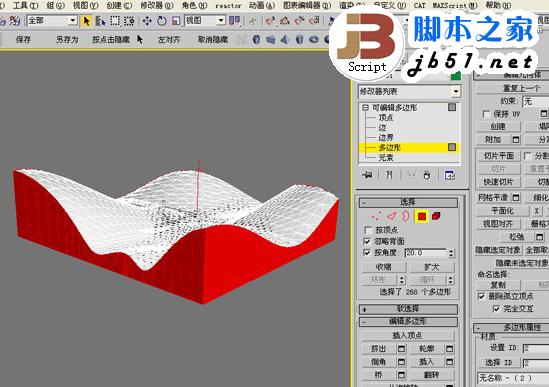

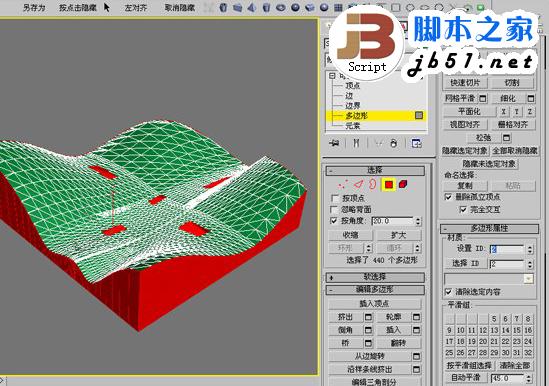

回到3ds Max，点击“按角度”，选择如图的多边形，然后取消“按角度”，按Alt键减去窗口的多边形选择。设置ID为1。（图20）

图20

第二十一步

Ctrl+I反选多边形，设置ID为2。（图21）

图21

第二十二步

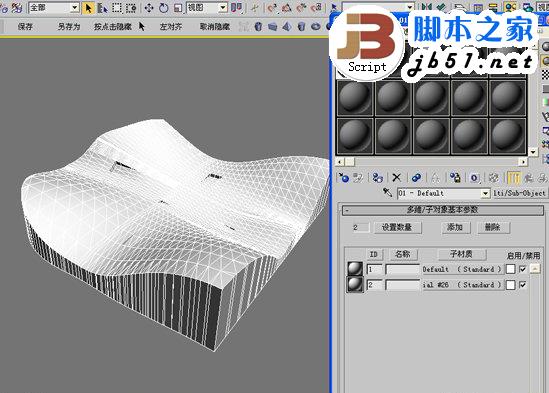

给模型赋予“多维/子材质”。（图22）

图22

第二十三步

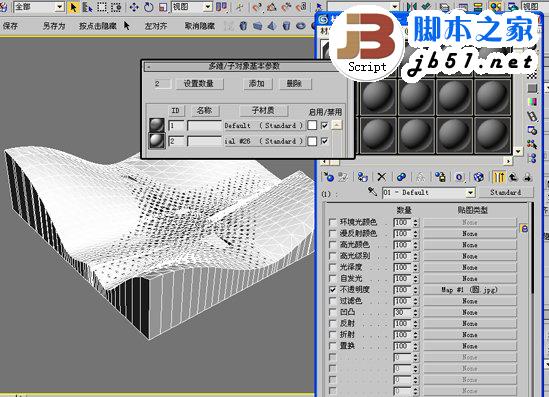

进入ID为1的材质面板，在“不透明度”通道贴上刚才画的圆点贴图。（图23）

图23

第二十四步

关于模型四边的做法说一下。选择四边的多边形。（图24）

图24

第二十五步

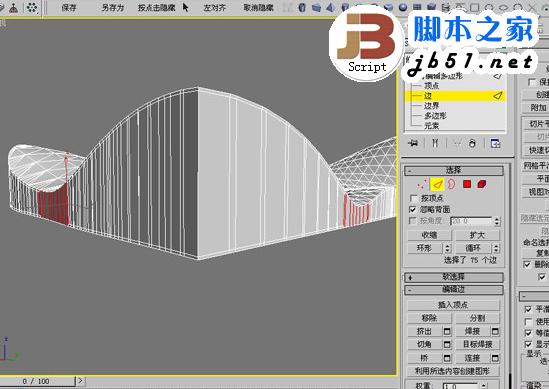

在修改面板选择“忽略背面”，在边级别，选择模型的一些边（3ds Max为我们提供了一个很好的选择工具，就是“绘制选择区域”工具，即图中“按点击隐藏”上面的那个像太阳一样的工具）。（图25）

图25

第二十六步

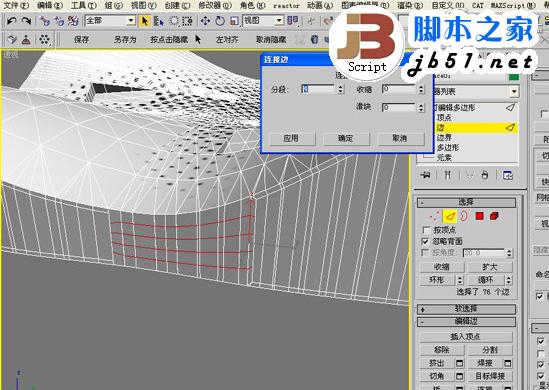

请先检查清楚有没有选择了多余的边。然后选择“边接边”。（图26）

图26

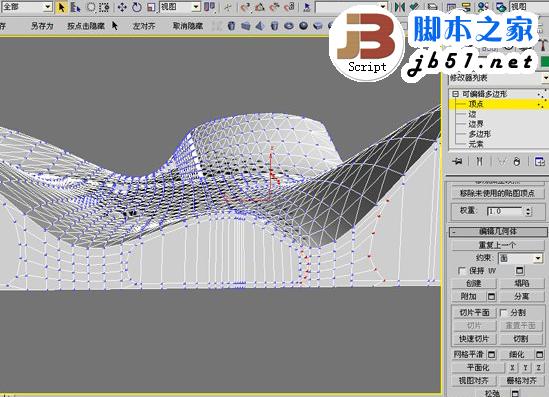

第二十七步

在修改面板有一个“约束”的下拉框。可设置为面或边，利用移动工具，移动顶点，使边呈狐形。此时，一些地方的顶点或边可能会出现问题，手工焊接或移除。（图27）

图27

第二十八步

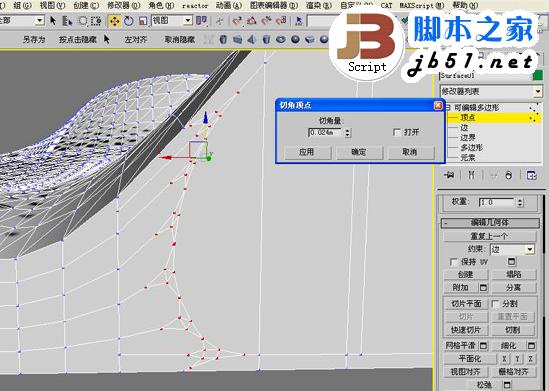

可选择狐形边的顶点，切角两次顶点，进一步圆滑狐边。大功告成。 （图28）

图28

最终效果如下图。（图29、图30）

图29

图30

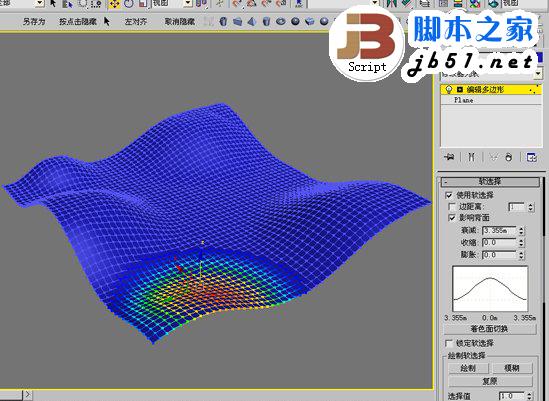

最后我再介绍一种方法，这是最简单的一种，只需创建一个平面，设置较高的段数，加入“编辑多边形”修改器。进入“点”级别，开启“软选择”。向上拉动顶点即可。其它的按上面步骤重复即可，其它的方法如Patch、置换等都是可以的。（图31）

图31

教程结束，以上就是3DSMAX制作超现实的体育馆模型方法，教程虽然有一定的难度，但是却非常的实用，希望大家能好好学习！
