3DsMax怎么绘制线状灯具3d模型建模?

随着社会的发展，灯具成了人们家居生活中必备用品。在幽静的晚上自然是少不了用灯具来照明。今天就给大家带来了线状灯具模型的制作教程，喜欢的同学们一起来看看步骤吧！

1、单击“创建”-“几何体”-“扩展基本体”-“切角圆柱体”按钮，在3DsMax2013“顶”视图创建一个切角圆柱体，设置参数如图所示。

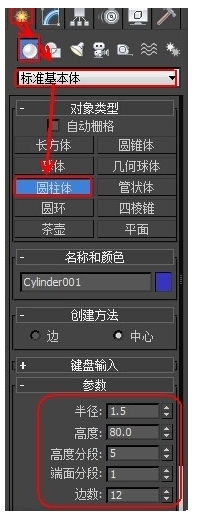

2、单击“创建”-“几何体”-“标准基本体”-“圆柱体”按钮，在“顶”视图创建一个切角圆柱体，设置参数如图所示。

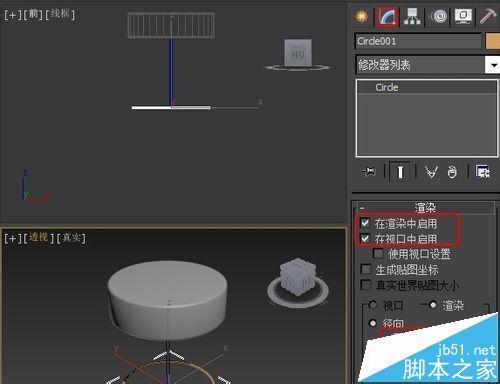

3、单击“创建”-“图形”-“样条线”-“圆”按钮，在“顶”视图创建一个圆形，设置“半径”为45；进入3DsMax2013“修改”命令面板，在“渲染”卷展栏下勾选“在渲染中启用”和“在视口中启用”复选框，设置“厚度为1.5，如图所示。

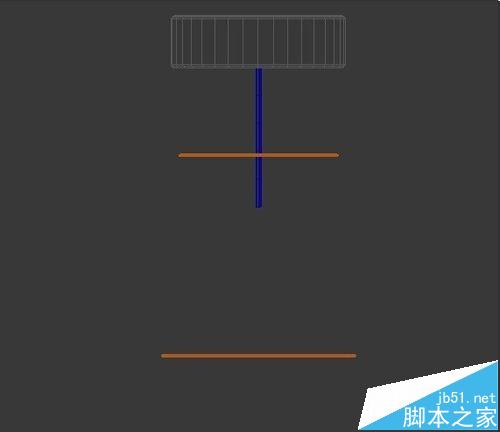

4、再使用移动复制的方法复制一个圆形，设置“半径”为55，并移动到合适的位置，如图所示。

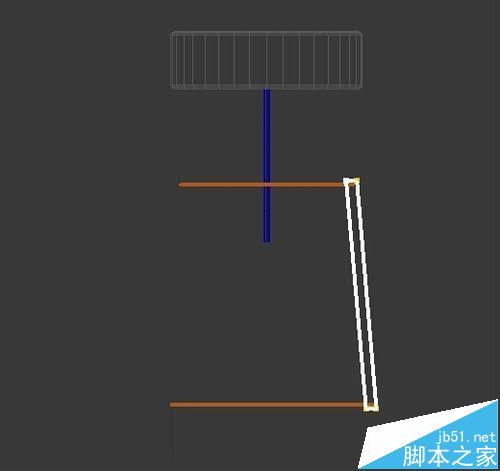

5、单击“创建”-“图形”-“样条线”-“线”按钮，在“前”视图创建一个矩形线条，如图所示。

6、在3DsMax2013修改器“选择集”下选择“顶点”，在视图中选择矩形线条顶点，然后单击鼠标右键，在弹出的菜单中选择“Bezier角点”，然后单击“圆角”按钮，在视图中按住鼠标左键拖动，圆角如图所示。

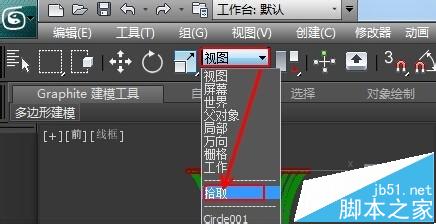

7、确保绘制的矩形线条处于选择状态，在3DsMax2013工具栏“视图”下方选择“拾取”，如图所示。

8、在“顶”视图中单击绘制的切角圆柱体，然后选择“使用变换坐标中心” 按钮；目的就是以当前坐标系统的轴心为轴心，那么当前坐标系统是什么呢？就是我们刚才在视图中拾取的切角圆柱体的圆心。

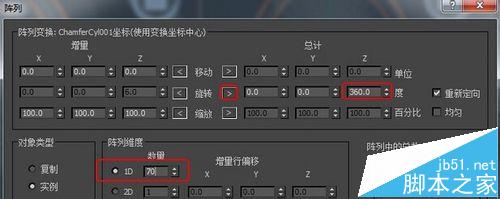

9、确认视图中的线形为选择状态，选择3DsMax2013菜单栏：“工具”-“阵列”命令，在弹出的“阵列”对话框中设置阵列参数，单击“确定”按钮，如图所示。

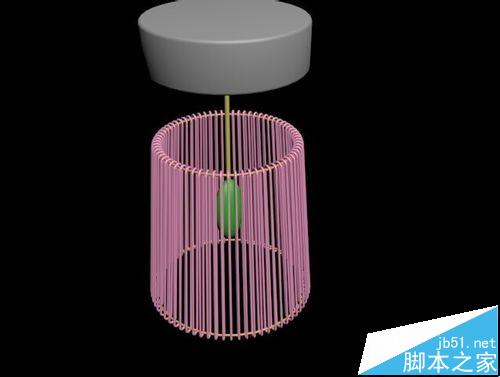

10、在3DsMax2013视图中创建一个圆形，移动到合适位置，作为“灯泡”，完成线状灯具3d模型建模效果如图。3d素材模型库，就上模型云。
