3DS MAX打造极品奔驰跑车SLR Stirling Moss(第一部分)

 这篇教程教武林网的朋友们用3DS MAX打造极品奔驰跑车SLR Stirling Moss，教程很不错，适合新手来学习，推荐过来，一起来学习吧！先看看效果图：

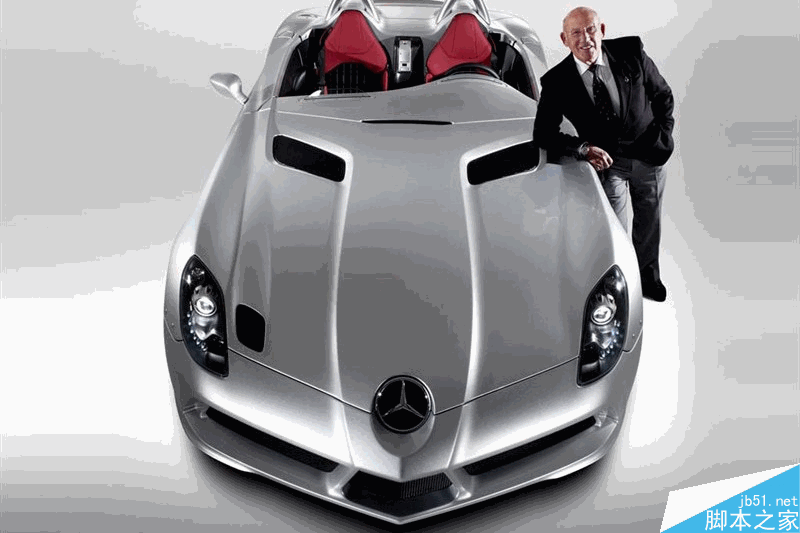

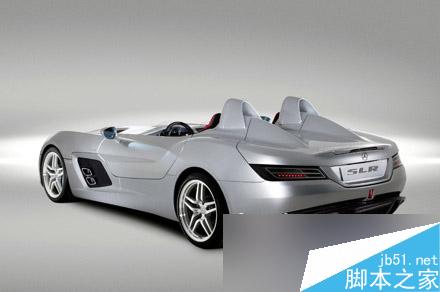

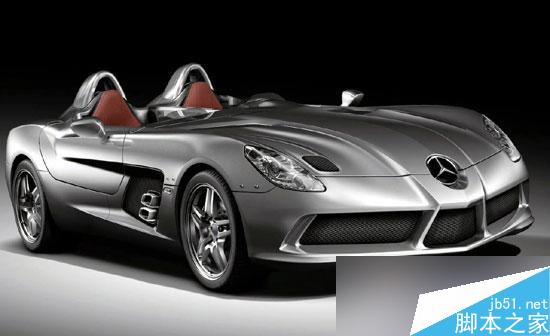

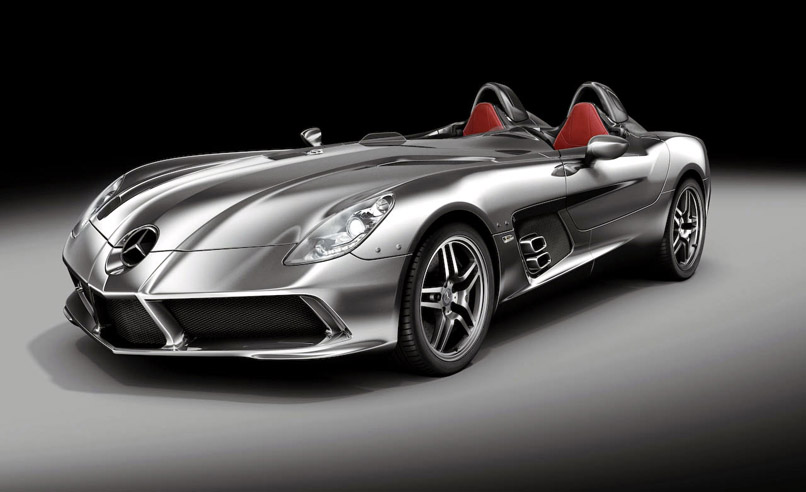

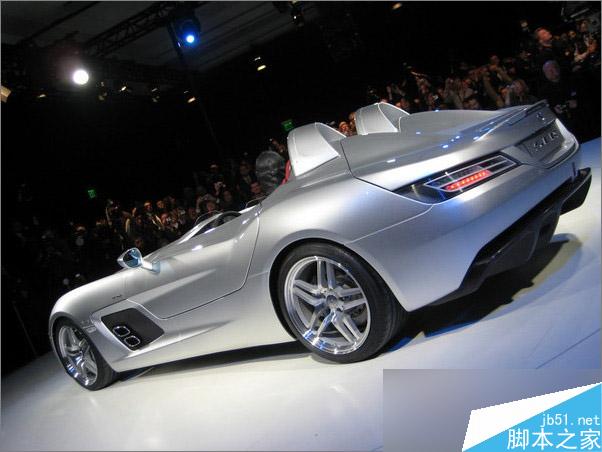

车辆原图：

 一、透彻观察研究你所要制作的车辆

1、首先，我们先来了解这款SLR Stirling Moss：我们选择的这款SLR超级跑车配备了一款V8发动机，最大功率达到了650马力，百公里加速时间3。5秒，最大速度350公里/小时。它的价值不仅在于它卓越的速度，而且它还将成为SLR系列中最后的一批车型，只会在英国打造75辆新车，量产版从2009年六月开始生产。

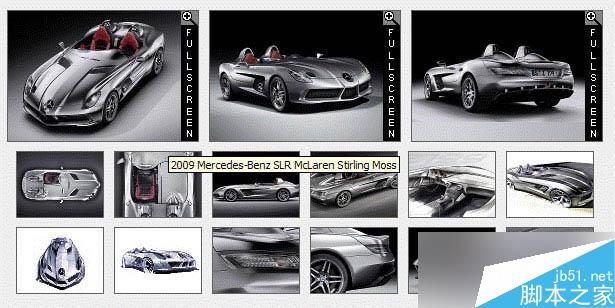

2、然后再网上找一些这辆车的图片资料：

先不要急于制作，你需要仔细的观察这款车的每一个细节，让这款车的大型和每一个细节全都印在你的脑海里之后再来制作，你就会感到非常的得心应手了。

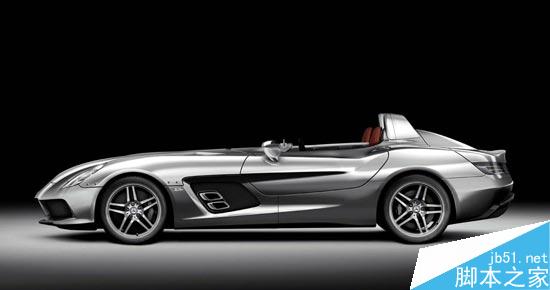

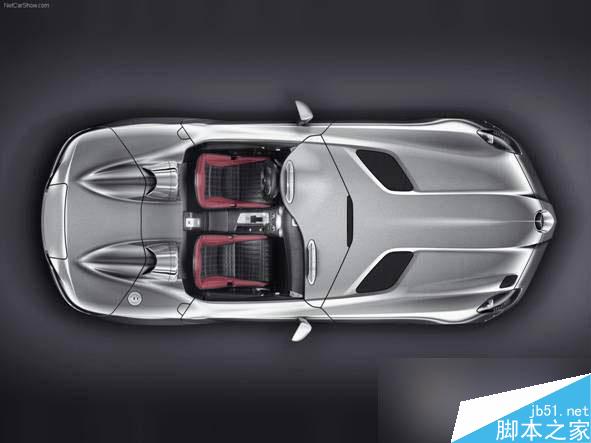

（遗憾的是只找到这个车的顶视图和侧视图，不过这样已经足够了，我也把图发出来，供大家参考）

3、找到这款车的精确尺寸：

2009年梅赛德斯奔驰SLR Stirling Moss

轴距2700 mm

轨道前 1635 mm

后1569 mm

长度4820 mm

宽度2194 mm

高度1220 mm

长度：轴距比1.79

离地间隙

净重： 1626 kg

重量分布

燃油容量97．6升


二、制作车身（——整理讲解“P”）：

做好之前的资料收集准备之后，我们就开始制作这辆了：

首先，我们先来规范制作习惯，有很多朋友刚开始的制作习惯都不好，导致后面的很多遗留问题不好解决。

先把系统单位设置成“米”，再把显示单位设置成毫米，这样制作的时候就可以精确到毫米。接下来先创建一个BOX（这个不用我教了吧，如果这个还要我说，你也就没有必要看这篇教程了……，糟了，越说越嗦，在后面的教程里我保证，不在嗦，^_^!）。

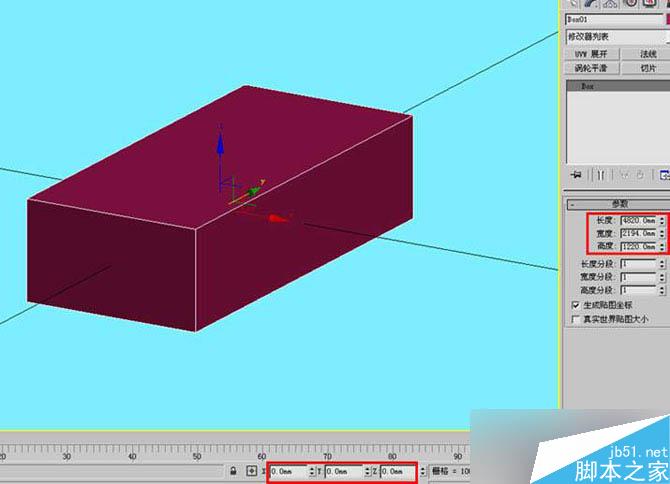

创建好之后，如图所示把轴向调整到物体中心，然后把X、Y、Z三个轴向归零（为什么归零？后面你就知道它的好处了），然后按照之前找的资料把长、宽、高设置好，如下图：

让创建的BOX透明（Alt+X），然后在右视图窗口建立一个侧视图的面片，把参考图赋予面片上面：

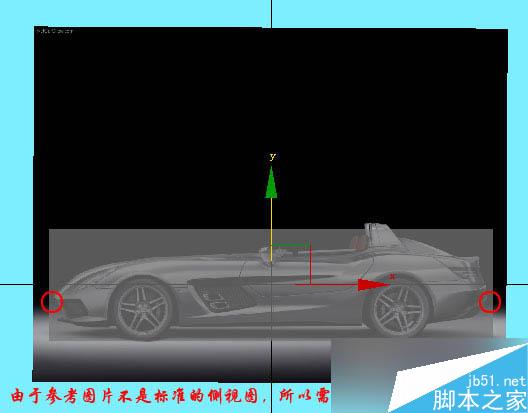

由于参考图片不是标准的侧视图，所以需要预留一点空隙出来。

根据侧视图，和顶视图作出大概形状：

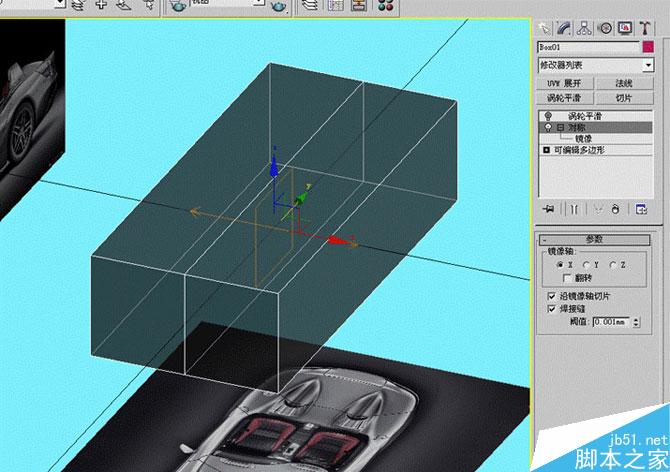

在正中间连接出一条中线，然后删除一边的，把另一边的以X轴对称到另一边，把阈值设成0。001：

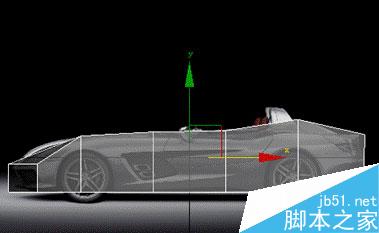

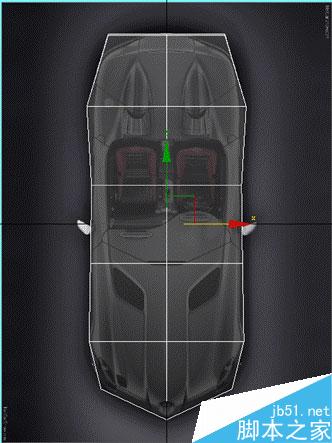

大概分个几段，然后根据侧视图和顶视图把大的形状拉出来：

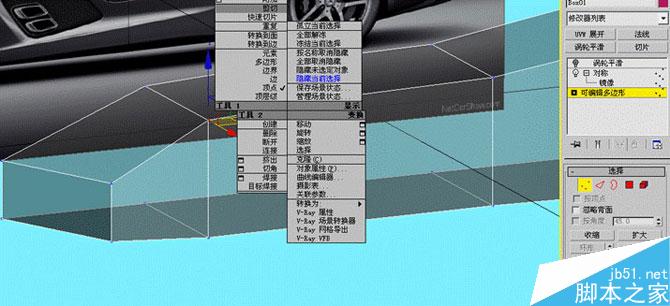

先不要去管细节，就像画画一样。然后选择“可编辑多边形”层，选择编辑点，使用剪切命令开始加线，作出更多的形状：

根据你所找到的资料，把各个大的形状基本制作出来：

然后根据资料继续制作细节：

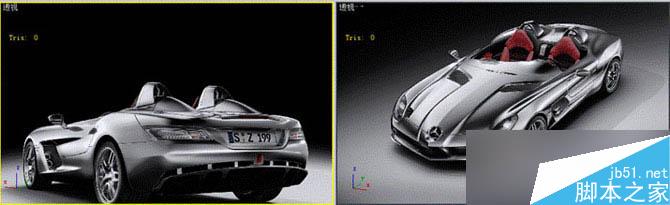

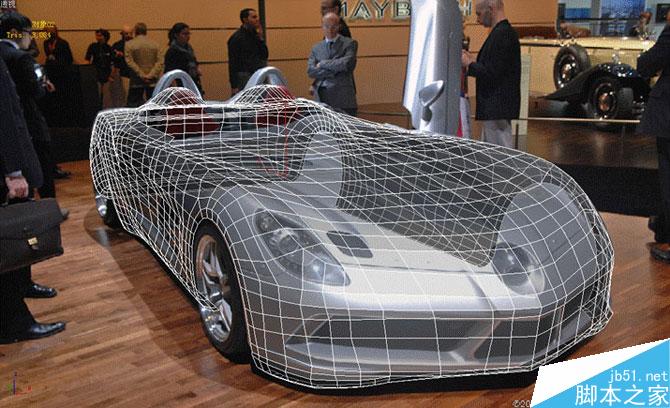

因为没有三视图，所以，为了精确，只有在透视窗口背景导入（怎么导入？拖着图片丢进去……）与一张透视的参考图来比对，这很花时间，需要比对后再调整，然后反复比对，然后再调整……

为了好编辑，删除现在这个没用的底盘：

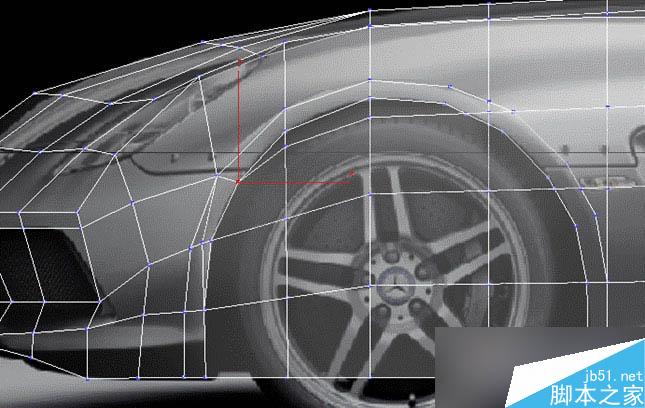

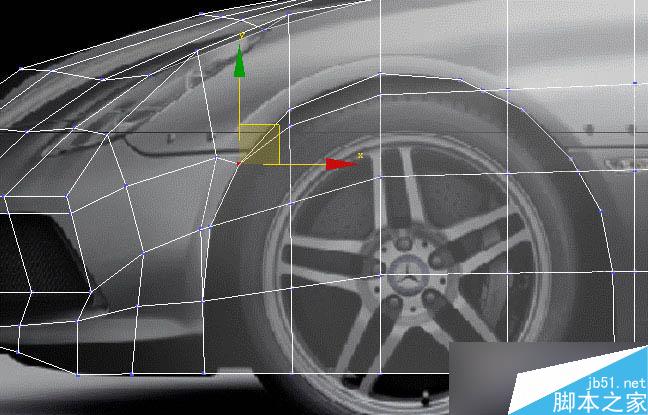

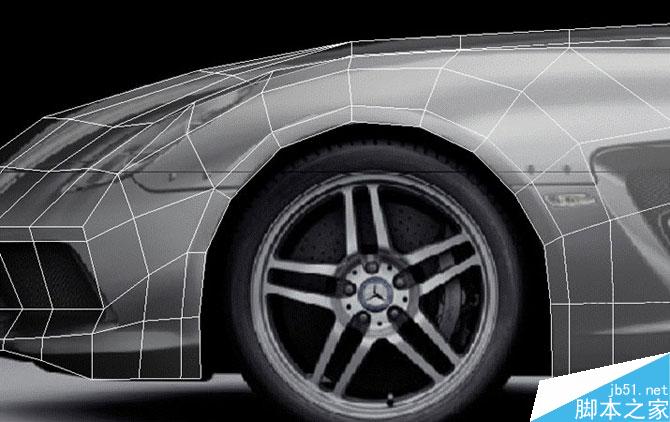

根据侧视图，先把轮拱切出来，这里注意，布线尽量成扇形分布，这样平滑之后的效果才会好，布线看起来也好看。

然后再加一圈线：

现在开始删除整理，得到这样的效果（一定要注意每一段基本平均、呈扇形分布，并且尽量保证四边形，开始建模的时候少点三角面，后面处理起来就会容易一些）：

后轮拱也是一样。

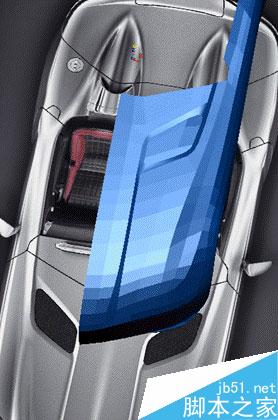

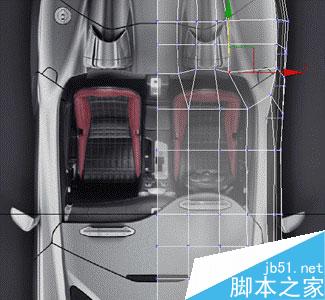

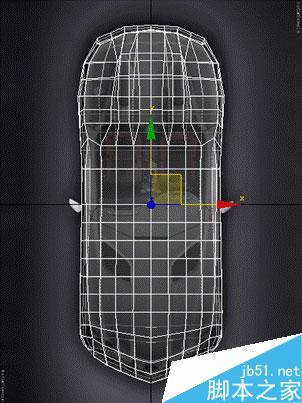

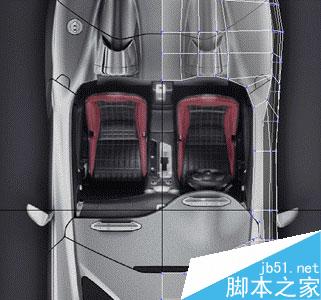

在顶视图，先拖动点，点不够的和剪切轮拱一样挖出驾驶室来：

因为先做对称部分，所以这里可以先不管“S”形的前挡。

继续加线对比参考照片调整，刚开始对透视图可能有些不习惯，反复锻炼，使用右下角的

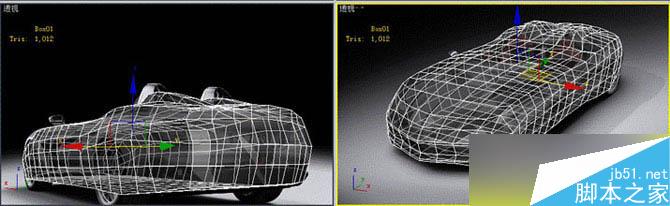

反复比对添加上细节：

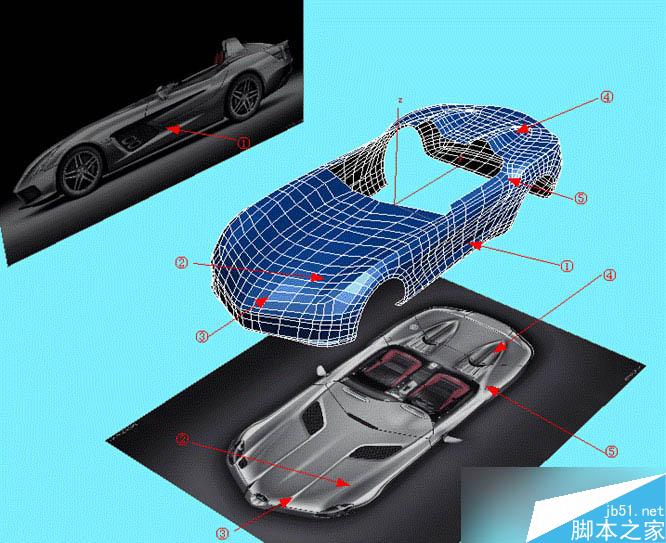

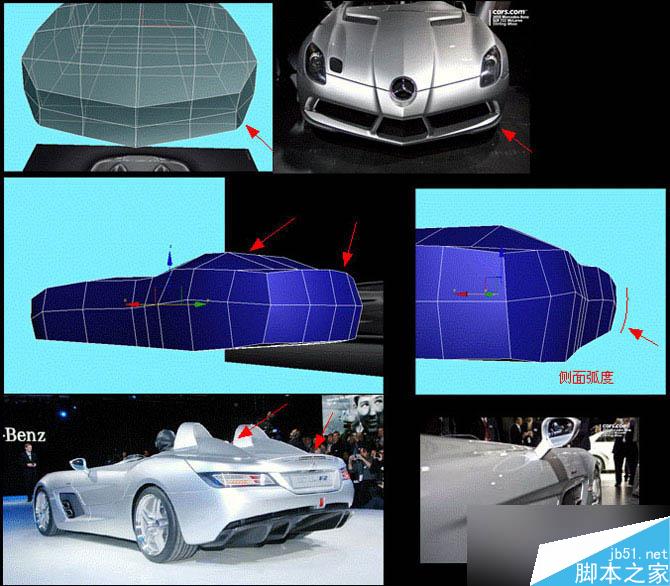

这张示意图不知道大家能看懂否？我来解释一下：

1至5都是对应的细节，有的凸出来一些有得凹进去一些，具体怎么操作我想不用细讲了吧？再说就变嗦了。

值得注意的一点是，尽量根据车身的形状细节来决定布线的走向，就像是制作人物一样，需要根据人的肌肉组织来决定布线走向。就像示意图上所示的第5点，就需要根据车身弧度改变了布线走向的，

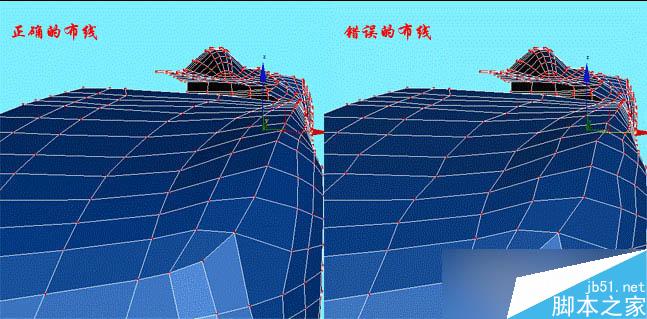

特别值得提醒的是布线问题，一定要尽量平滑过渡，不要歪七八钮的：

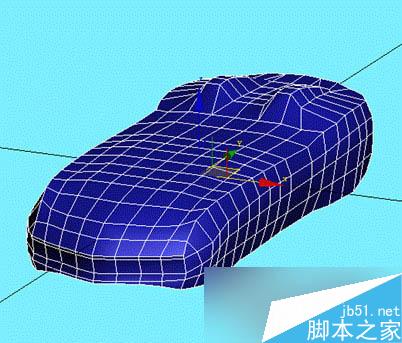

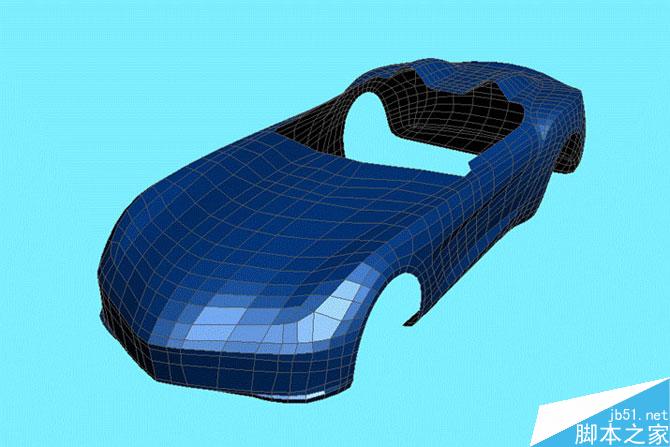

经过反复调整，得到一个没有细节的初模：

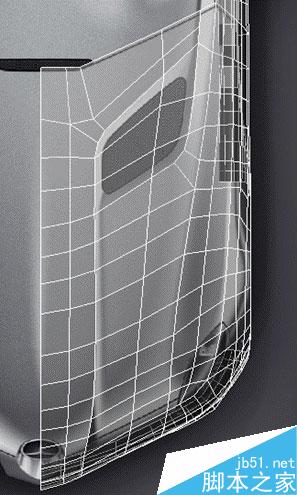

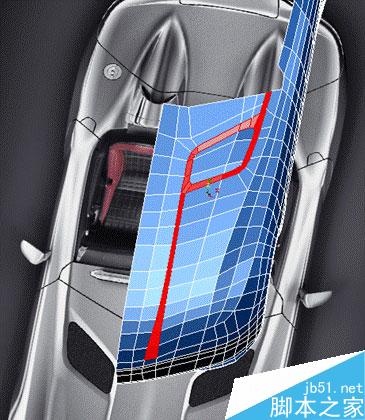

接下来，继续制作细节，按照顶视图来剪切出更进一步的细节：

然后开始调整和布线，像轮拱一样：

先形成这样的布线：

剪切出体积线，然后向下拖出体积，把面选中，区分个光滑组观察一下：

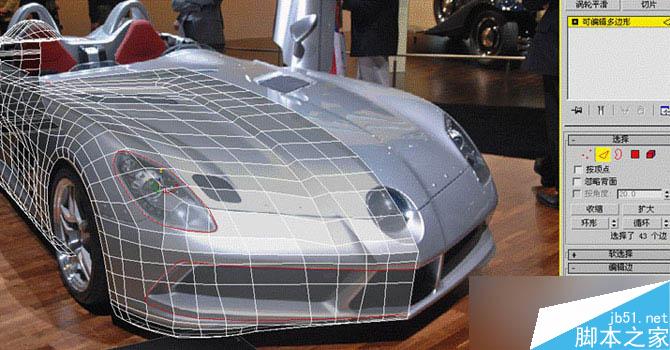

接下来制作前进气口和大灯的基本形状，由于没有前视图，所以只有在对好的透视图里来剪切出前进气口和大灯了：

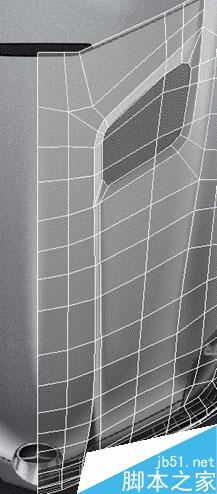

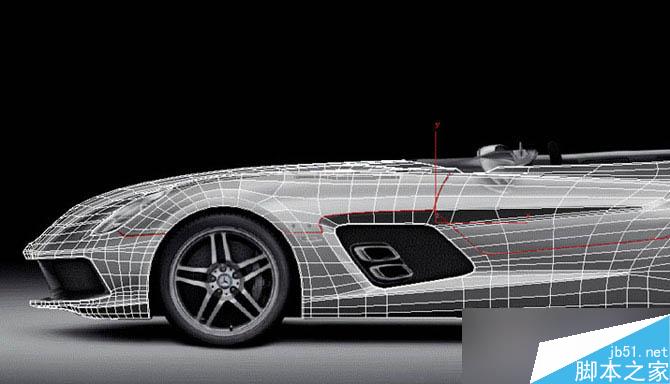

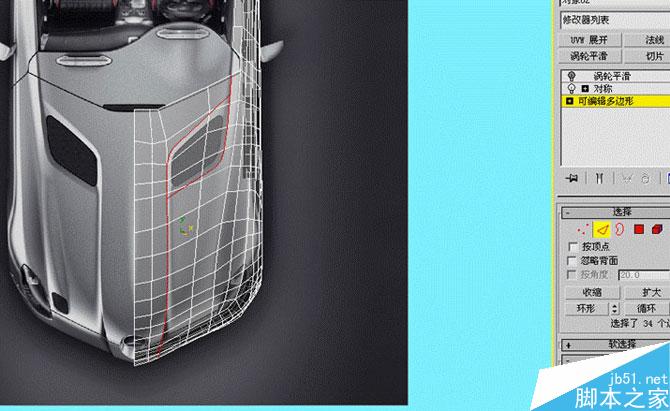

然后切出标志口，再反复比对、调整，根据仅有的不准确的侧视图，剪切出侧面的细节然后调整一下，然后先大概剪切出门缝线，并且选中所切的线：

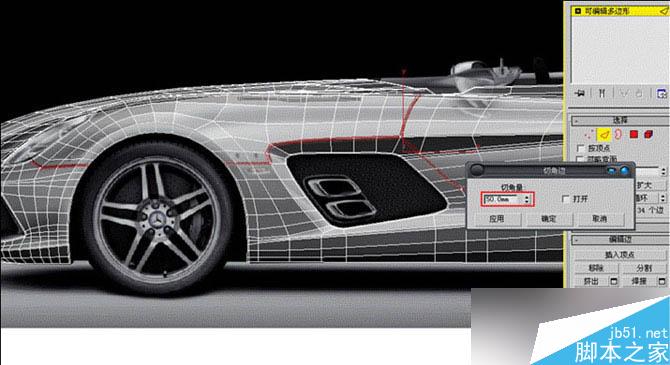

然后使用编辑边里的切角命令来制作出门缝，

接下来选中所有剪切出的门缝线中间纵向的线，使用连接命令

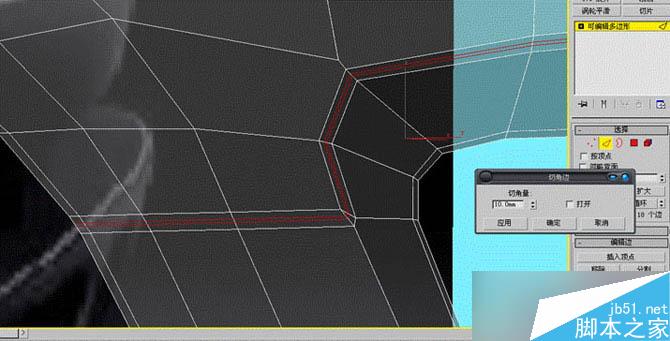

然后继续使用切角命令：

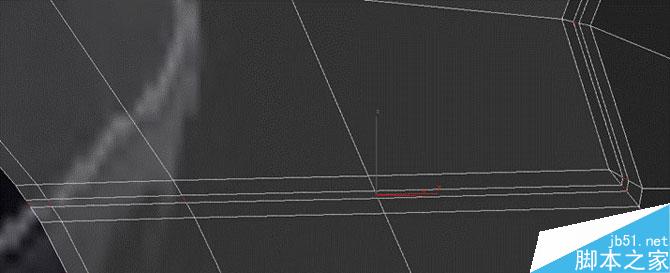

选中纵向的边：

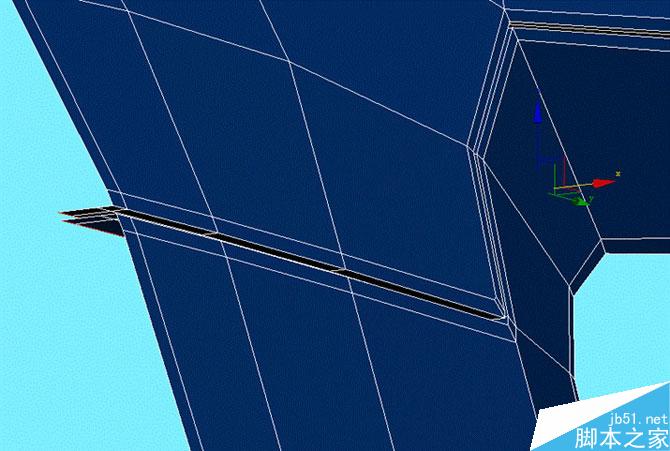

删除，得到一点缝隙：

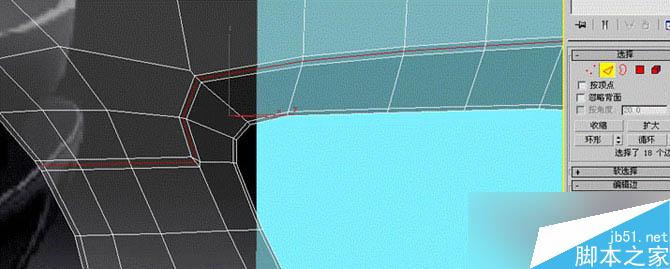

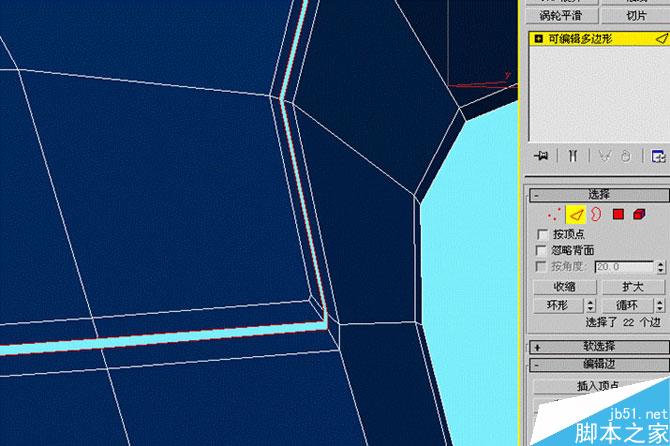

然后开始整理不合理的布线，然后拖出门缝线的体积（可以选择一条边使用循环命令选择起来比较快速）：

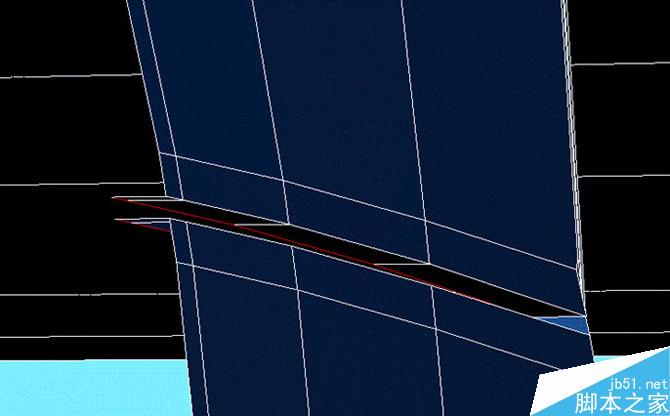

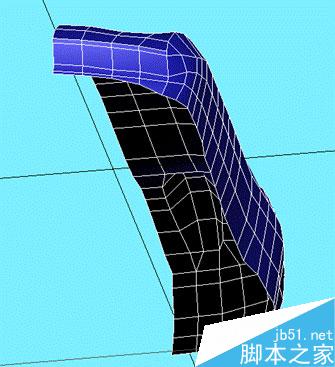

然后按住“Shift”键向里拖出体积：

拖到这的时候停顿一下，再继续拖出（有“童鞋”问为什么，稍等马上讲……）

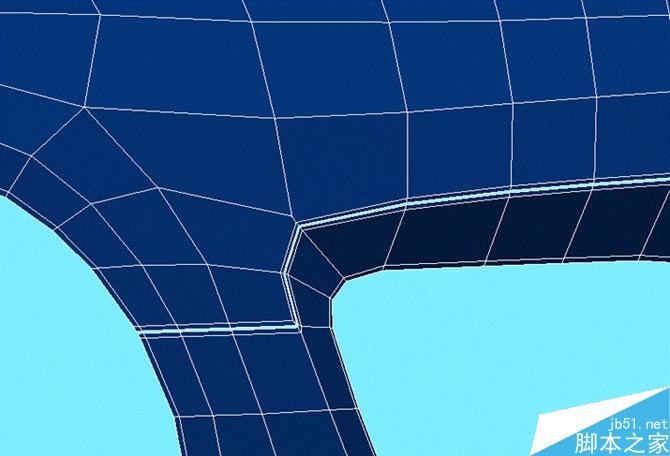

这样就合适了。

那么布线为什么要这样呢？首先给大家讲讲定型线的感念：

比如一个BOX：

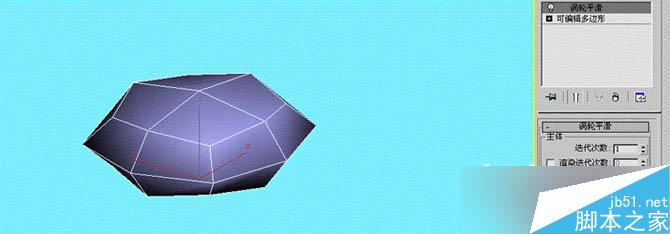

在没有添加定型线的情况下，平滑一下就成：

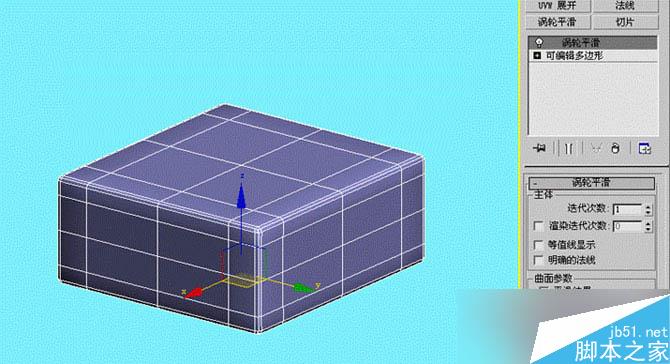

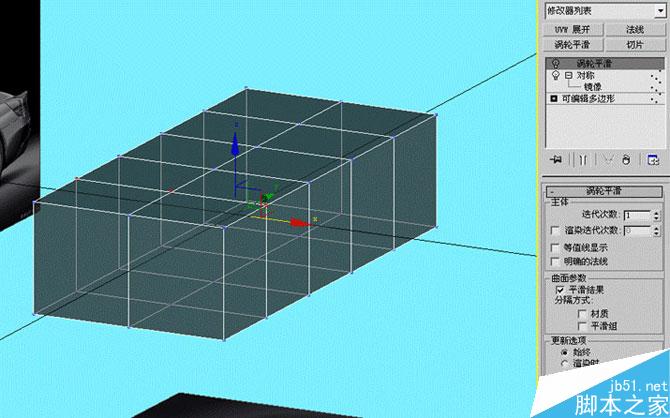

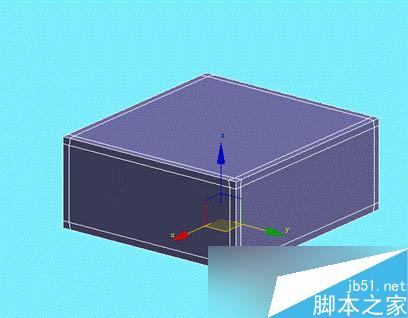

如果，我们来给他加上定型线，平滑后：
