3ds Max制作一个苹果iPhone手机模型

图1

图2

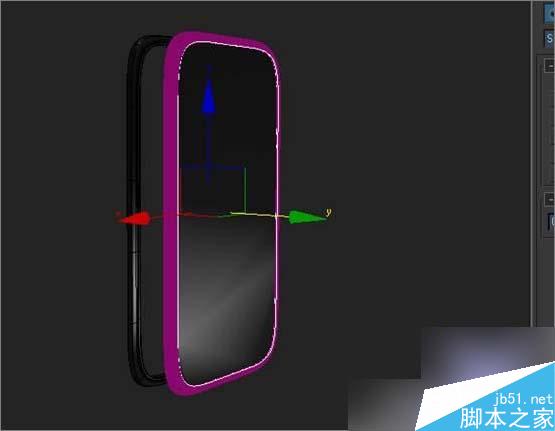

图3　以下是我在建模过程中的一点心得，希望对新手所有帮助。

　　1、搜集需要建的模型的图片资料；

　　2、仔细观察自己要做的东西，大概分析思路，不要看到图片就马上开始没有头绪的做（高手另当别论）；

　　3、建模后附上简单的材质易于反映模型的结构的，机子条件允许的话可以开一定的反射，把渲染参数调低；

　　4、对于精度建模来说在成型前是一个枯燥的过程，适时的放松自己，不要老坐在电脑前，这样对自己的判断能力又一定的影响，容易走火入魔，出现比例问题，或者脑子忽然空白，不知道思路了；

　　5、勤渲染，我的习惯是做几步渲染一下，就当是刷新。

　　这也是这个教程我主要是告诉大家方法和我的心得，虽然不是每一步都详细，但是遇到技巧我会特别指出，请看完后再动手做，这很重要。呵呵，不要边看边做。

一、手机机身建模

　　首先一个box，这不需要多解释了，大家可以在网上搜索iphone的参数。

图4

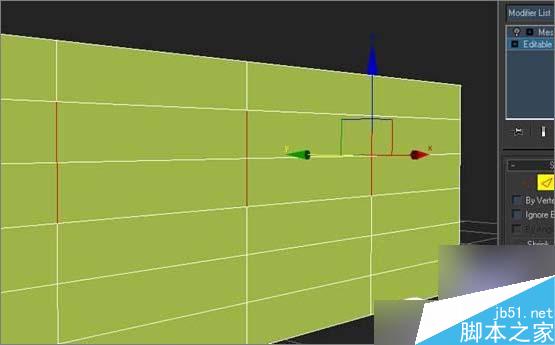

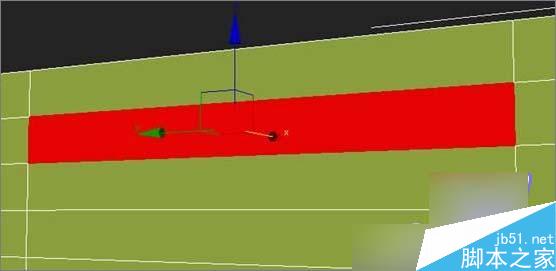

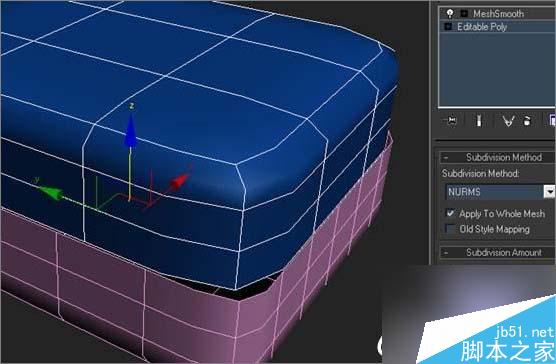

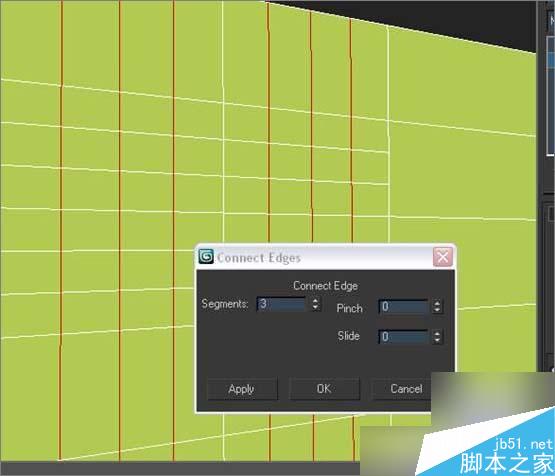

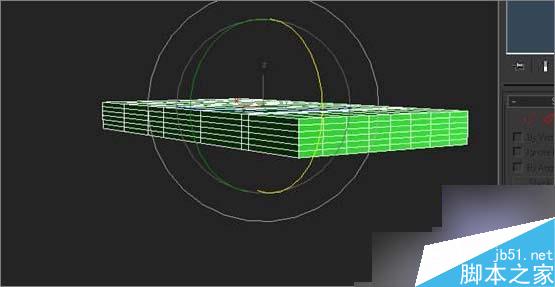

　　第一个问题：这里我要指出的是box 的分段数，这对以后的模型影响是很大的，我刚拿到的时候就开始埋头的做，最后发现开始的分段数没有足够，导致后面要调加过多的线条。其实在开始的分段中就可以解决这个问题。分段的确定主要是与模型之后需要开的洞有联系的。因为使用smooth，所以会有一定的变形。

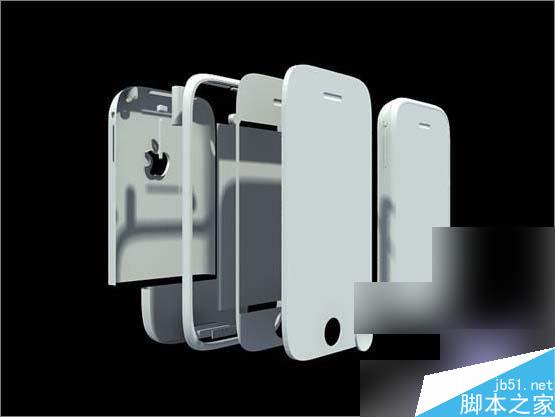

图5

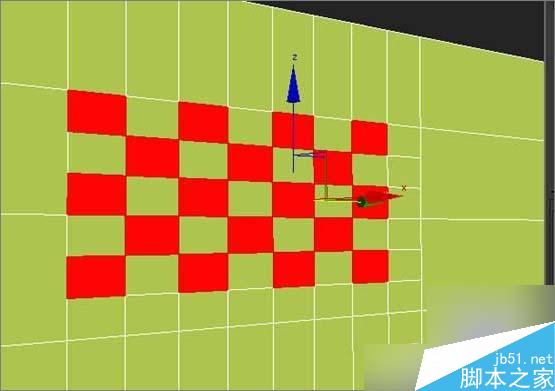

　　由此，开始的布线可以避免后期的加线。

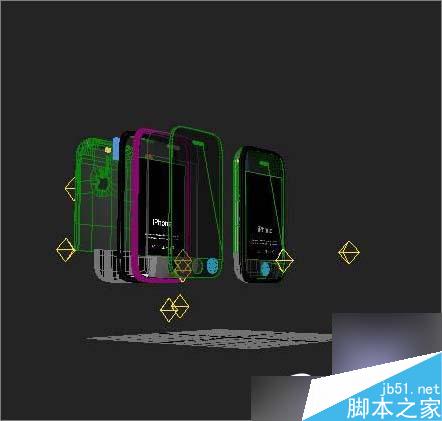

图6 　

图7

图8

图9

图10

图11

图12

图13

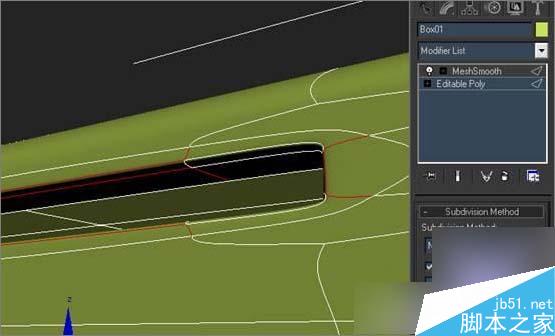

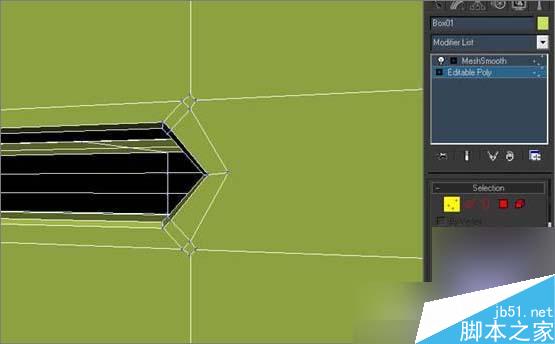

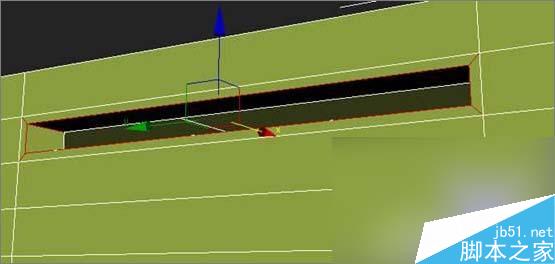

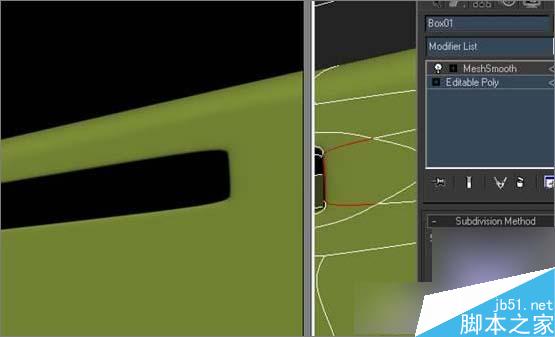

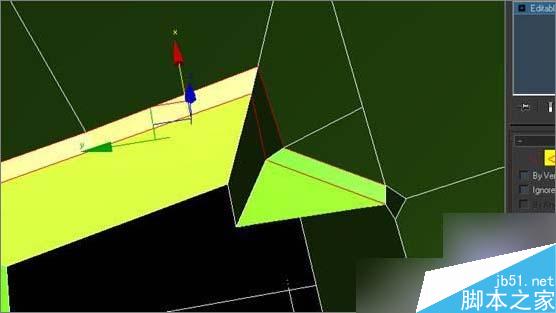

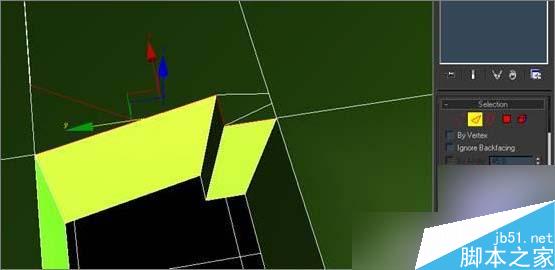

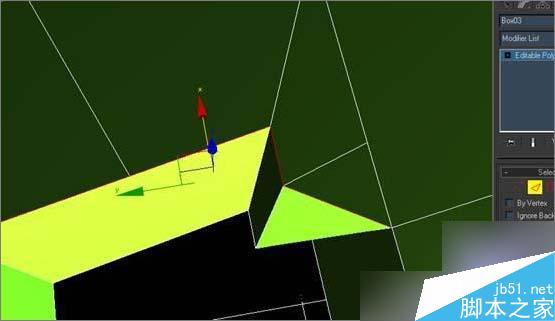

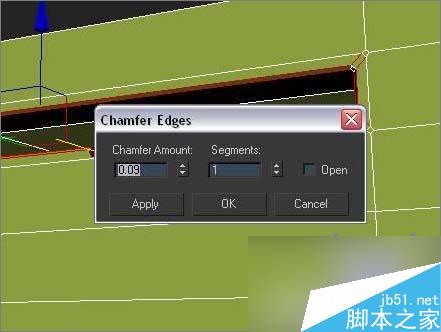

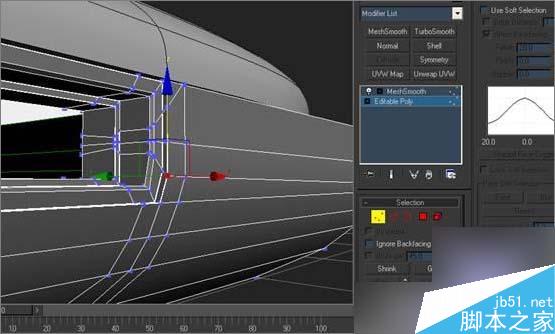

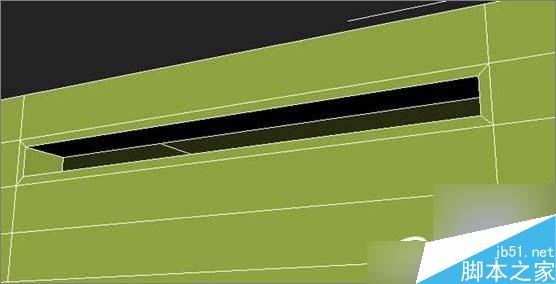

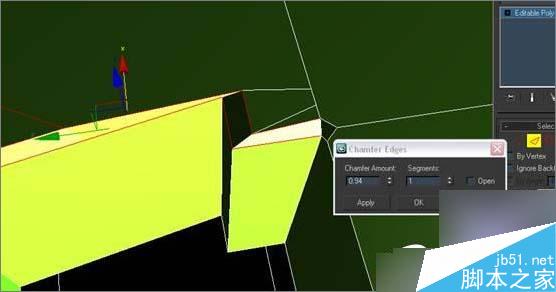

　　在这里，我要指出的是chamfer值的大小决定洞口锐利的程度。如果想得到圆滑的洞口，可以进行一下加线操作，使用cut命令即可。

图14

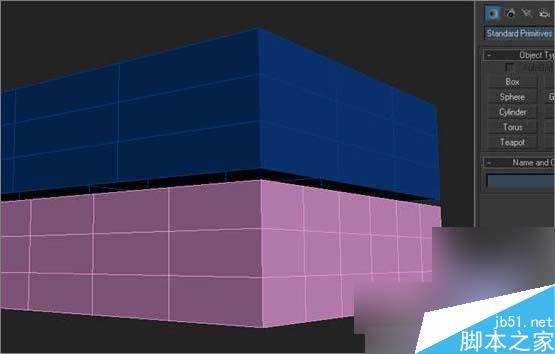

图15第2个问题：为了保持模型上下部分的完美结合，需要复制一个box留作机身的上部。

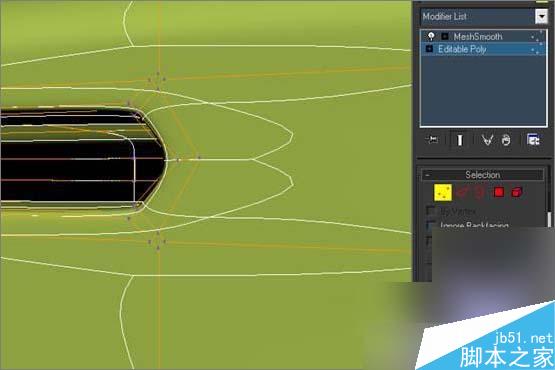

　　很多朋友会遇到这样的问题，添加mashsmooth后会又出现上下不重合的情况，这是分段数的原因，每段边缘的线段都会影响smooth的形态，下图为例。

图16

图17

　　这一步也再次说明分段数和布线的重要性。调点与挖洞的过程在此我就不强调太多了，大家看看上面的方法可以自己进行尝试，比我在这里把所有步骤都写出来会更有收获，记忆也更深刻。

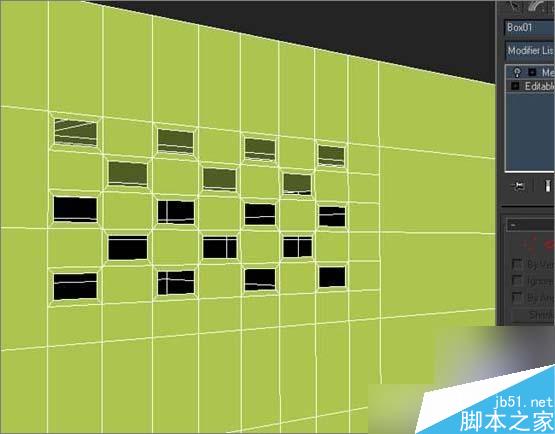

　　第3个问题：在观察iphone的时候，我们会发现在底部分布了音响的许多洞口。很多朋友无从下手，这里我把我的心得告诉大家。

　　首先大家不要急着开洞，而是先调整好手机边缘的走向。

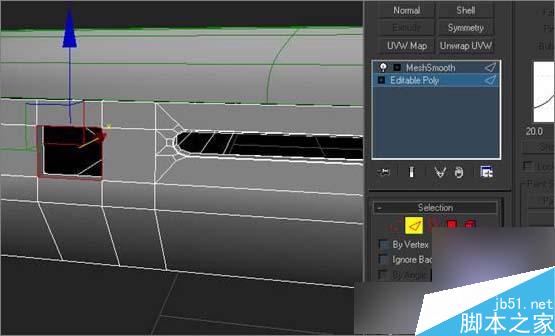

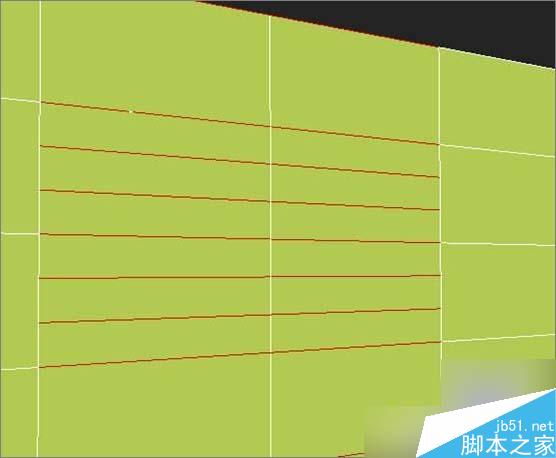

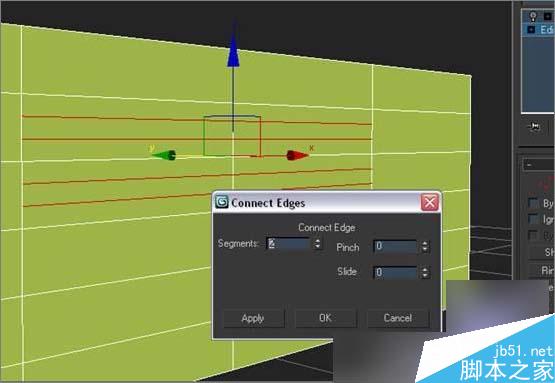

图18 　然后再进行布线，这里的布线比较复杂，下面是布线的方法。

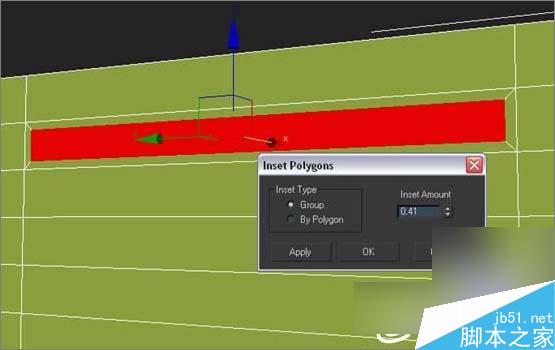

图19

图20

图21

图22

图23

图24

图25

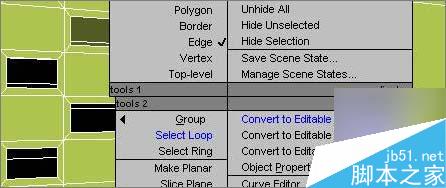

　　在这里说说我的经验，在选择多变形的边层级的时候多使用select  loop和select ring命令，这样有效率，可以把这两个命令整合到四元菜单里，也可以快速的编辑多边形。

图26

　　

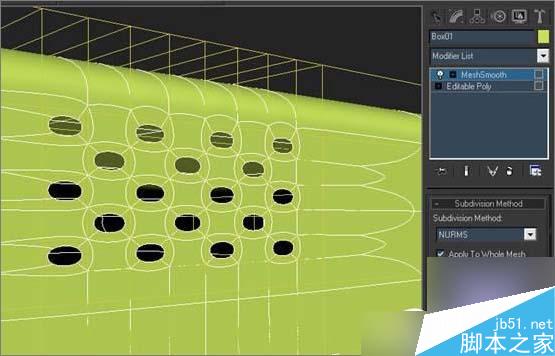

　　大家已经看到把多边形delet后加上smooth修改期，洞口就自己变成圆形的了，洞口的圆度是由delet时的正方形的方正度决定的，洞孔越方正，smooth后就越圆滑。

　　到这里的时候，完美机身的下部的几个难点都已经指明给大家了，接下来进入手机上部的建模。

二、手机上部建模

　　手机的上部建模相对来说比较简单，但是要做细的话还是有点值得关注的地方的。首先，手机的屏幕。大家从我渲染的白模中可以看到我把手机的屏幕部分分成了4个部分：1、外围的金属层；2、玻璃面层；3、面层下的黑色塑料层；4、发光荧幕层。

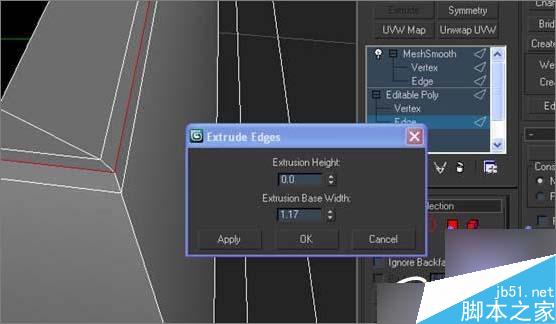

　　这里我主要指出几个注意的地方和小技巧，首先完美观察iphone的金属套环，边缘很锐利，从一个平面瞬间跳跃到一个弧面，这个地方建模布线是有点讲究的，我个人的习惯就是选择交接处的边。select  loop 选择一圈的边然后用extruede edges。如下图，这样出来的效果在smooth后会更加锐利，比chamfer后smooth更加锐利。

图27

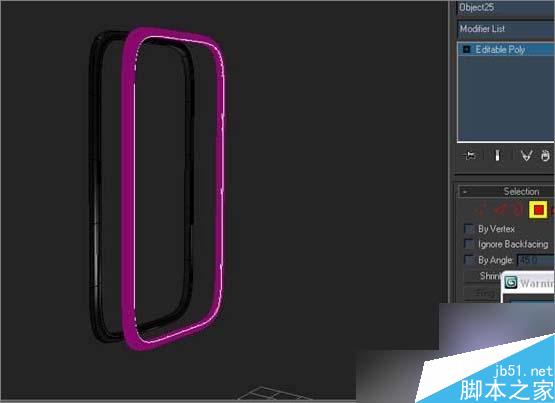

　　做完这步开始制作玻璃面层，我的方法是在金属层制作调整好后复制一个，塌陷成多边形。

图28

图29

图30

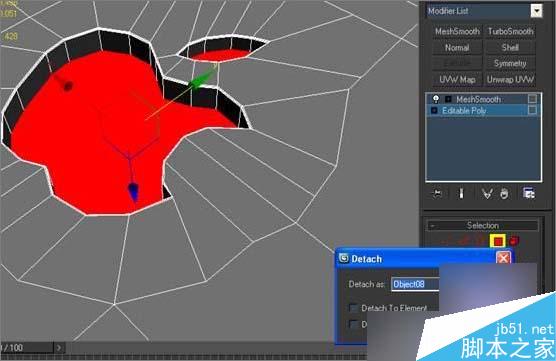

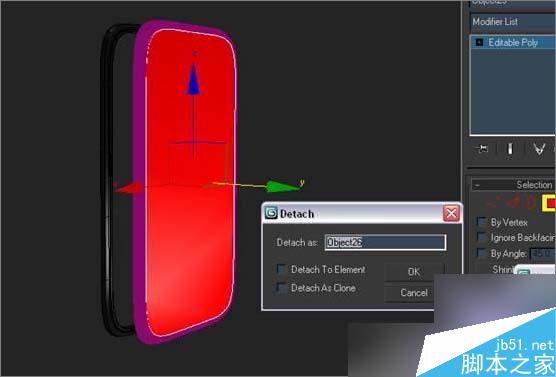

　　提取边缘线，cap封口，然后把产生的面detech作为手机的面层。

　　这样也可使下面的金属外框可以完美融合。delete掉不要的部分。

　　最后要做的就是按钮的开洞了，这里不再强调了，使用布尔运算，方便快捷。之后我们转入手机背面苹果标志的制作，大家先在网上找到相关的标志的图片，在手机背面直接用cut命令刻出。

图31

　　不要使用布尔运算，除非先塌陷好手机的背面部分。

图32

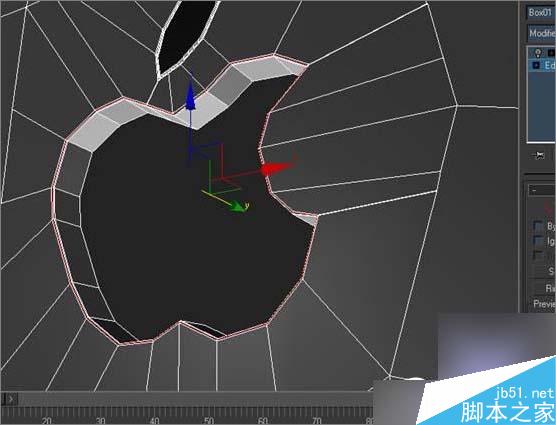

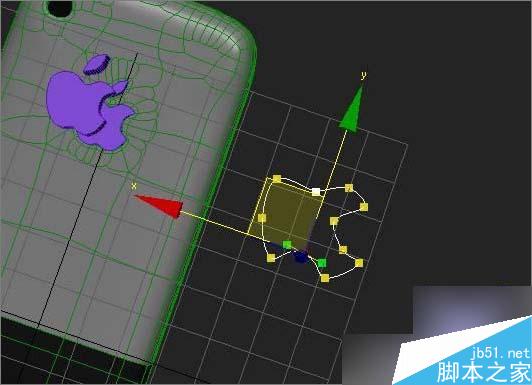

　　最后execture，这里要指出每一个通过cut产生的点都要与四周的线以条边相连，注意线的均匀分布，有利于之后的smooth。最好的状态是均匀的发射状态。画好苹果以后选择边缘的边进行chamfer。

图33

　　强调要均匀的布线是因为线的角度会影响chamfer的效果，容易出现破面。

图34

图35 　如上图所示，这样的布线是不正确的，导致smooth后相当难看。

图36

　　这两张是调整后的布线，这样的倒角才均匀漂亮，才能有好的平滑效果。至于金属苹果标志的制作，与前面的玻璃镜面的制作是一个道理。复制，塌陷，分离，然后倒角边，最后smooth。

图37

三、材质

　　材质讲得比较简单，我觉得本身就不需要花哨的装饰，本尊足以震撼人心。

　　这是我用的金属材质：

图38

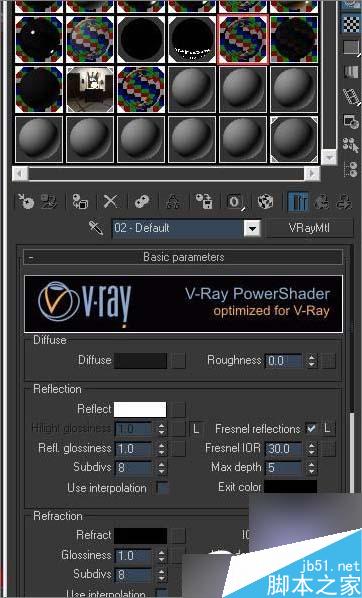

　　其他的材质我就不强调了，塑料和玻璃材质大家见得很多了！四、环境灯光

　　打盏泛光灯，泛光灯用来产生高光，不要产生漫反射。

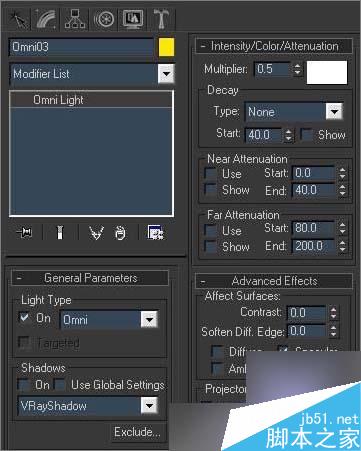

图39

图40

图41

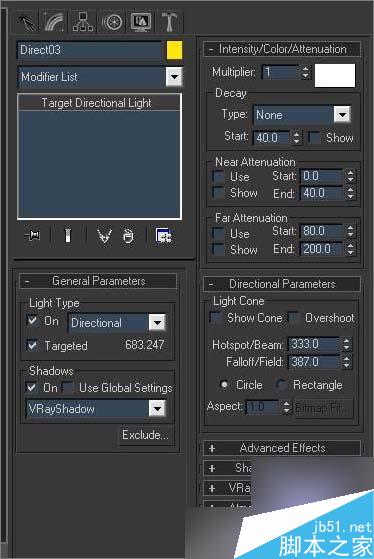

　　打目标平行光，参数根据场景中的实际情况而定，加上天光。

　　最后来一个hdri引起大家注意。

图42

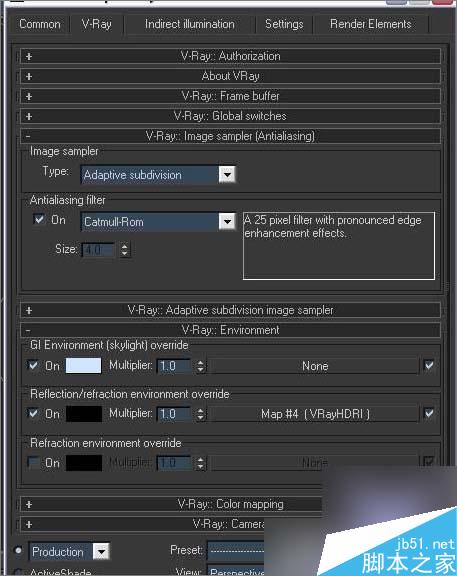

　　我的hdri贴在反射覆盖的通道里。

　　好了，我的教程就到这里结束了，希望对大家有所帮助，如果讲的太跳跃，至少可以学会给模型挖洞了，呵呵，希望大家学到方法而不是按部就班。
