3DSMAX室内卫生间效果图的制作流程

本教程像武林网的3DSMAX室内设计学习者们介绍室内卫生间效果图的制作流程，教程比较简单，同时实用性很强。转发过来希望武林网的朋友们喜欢这篇教程。先来看看效果图：

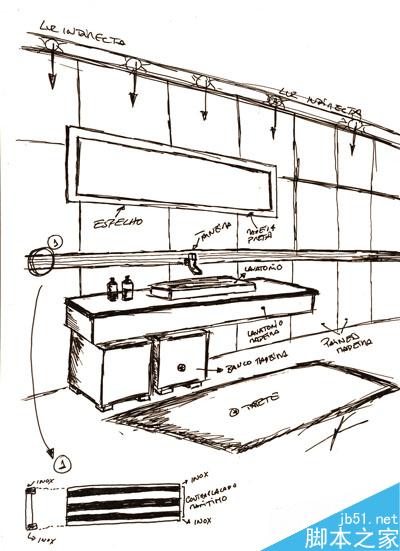

先在纸上画出草图，交由客户确认后就正式开始啦。因为是商业作品，时间较紧，所以我用了一些现成的模型素材。

浴室建模

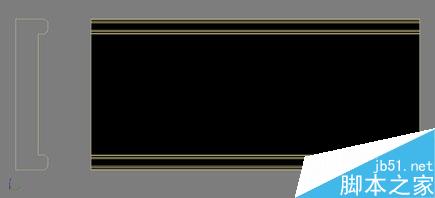

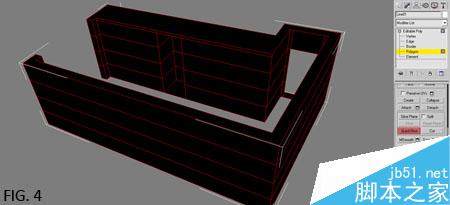

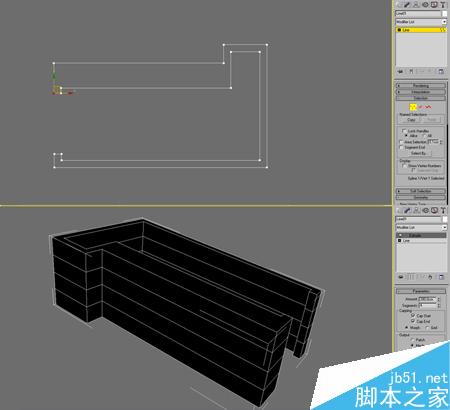

5 ~5 e8 A( e1 m$ M8 q浴室的模型非常简单。先作墙壁，在顶视图绘制曲线轮廓；然后使用 extrude 挤出工具添加体积；将模型转为 editable poly 使用 cut 工具切割出窗户和门。

天花板和地板用简单的平面和方块物体组成。/ @6 sQ3 J- t% e1 g

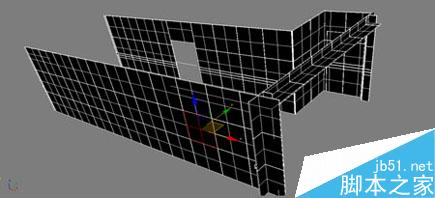

模型的基础搭建好后，我开始添加细节。首先是墙面上拼接的木块 - 选择所有墙面，执行 Geometry > Extended Primitives > ChamferBox，参数分别为(L;W;H;F) 90cm; 90cm; 3cm; 0.50 cm。

按摩浴缸建模

$ L8 V/ `! h! z6 T# @和之前一样，这个模型也很简单。创建一个 plane 平面，使用extrude 工具挤出缸壁和缸底，让后用 chamfer 工具斜切拐角。接下来稍微复杂一些 - 制作水流注入浴缸的波纹 -先创建一个平面，增加 subdibisions 细分等级，将它放在水流下来的位置，然后使用 Paint 笔刷变形工具创建出环状的波浪。

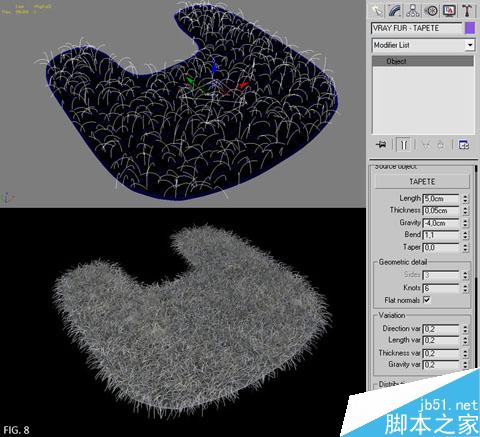

在顶视图用曲线绘制出地毯的轮廓，然后添加 Vray Fur 修改其，参数如下图所示。0 ?)

其它模型基本同理 - 曲线或多边形方式

纹理

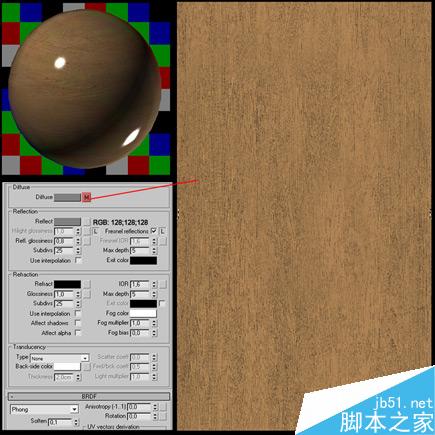

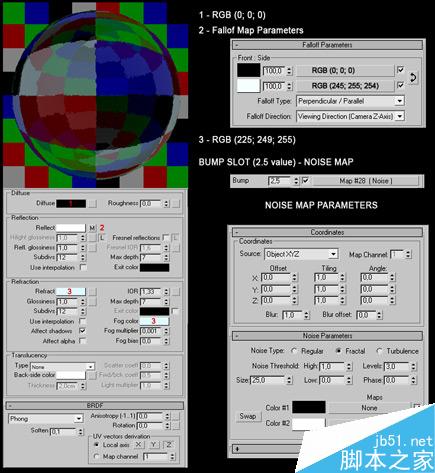

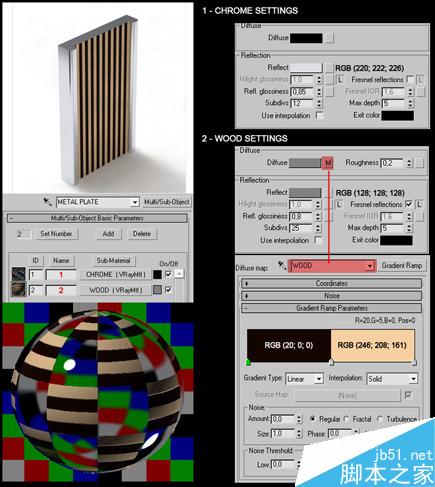

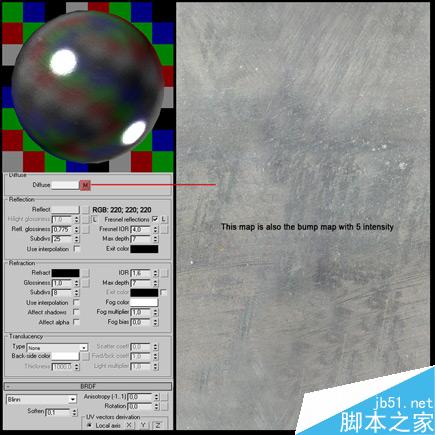

场景中的模型分别具有各自相同的材质，因此不用展开 UV，只用 Vray 材质就行了。分类如下：

根据模型的形状对应使用 planar、box 或 cylindrical 映射方式。

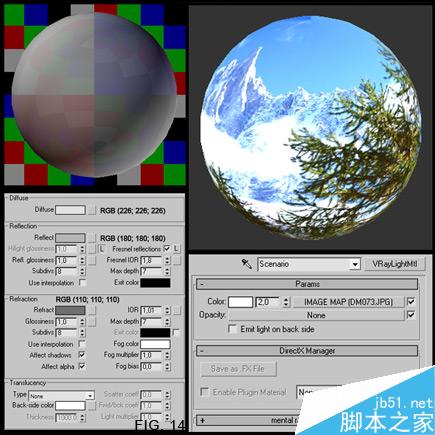

背景材质

如果没有HDRI，可以使用 VrayLightMtl 灯光材质中添加.jpg 的方式代替，color 颜色通道的 Intensity 强度设为2，以获得柔和的室内照明及反射效果。

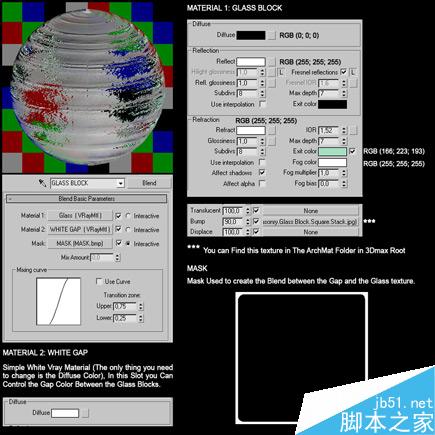

玻璃窗

这是 Max 自带的一张图，在 3ds Max 根目录下的 ArchMat 文件夹里。我要做的就是添加上一个窗框的蒙板，以便调整窗扇间隙的颜色。

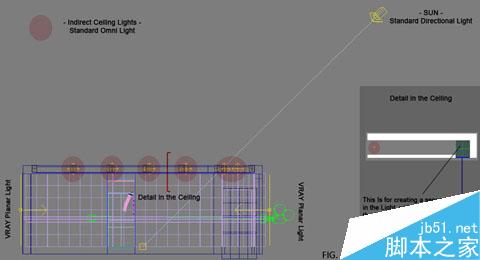

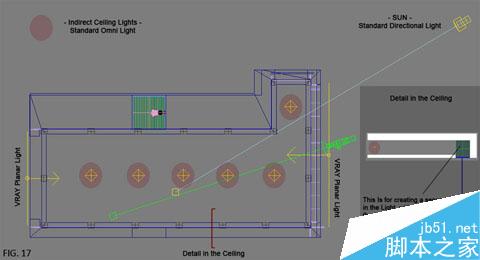

照明用的灯包括 - Directional Light 命名为‘SUN’，两个大块的 Vray 面光灯分别放置在浴室两侧的窗户和门上，6盏 Omni 泛光灯放在天花板模拟灯池的间接照明效果。

日光：

使用高角度的标准 Directional Light，投射锐利阴影。)

灯光为黄色（RGB：255；255；200），multiplier=0.85。9 }

钩选 Overshot 选择 Falloff，衰减范围要足够大，可以覆盖整个模型。

即使开着 GI，如果只靠室外照明，室内的亮度也无法满足需要。因此我在窗户上放了一盏同样大小的 Vray 面光灯用来专门照亮室内场景，并投射柔和阴影，模拟天空散射光线的照明。

灯光颜色设为蓝色（RGB 231; 238; 241）强度为3。

别忘了钩选 Vray 灯光选项中的 Invisible（不可见）选项（钩选后将隐藏灯光平面，同时允许阳光穿过 Vray 灯光平面）。

( r- u在使用 Vray light 的场景中，细分采样等级一般都比较高，本例设为65，可基本去除灯光产生的所有噪点。比较烦人的是，细分度越高，渲染时间越长，如果机器不够快，我劝你还是不要用太高的细分采样率。

YOmni 泛光灯模拟灯池效果

我采用 Omni light 替代 Vray light 模拟天花板灯池的光线衰减效果，这样可以让渲染速度快一些；还有一个问题，怎么才能让这些灯像日光灯一样分成一段一段的呢？很简单，在吊顶和天花板之间每隔1m添加一个方块挡一下就行了。

本例中我使用了6盏实例复制的 Omni light，光线颜色为纯白，强度为1.3，阴影类型为 Vray shadows。: 渲染

如之前所说，我使用Vray进行渲染，它同时适用于表现室内和室外效果，简单易用。

渲染前我会固定做一些准备工作：

确认材质参数（反射折射通道）的细分度。

- 如果 Refl. Glossiness (Reflection) 或 Glossiness (Refraction)的值小于1，必须增大细分度，去除材质的噪点。

25-50的细分适用于大部分材质。

- 8-12的细分适用于合金、黄金、不锈钢...等

注：增加 subdivision 细分度会增加渲染时间，因此尽量在时间和材质质量间找一个平衡值

- 测试渲染，观察模型/材质大体效果和位置。

因为 Vray 渲染器比较慢，所以灯光渲染测试会花费很长时间，采用下面的参数可获得最快的速度。

尽管效果会很粗糙，但能够大体了解照明和材质的情况。

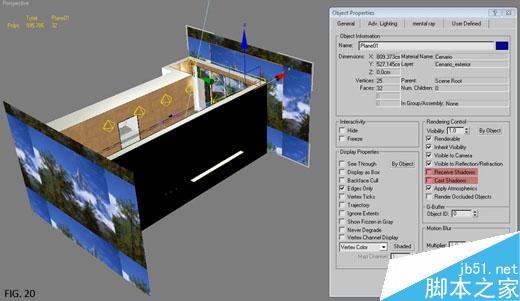

确保没有物体挡住光线。本例中背景平面就挡住了阳光，在该平面的物体属性中取消 Receive/Cast shadows 两个选项即可解决。

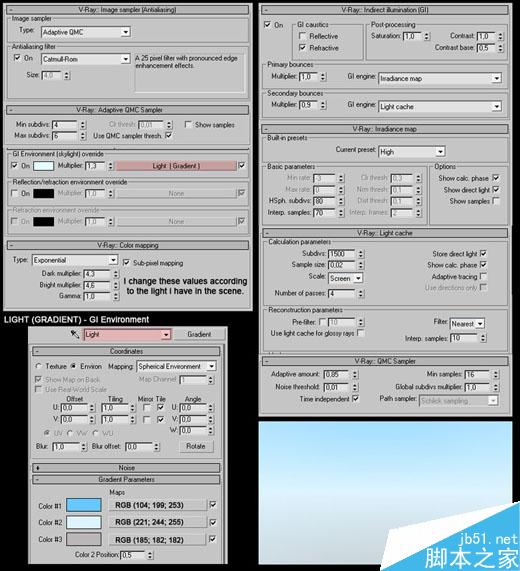

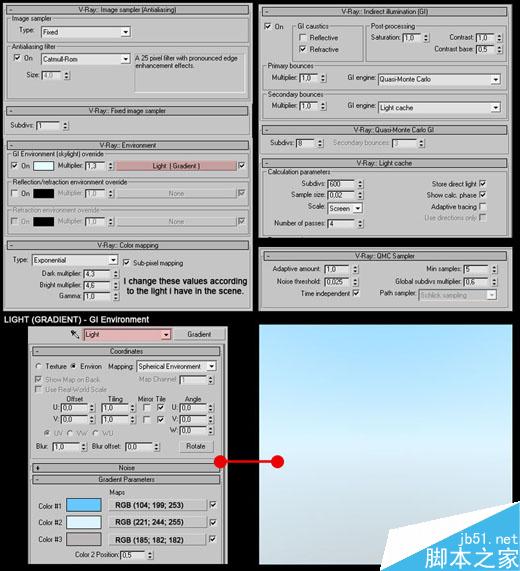

最终渲染：我大部分的室内作品均采用下图所示参数。

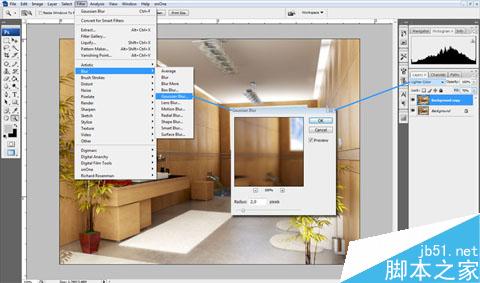

渲染完成后在 Photoshop 中校正颜色。然后复制原图层，执行Filters > Blur > Gaussian Blur（半径2像素左右），混合模式设为 Lighter Color，调整Fill 填充度，得到淡淡的 glow 辉光效果。

效果如下图所示。)

教程结束，以上就是3DSMAX室内卫生间效果图的制作流程，大家学会了吗？希望能对大家有所帮助！
