3ds Max制作超酷的外星科幻植物

本教程向武林网的朋友们介绍利用3ds Max制作外星科幻植物，教程制作难度还是很大的，不过朋友们可以学习部分制作方法，来创作属于自己的作品！。

教程思路:

一、建模

二、纹理和材质

 三、照明

四、绘画 。

关于这个能量植物的概念来源于一个观念，这个观念认为外星球的植物可以是几乎所有类型的植物物种。所以我就想，为什么不能存在一个生长着能量植物的星球，而这些植物产生的电能可以被机器采摘呢?原始的概念是把这些植物设定在一个实验室环境中，但是后来我把场景改为了森林(图01)。

图01

　　不论如何，我在Photoshop中完成了基础概念，然后开始在3ds Max中建模。很快我就发现，在3ds Max中制作树的模型不是最佳的办法，因为我想要制作各种种类的主要树木，而且想尽可能保持结构的程序化或者活动化，这样在后面就能比较容易修改。所以最后我决定在Houdini逐渐创建整个森林的模型。 　　

一.建模 　　

下面是在Houdini中建模的粗略过程分类： 　　

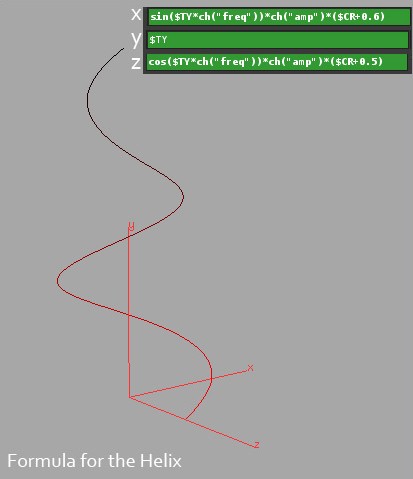

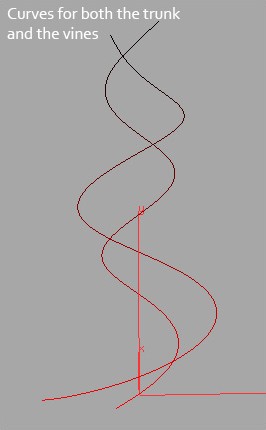

1.我创建了一个中心曲线。想法是创建一个基本的曲线，然后把整棵树环绕这个曲线就行扭曲。为了做这个我先从制作一条直线开始，使用一个Point SOP和basic Sin，用Cos functions把这条直线转换成一个螺旋线(图02)。

图02 　　

2.至于藤蔓我用的是同样的流程，除了一个较大的半径(图03)。

图03 　　

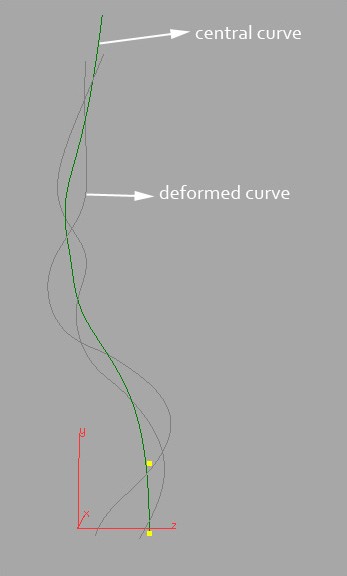

3.然后我用了Wiredeform SOP将这些线条全都围绕中心曲线做了变形(图04)。

图04

4.使用Vopsop在曲线上添加一些noise-based变形。 　　

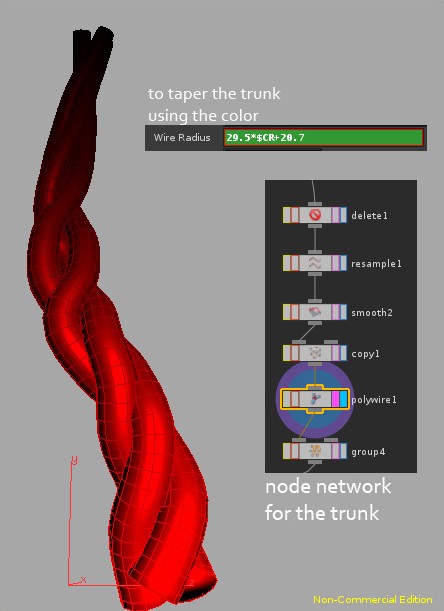

5.为了制作出尖细的效果，我从底部到曲线的顶部制作了一个红色的倾斜度。我通常会用Polywire SOP的红色来控制曲线的宽度，然后做了三次复制。这样我就得到了中央树干(图05)。

图05 　　

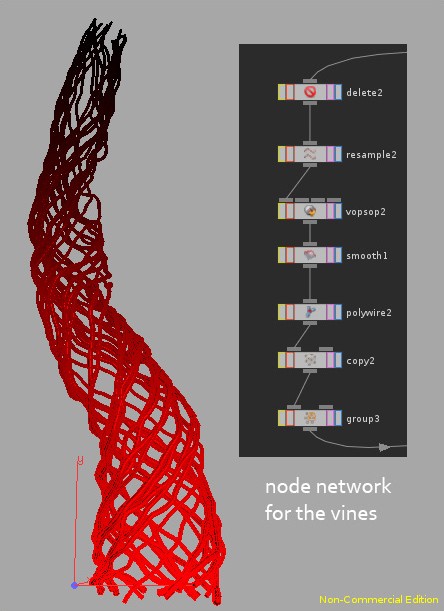

6.藤蔓也是同样的方法制作，但是要让polywire更细，而且要制作更多的复制，但又要保持角度在0-360度时间随机切换(图06)。

图06 　　

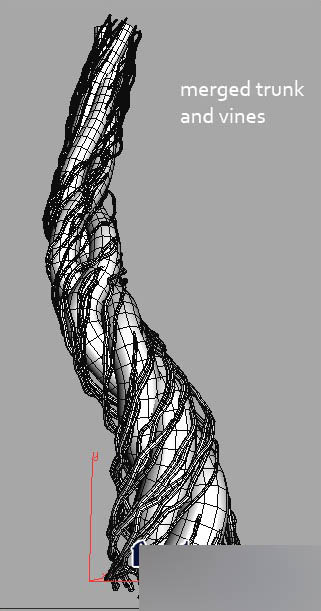

7.把这些东西合并，形成一棵树干(图07)。

图07

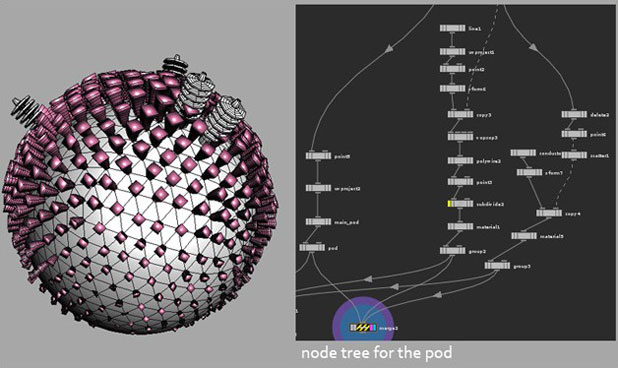

8.顶部的豆荚，我先创建了一个多边形球体。把线条复制到球体的每一个顶点，然后使用Noise和Bounding四边形功能调整规模。然后我用一个polywire使球体变细，我还创建了一些额外的细节模型，在球体的表面随机复制添加(图08)。

图08 　　

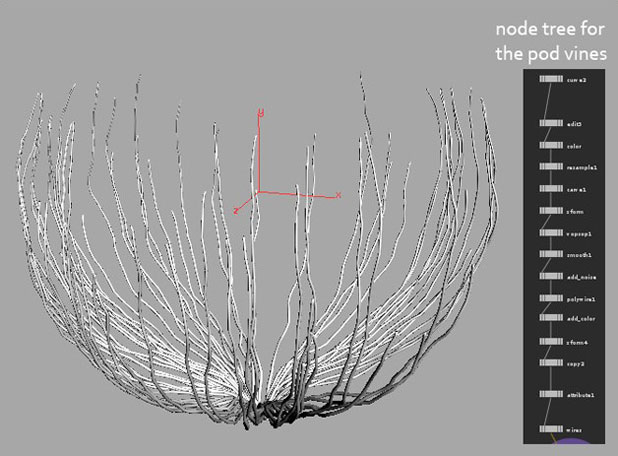

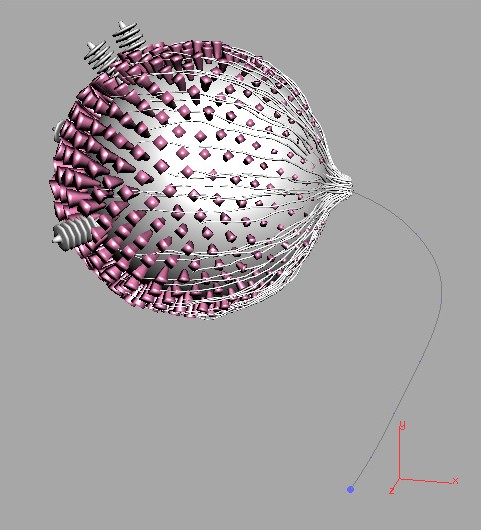

9.我在球体的周围制作了一条曲线化的线条，作为围绕顶部的藤蔓。然后我用turbulent noise VOP转化了线条，用Copy SOP把线条随机围绕在球体周围(图09)。

图09 　　

10.最后我把这些全部合并在一起，把球体贴到中央线条的顶部(图10)。

图10　

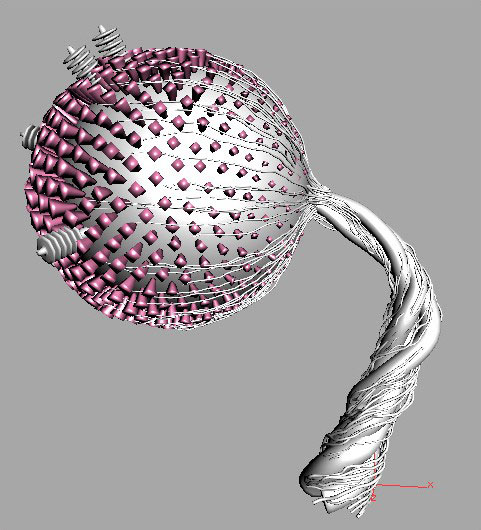

11.最后完成的树如图11所示。

图11 　　

因为所有的东西都是围绕中心曲线做的卷曲，如果曲线做了任何的改动，那么整棵树也能随之调节。 　　

为了创建三棵树的树丛，我使用了一点Houdini中的魔法： 　　

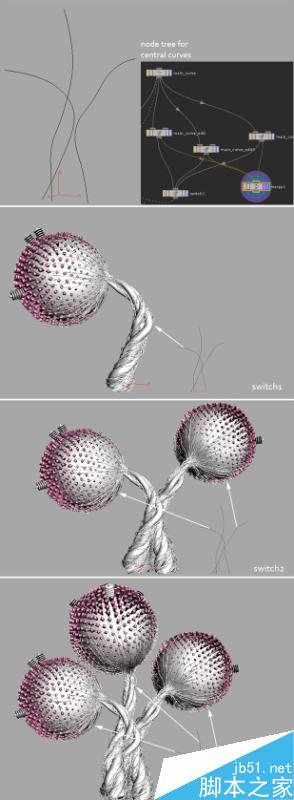

先绘画三条中心曲线，把这些曲线放在Switch SOP中，输入到Wiredeform SOP中。然后我用Copy SOP和Stamp功能为每一个复制的树的每一条连续的曲线之间制作了Houdini转化(比如：复制1就用曲线1，复制2就用曲线2，等等)。这样创建多样化就变得更加容易了(图12)。

图12

接下来，我以OBJs格式输出了一些树丛到MAX软件中，然后开始创建场景。 　　

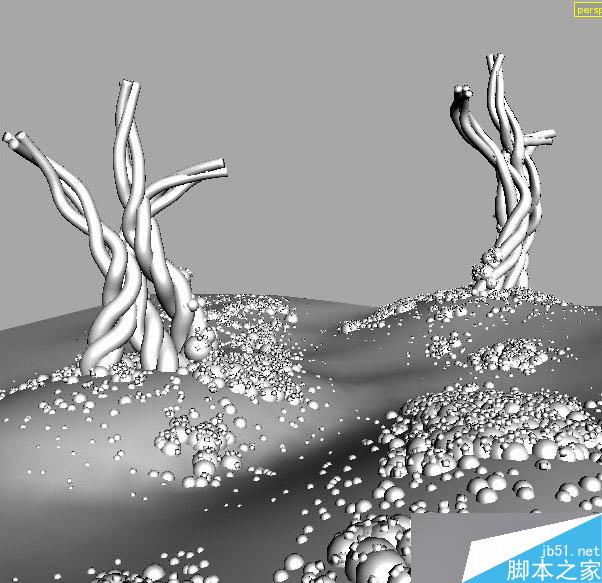

岩石和地面上的植物我使用了一些Houdini软件中的基础散射工具，绘画风景的颜色，在散射点复制球体(图13)。

图13 　　

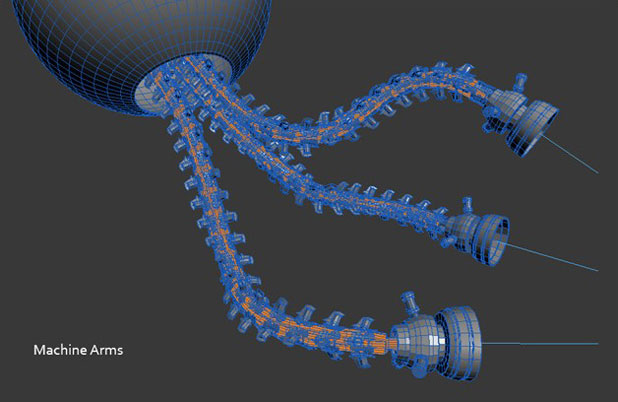

机器是通过制作手臂的一个小部分来建模的，然后在Houdini中复制到曲线上。机器的前部是在3ds Max中制作的(图14)。

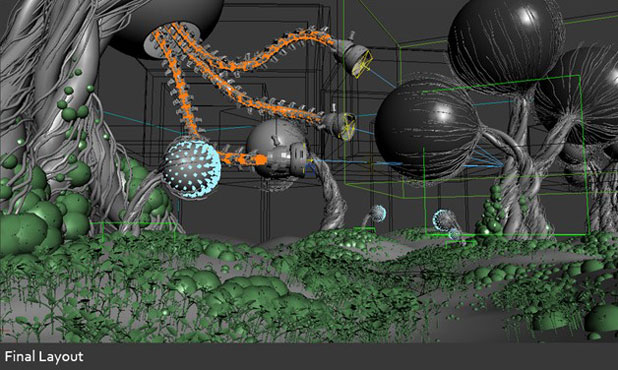

图14 　　3ds Max中最后的设定如图15所示。

图15　

二.纹理和材质 　　

在3ds Max设定好场景后，我开始制作基本的照明。我通常会同时制作场景的照明和纹理。这样我可以知道怎样做纹理的细节。因为这个场景基本是黑色的，我不用做太多的纹理，所有的树木的纹理都是必须的程序贴图，比如Noise和Smoke贴图。 　　

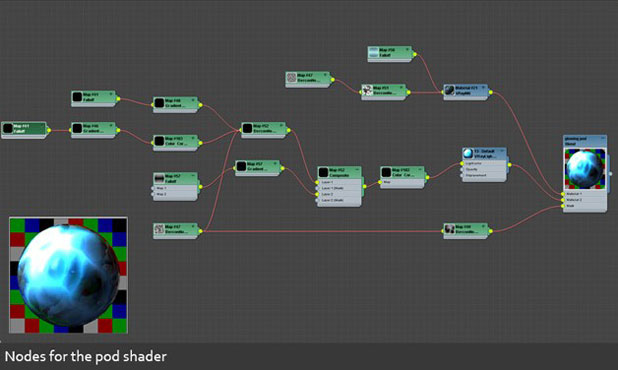

发光顶点的主要描影是一个混合材质。我混合了一个基础反射V-Ray材质和一个V-Ray照明材质。为了将这两种描影器结合起来，我使用一个Voronoi贴图混合和一个混合贴图的衰减(图16)。

图16 　　

三.照明 　　

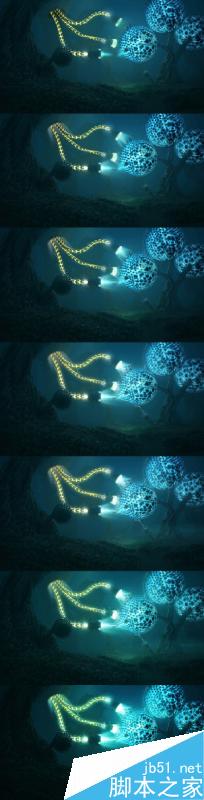

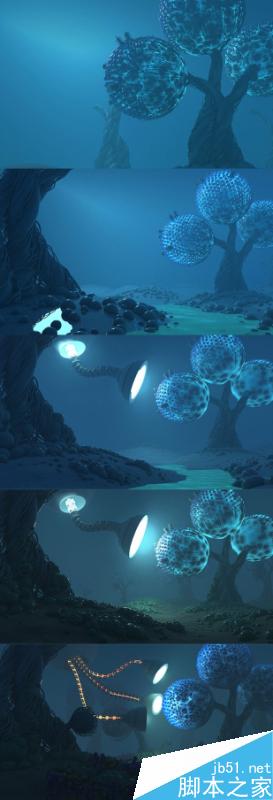

照明和气氛是这个场景中最至关重要的部分。我想要围绕树木创建一个发光点，产生一种树木正在发光发光的效果，我还把剩下的森林设置在一个浓雾笼罩的环境中。所以，我决定用V-Ray环境中的雾来制作这种效果。主要的照明设定在主顶点的内部，然后在顶部保持另一个照明设定。V-Ray环境中的雾可以产生从浓雾中反射出来的立体照明效果，还可以生成一种浓雾。可是，渲染的时间会很长，图17中的一系列图片清楚地显示了照明的设定过程。

图17　

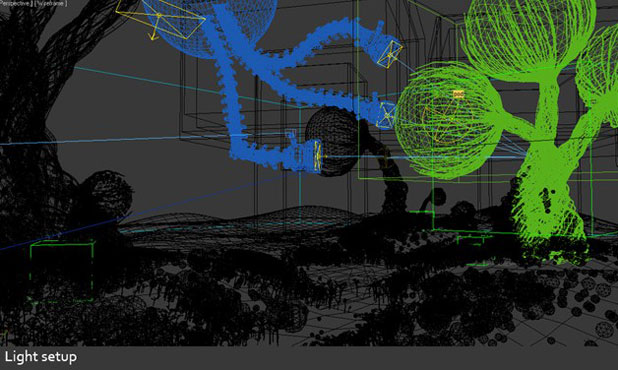

图18是照明设定的一个简单截图(图18)。

图18 　　

全局照明我使用了Irradiance和Light Cache。最终的图片花了至少6个小时的时间，大小是1920 x 1080像素。 　　

我还做了一个可替换的渲染图，在这个渲染图中照明也是以3D格式建模的，但是这张图我没有用(图19)。

图19 　 　

四.绘画 　　

渲染完成后，我在Photoshop中做了一点绘画以获得最终的效果。树木产生的照明是主要的挑战。开始我想尝试做成3D的，但是最后发现如果绘画的话效果能更好。我还绘画了一些额外的雾和空气中漂浮的粒子。 　　

因为我不能清晰的描述绘画过程，在下面图中你们可以看到这个制作过程(图20-21)。

图20

图21 　　

以上就是我创建这张图的教程，希望这些信息对你们有用，本教程完。
