超实用:3dsMax海洋地形图造型茶几建模教程解析

我今天也给大家送上了一款精心挑选的“高品质、妙创意、最唯一”的海洋地形茶几建模教程→斜切面的海洋是个什么样子，相信大家在学习地理或者观看有关科学类的纪录片的时候都看到过，还等什么?请入座，在学习这期教程的同时喝一杯下午茶吧。

等大家学会后，也可以将这种大胆的创意发挥在自己的家居设计中，咱们一起来看看教学大纲吧。

1.茶几创意—灵感来源

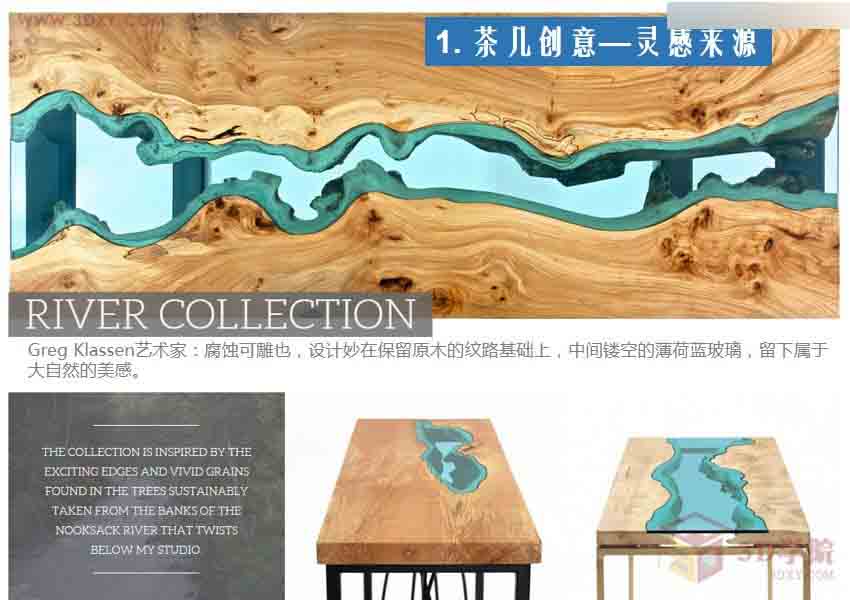

一块木材因为腐蚀而分成了两个个体，艺术家便利用玻璃使其重新合一，不改变中间自然形成的裂痕，留下属于大自然的美感。设计妙在保留原木的纹路，在中间镂空的地方覆盖一块薄荷蓝的玻璃，当你看着它时，仿佛就在高空俯瞰地形图一般。

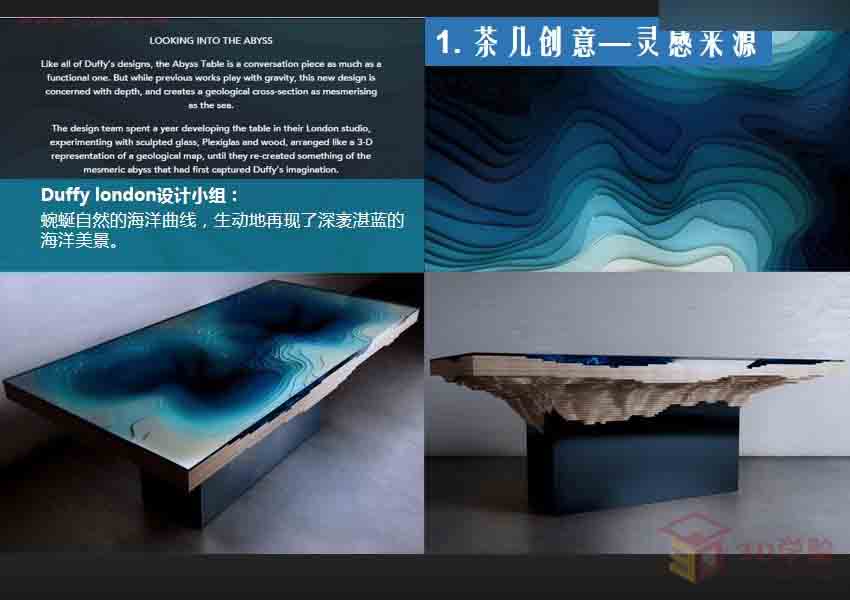

「The Abyss Table」结合木头、玻璃、海洋、桌子等元素，设计出一张相当逼真的玻璃海洋桌。随着地形的变化，海洋的颜色有了深浅的变化，让蓝色不再只是蓝色，材料虽然单一，但却给人种变化性十足的感觉，就像真正的海洋一样。堆叠的层数越多，材料的色泽也就愈加深邃，给人一种深不可测的神秘与吸引。

2.建模准备—置换噪波

下面奉上这个The Abyss Table海洋地形茶几建模

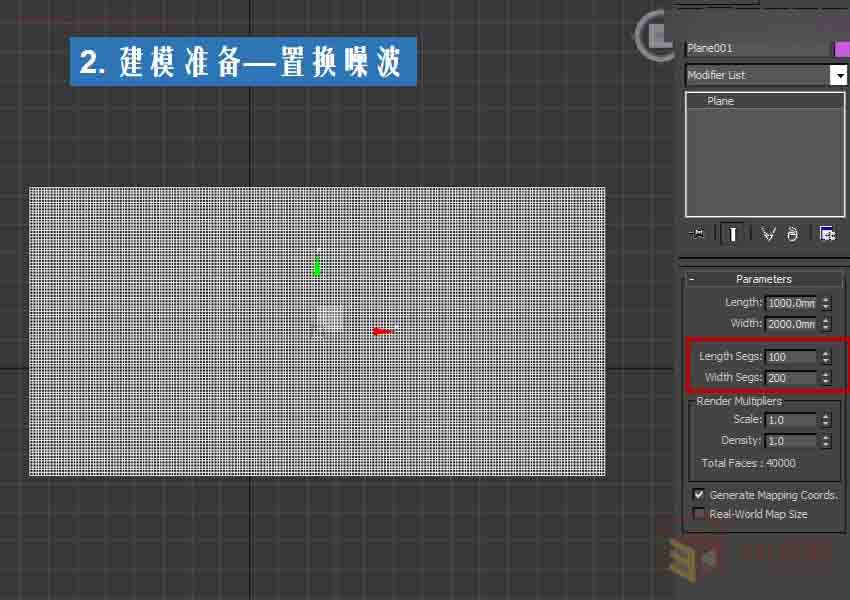

第一步：创建一个高分段数分段的面片(Plane)。

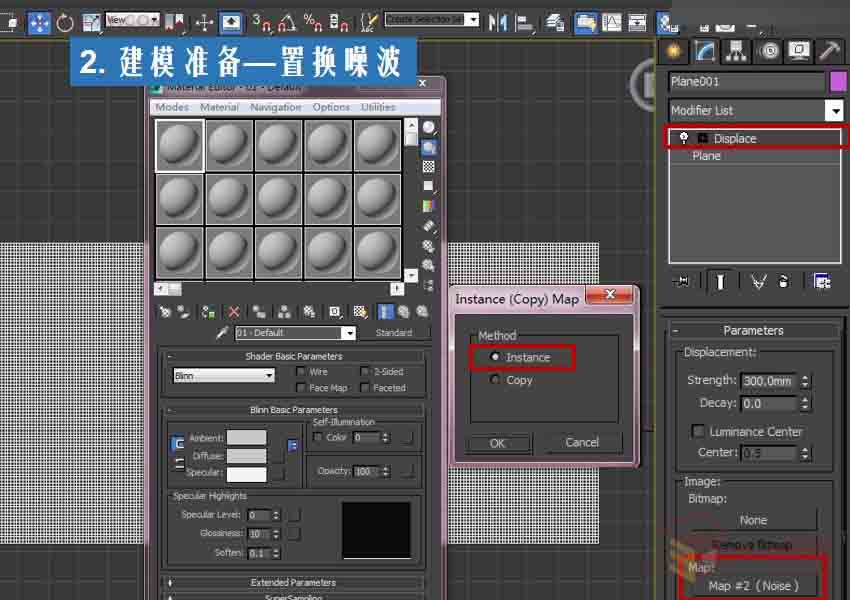

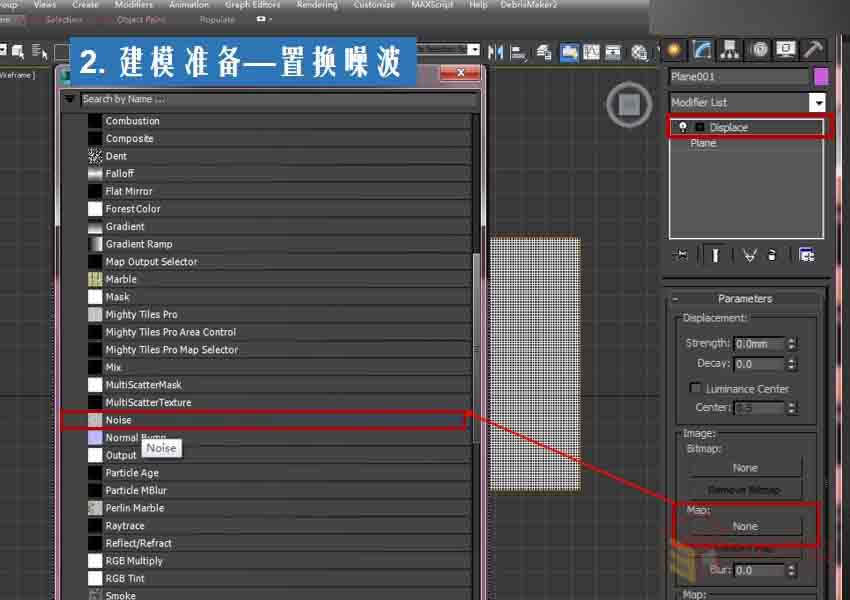

第二步：添加置换修改器(Displace)。然后在贴图上添加噪波(Noise)程序贴图。

将这张贴图关联复制到材质编辑器里面。

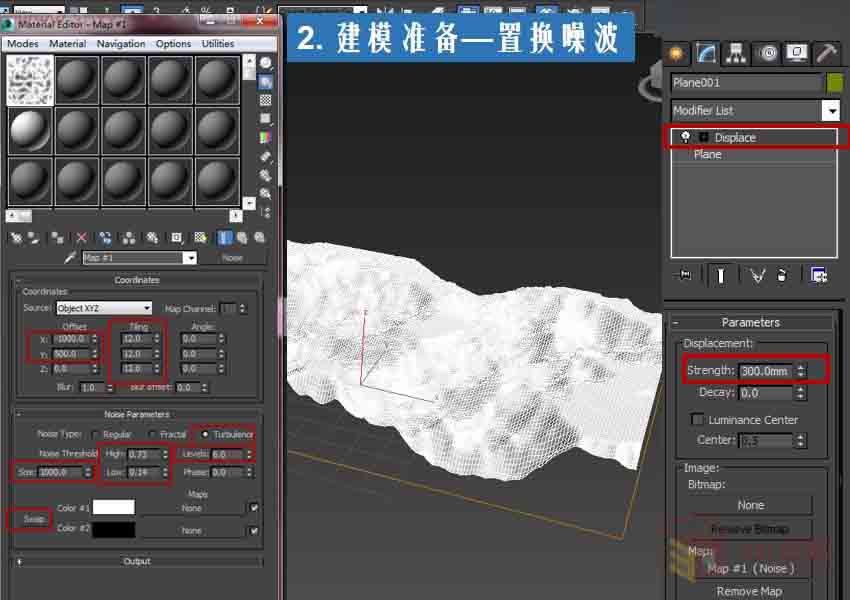

第三步：置换高度给到300，噪波参数如图。偏移的目的是为了让平的地方出现在顶部，这样将来才可以搭接玻璃板。在这里需要说明一下瓷砖(Tiling)参数12X12X12,需要根据场景的尺寸具体调整噢!

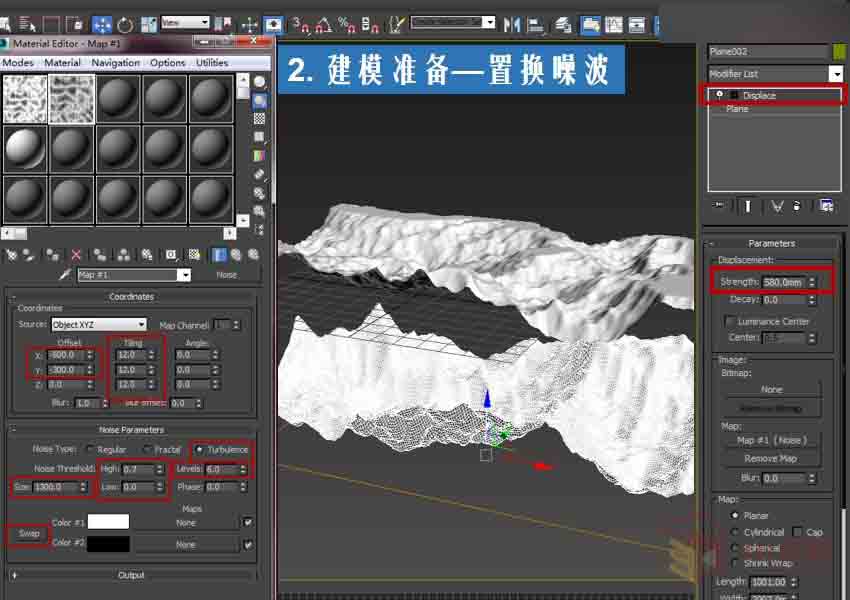

第四步：向下复制一个模型。重新给置换一个贴图。参数不同，置换高度也不一样。

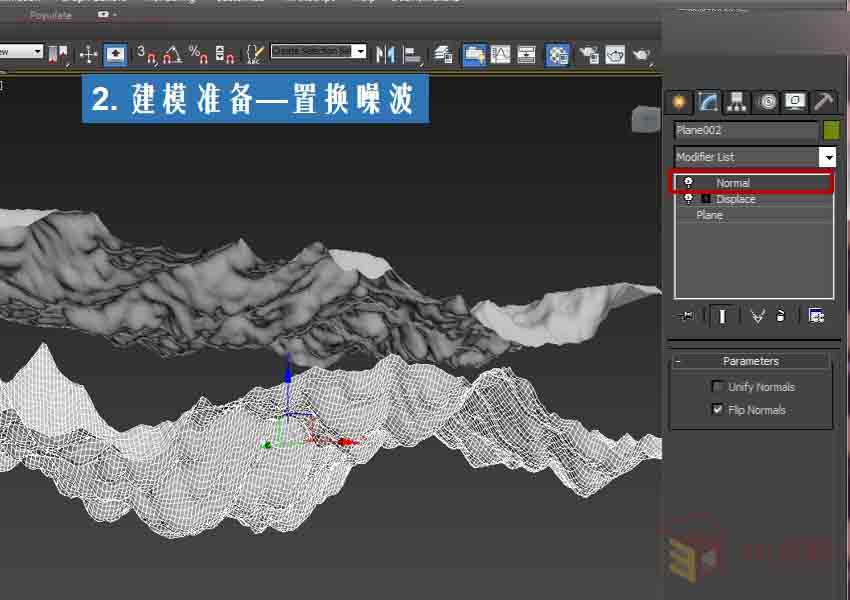

第五步：法线翻转(Normal)。

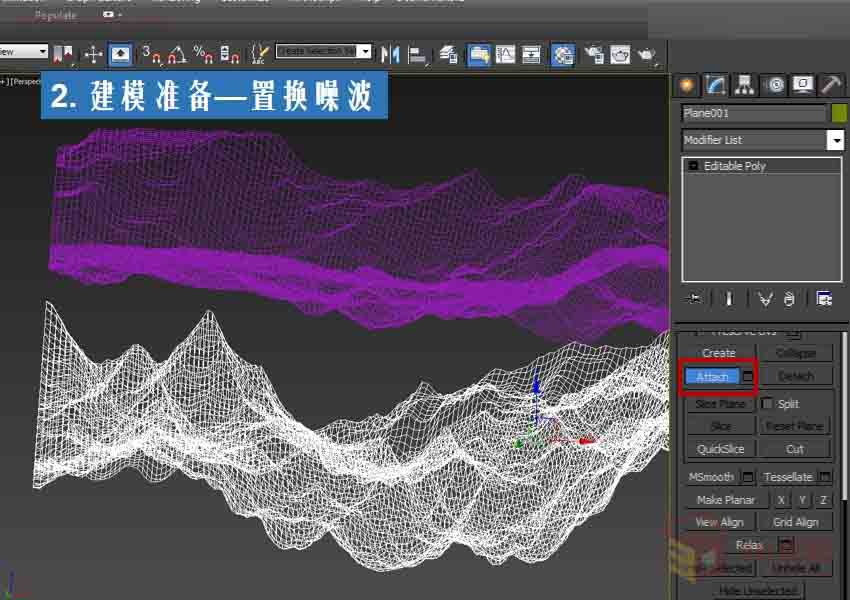

第六步：转成poly，将他们然后焊接(Attach)在一起。

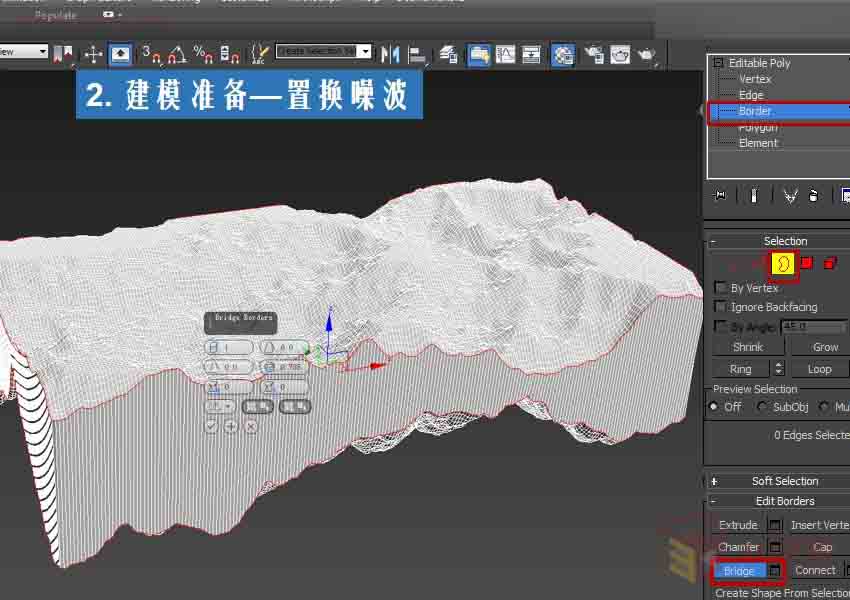

第七步：因为是同一个面片转换来的，在边缘(Border)级别下，桥接(Bridge)即可!

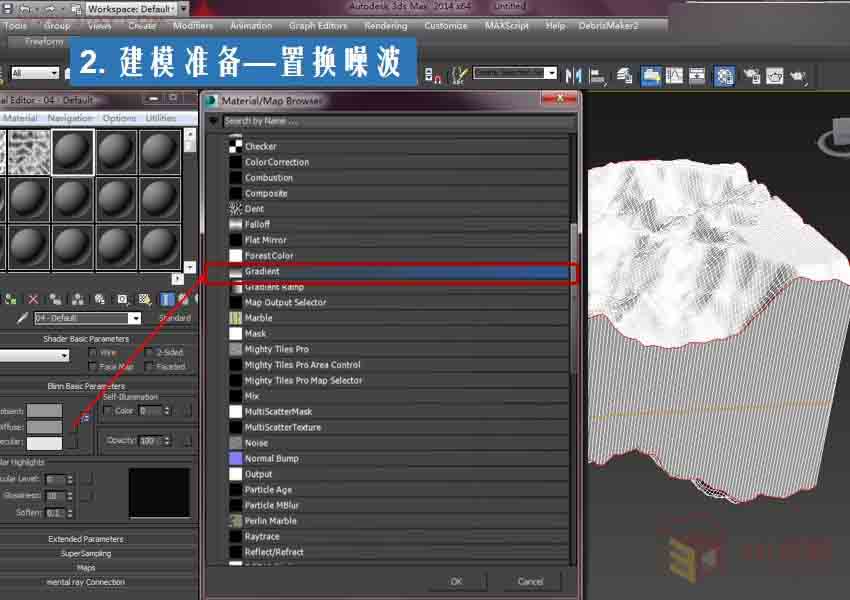

第八步：添加一个渐变颜色(Gradient)的材质球。

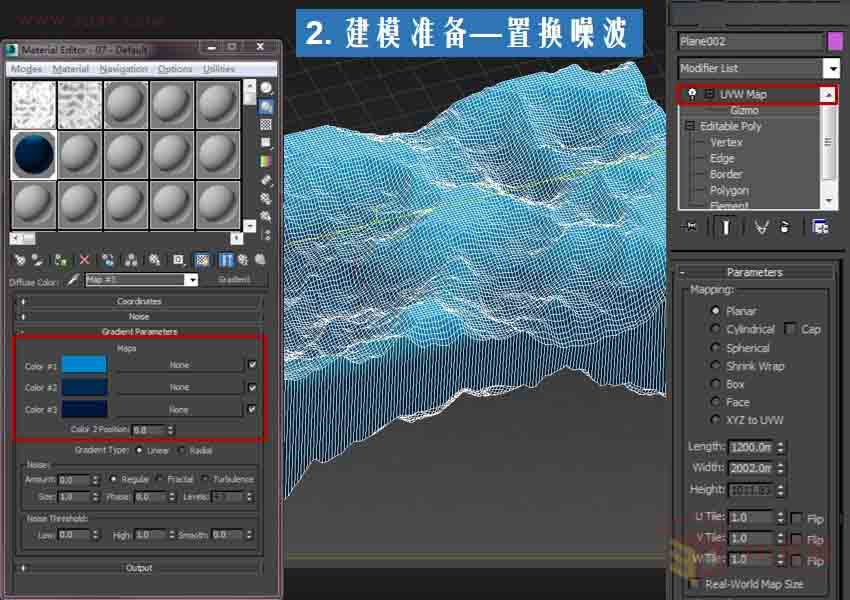

添加贴图坐标修改器，注意渐变海洋蓝色。

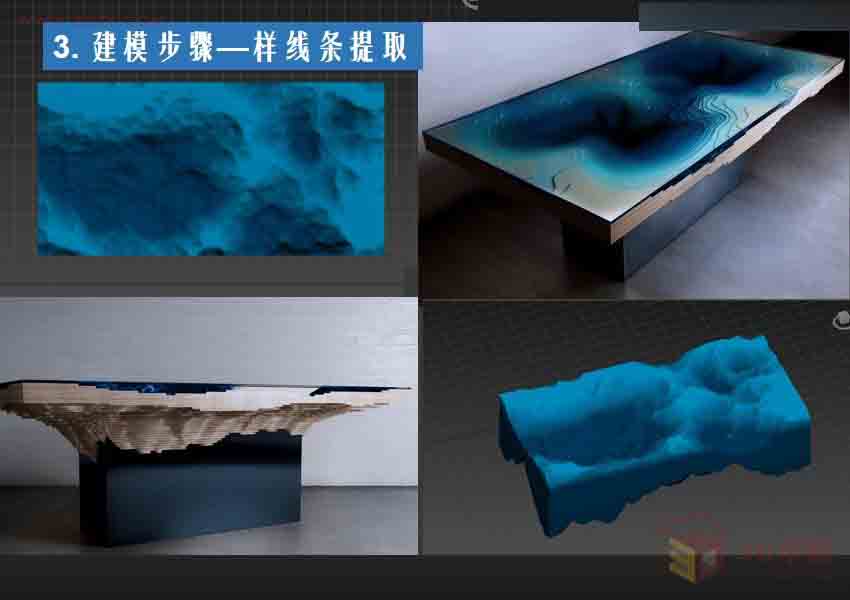

对照照片，得到表面上那些层级细分。看看效果，如果没问题了，再开始下一建模步骤!

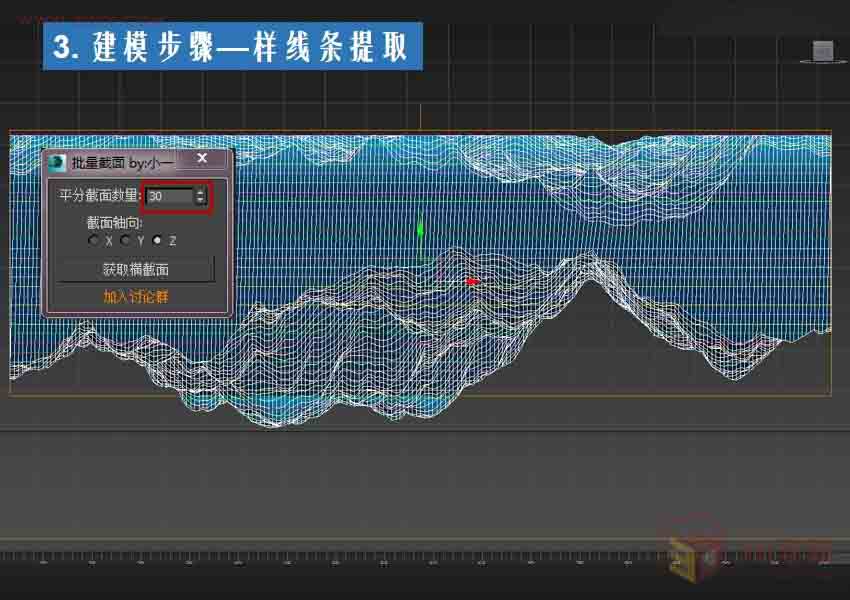

第九步:现在对模型进行批量横截面，小一的插件点击下载→【脚本插件】3ds max 批量截面工具，注意截面轴向。

用小一的插件的横截面作为标准，在边级别下，用快速切割(QuickSlice)配合捕捉切出横向的线。

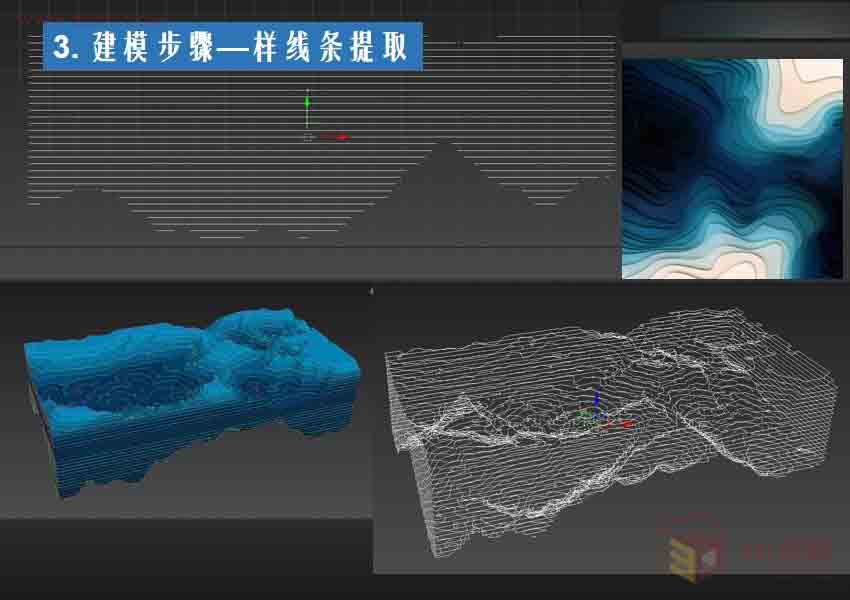

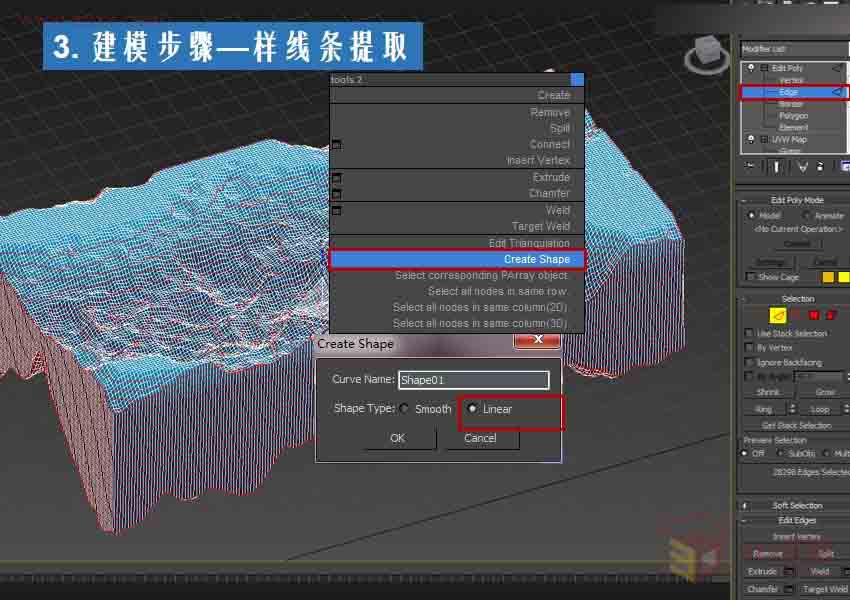

第十步:当你依次切割完成后，进入线层级你会发现，刚才切的线处于选中状态。这样你可以直接提线(Creat Shape),注意看提取线类型。

这就是提出的线。这时，原来的模型直接隐藏了!

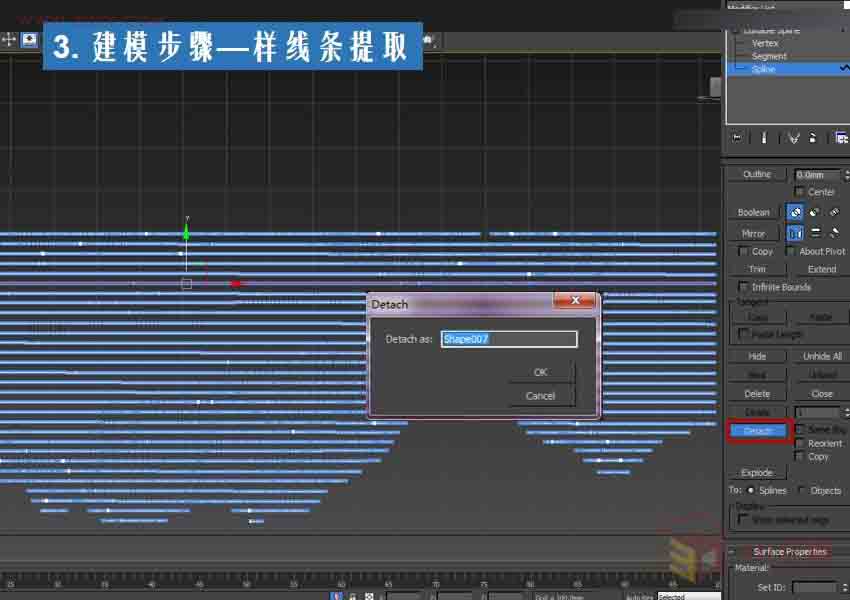

第十一步：别嫌麻烦，每层线(shape)单独分离(Detach)出去。

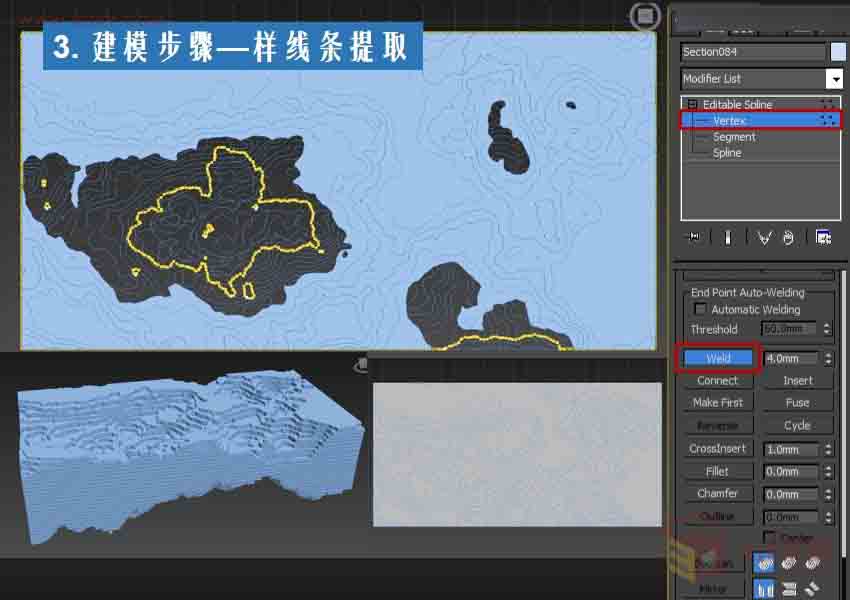

第十二步：然后把每一层线都挤出(Extude)一下，注意不是每层都能没有错误的挤压出来。当挤压不出现实体或者产生破面时，需要详细检查你的线，看看是不是有共点、共线、交叉等问题，挤出有破面，可以试试焊接(Weld)选中的点。

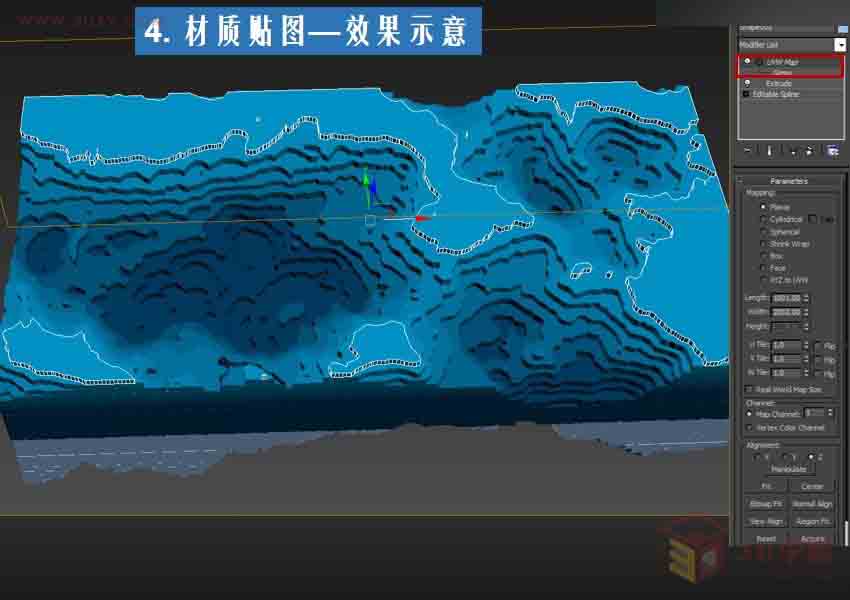

第十三步：挤出完成后，我们在顶视图将上面的海洋地形部分赋予我们之前的渐变材质，添加贴图坐标修改器。

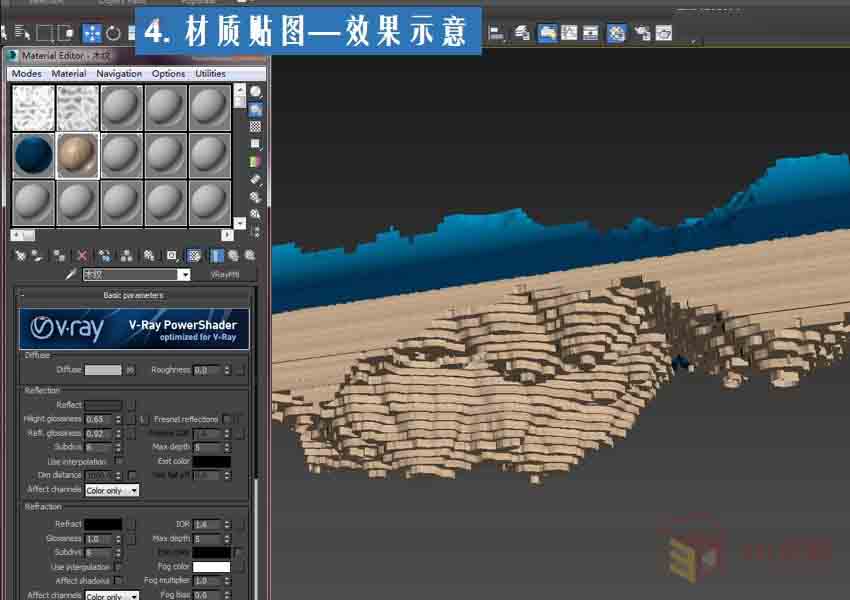

第十四步：其余部分结合到一起，重新给一个木纹材质。

第十五步：加上一块玻璃板，渲染即可!

效果示意

这其实不是一个华而不实的艺术品，还是带有一定的实用性。见到了这么逼真的海底世界，内心单纯的美人鱼珊珊目光如华，淡然而忧伤地说“当这个世界连每一口水或每一口空气都是有毒的，那么赚再多的钱又有什么用呢?”，我失望地以为她会悄然离去，随之，她突然跳进了这张桌子里面，然后挥着手跟我们说拜拜，原来她也喜欢这个作品，更热爱这片在玻璃和木板的层层堆叠里的湛蓝色海域啊。

教程结束，以上就是3dsMax海洋地形图造型茶几建模教程解析，希望大家通过这篇教程能对大家有所帮助！
