3DSMAX怎么制作水面上的水滴效果图?

[3DSMAX] [原创] 水滴和水面的制作及参数设置步骤

一、水滴的制作

1、创建一个球面（建模时，起初可以将网格数降低，减少计算量，后期进行优化，本例模型简单，无需减少网格）

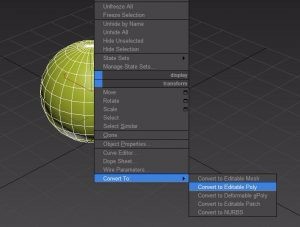

2、将球面转化为editable poly（可编辑多边形）

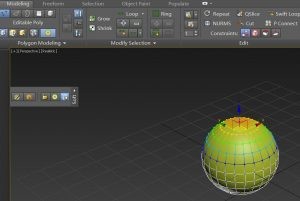

3、选中球面最上方的点，开启菜单栏中的soft selection（柔性选择）选项，使一定范围内的点都跟随顶点移动。

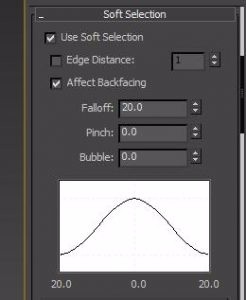

4、在右侧编辑卷帘下打开soft selection一项，改变fall off的数值，选择要跟随顶点移动的范围。

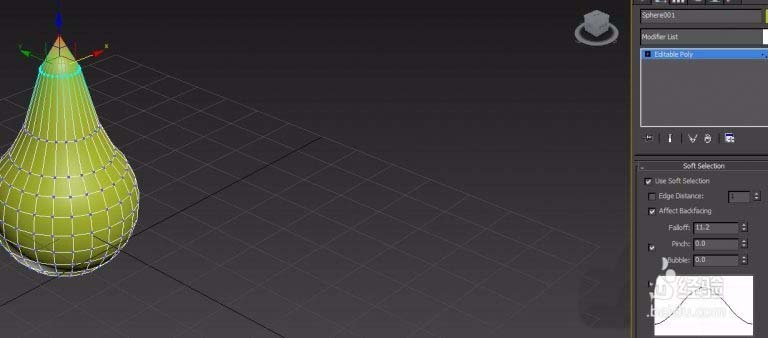

5、选择完毕后将顶点向上拖动，可以看到有一部分下方的点随之有不同程度的上移。

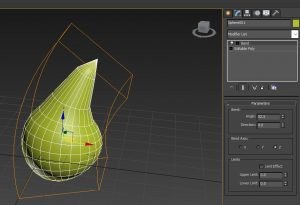

6、在编辑选项中，为水滴形状选取bend（弯曲）选项，改变角度数值，使其弯曲一定程度。

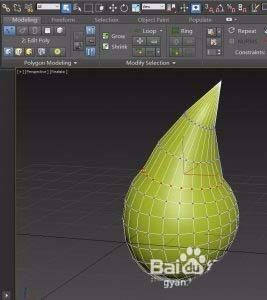

7、被拉拽的线看上去有些奇怪，所以我们需要对其矫正，选择两个处于同一横截面上的点，点击菜单栏中的loop（环，圈），则该截面上一周的点都被选中，用移动工具来对这几个看着别扭的截面进行优化。

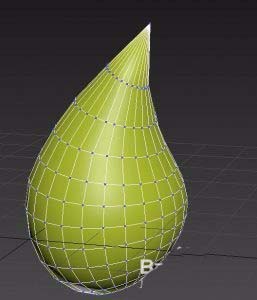

8、优化后的水滴如图所示，有了水滴的形状。下一步需要定义水滴的材料参数了。

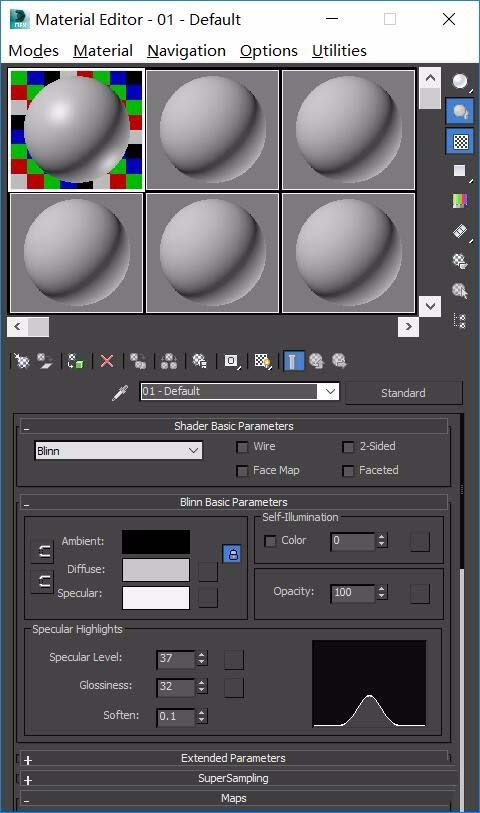

9、打开材料编辑器，选中一种材料（默认blin球），将环境色和漫反射链接断开，环境色选择黑色，漫反射选择灰色（R：150G：150B：150），把材料背景打开，以便于观察透明色。

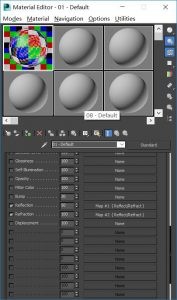

10、下拉到map（贴图）菜单栏，选择relection（反射）数值调整为50，点击none，添加reflect/refract（反射/折射）；选择refraction（折射），点击none，同样添加reflect/refract（反射/折射），这时材料已经设置好了，变成了透明球体，将材料应用到水滴模型上即可。

二、水面的制作

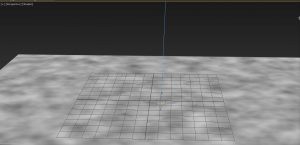

1、水面模型只须一个平板即可

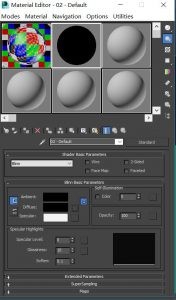

2、接下来是材料参数设置，选择一个球，环境色设为黑色，打开（maps）贴图选项，在bump（凹凸贴图）中选择Noise（噪波）——fractual，对size大小进行调整，8左右就可以，凹凸贴图数值为30。可以适当调整平铺选项，使噪波不会处于一种拉伸状态。

3、在贴图选项中打开rflection（反射），贴图选择Raytrace（光线跟踪）。

三、添加光照

本例中，我们添加自然光照。创建——系统——日光（daylight）

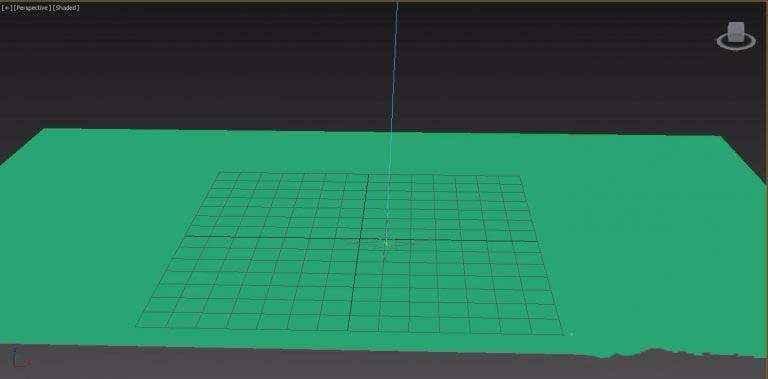

在地面建立指南针后鼠标上移即添加了太阳光，sunlight中选择mr sun，skylight中选择mr sky，太阳的位置可以选择手动或者按时区或真实地理位置选取。在mr sun参数中，可以调整Multiplier（乘数）来增加或减小亮度。

四、渲染器

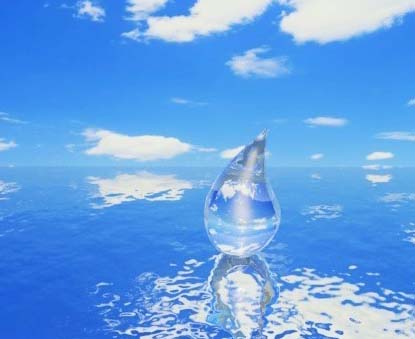

选择metal ray。（主菜单栏——渲染选项——通用——渲染器中），可以设置一个环境背景贴图，就可以渲染出水的效果了，如图所示哈~
