cad怎么绘制平面窗户?

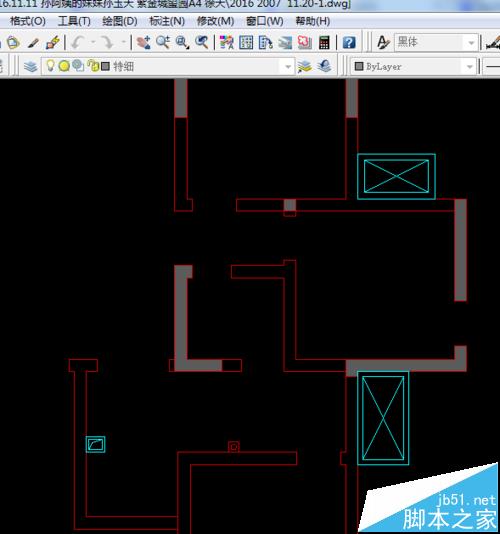

在用Auto cad画平面图时，我们画的图都代表某种物体及其特殊意义，因此尽量用比较形象的图表示房屋的家居设备设施，例如窗户、门、柜体等。

1、格式-多线样式。弹出多线样式编辑界面。

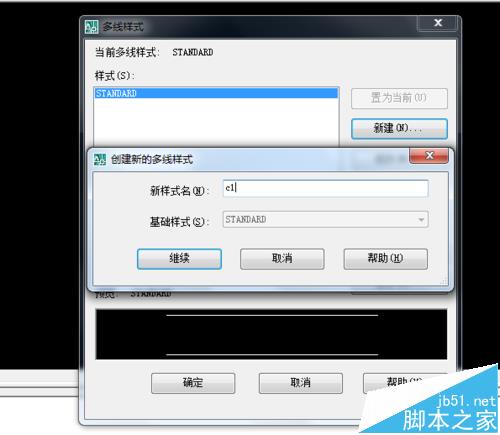

2、新建-创建新的多线样式界面，输入多线样式的名称 C1，然后确定。

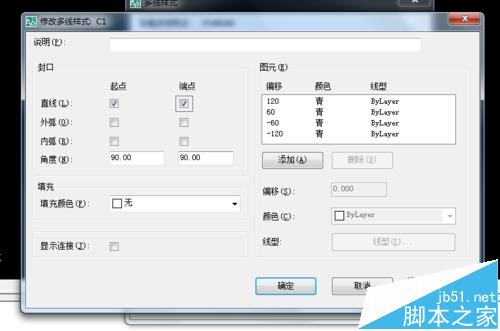

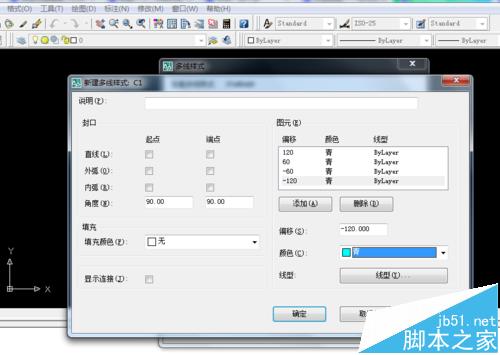

3、弹出多线C的编辑界面，修改图元参数。24墙一般就如下图所示修改偏移、颜色和线。

4、封口，两端闭合，其他的都不用修改。

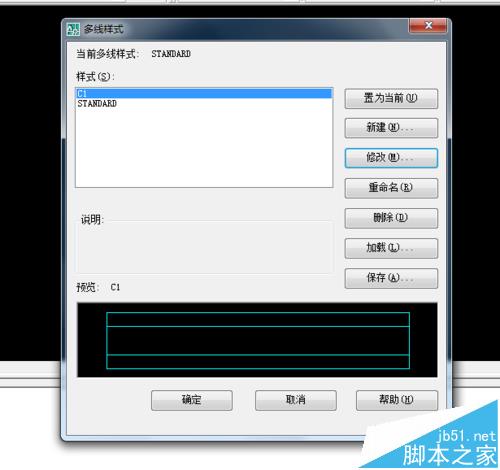

5、确定之后，你将看到窗户的预览。

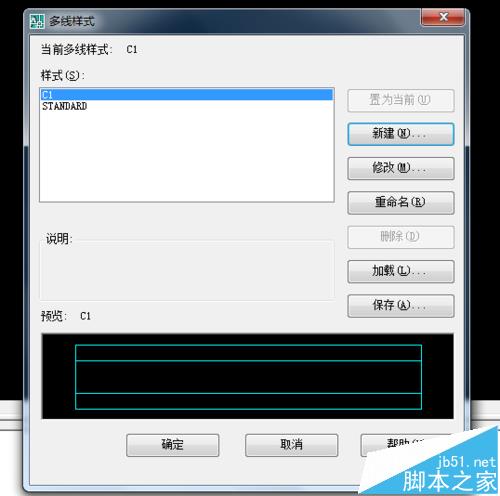

6、然后选择C1，将其置为当前，确定。

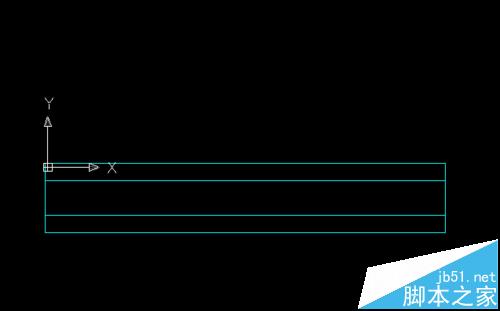

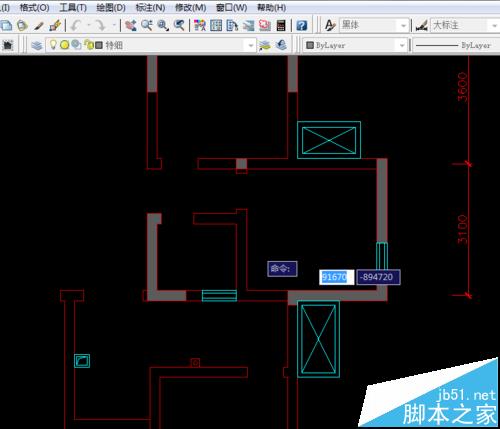

7、在CAD的命令栏输入ML，然后在绘图区域直接画即可。
