cad临时追踪点怎么用? cad临时追踪点的使用方法

在使用CAD软件的时候，掌握一些小技巧的话能极大地提高我们设计工作的效率。比如，CAD中就有对象捕捉点的临时追踪点。今天就和大家分享一下，关于CAD临时追踪点的巧用。将下面两个图形在不做任何辅助线的情况下绘制出来，这时候就要分析一下怎样画？

1、这时候就需要借助于CAD中的对象捕捉点中的临时追踪点，临时追踪点需要在命令的执行过程中使用“shif+鼠标右键”或是在命令行输入其快捷命令“tt”来调取。不过在使用临时追踪点时需要注意将状态栏中的“极轴”、“对象捕捉”、“对象追踪”分别开启，这样才能达到想要的效果。

2、绘制第一个图形，半径为30的圆很容易绘制，接下来执行画线命令时就要用这个临时追踪点来完成。我们要找的追踪点是圆心沿x轴正方向20距离与圆的交点，操作步骤如下。

1）输入L，回车，执行直线命令。

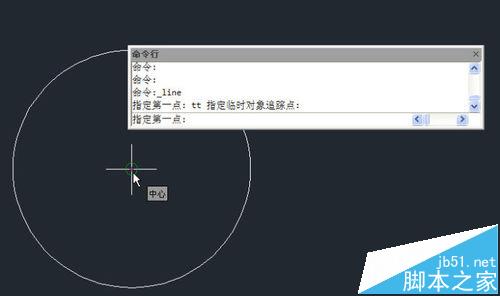

3）输入TT，回车，捕捉到圆的圆心点作为临时追踪点，如下图。

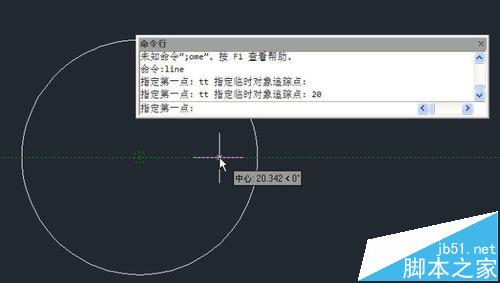

3、此时命令重新又变回提示指定第一点，向右侧移动光标，再次输入TT，回车，输入20，将临时追踪点定位在距圆心点20的位置，如下图所示。

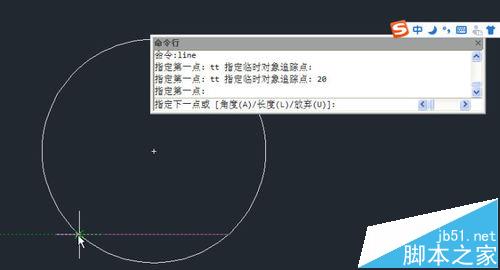

4、然后向下移动光标，当通过极轴和对象追踪捕捉到和圆的交点时单击，即可确定直线的第一点，如下图所示。

5、然后将光标向左侧移动，沿极轴方向追踪到跟圆的交点，单击，即可完成直线的绘制，如下图所示。接下来连接圆的另一交点即可，如下图所示。

6、绘制第二个图形的时候，也是同样先将大圆画好，然后用三点画弧命令，只是需要在绘图前先算好需要怎么跟踪。如果觉得用临时追踪点太复杂的话，画两条辅助线，然后再画图也行，这里只是告诉大家一种绘图的方法。
