cad外部参照怎么分解炸开?

CAD外部参照，顾名思义，这个CAD里的参照是外部的，区别于参照块。外部参照是一个dwg格式的文件，附着或者覆盖到另一个dwg格式的文件里做为参照。既然是外部的一个文件，那么就只能在外部的那个文件进行操作。下图两个文件，底图为外部参照文件。实际上任何一个dwg文件都可以做为外部参照文件。

1、下面简单介绍下CAD文件及其参照文件的关系，见图，”底图“即为外部参照文件，这个文件在参照时有路径3种路径类型，在此不做介绍。因有路径的类型，因此文件与外部参照文件就像人与其影子，是需要如影随形的，若两种文件分开了（电脑中的一个文件夹路径下），即不在同一个文件夹路径了，那么外部参照就会出现不显示，需要手动选择路径重新加载，或者将外部参照文件拆离后重新加载等情况。另外图中有个块的单位选项，进行参照时，一定要注意文件和外部参照文件的绘图比例，参照时的 块单位也需要与文件图纸的绘图比例一致，否则将导致外部参照文件的尺寸在文件里不能对应。

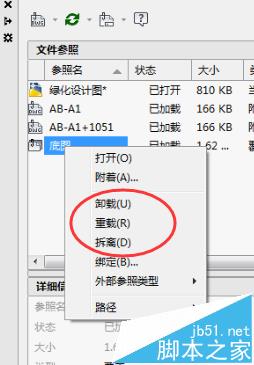

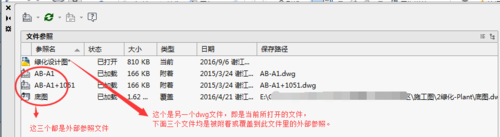

2、依据以上叙述，外部参照是一个文件形式，因此无法在当前文件（绿化设计图）里进行分解。只能在外部参照文件里进行编辑，此案例在“底图”“AB-A1”“AB-A1+1051”这样的原文件里进行编辑。见下图...

注意事项：

外部参照很简单，用处也很大。自己做几次参照进行对比就能发现其功能。

外部参照块是个单独的文件，本人暂没用到任何插件工具，以本人经验，由于外部参照自身的属性情况来说是不能进行分解的。

外部参照文件可单独打开进行编辑操作，保存后，被参照的文件中的此外部参照块同步更新。

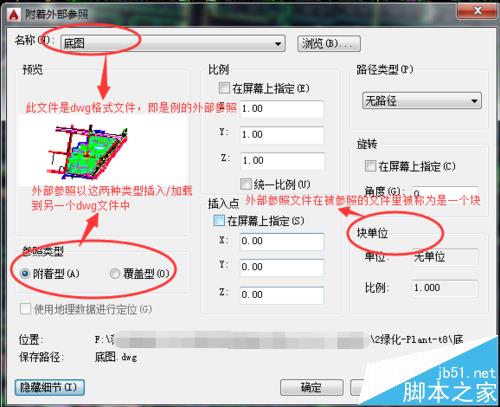

外部参照在进行参照操作时（CAD命令为插入命令），需注意根据实际需要，对“附着外部参照”对话框中的几项参数进行设置。
