cad三视图的绘制的详细步骤

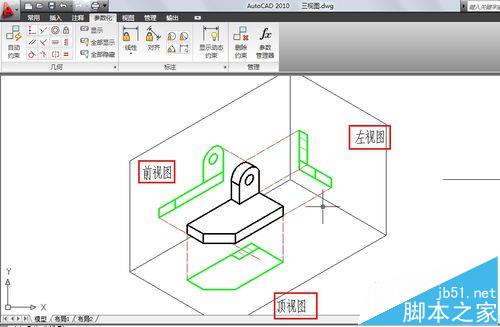

三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。用AutoCAD画三视图有两种方法：一种是用二维的方法来绘制；或者先创建三维模型，然后将模型投射成三视图。今天，小编为大家介绍第一种方法用二维的方法来绘制。

1、 一般来说：视图有六个面，分别是：主视图（前视图），左视图，俯视图，右视图，仰视图，后视图。

2、三视图一般指：主视图、左视图、俯视图，主视图处于二象限，左视图处于一象限，俯视图位于三象限

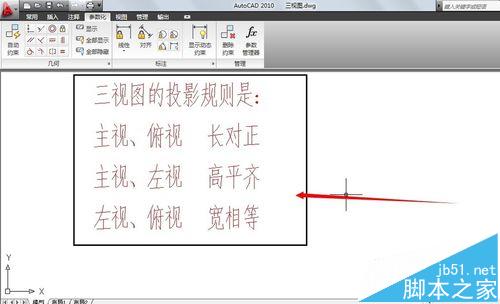

3、三视图的投影规则是：主视、俯视：长对正，主视、左视：高平齐。左视、俯视：宽相等

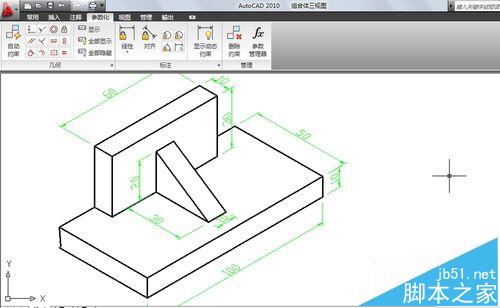

4、接下来我们画一个组合体的三视图

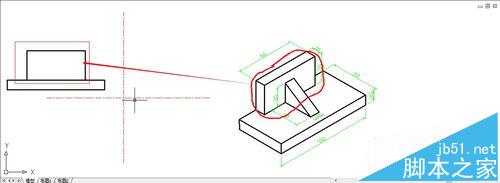

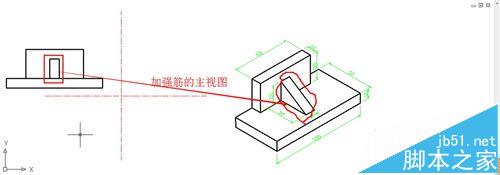

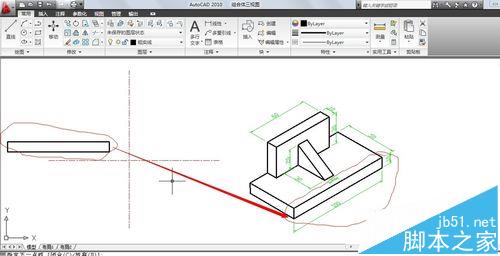

5、首先画主视图。图层选择粗实线，画底板的主视图。接着画后面竖着的那个板的主视图，最后是加强筋

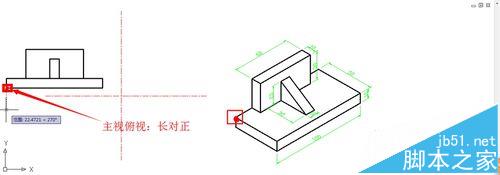

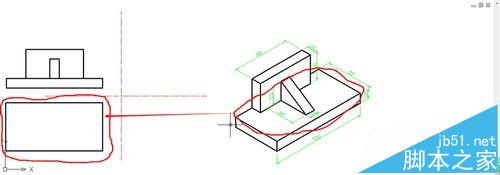

6、然后画俯视图。因为主视图、俯视图：长对正。所以从主视图摄取一点画出底板的俯视图。
