AutoCAD怎么直接打开天正图纸?

天正画的图拿到别人的电脑上，会出现墙线缺失等问题。本文就此问题介绍了原因及解决方法。

一、分析原因

（1）对方电脑上没有安装天正软件或天正插件；

（2）对方电脑上的天正软件或天正插件版本较低。

所以最保险的方法是将图纸转存成纯AutoCAD就能正确打开了。

二、转存t3的方法

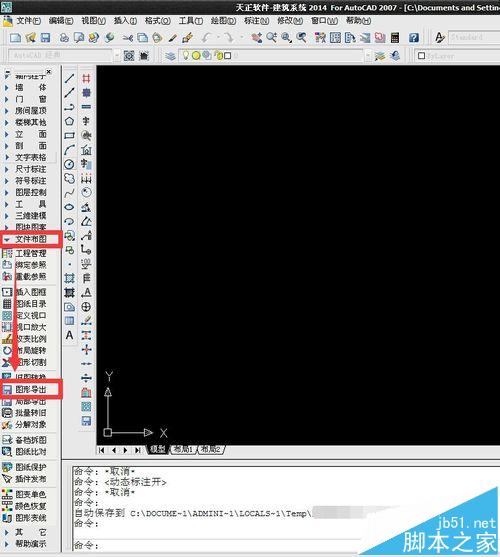

1、在天正环境中打开要转存为t3格式的文件。在天正主菜单，点击“文件布图”，在弹出的二级菜单中，点击“旧图导出”。

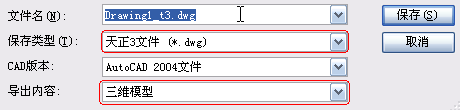

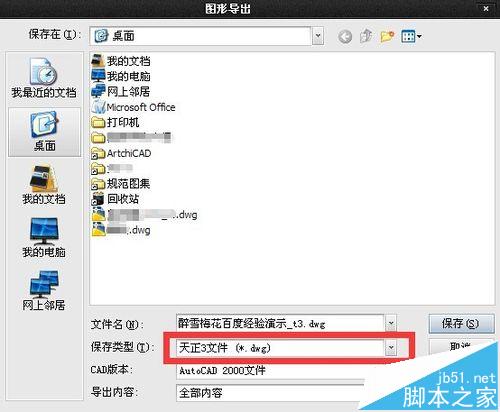

2、在弹出的“图形导出”对话框中，选择路径，填写文件名后，在“保存类型”一栏选择“天正3文件”。点击“保存”。

3、这样就把天正绘制的图纸转存为天正3版本了。一般会在转存时自动在文件名后面增加“_t3”后缀以作标识。（转存成天正3格式后，将把所有对象打散，不能再回到天正高版本中编辑，所以，请注意留存原天正高版本绘制的图形文件。）

三、不需要转存t3的方法

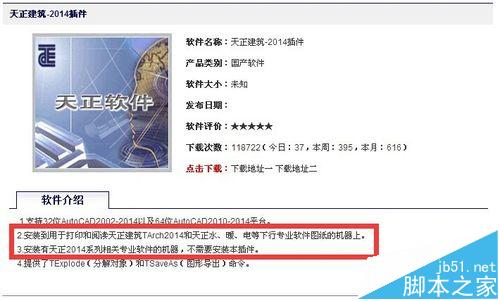

在天正官方网站下载最新的天正插件，随身携带。在需要打开天正绘制的CAD图形文件的电脑上提前安装天正插件，即可正确显示天正高版本绘制的CAD图了。

注意事项：

转存成天正3格式后，将把所有对象打散，不能再回到天正高版本中编辑，所以，请注意留存原天正高版本绘制的图形文件。
