cad怎么绘制洗手间的洗脸池平面图?

2020-07-20 13:47:09
字体:
来源:转载
供稿:网友

CAD软件是一个绘图软件,他可要比我们用手绘图效率高多了,而且精准度也比手绘的要高一些,所以,现在被广泛应用在工业和建筑业,这也让绘图者方便多了,小编正是要给哪些正在学习CAD的朋友们提供帮助,教教大家怎样用CAD绘制洗脸池?

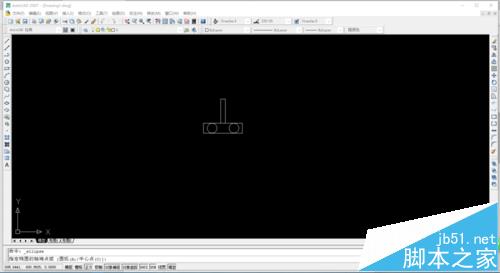

1、点击“绘制”工具栏中的“直线”按钮,开启“正交”,然后开始绘制水龙头的图形,水龙头怎么绘制呢?简单一点说,就是上面一个竖着的细长方形,它的下面是一个横着放的长方形,这是第一步。

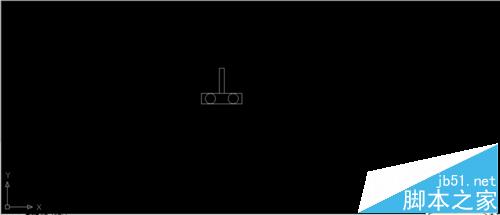

2、单击“绘制”工具栏中的“”按钮,然后,绘制两个水龙头旋钮,简单一点说,就是在横着放的长方形里,在长方形的两边,分别绘制两个圆。

3、单击“绘制”工具栏中的“椭圆”按钮,使用“椭圆”是为了绘制洗脸池的外沿,命令提示如下:

—ellipse

指定椭圆的轴端点或(圆弧A/中心点C):(用鼠标指定椭圆轴端点)

指定轴的另一个端点:(用鼠标指定另一个端点)

指定另一条半轴长度或(旋转R):(用鼠标在屏幕上拉出另一半轴长度)

4、单击“绘图”工具栏中的“椭圆弧”按钮,然后绘制洗脸池部分内沿,命令行提示如下:

命令:—ellipse(选择工具栏或者是绘图菜单栏中的椭圆弧命令)

指定椭圆的轴端点或者(圆弧A/中心点C)

指定椭圆弧的轴端点或者(中心点C)

指定椭圆弧的中心点:(单击状态栏“对象捕捉”按钮,捕捉刚才绘制的椭圆中心点,关于“捕捉”,后面进行介绍)

指定轴的端点:(适当指定一点)

指定另一条半轴长度或者(旋转R)

指定绕长轴旋转的角度:(用鼠标栏指定椭圆的轴端点)

指定起始角度或者(参数P):(用鼠标拉出起始角度)

指定终止角度或者(参数P/包含角度I):(用鼠标拉出终止角度)

5、单击“绘制”工具栏中的“椭圆”按钮,绘制洗脸池其他部分内沿,最终,绘制出洗脸池,然后,进行修剪,绘制完毕。
