CAD导入ug模型歪了该怎么办?

2020-07-20 13:46:59
字体:
来源:转载
供稿:网友

ug中绘制模型很简单,ug绘制的模型导入到cad中是歪的,该怎么办呢?下面我们就来看看详细的教程。

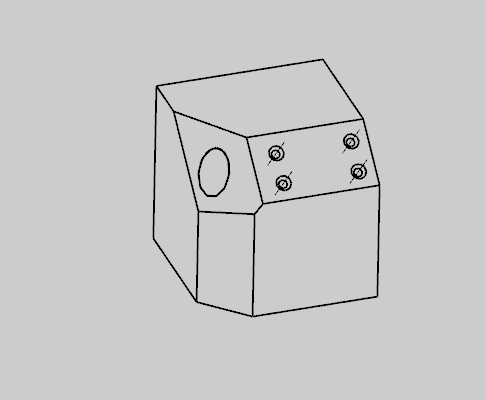

1、这里从UG导出一模型图

2、CAD 打开导出的模型,可以看到该模型是歪的。方便作比较,复制多一模型

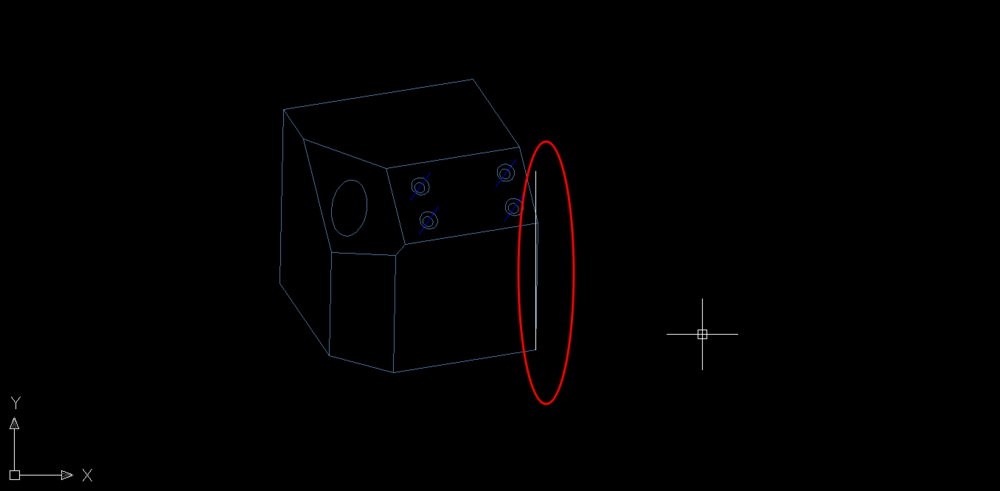

3、选模型的一边作辅助线,该辅助线与相应的斜线两端相等;此线为参考线。

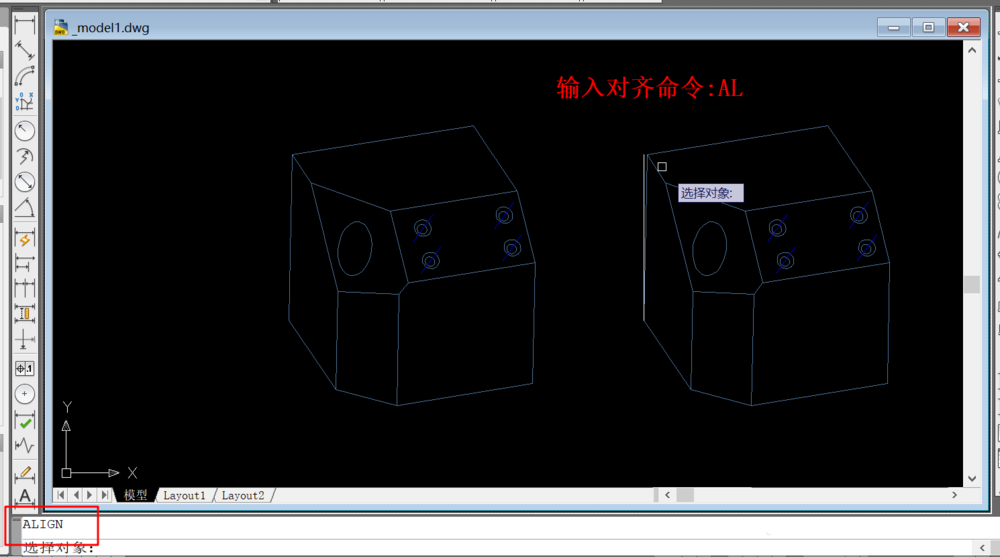

4、键入对齐命令“AL”,思路是让模型对齐刚才建立的参考线。

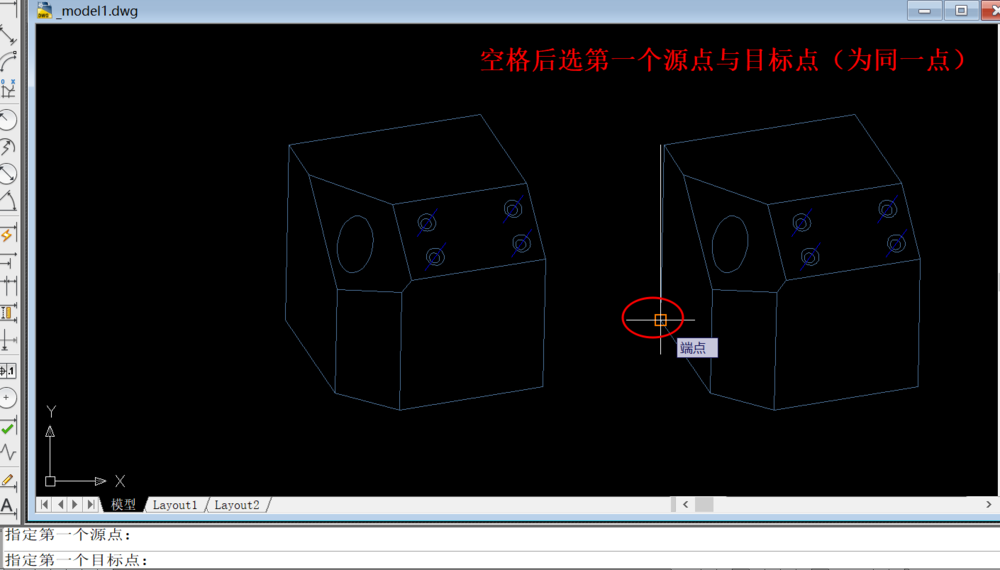

5、选择全部模型,空格后选择第一个源点与目标点(为同一点)。

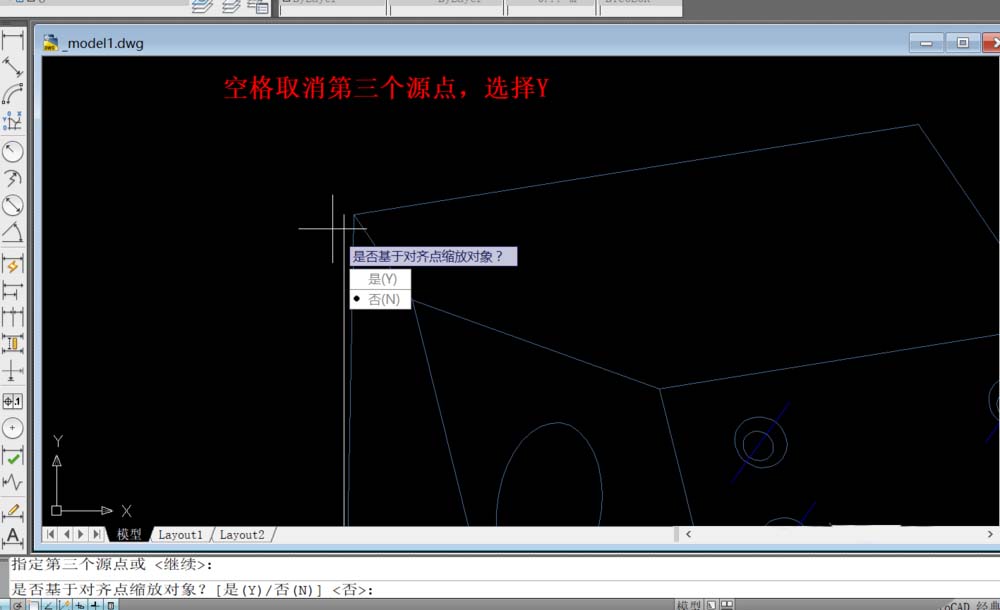

6、第二个源点为斜线端点,第二个目标点为参考线的端点;空格结束第三个源点的选择,选择“Y”对齐缩放(选“N”也不影响模型因为参考线与模型的斜线 端点相等)

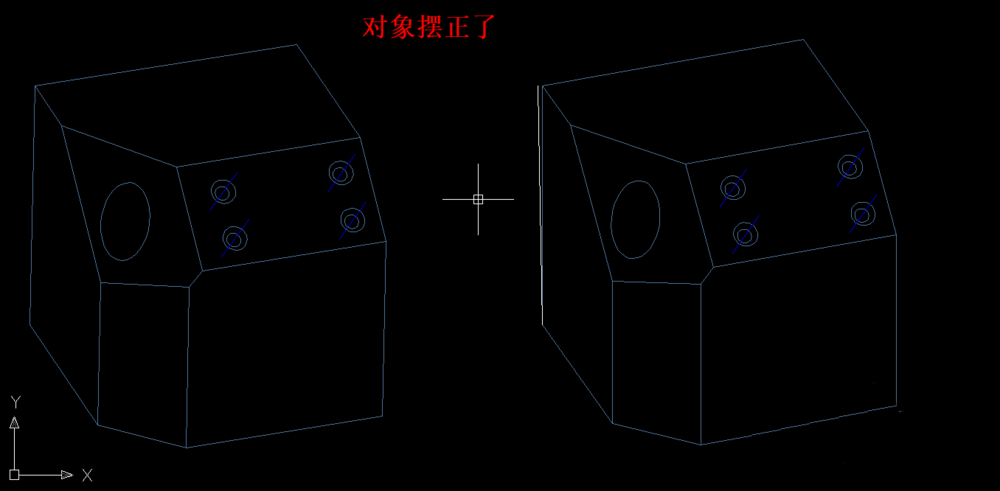

7、对齐后的模型。

以上就是cad轴测图歪了的调整方法,希望大家喜欢,请继续关注武林网。
