CAD怎么绘制铁路列车运行图?

CAD中想要绘制铁路列车运行图，列车运行图是列车运行时刻表的图解，规定各次列车按一定的时刻在区间内运行及在车站到、发和通过。列车运行图是列车运行的时间与空间关系的图解，它表示列车在各区间运行及在各车站停车或通过状态的二维线条图，下面我们就来看看详细的绘制方法。

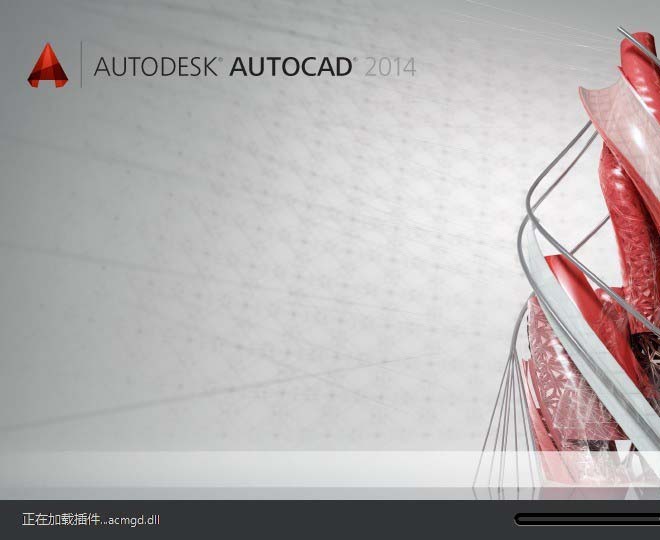

1、首先最基本的打开你的CAD

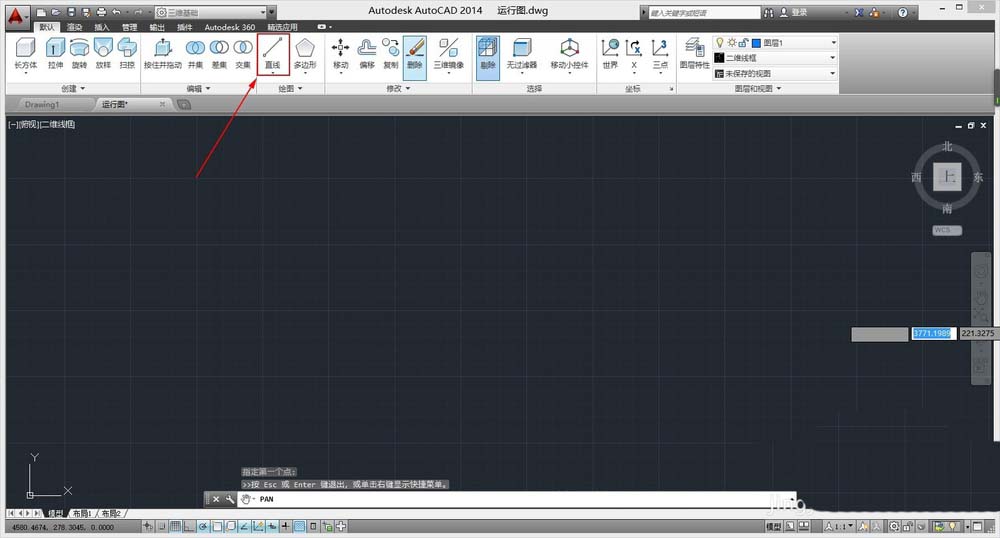

2、然后我们需要进行运行图横纵轴的绘制。这里我们用直线进行绘制，首先点击如图的直线按钮。

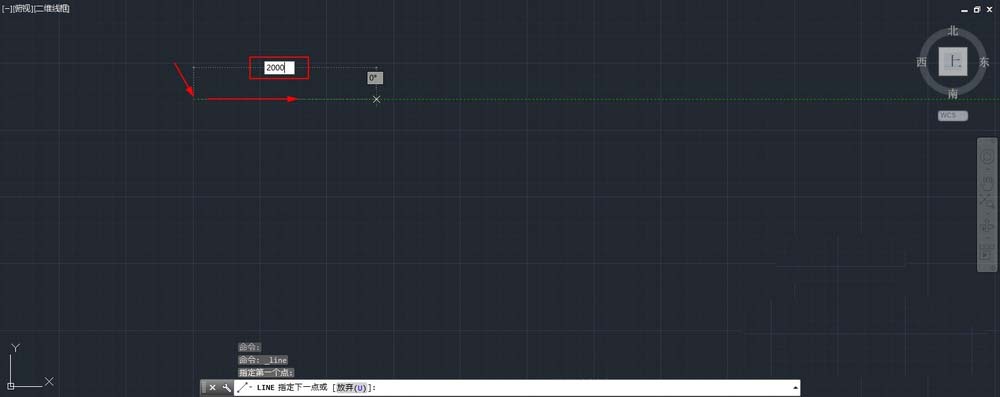

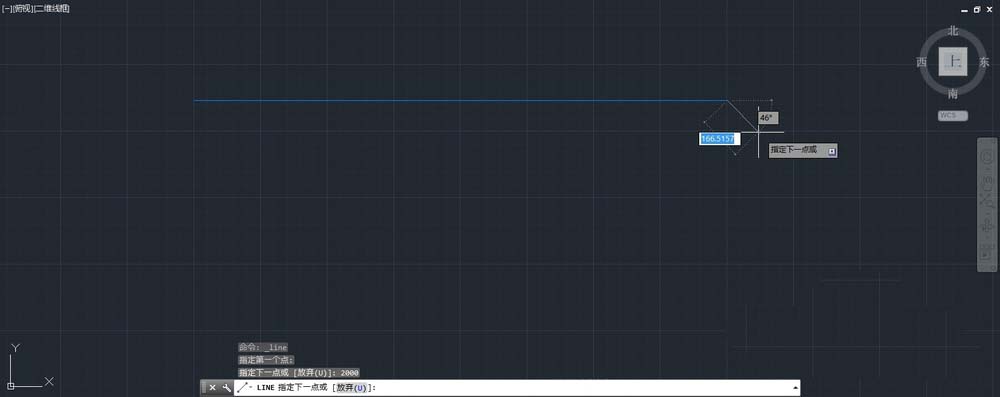

3、点击完直线后，选取图上任意一个点，进行点击选择第一个点，然后横向拖动鼠标，这时我们会看到，图中方框所示部分有数字出行。（实例中给的2000可以根据自己设定的比例尺来选择长度）

4、输入完2000点击回车后就可以看到这个图了，然后我们需要再次按下回车来确认我们已经绘制完这条直线了。

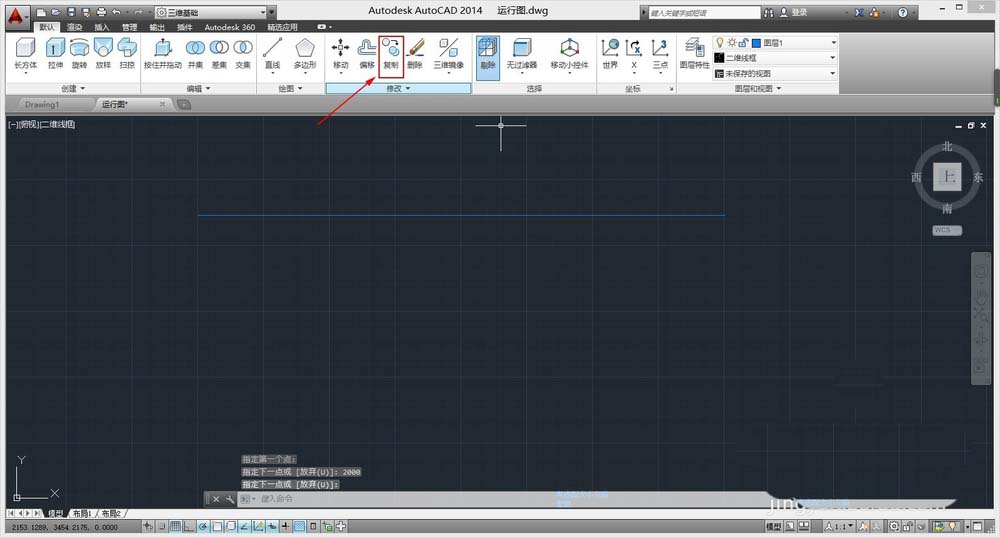

5、接下来我们需要用到复制工具，如图中方框所示，点击复制

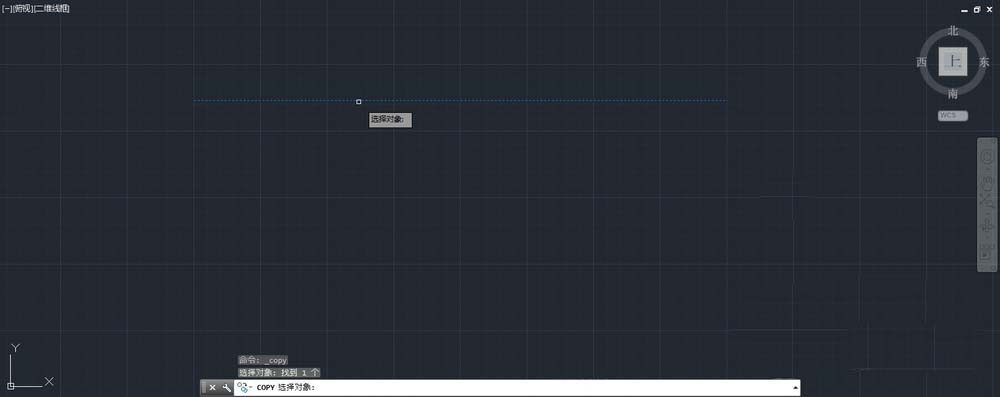

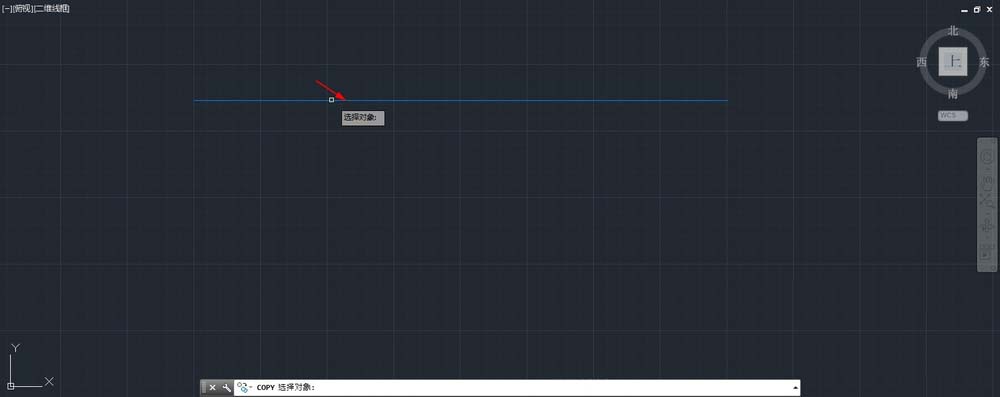

6、将鼠标移动到刚刚画好的直线，单击刚刚画好的直线

7、被选中的直线会变成虚线，然后按下回车。

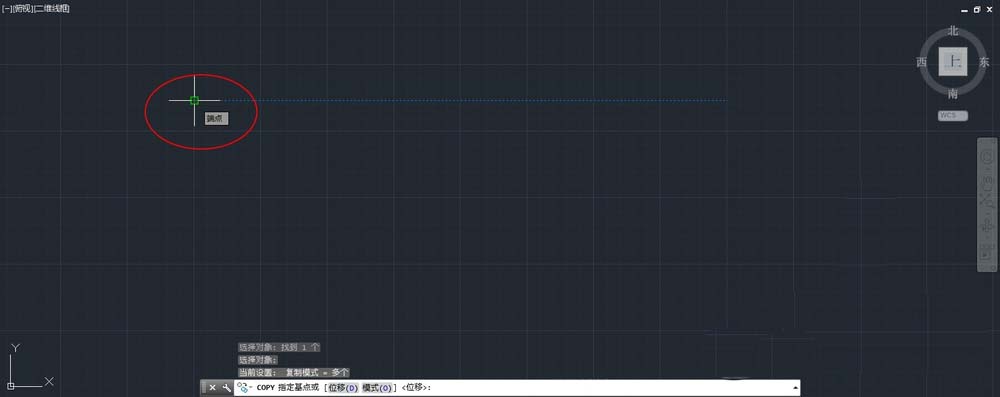

8、此时我们需要再次选择一个复制的起点，这里我们选择如图直线的一端。然后和画直线一样，向下拖动鼠标。

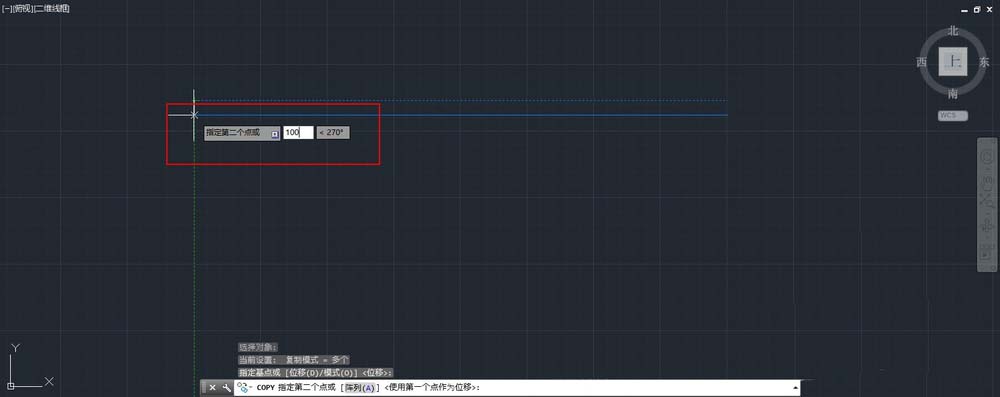

9、然后我们可以输入，数字100（或者合适的比例尺），然后单击或者按下回车。此时我们就得到一条在不同位置一样的直线。

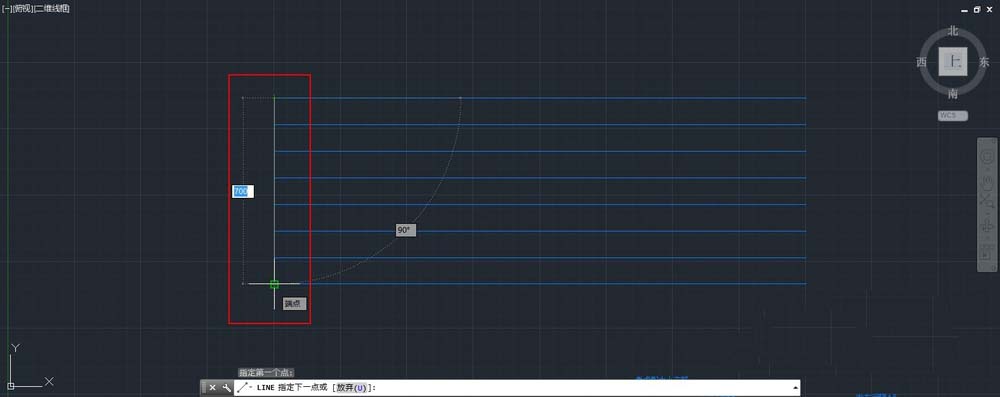

10、然后重复刚刚复制的步骤，我们就可以看到如现在这个图了。然后我们来画纵轴。同样使用直线连接两个端点。

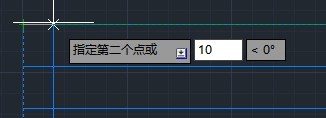

11、画完一条纵轴后，同样使用复制功能，按比例尺，（图中按10mm=1分钟画的）

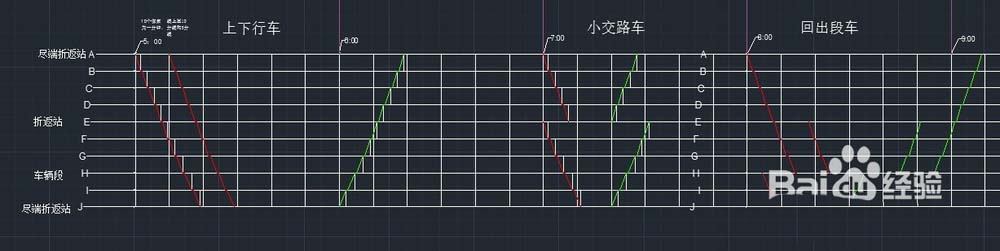

12、复制画完横纵和纵轴后，我们就可以看到如下这个图。然后我们就可以根据列车运行的情况，画出不同的交路的运行情况。

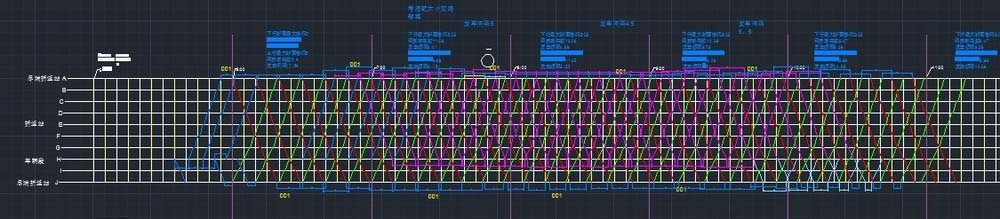

13、然后同样使用复制功能吧不同的交路进行组合，按照要求画出列车运行图

以上就是cad铁路列车运行图的绘制方法，希望大家喜欢，请继续关注武林网。
