cad怎么绘制轮盘平面图?

cad中想要制作一个轮盘的平面图，该怎么制作呢？下面我们就来看看详细的教程。、

1、正常启动autocad2013软件，选择“文件|保存”菜单命令，将其保存为“轮盘.dwg”文件.

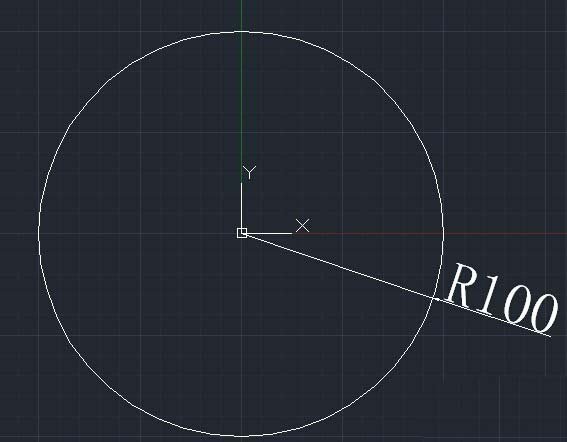

2、在命令行中输入或动态输入[circle]命令（其快捷键为[c]）,来执行圆命令。指定坐标原点（0，0）为圆心点，然后输入半径为100，从而绘制半径为100mm的圆对象。

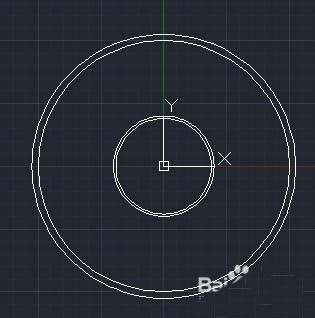

3、按空格键重复上一步的圆命令，捕捉圆心作为圆心点，分别绘制半径为105mm、40mm、38mm的几个同心圆对象。

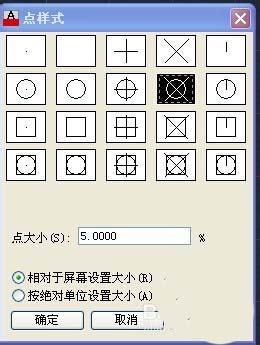

4、选择“格式|点样式”菜单命令，在弹出的“点样式”对话框中设置点样式为下图所示，然后单击确定按钮退出。

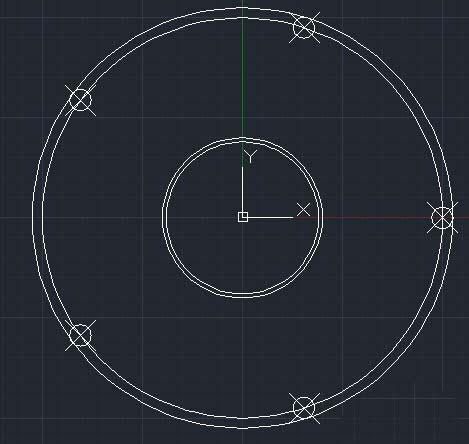

5、在命令行中输入或动态输入[divide]命令（其快捷键为[div]）,来执行定数等分命令。在“选择要定数等分的对象：”提示下，选择半径为100mm的圆对象，在“输入线段数目或[块（B）]：”提示下，输入等分数量为5，从而在半径为100mm的圆上添加5个等分点。

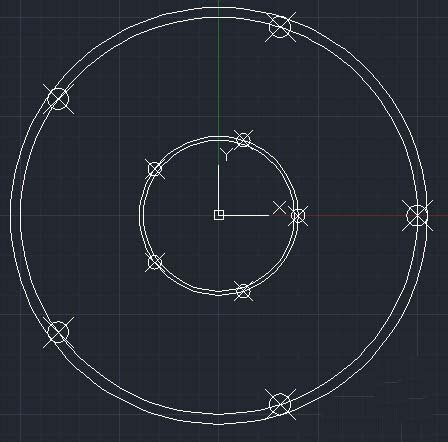

6、按照与上一步相同的方法，将半径为40mm的圆同样等分为5等份，从而在此圆上创建5个点来等分圆。

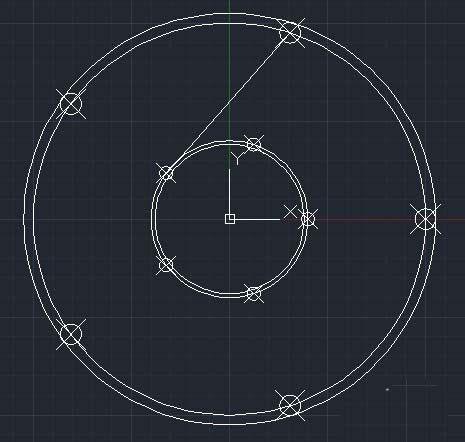

7、执行“直线”命令（L），捕捉半径为100的圆对象上的其中一个点作为起点，再捕捉半径为40mm的圆对象上的另一个点作为端点，从而绘制一条线段。

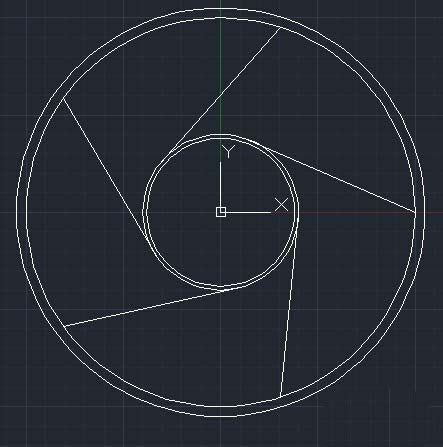

8、按照与上一步相同的方法，依次连接其他几个对应的等分点对象。使用鼠标指针分别选择圆上的所有点对象，然后按下[delete]键，将选中的点对象删除，从而完成轮盘的外轮廊效果。

以上就是cad绘制轮盘平面图的方法，希望大家能喜欢去，请继续关注武林网。
