CAD图层状态怎么保存并调用?

cad中的图层想要保存起来，该怎么保存呢？保存好的图层该怎么使用？下面我们就来看看详细的教程。

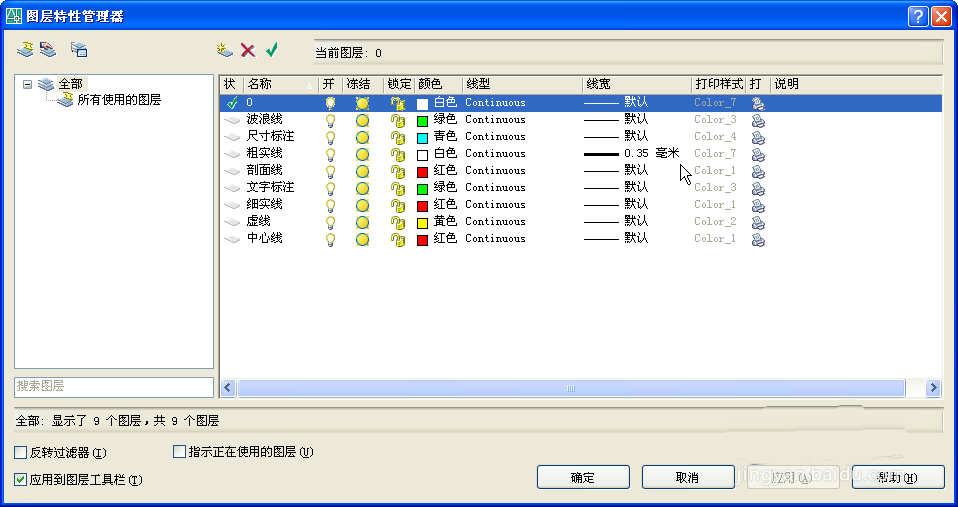

1、首先启动AutoCAD,点击格式→图层管理器，然后按图新建各图层（此处图层可根据实际需要及专业特点进行变动）。

2、如图，点击左上角的图层状态管理器图标。

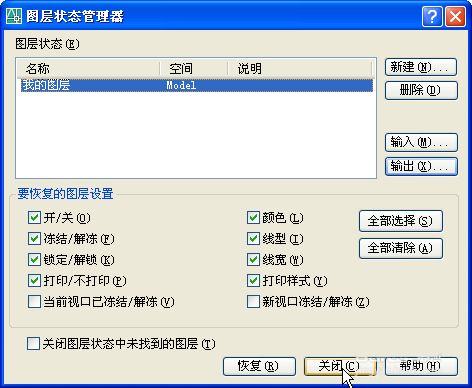

3、点击输出按钮。

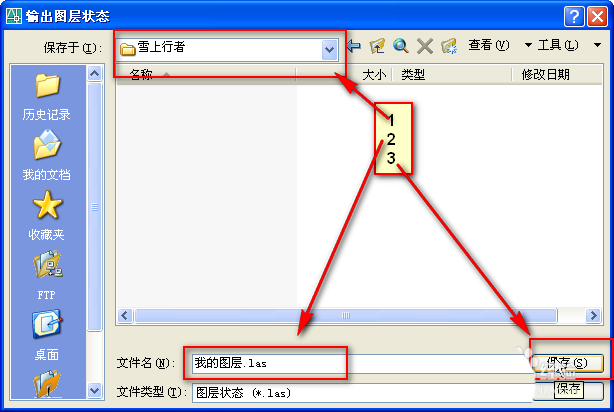

4、按图选择输出位置并保存。

5、然后关闭图层状态管理器对话框。

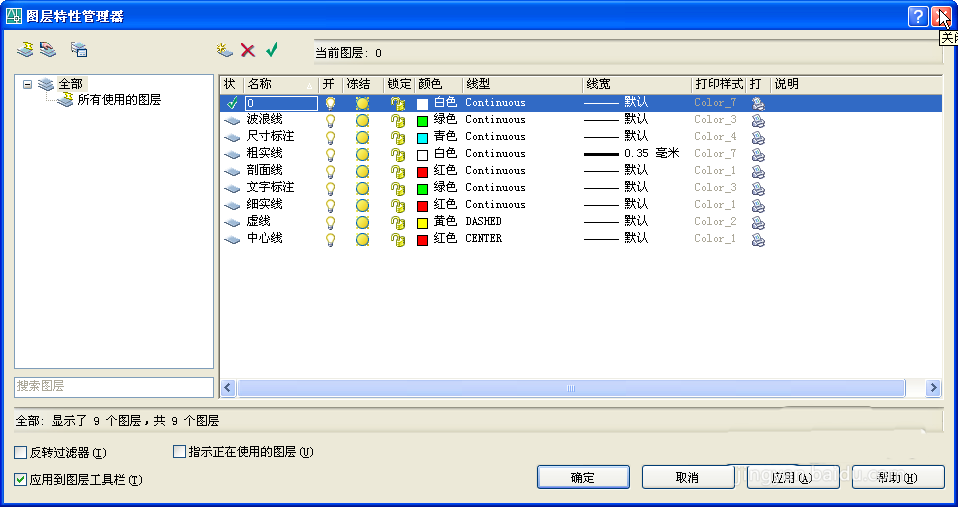

6、并关闭图层特性管理器对话框。

7、为便于看到效果，我们新建一个文件。

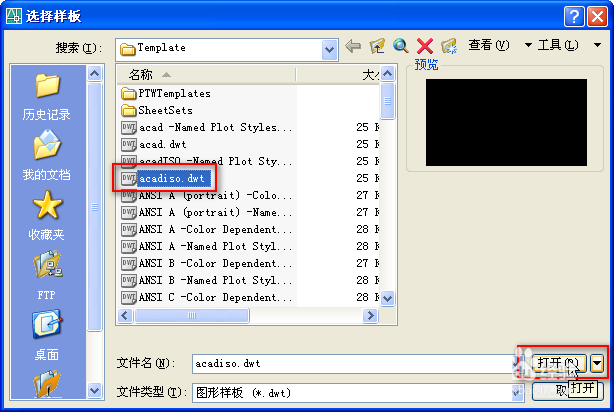

8、选择默认公制样板文件acdiso.dwt.然后打开。

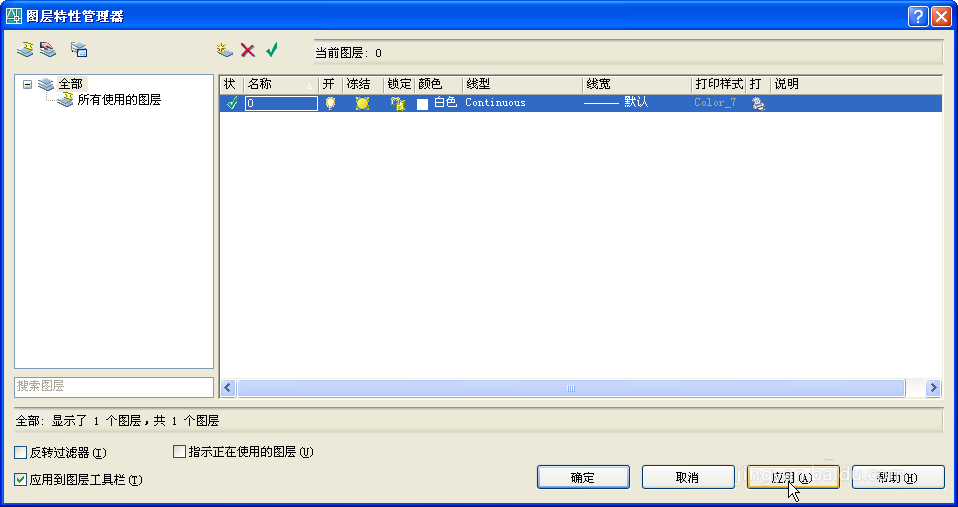

9、单击图层特性管理器按钮。

10、点击图层状态管理器。

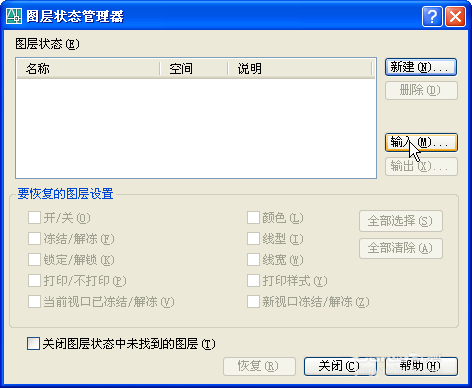

11、然后点击输入。

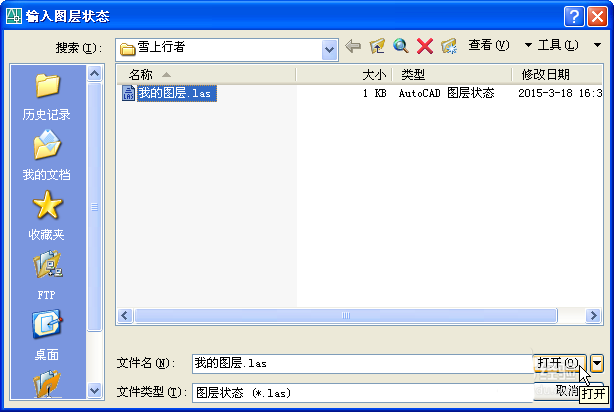

12、选择我们刚才保存好的文件（las格式）并单击打开。

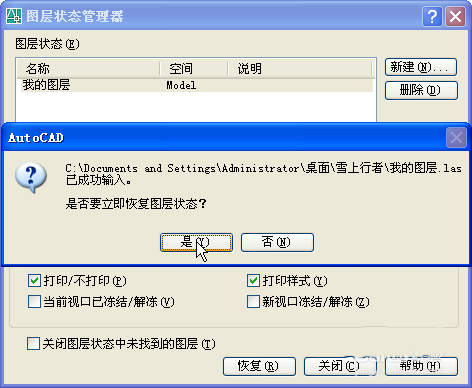

13、然后在弹出的提示框中点击是。

14、点击图层状态管理器对话框中的应用。

15、然后关闭图层状态管理器对话框。

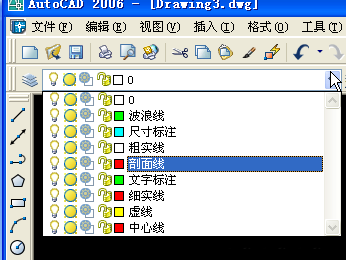

16、点击图层工具栏，可以看到图层状态被成功保存下来了。

以上就是关于cad图层状态的保存与使用方法，希望能帮到大家，请继续关注武林网。
