cad地形图纸打开后不显示高程点怎么办?

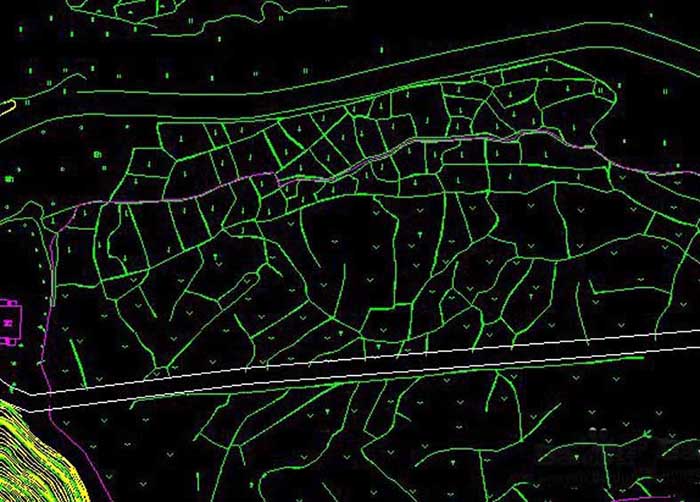

经常用autocad软件作图的朋友都知道，很多时候作图必须有一个参照文件，那就是地形图文件，一般地形图文件中会显示现实中很多地物地貌信息，比如现状的房子、河流、树木、高程点等，但有的时候cad地形文件打开之后，文件中不显示场地高程点（前提是原文件有高程点），不知道大家遇见过类似的情况没有？对于这样的事情应该怎么办呢？如图，显示前后对比截图。

一、问题描述与分析，问题出现在哪里？

1、情况是这样的，前一段从合作方手里面接受到一个cad地形图文件，当天打开的时候文件中是显示有高程点的，今天再次打开的时候，cad地形文件中的高程点不显示了。问题分析，后来回想可能出现问题的环节，思来想去，感觉出现问题的只有一个地方，就是cad文件打开的时候，文件总是提示选择打开文字类型。

二、解决问题，应该怎么办呢？

1、首先，点击电脑桌面的AutoCAD软件快捷图标，打开AutoCAD软件，然后用软件打开cad地形文件，如图所示

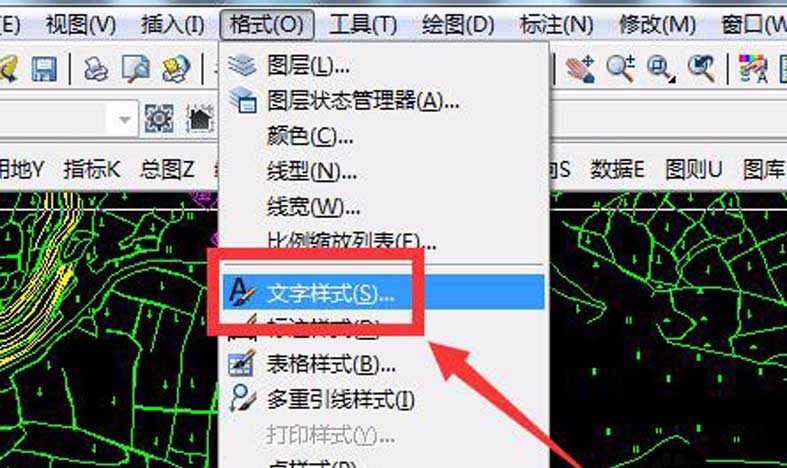

2、待cad地形文件打开之后，在AutoCAD软件菜单栏找到“格式”设置菜单，然后在该菜单下找到“文字样式”，并点击“文字样式”打开该选项卡，如图

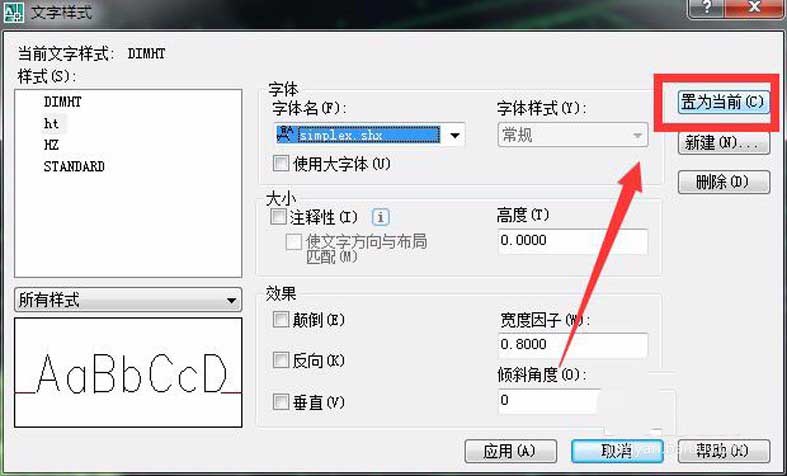

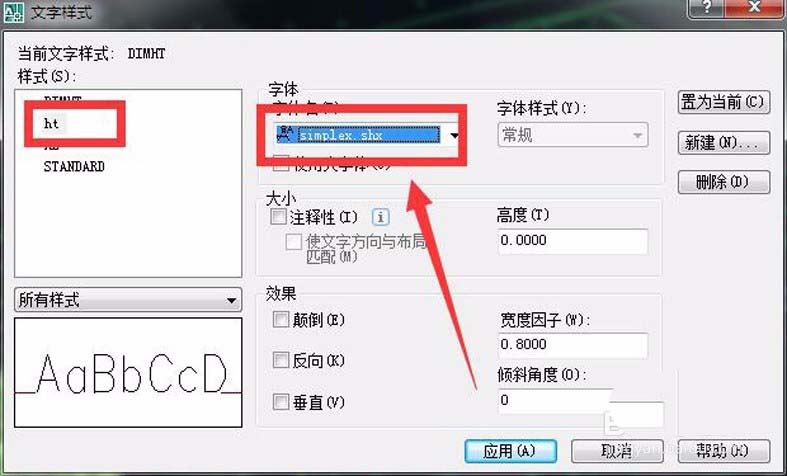

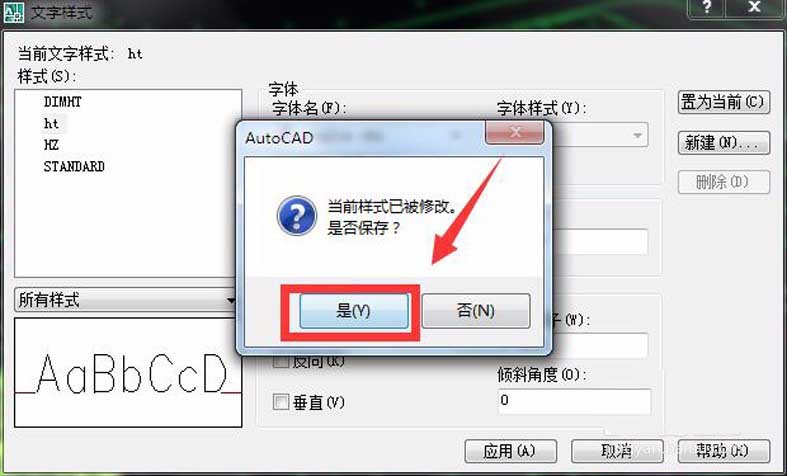

3、打开“文字样式”设置选项卡之后，修改样式为"hz"，字体为“simplex.shx”，之后点击“置为当前”按钮，选择“是”，保存该设置，如图

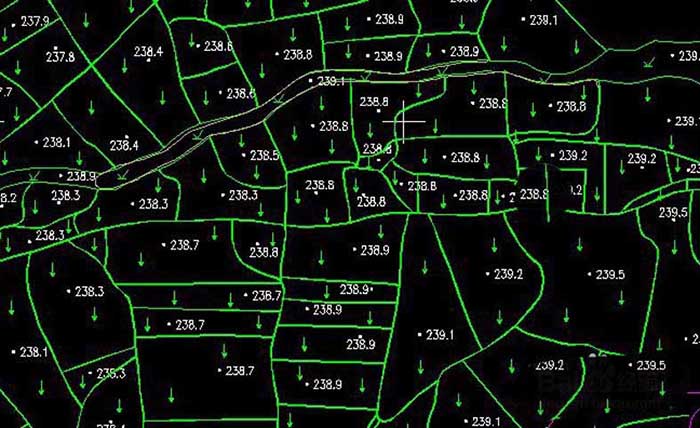

4、保存完上面的相关设置，重新到cad地形文件页面，查看地形图高程点是否出现了，如图，高程点已经失而复得了，哈哈
