cad三维视图中画平面图不共面该怎么办?

CAD三维建模时，大多数刚入门的新手都会遇到无法确定坐标的问题，尤其在三维视图中画平面线条时，大多数新手都会遇到不共面的问题。以下小编将会实例为大家解决这类问题。

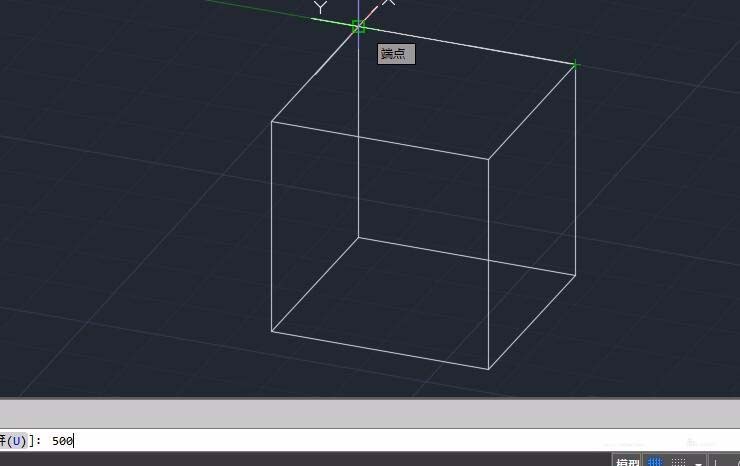

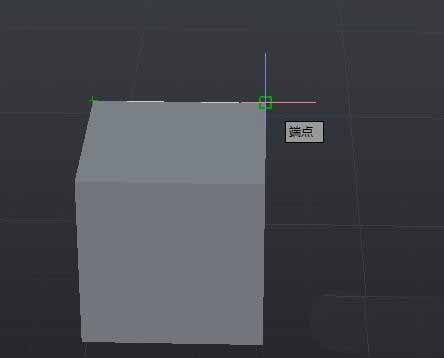

1、遇到这类问题，是因为作图人在作图时捕捉的方向不在同一个平面所致。比如我在一个长为1000的正方体的边上画一条长为500的直线，如图：

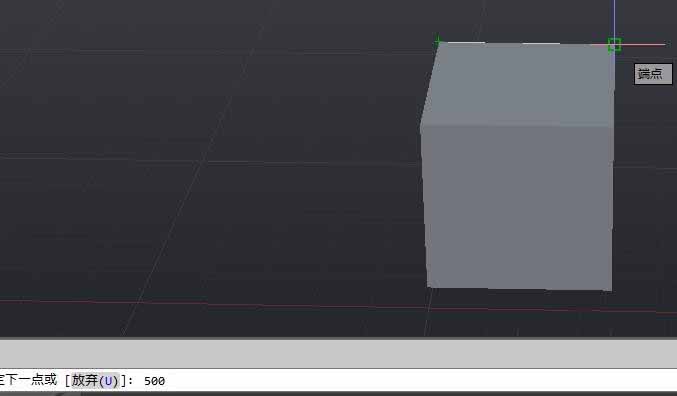

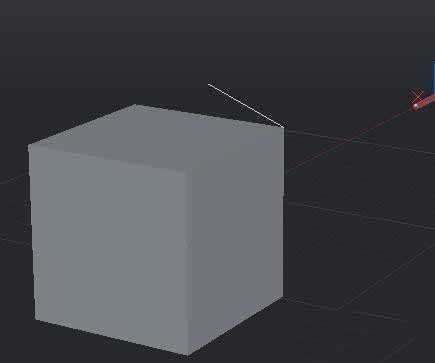

2、当我自认为捕捉到方向时输入500时，旋转后却是这个样子，这是为什么呢？因为在三维上捕捉方向是非常困难的。我的方法是转为二维视图。

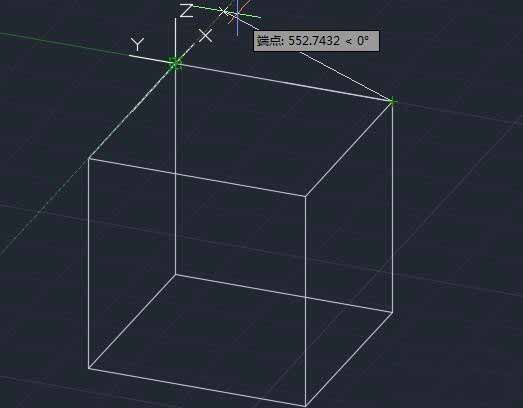

3、如图，已经转为二维视图。二维视图可在【视图选项卡】找到。我们再操作一遍。

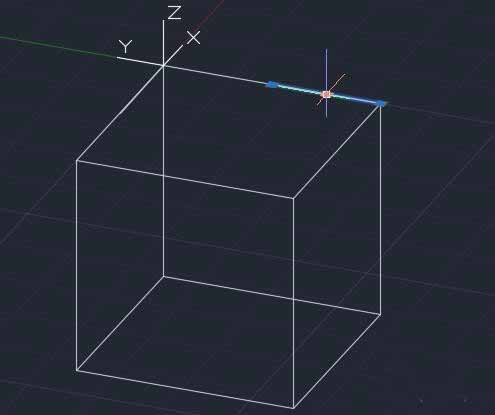

4、没错，如下图，我们成功将线段画在了正方体边上。当然能完成的方法有很多，小编仅仅介绍到这一种。
