cad怎样使两个图形重叠在一起

　　一张cad图纸中可能不止一个图形，如果要将两个图形重叠在一起需要比例缩放来控制。很多刚学习的新手小伙伴可能还不知道，下面是武林网小编整理的关于cad如何使两个图形重叠在一起的内容，希望可以让大家有所收获！]

　　cad使两个图形重叠在一起的方法

　　第一：将第二个图放进第一个图内，保持其中一个端点是吻合的，然后选中第二个图，快捷键sc(缩放快捷键)、空格键

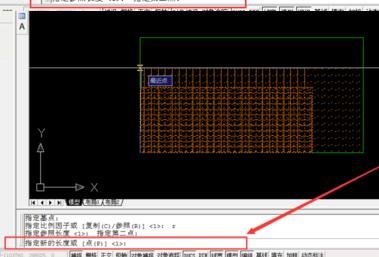

　　第二：如图，指定基点

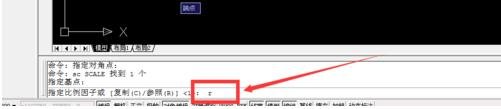

　　第三：然后选择参照R、空格键

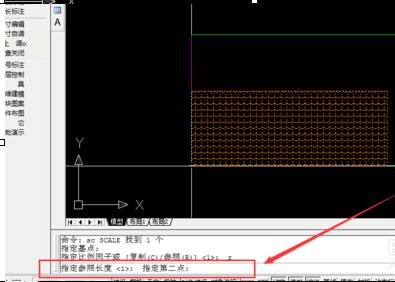

　　第四：如图看到的命令提示指定长度(需要注意的是这个指定长度是要改变的那个长度，就是小编举例说的第二个图的宽度)

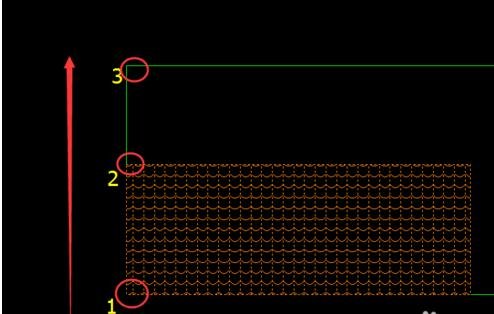

　　第五：选择1、2(1与2之间的线段其实便是上步所说的指定长度)这两个点，然后向3这个点放大，最后2这个点与3这个点重合(3就是命令中的第二个点)

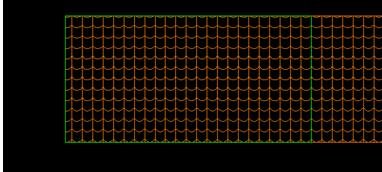

　　第六：最后可以看到结果。如下图的

　　以上就是小编整理的关于cad怎样使两个图形重叠在一起的详细步骤，希望对你有所帮助哦，更多内容请关注武林网哦。
