cad描图怎么定比例? CAD按比例精确描图的技巧

在园林景观设计中，我们经常需要在CAD中细化手绘方案稿，这时候就需要把手绘的方案平面图导入CAD中描图，怎么样使我们的描图能按比例准确进行呢？下面给大家介绍一下我自己的经验。

1、前提条件这里先说明一下，本经验所用案例是   场地尺寸确定的，场地长96米，宽76米，如果是没有给定场地尺寸，我们必须要找一个参照，这个参照尺度越大对我们精确缩放越有利，比如场地内较大的建筑的长和宽。

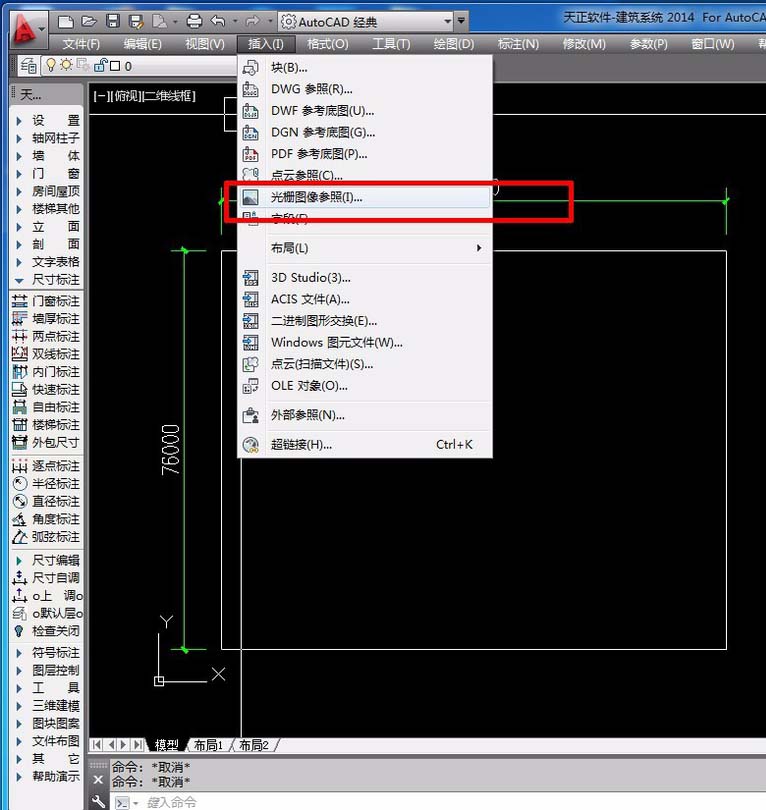

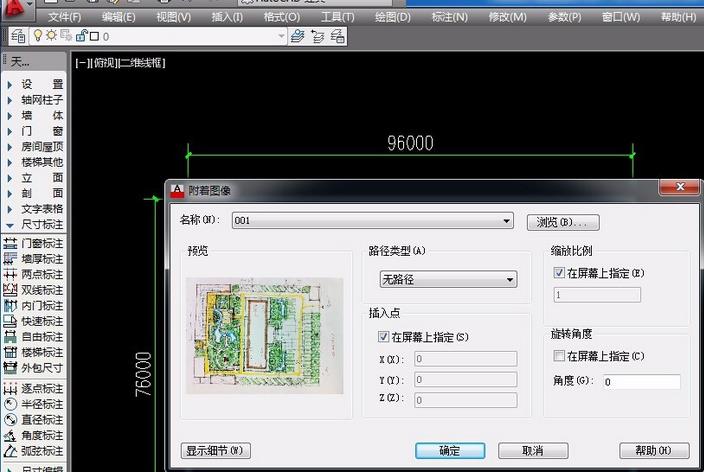

2、打开CAD将手绘方案平面图导入CAD中，导入手绘稿的时候注意，双击图片边，在弹出的对话框中将“淡入”的滑动条，调整一下，这样会使我们的CAD线条比较清晰。

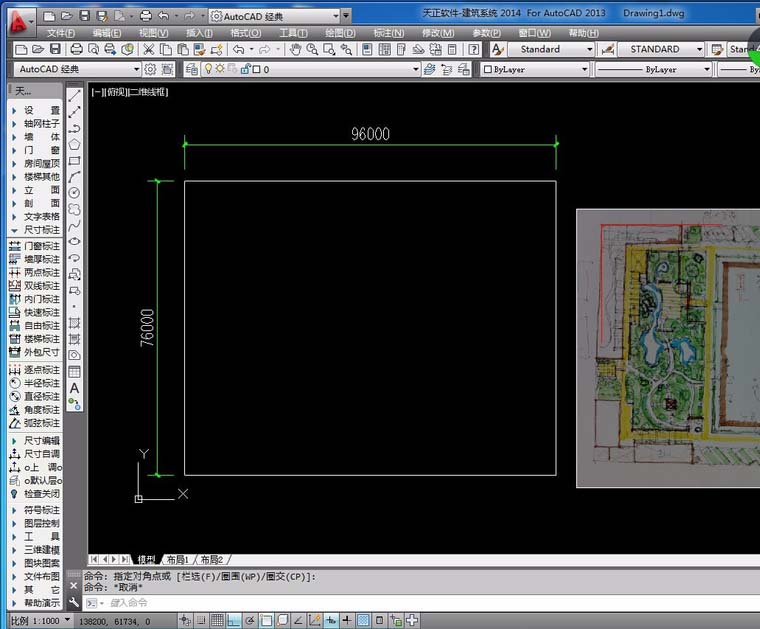

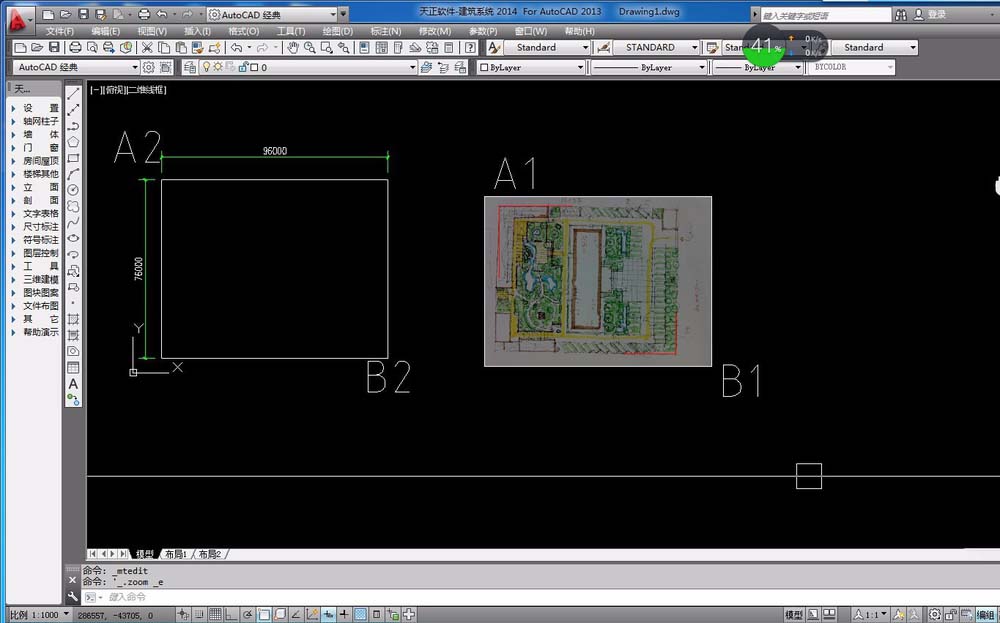

3、画一个长96米   宽76米的矩形，在导入的手绘稿上画出左上角和右下角的角点。图中A1  B1   A2   B2四个点事为了说明问题，大家在实际制图操作中不需要标。

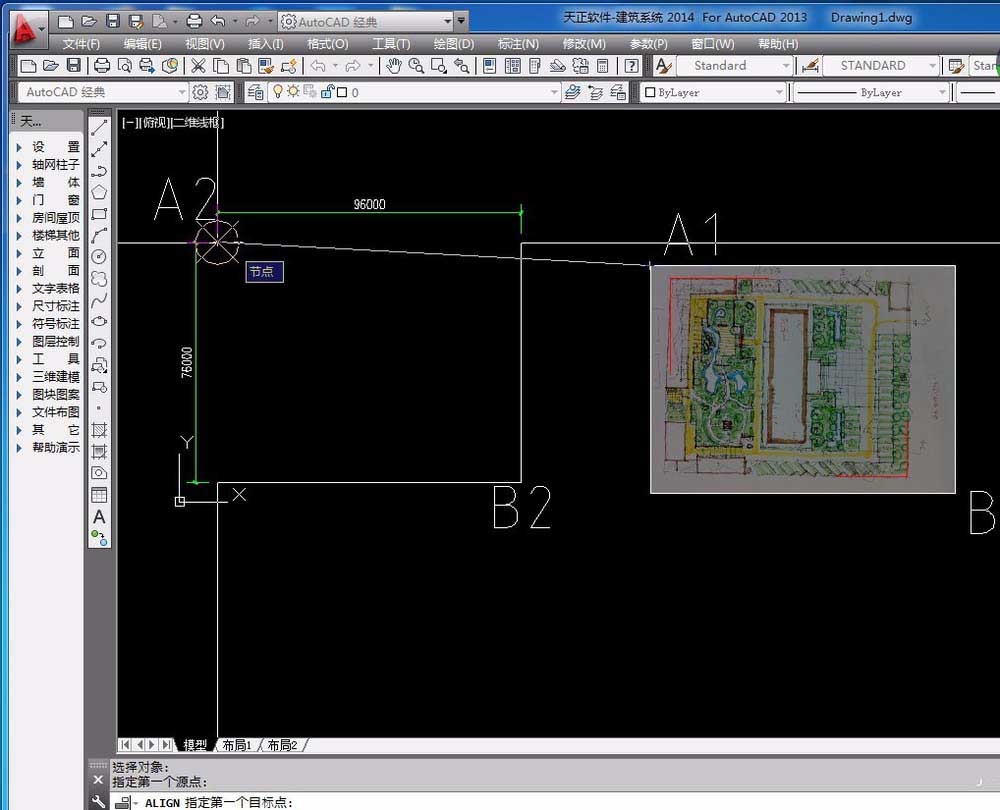

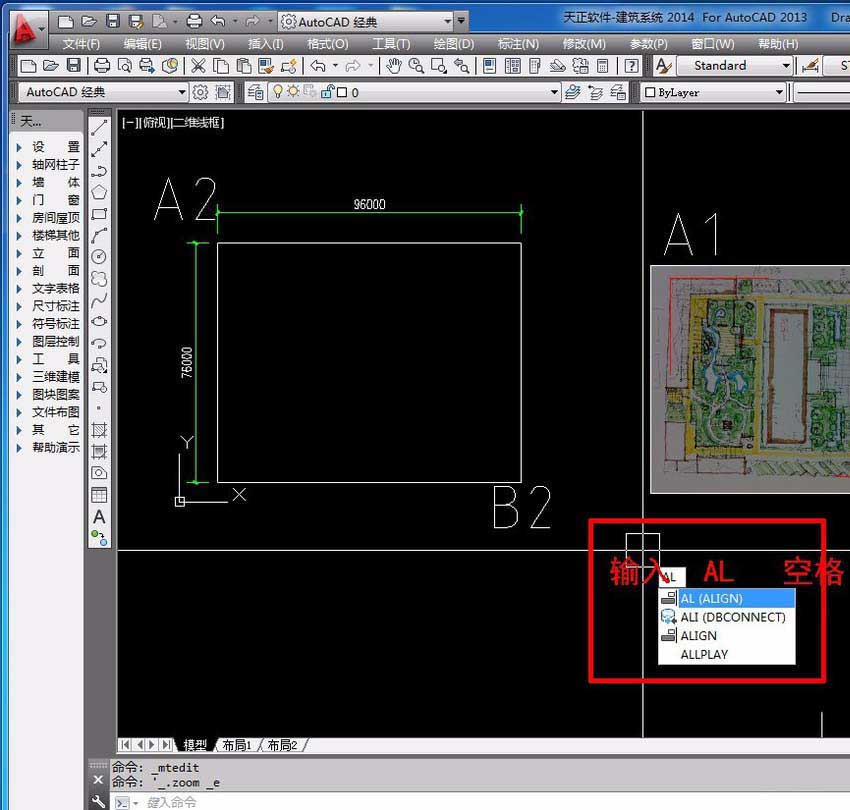

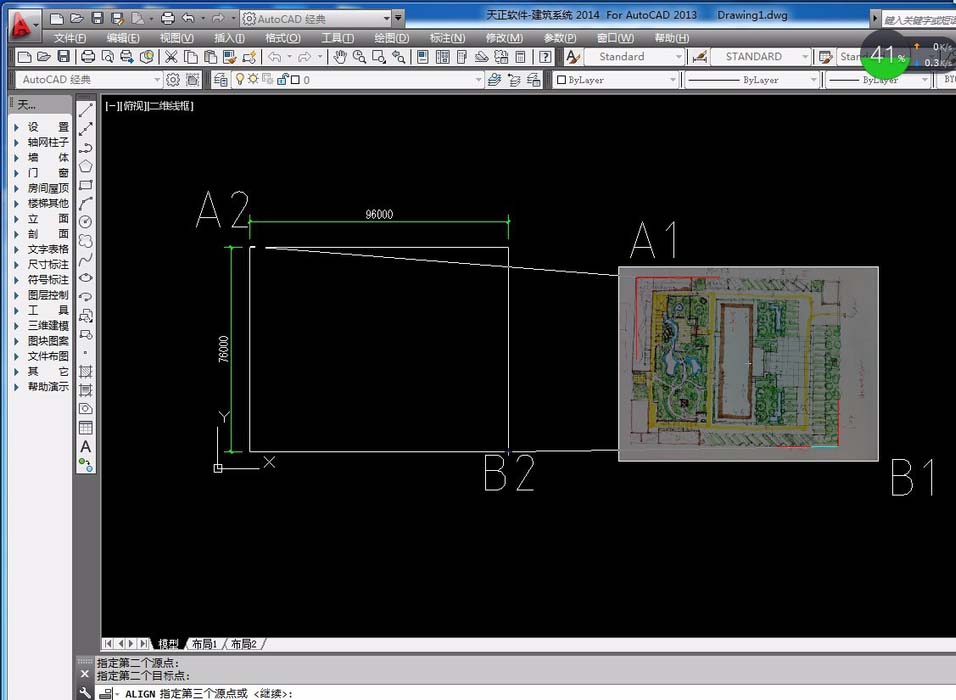

4、输入  “ AL"  命令，空格，点击A1点-------点击A2点-------点击B1点--------点击B2点-------空格键，命令提示：是否基于对齐点缩放，选择    ”是“   回车，对齐完成，这样缩放，我们手绘方案稿的比例尺寸和项目场地的比例尺寸就完全吻合了，接下来注意景观设计的常规尺寸进行描图，我们就能很完美的完成方案描图任务，此方法用在扩初阶段是最好的。
