cad怎么扫描图片? cad按比例扫描图片的教程

我们从事线切割的往往要加工一些扫描图片，用手工画往往尺寸相差太远，无法达到要求。因此需借助cad软件帮忙描画，然后转成线切割格式进行加工。以描一个心形图片为例

1、打开CAD软件点击“插入”下拉菜单里的“插入光栅图象”

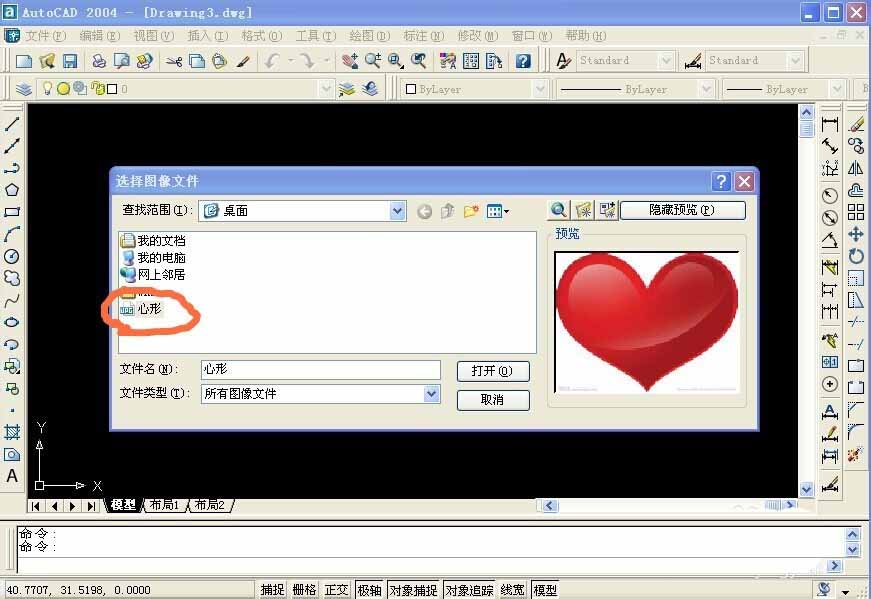

2、找到所需描画的图形文件，打开“心形”图片

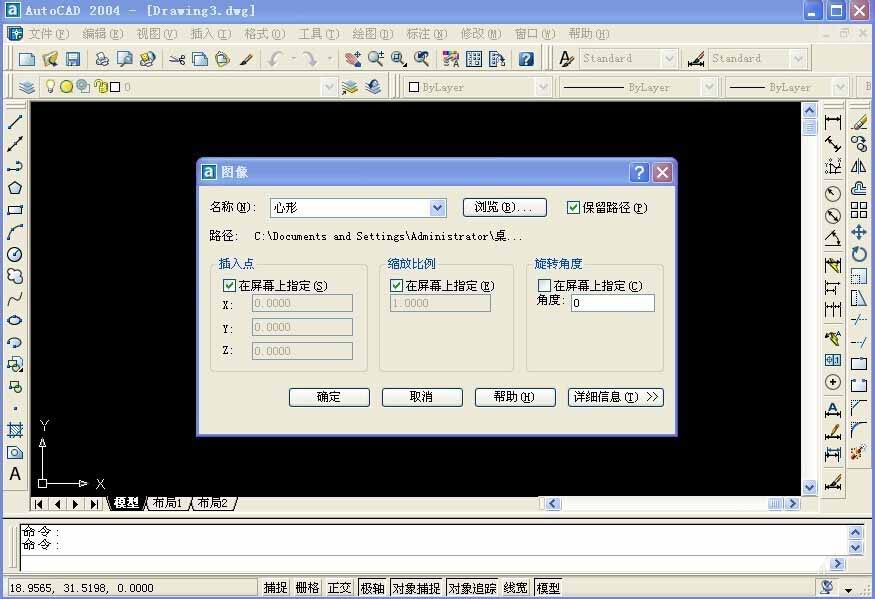

3、弹出对话框单击“确定”

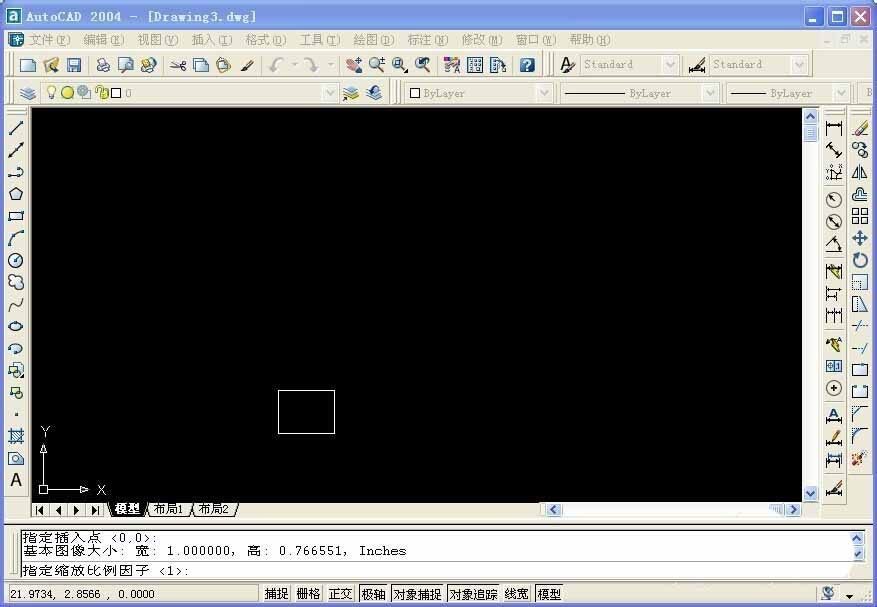

4、在绘图区内随便选一点，输入比例因子：1，按enter键。表示进行1比1的比例描画

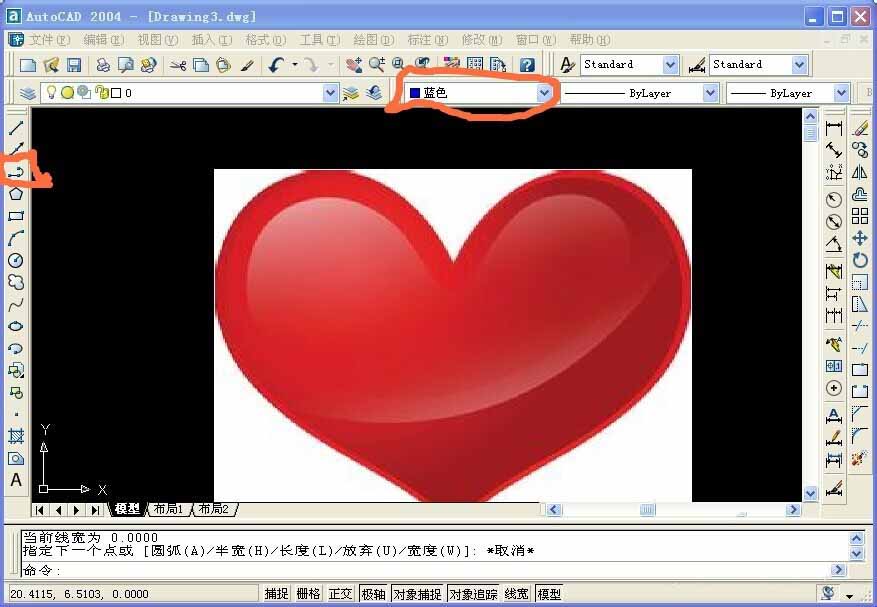

5、拖动鼠标放大后，选取一种颜色方便辨认，然后点“多段线”鼠标移到心形图片的边任意一点开始描画

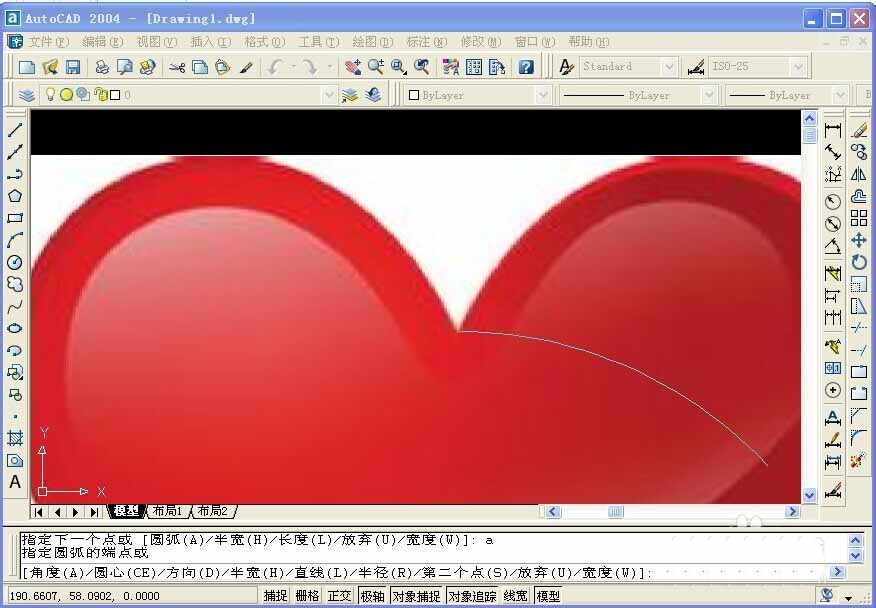

6、在命令行输入a确认表示用圆弧画，再输入S确认，鼠标移到心图形的第二个点直至画完

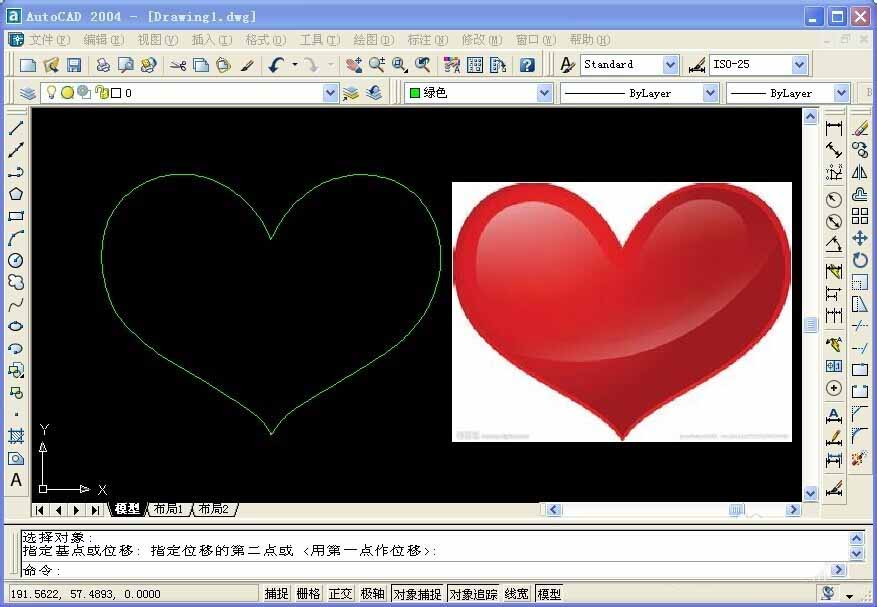

7、移开心形图片即描好。
