CAD轴线编号怎么画? cad轴线画法

本人菜鸟一个，今天用cad画图，画到轴线标注时，不会了，百度了半天也没有完整的说法，故今天做此教程！

1、打开cad，画轴线，命令是L,如下图：

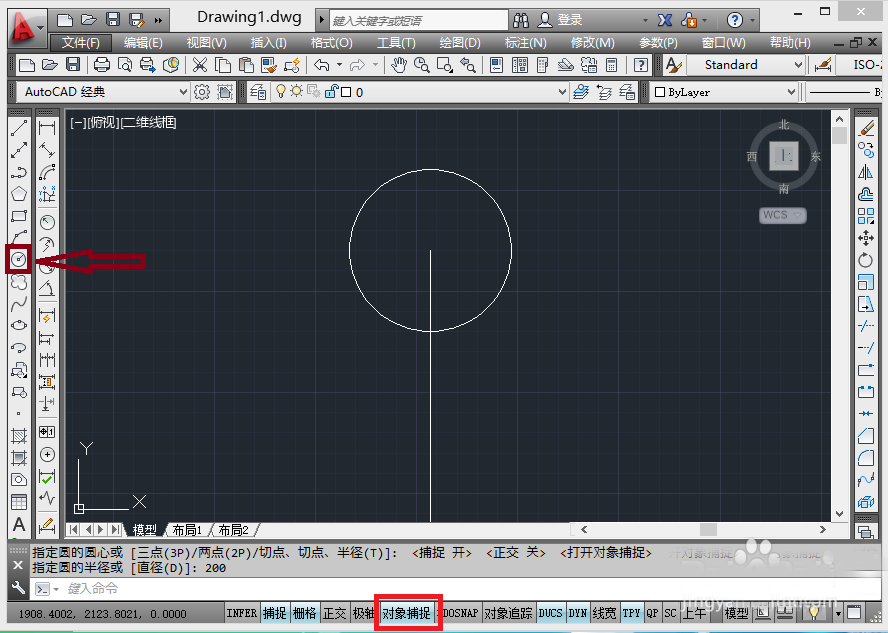

2、打开对象捕捉，在端点处画圆，如图：

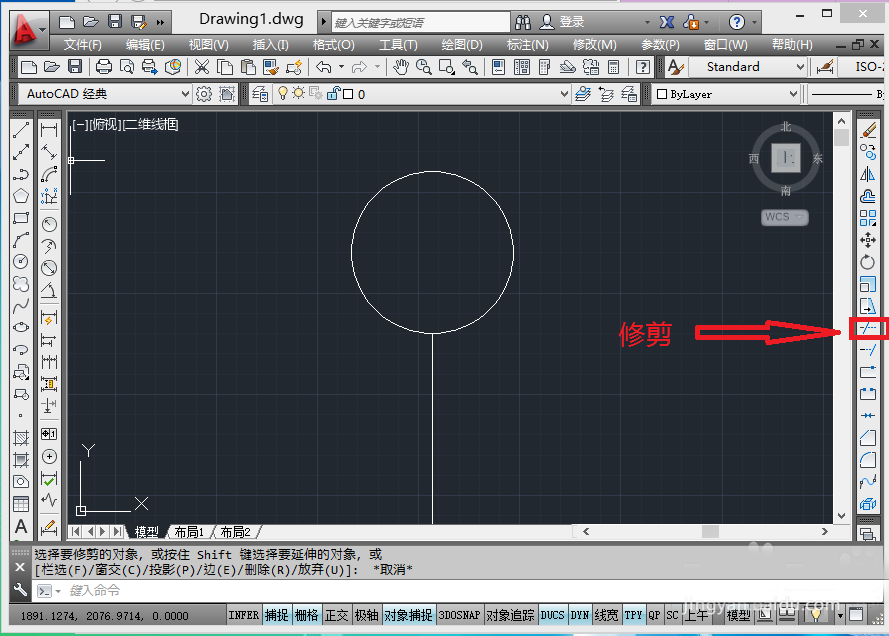

3、ctrl+a全选，tr修剪，去掉圆中多余的线，效果如下图：

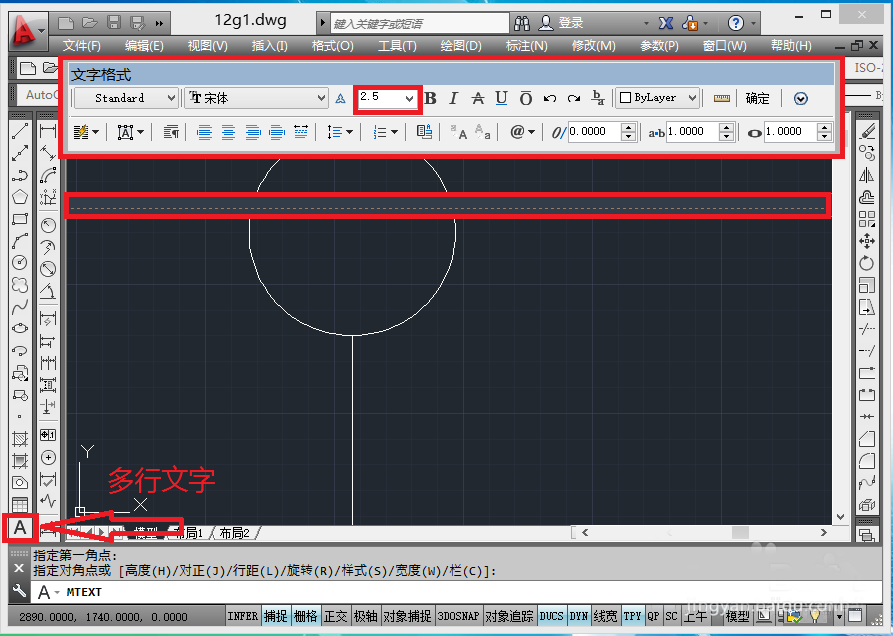

4、点多行文字（A)图标，在圆中拖一个矩形，接下来会弹出下图：

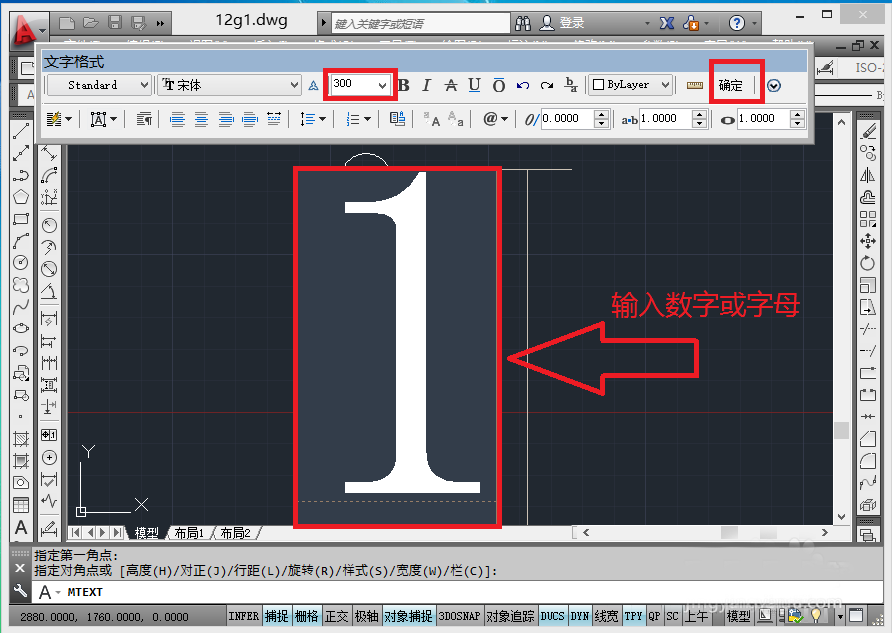

5、把字高改成比圆直径稍小一点，输入数字，点确定！

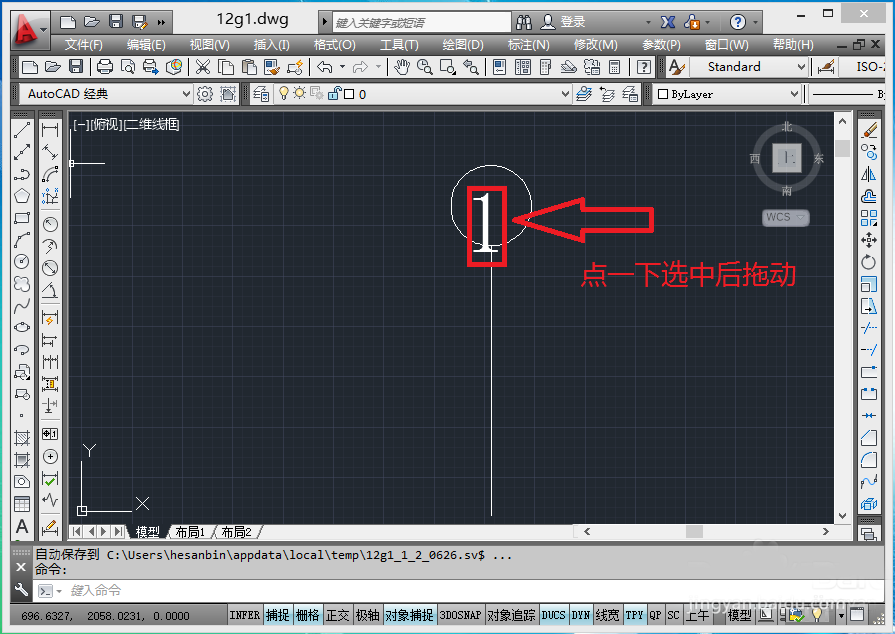

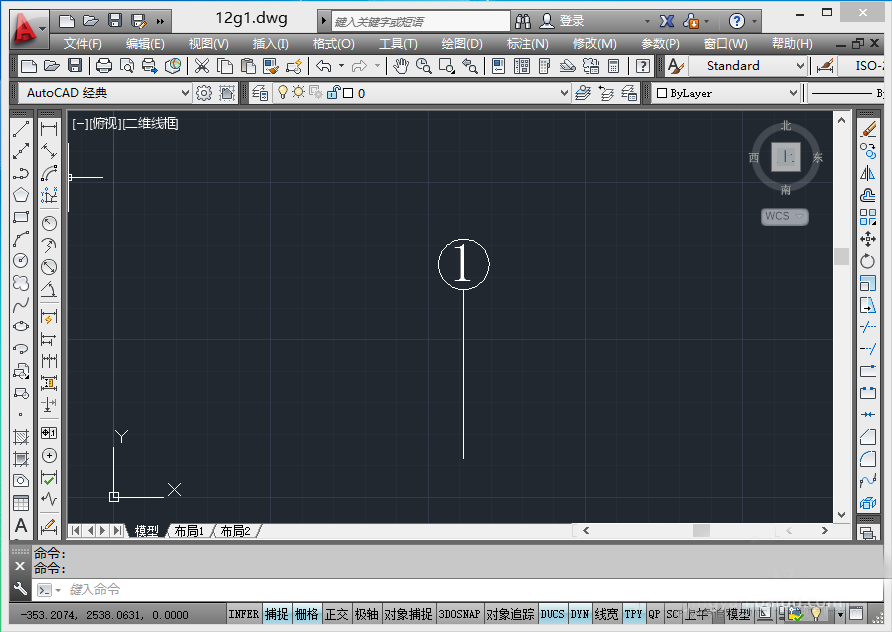

6、拖动数字到合适位置就大功告成了！是不是很不简单！
