天正建筑cad怎么绘制具有高差的地板?

cad中想要绘制具有高差的地板，该怎么绘制呢？下面我们就来看看详细的绘制方法。

1、打开天正建筑，绘制两个简单的房间，并生成地板，如下图所示

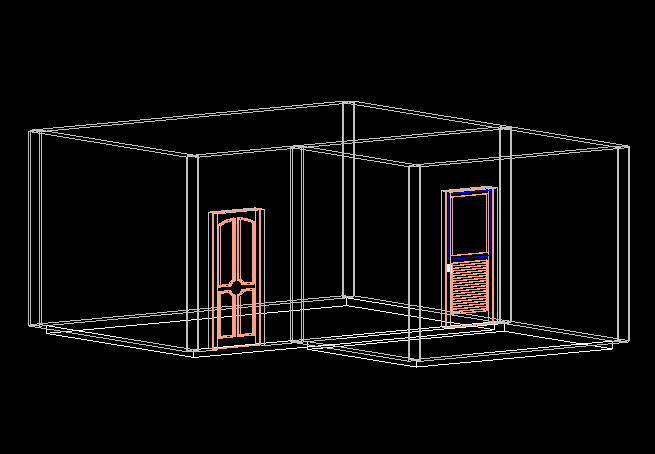

2、在命令行输入“3DO”，点击回车键，进入“受约束的动态观察模式”，然后可以直观的看到此时绘制好的房间，如下图所示

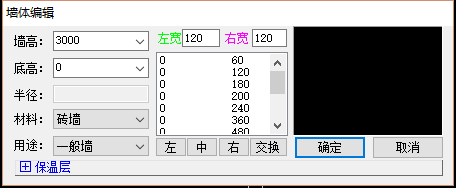

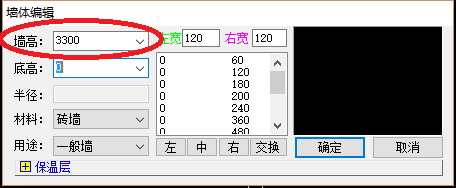

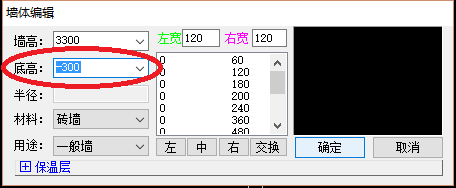

3、依次点击卫生间四周的的墙体，打开“墙体编辑”页面，修改墙体数据，然后点击“确定”，如下图所示

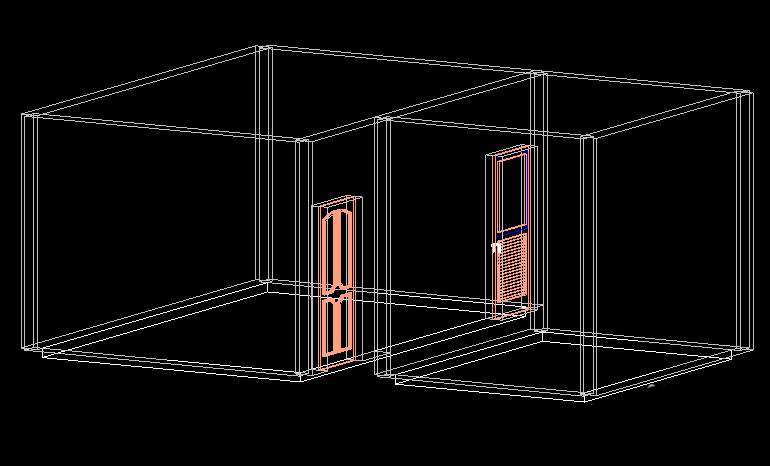

4、在命令行输入“3DO”，点击回车键，进入“受约束的动态观察模式”，然后可以直观的看到此时的房间，如下图所示

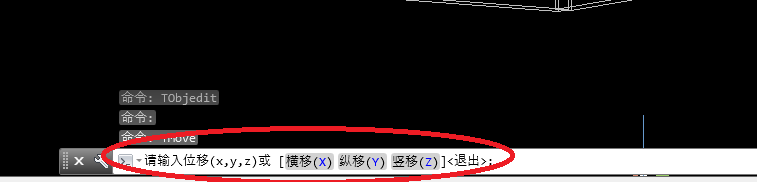

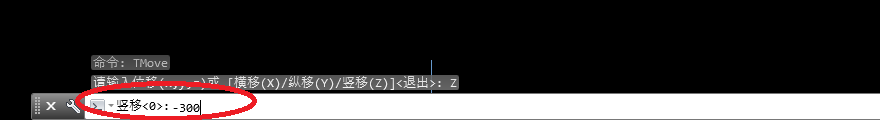

5、选择卫生间的地板，然后点击鼠标右键，选择“通用编辑”，并点击二次目录“移位”，此时根据命令行提示移动地板，如下图所示

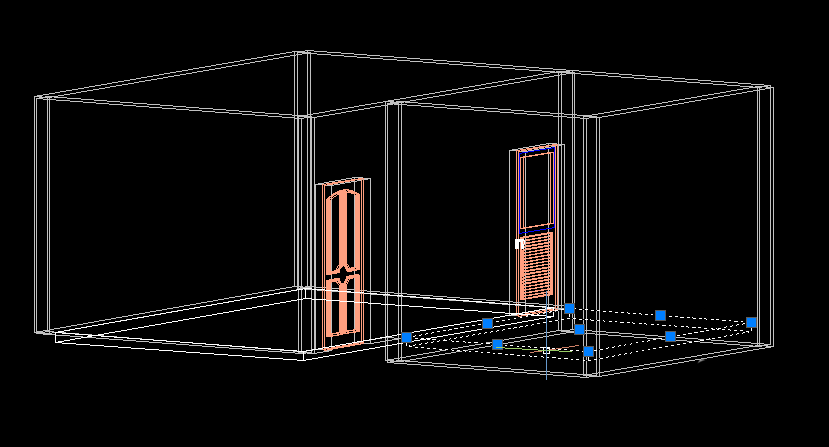

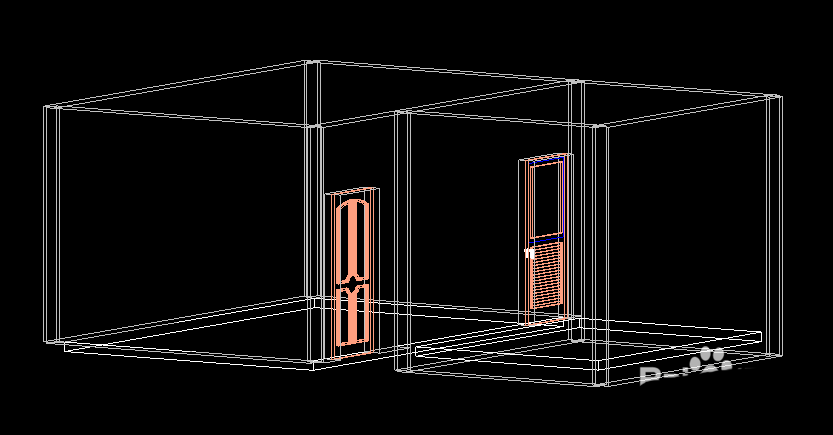

6、具有高差的地板绘制完成后，如下图所示

以上就是cad绘制具有高差的地板的教程，希望大家喜欢，请继续关注武林网。
