CAD2017怎么画标准的波浪线?

cad中可以自己绘制图形，想要绘制波浪线，该怎么绘制呢？下面我们就来看看详细的教程。

1、选择线型，加载"//"，然后点直线就可以了，不过有点不圆滑美观

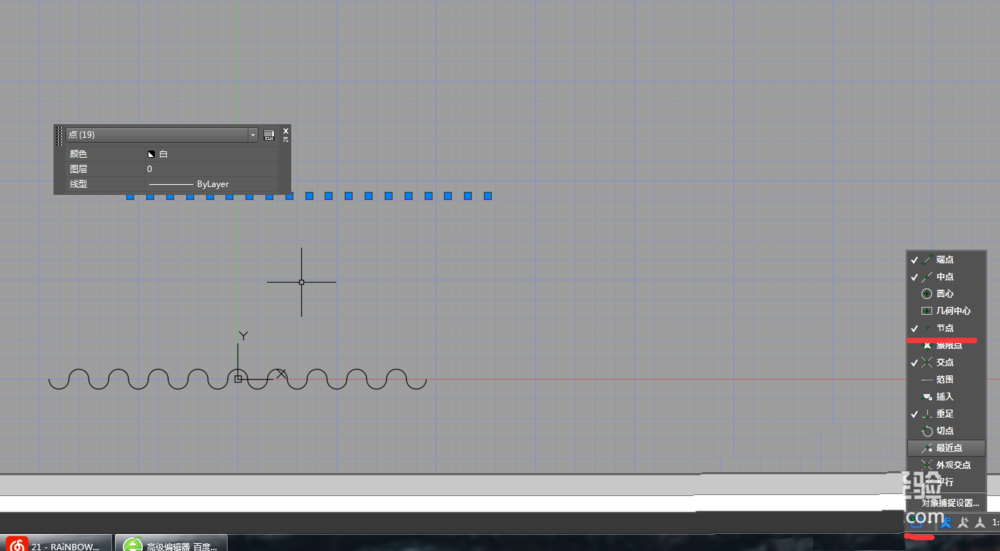

2、新建块，画一条不太长的直线，指令DIV，然后分割直线，输入等分数目，然后删除直线，留下等分点

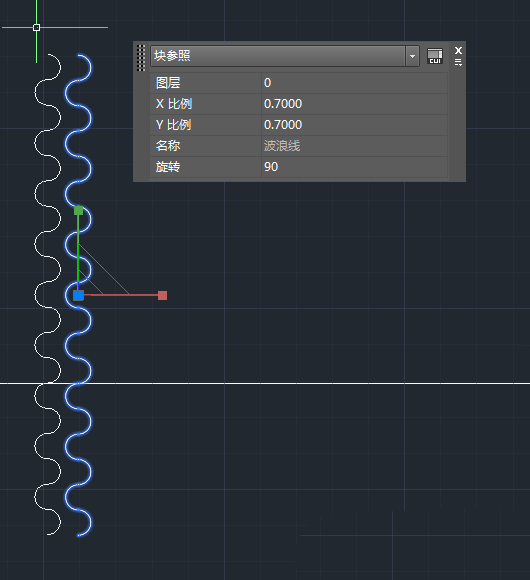

3、用半圆弧连接起来就行了，图中是10mm，40个等分，如果觉得波动太大可以调整块的Y轴比例

以上就是cad绘制波浪线的教程，希望大家喜欢，请继续关注武林网。
