CAD图纸怎么设置打印线宽?

cad图纸中的线条想要设置线宽，该怎么设置呢？下面我们就来看看详细的教程。

方法一：通过多义线设置线宽

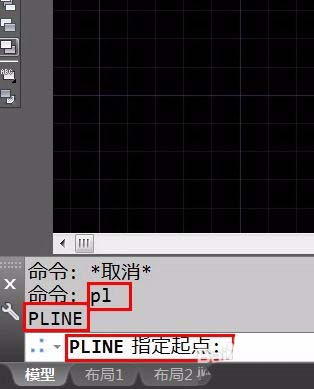

1、使用多义线来控制打印输出的线宽。具体的步骤，鼠标左键点击工具栏“绘图”里面第三个图标，启动多义线命令。或者在命令框内输入“PL”，同样也可以启动多义线命令。

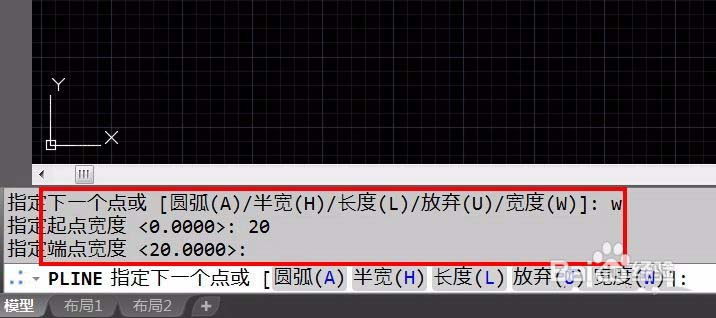

2、通过参数W来设置宽度，前面我们的例子出图比例为1:10，计划打印宽度为2mm，因此绘制的线宽应为20mm。

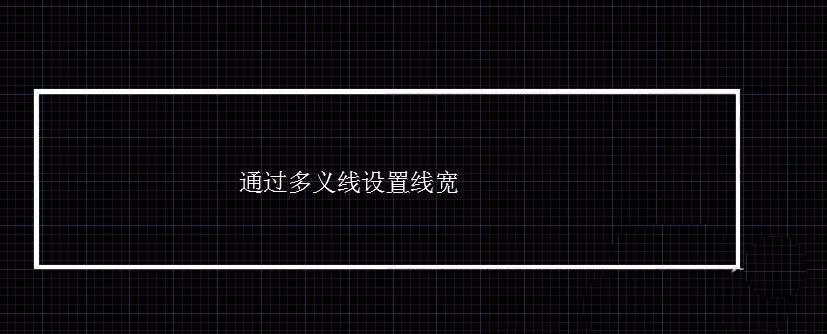

3、然后就可以绘制矩形了。绘制完成如下图

方法二：通过线条格式定义线宽

CAD所有线条，无论直线曲线，都有几个特性可以设置，包括线型，图层等，当然，也包括线宽。

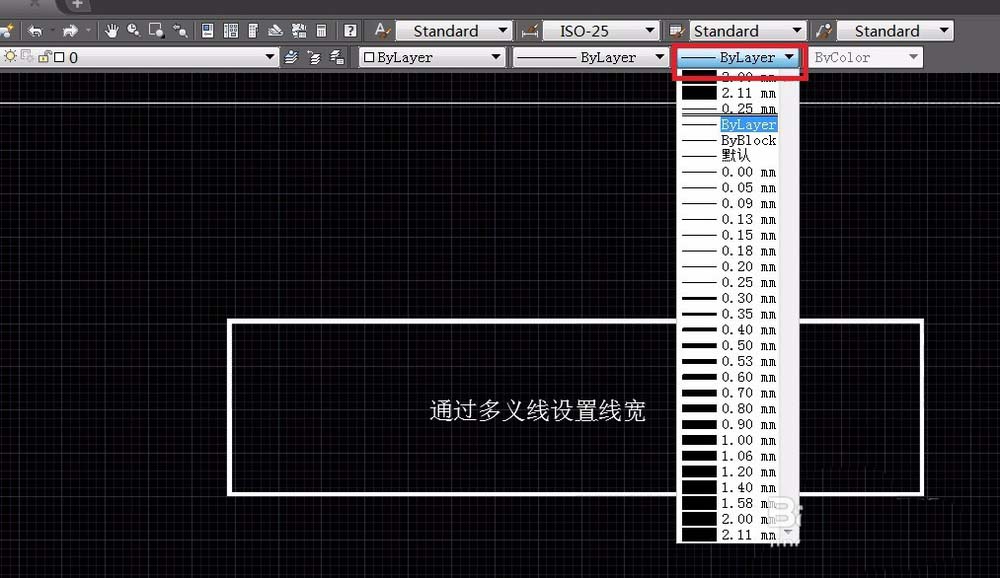

1、线宽的设置在“特性”工具栏里面。

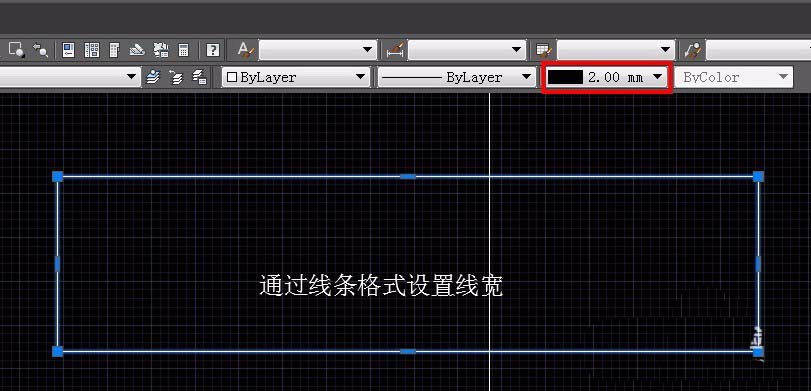

2、先选中想要设置线宽的矩形，然后在特性工具栏中将线宽调整为2mm。

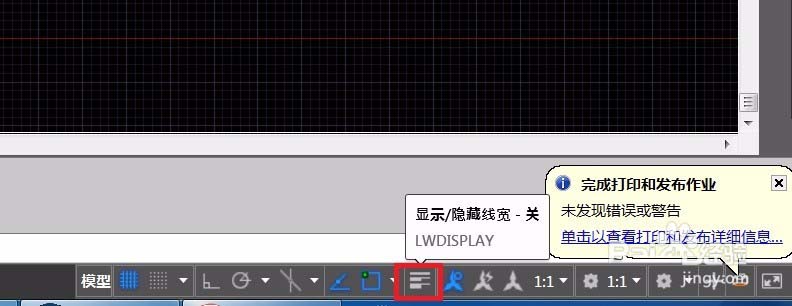

3、线宽虽然调整了，但是显示仍然为细线。这时候我们可以通过“显示线宽”开关来将线型宽度显示出来。

三、比较两种方法

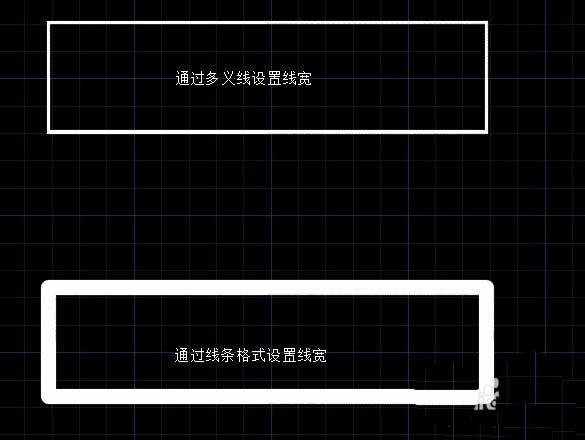

1、先来比较下在CAD界面下显示的效果。

很明显，多义线的线宽显示是精确的，所见即所得。但是通过特性定义的线宽，显示效果明显有缺陷。线宽显示很怪。

2、再来比较打印输出的效果

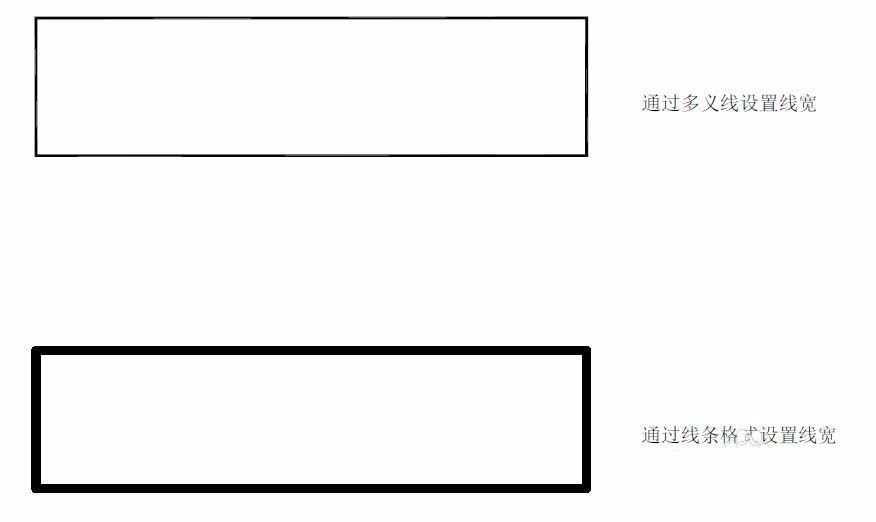

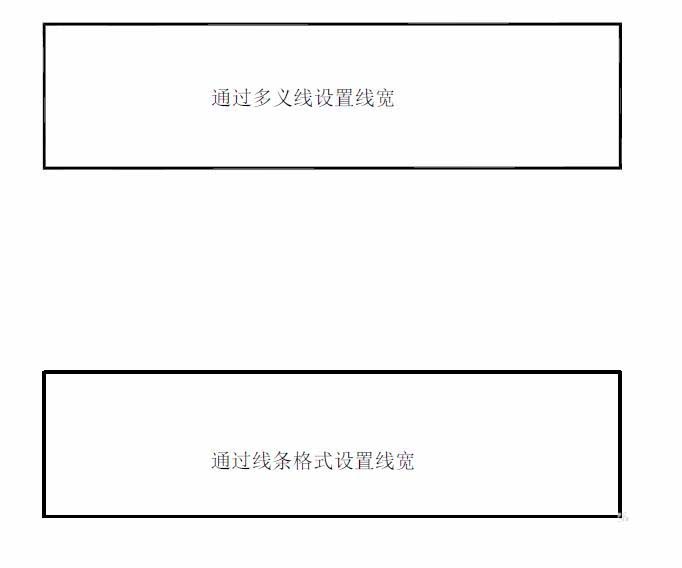

在打印输出成A1图纸时，两种设置打印出来的效果基本一致。但是如果缩印成A4图纸时，多义线设置会按照比例调整线宽，打印效果很不错。但是特性设置的线宽仍保持在2mm，因为打印出来的效果与预设效果相差比较多。

以上就是关于cad图纸但因是线宽的设置方法，因此比较下来，还是更推荐使用多义线来设置打印线宽，希望大家喜欢，请继续关注武林网。
