CAD排水系统图纸怎么画隔膜阀? CAD隔膜阀的绘制方法

cad图纸想要画隔膜阀，该怎么画呢？下面我们就来看看详细的教程。

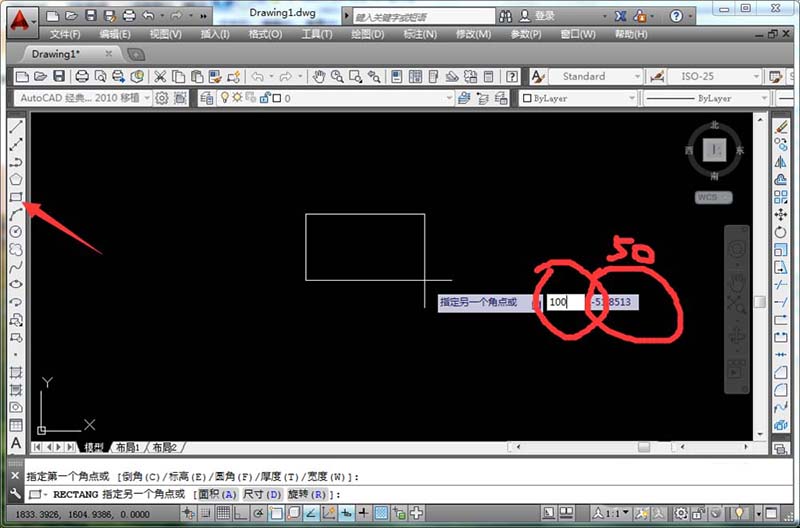

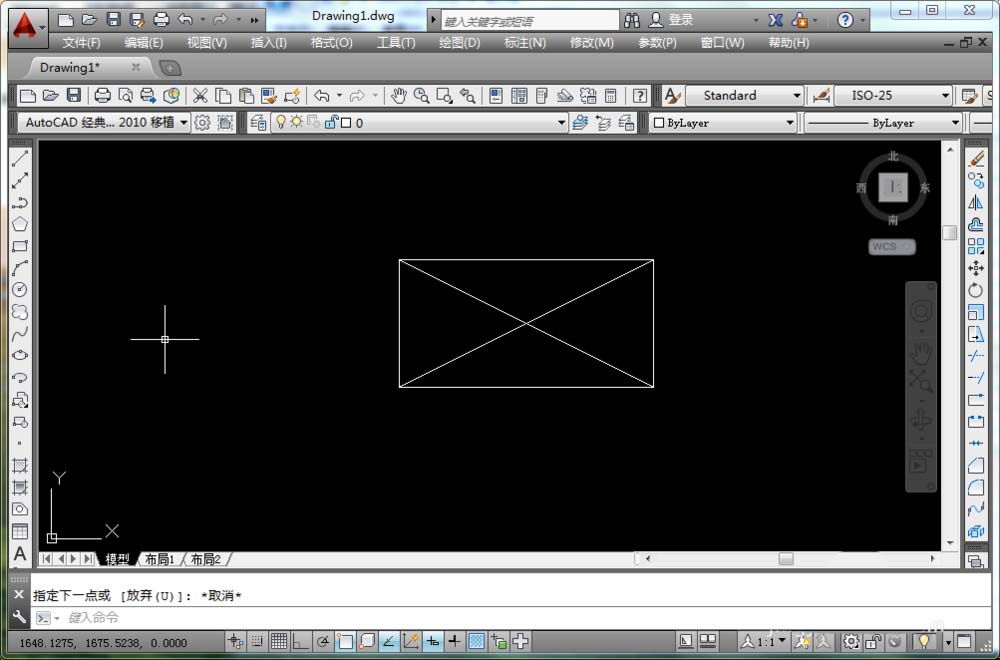

1、先用矩形工具绘制一个长100，宽50的矩形。在矩形内画出对角线；

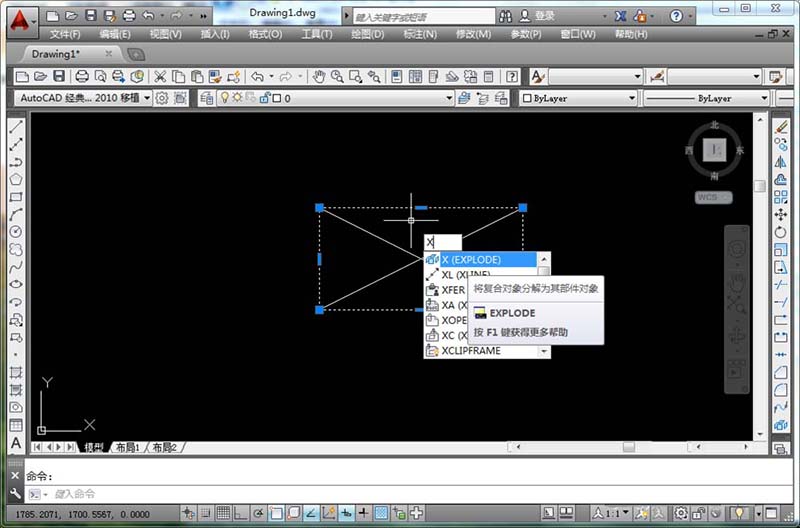

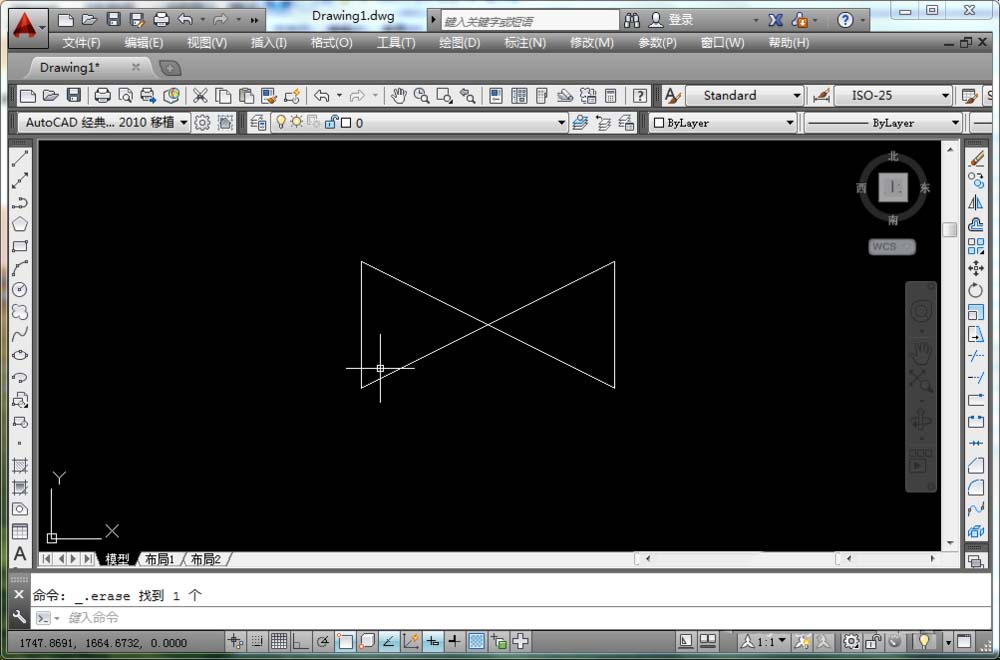

2、用快捷键【x】拆分矩形；删除矩形两条长边；

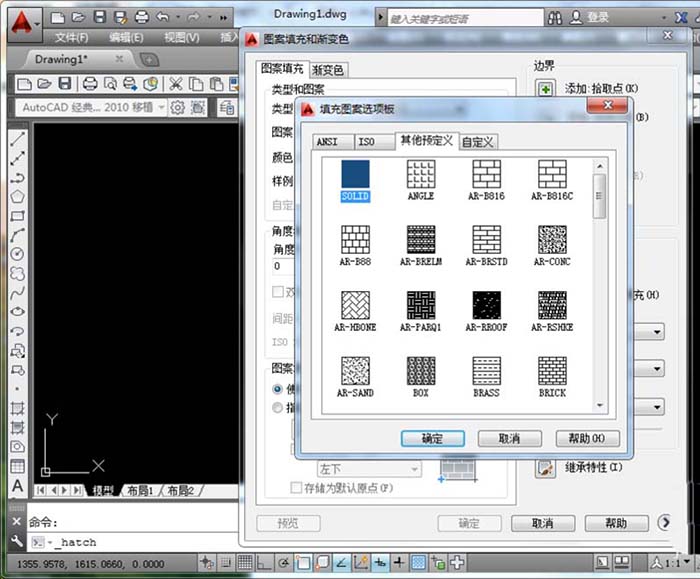

3、在矩形对角线相交处画一个半径15的圆，将圆填充黑色，连接管线；

4、在圆的圆心画一条长30的竖线；

5、在竖线顶端两侧各画上长15的线。

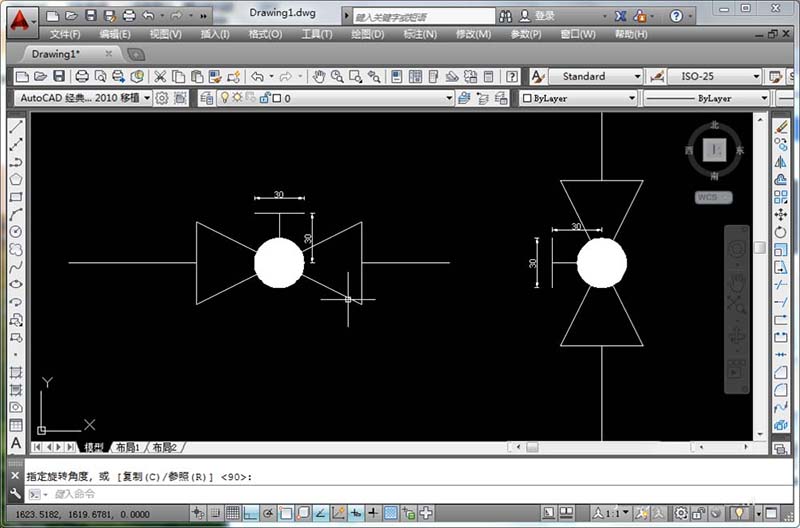

6、方向旋转即可，大小可以等比例缩放。这就是给排水中的隔膜阀绘制。

以上就是CAD隔膜阀的绘制方法，希望大家喜欢，请继续关注武林网。
