cad怎么设置一键生成效果的标注样式?

AutoCAD是工程制图必备软件。但怎样设置标注样式，就连多数有经验的从业者都不知其所以然，面对接手的文件里不规范的标注样式，修改起来费时费力，有时甚至完全摸不着头脑，还得重建样式。其实只要遵循规范的设置参数，再修改或新建标注样式时，几乎可以做到“一键生成”，具体该怎么设置呢？下面我们就来看看详细的教程。

一、设置标注样式的最大误区

1、很多人都不了解“全局比例”的功能，让它保持默认参数“1”。这个误区不只是新手的误区，而这个参数也正是实现“一键生成”的关键。

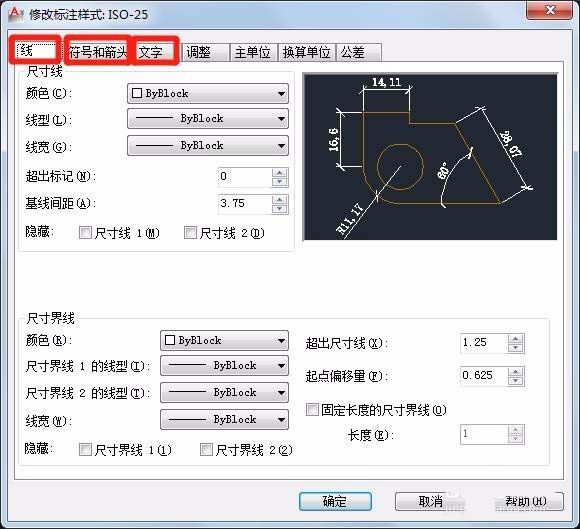

2、在“全局比例”参数为“1”时，针对不同比例的尺寸标注，都要分别修改“线”、“符号和箭头”、“文字”选项卡中的各种参数，费时费力。

3、下面重新认识一下标注样式的基本参数，体会一下规范的设置怎样实现“一键生成”。

二、规范的设置 - 认识基本的尺寸标注

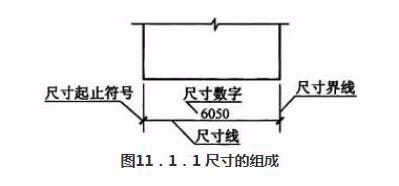

以建筑行业制图为例，先认识一下尺寸标注的基本构成部分。（下图摘自《房屋建筑制图统一标准》GB/T50001-2017）

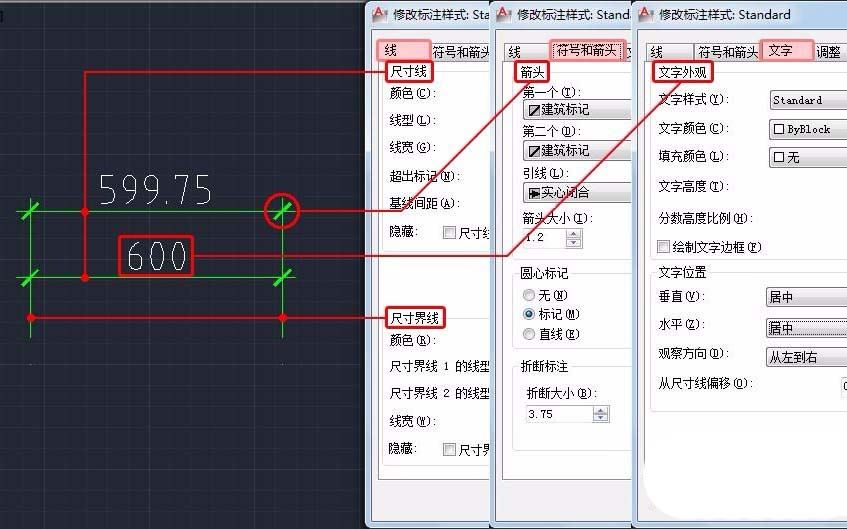

再认识一下基本的尺寸标注在AutoCAD中所对应的设置选项。

三、规范的设置 - 按实际尺寸设置参数

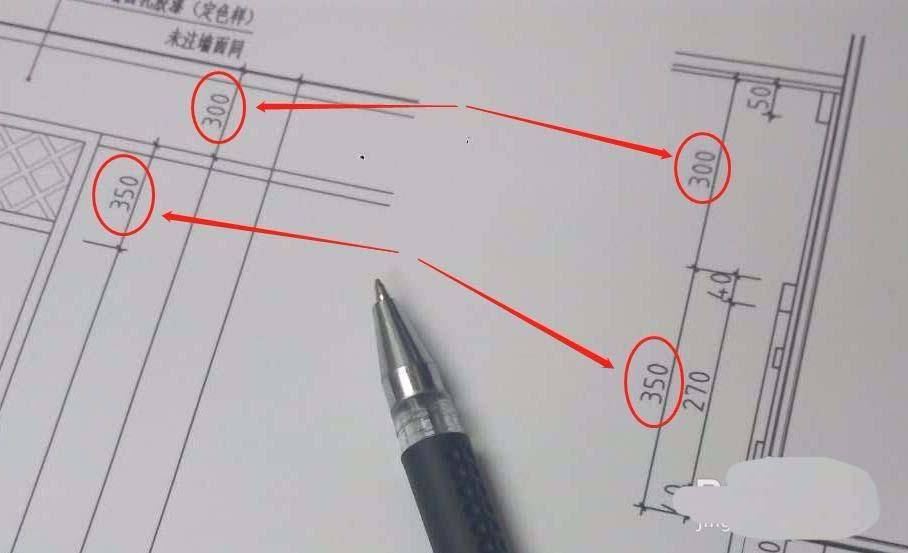

在图纸中，不同比例的标注，文字高度、箭头符号的大小都是一样的。不一样的只是比例，对应参数设置中的“全局比例”。下图中，同样是“300mm”、“350mm”的尺寸，右侧剖面大样（1:10）比左侧立面图（1:20）放大一倍，但文字高度、箭头符号等所有标注元素都保持了同样的大小和外观样式。

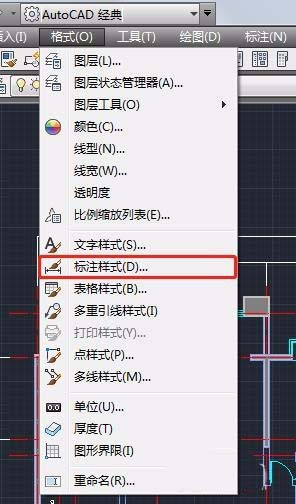

1、打开“标注样式”设置窗口。下列方式可以打开“标注样式”设置窗口。

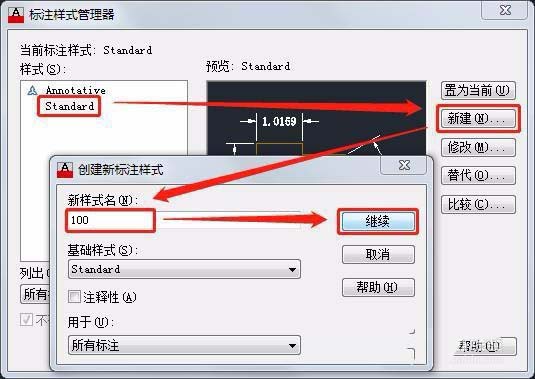

2、以比例“1:100”为例，新建“1:100”标注样式。以系统默认样式“Standard”为基础样式，点击“新建”；“新样式名”命名为“100”（1:100之意），点击“继续”。

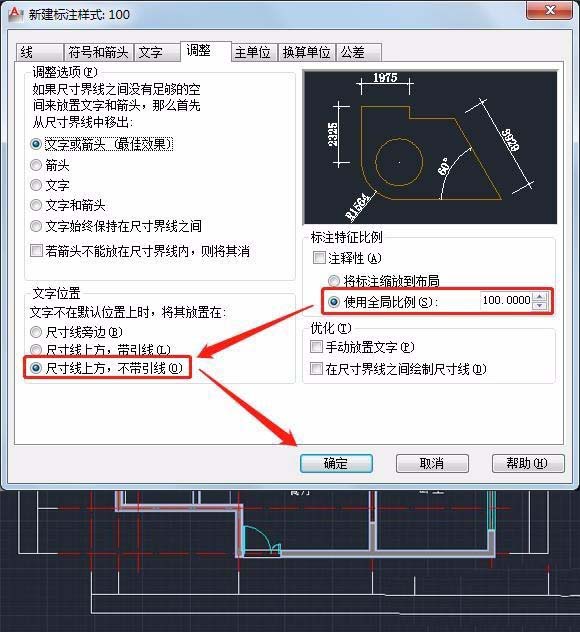

3、“调整”选项卡中的关键设置。下图设置释义：

“使用全局比例：100”：即比例1:100，按1:100比例打印后，样式中的所有参数就是打印在图纸上的大小；

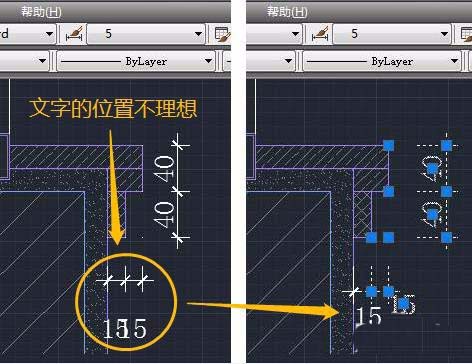

“文字位置：尺寸上方，不带引线”：拖动文字位置时，标注的其它部分不受影响（见下方图示）。
