AutoCAD画图时如何让直线标注显示直径符号?

2020-07-20 13:41:35
字体:
来源:转载
供稿:网友

AutoCAD画图时如何让直线标注显示直径符号?CAD这款图像处理软件很多网友都入手了。那么在使用过程里,想让直线标注显示直径符号,如何操作呢?下文是小编为大家整理的关于AutoCAD画图时让直线标注显示直径符号的操作流程,感兴趣的朋友快来了解一下吧。



CAD画图时让直线标注显示直径符号的操作流程

      1、 首先,我们打开标注样式管理器,点击“修改”,找到主单位选项卡。

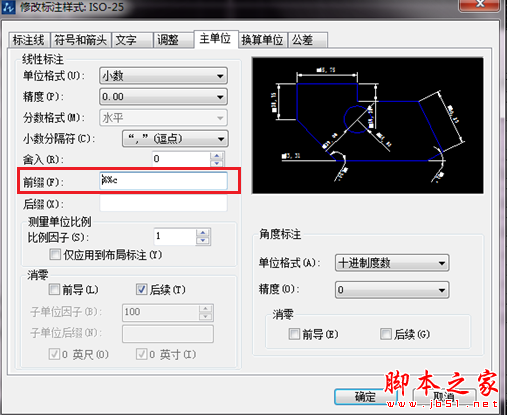

      2、在主单位下找到前缀,在前缀这一栏中输入%%c(注意:输入字符时必须是英文输入法状态),然后点击“确定”。

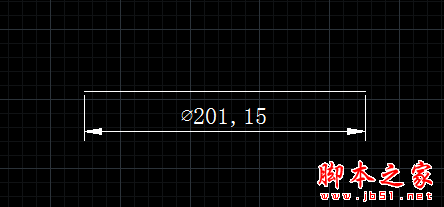

      3、这时我们对直线进行标注时就会有直径符号Φ显示出来了。

      上文就讲解了CAD画图时让直线标注显示直径符号的操作流程,希望有需要的朋友都来学习哦。
