cad绘制的建筑图纸中想要想要添加照明灯具,该怎么绘制灯具呢?下面我们就来看看详细的教程。

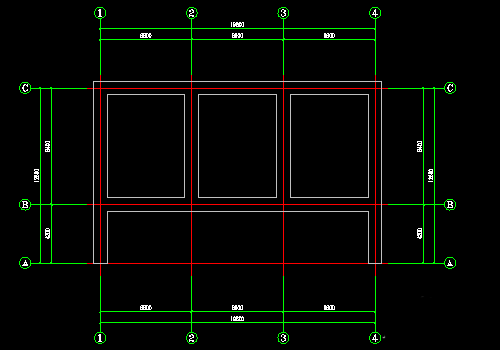

1、首先我们在图形中绘制轴网和标注轴网。下图是绘制好的轴网。

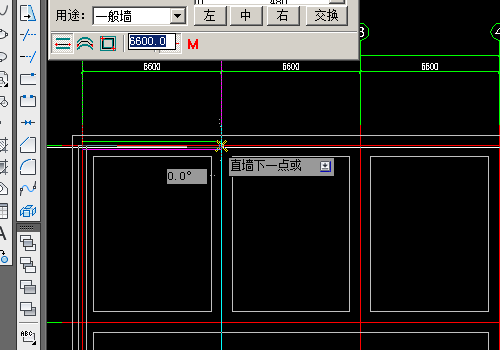

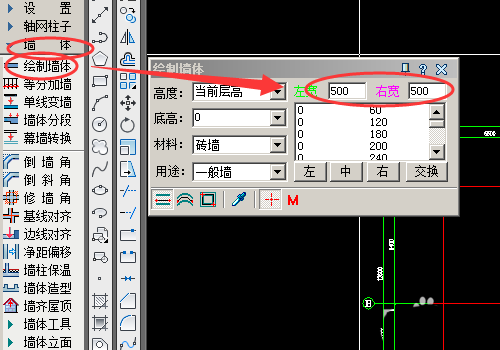

2、我们点击左侧的工具栏点击墙体,然后选择绘制墙体,在弹出的窗口中把墙体的宽度设置为基础的宽度。
3、然后用绘制墙体的方法绘制基础。

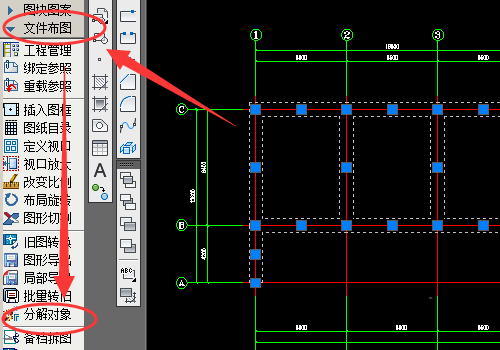

4、我们选择我们绘制好的墙体,然后点击左侧工具栏中的文件布图,然后点击分解对象。
5、分解后我们就可以用墙体工具继续在图形中绘制基础墙体了。

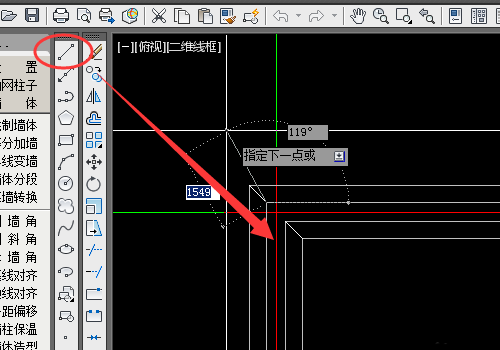

6、然后我们用直线工具把坡线绘制一下即可完成基础的绘制。

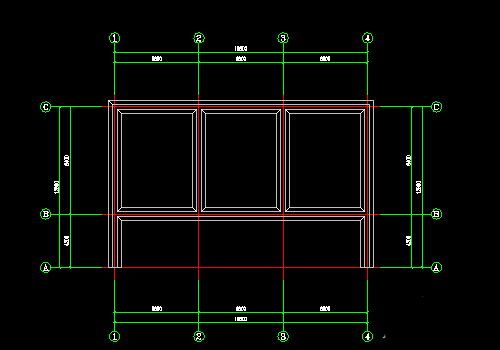

7、这是绘制好的基础平面图。如果需要我们可以在图中插入图框。

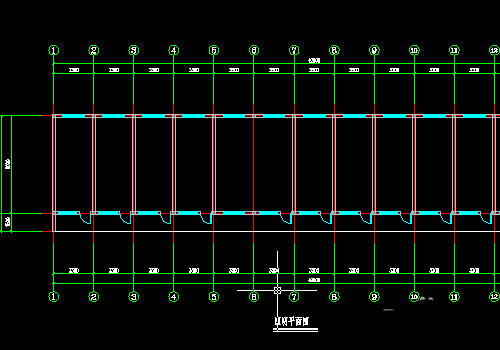

8、打开绘制好的建筑平面图。

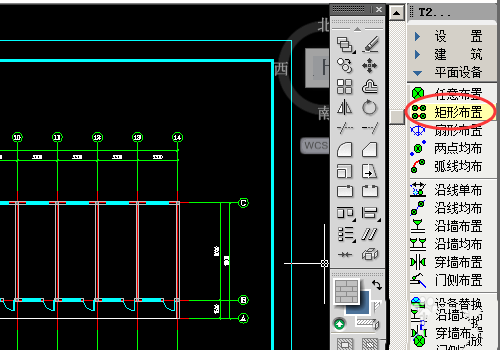

9、然后我们点击右侧工具栏中的平面设置选择下面的矩形布置。

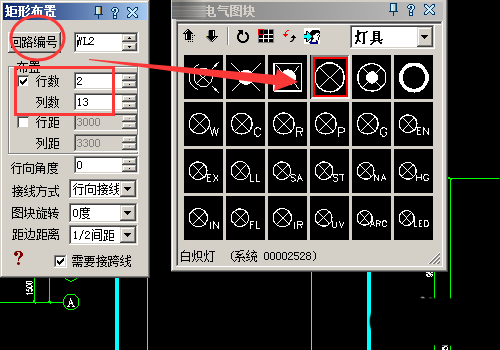

10、在弹出的电气图块中设置回路编号,然后设置布置的灯具的行数及列数,完成后选择我们要绘制的灯具的样式。

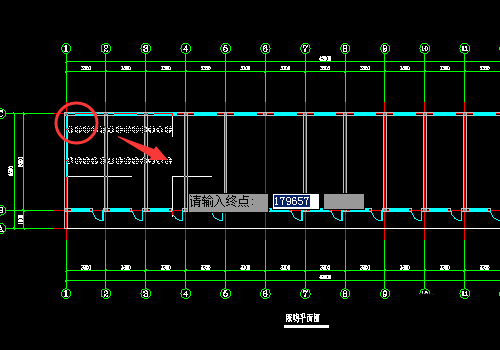

11、然后我们点击图形中绘制区域点击在需要绘制灯具的地方点击左上角,然后拉动鼠标。

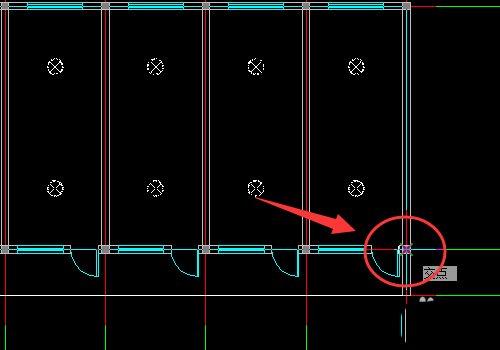

12、然后在需要拉框的对角点基点确定。
13、在需要的位置设置连接多排的导线,点击即可确定。

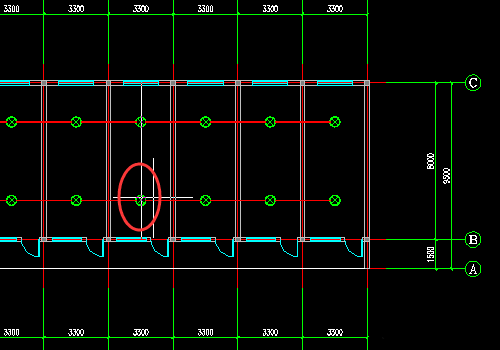

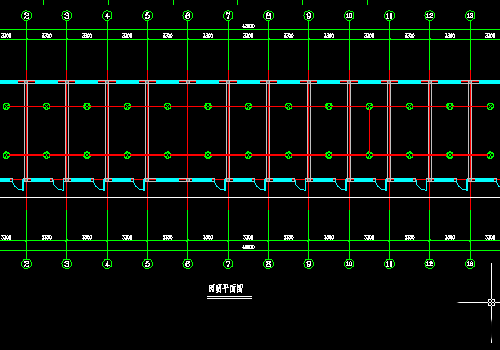

14、这是绘制好以后的灯具图。
以上就是cad给图纸添加灯具的教程,希望大家喜欢,请继续关注武林网。
