cad怎么绘制半圆形的零件平面图?

2020-07-20 13:41:22
字体:
来源:转载
供稿:网友

经常使用cad绘制一些零件图形,该怎么绘制零件平面图呢?下面我们就来看看详细的教程。

1、先画一个半径五十里面二十五的圆然后向右偏移30

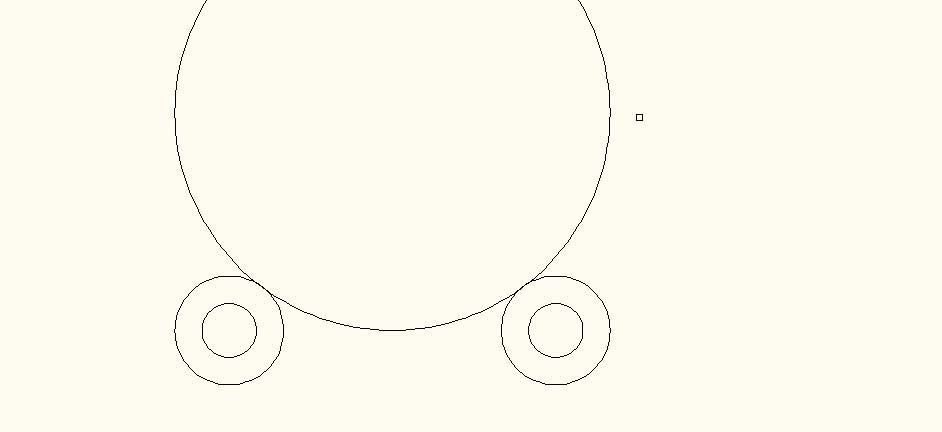

2、然后用相切,相切半径画200的圆,相切点在左右外圆上半部分点。

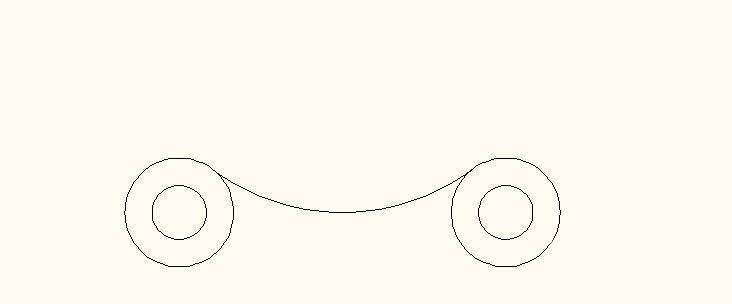

3、修剪后

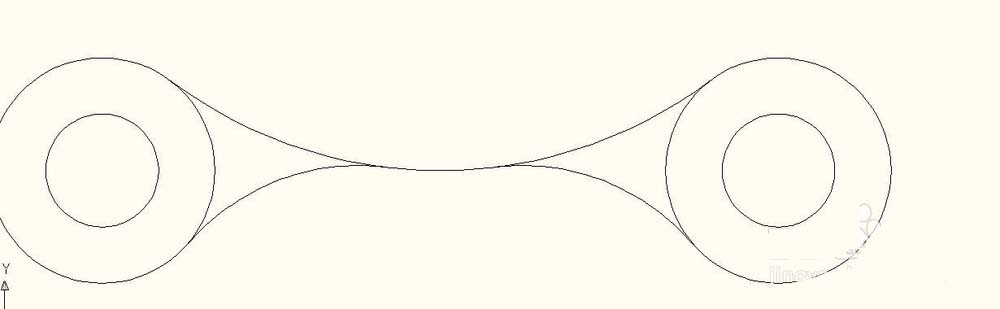

4、然后同样用相切相切画圆,半径100,相切点为左边圆下半部分和半径200的圆弧点上,并镜像修剪后可得

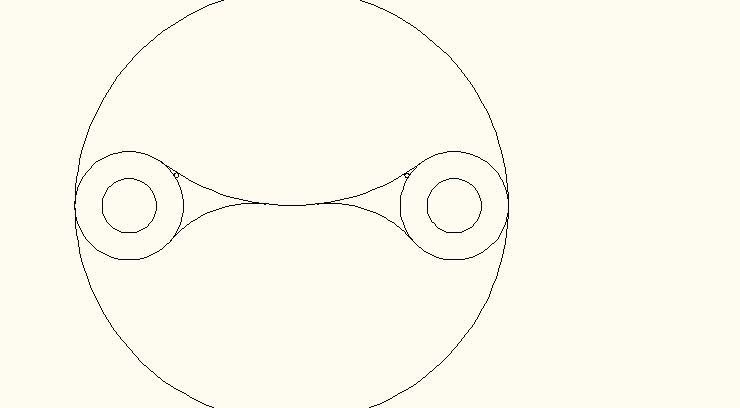

5、在左边圆弧里面画相切相切半径2的圆并镜像,然后用两点画圆,两点分别为最左边的圆的端点和最右边圆的端点,如图所示。

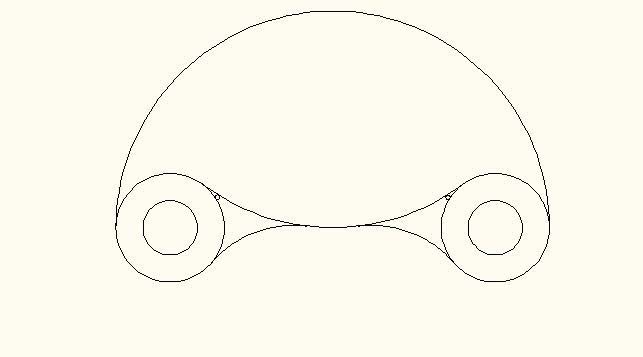

6、然后修剪后可得

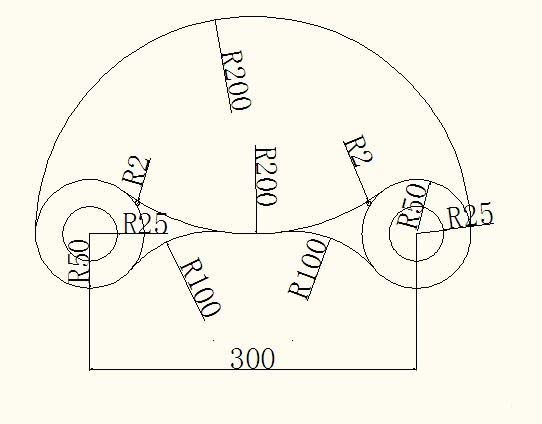

7、最后标注即可完成

以上就是cad绘制半圆形零件平面图的教程,希望大家喜欢,请继续关注武林网。
