cad怎么绘制标准的A3图框? cad做a3图框的教程

cad中绘制图纸的时候，需要绘制一个图框，该怎么制作a3图框呢？下面我们就来看看详细的教程。

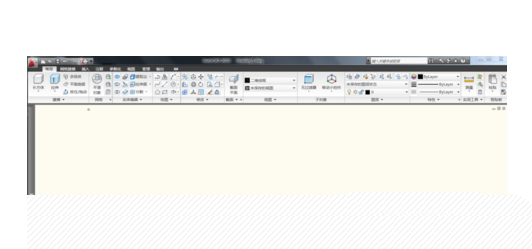

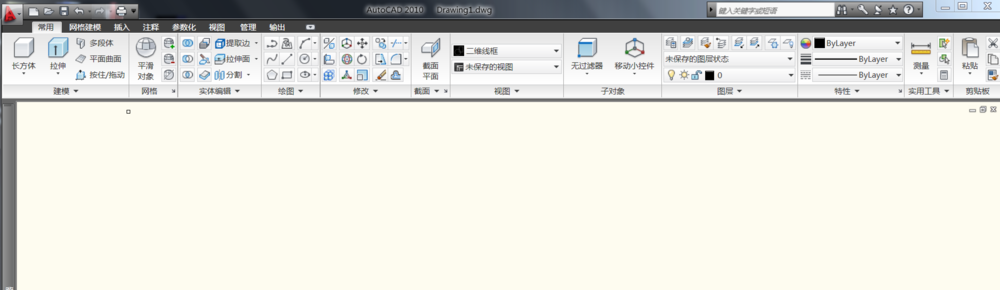

1、打开CAD软件，然后进入到如下的页面

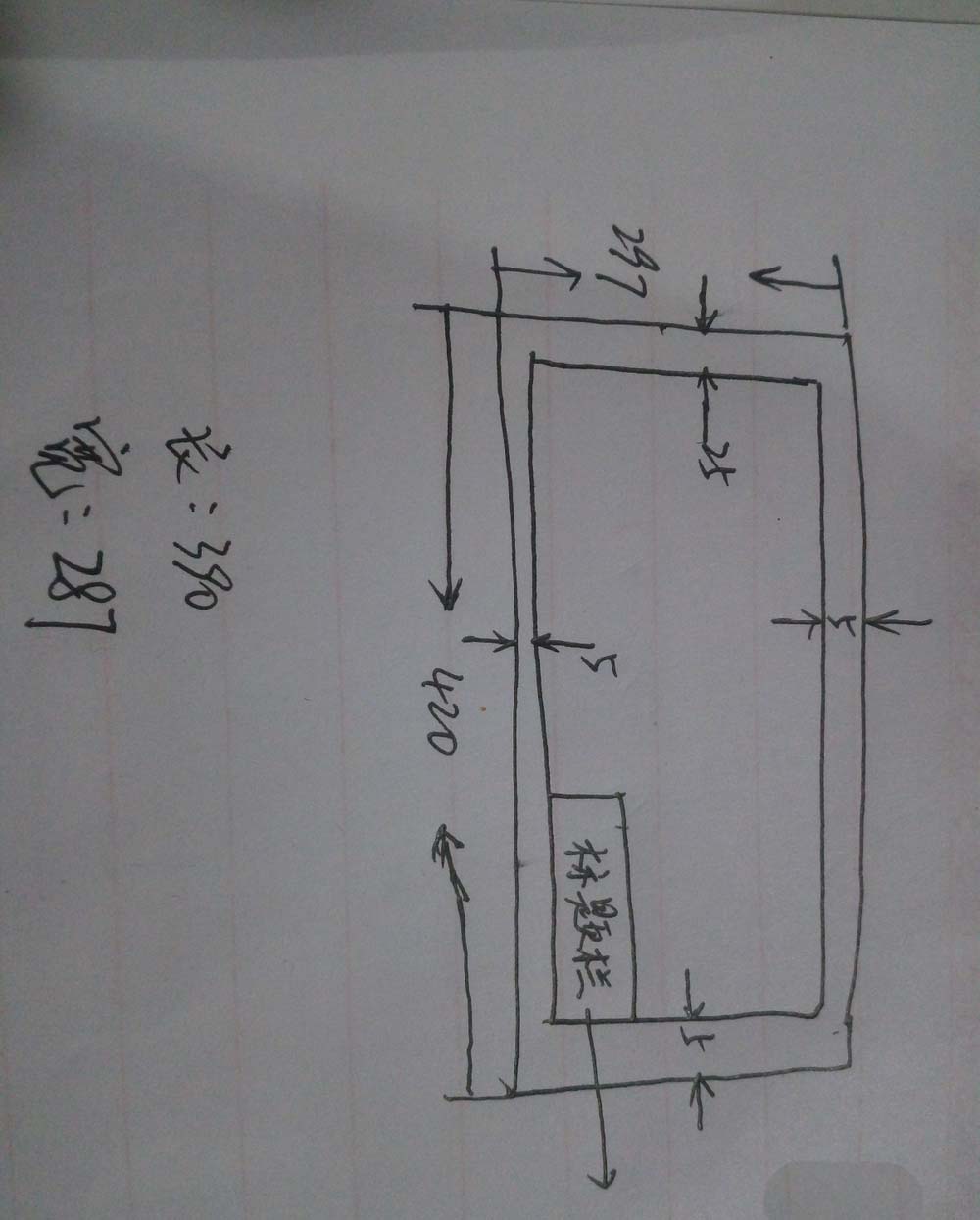

2、然后策划图框的大概样子，如图长宽高，一张A3的图纸标准尺寸为420*297，然后图框的画就为390*287

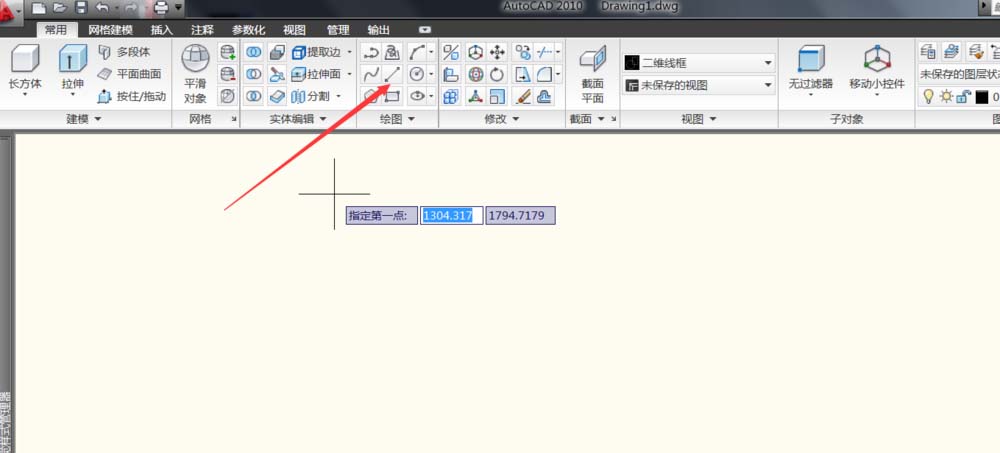

3、然后就可以开始画了，如图先画390*287的矩形。

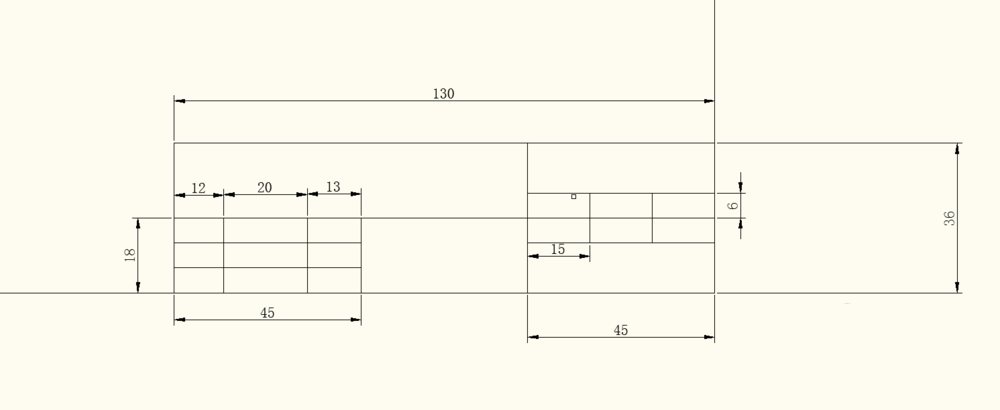

4、画完大图框的矩形后就可以用直线来画标题栏了。对于A3图纸的标题栏的要求如下

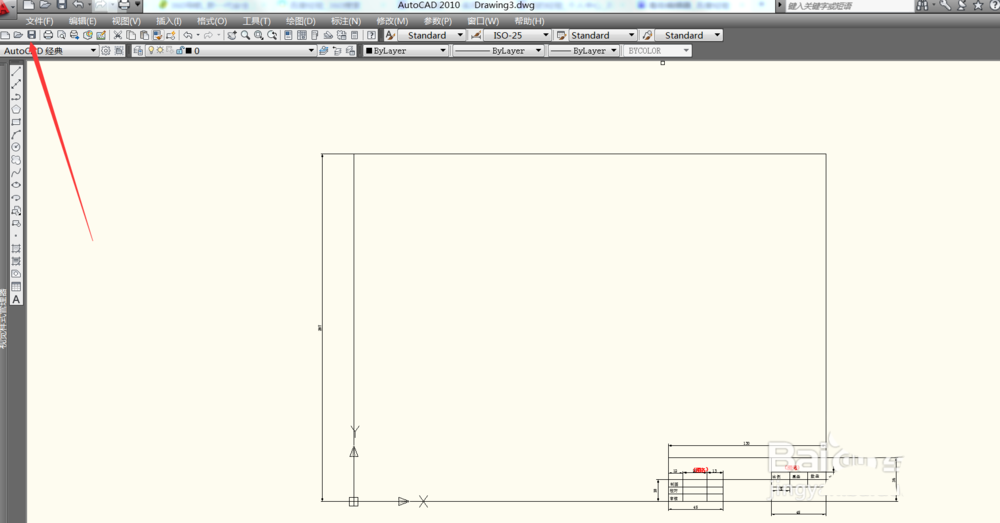

5、按照上述的步骤画完就可以点击保存了。

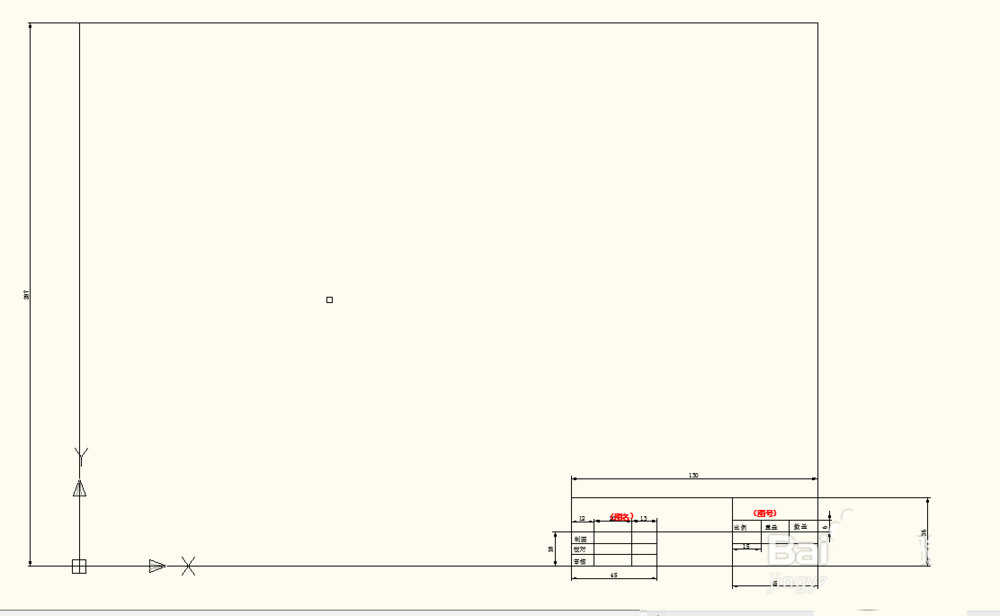

6、完成后你将看到的整张图框是这样的。然后就可以开始正式画图了。还有要注意图框要用粗实线。

以上就是cad绘制标准A3图框的教程，希望大家喜欢，请继续关注武林网。
