cad中想要绘制餐桌平面图,该怎么绘制呢?下面我们就来看看cad绘制餐桌平面图的教程。

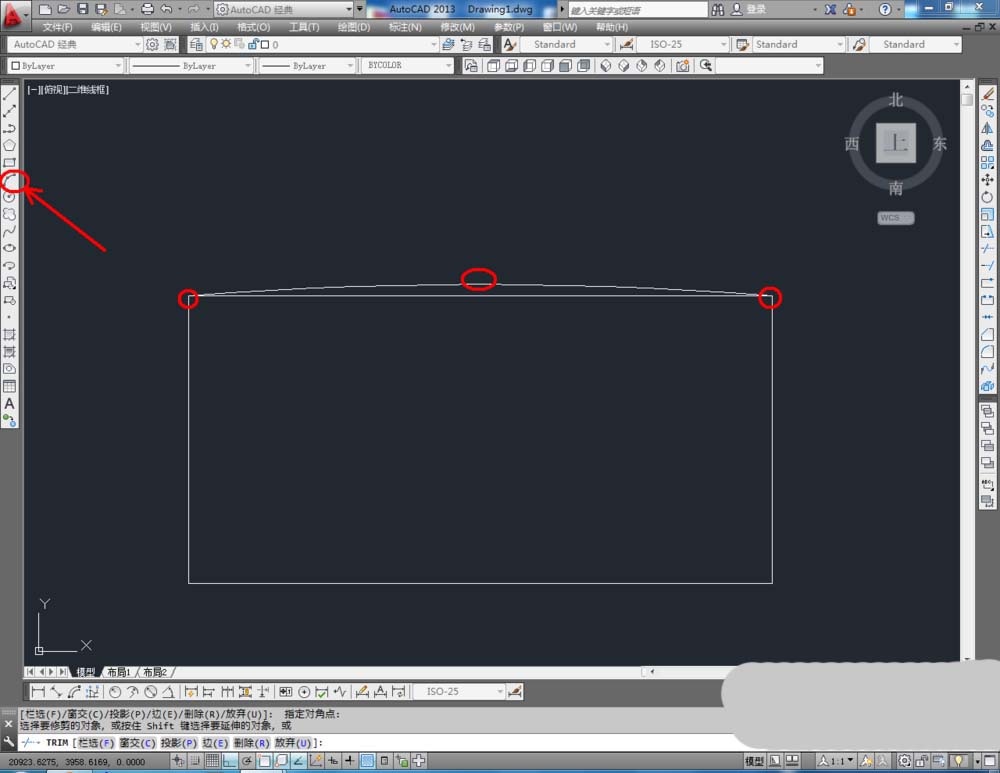

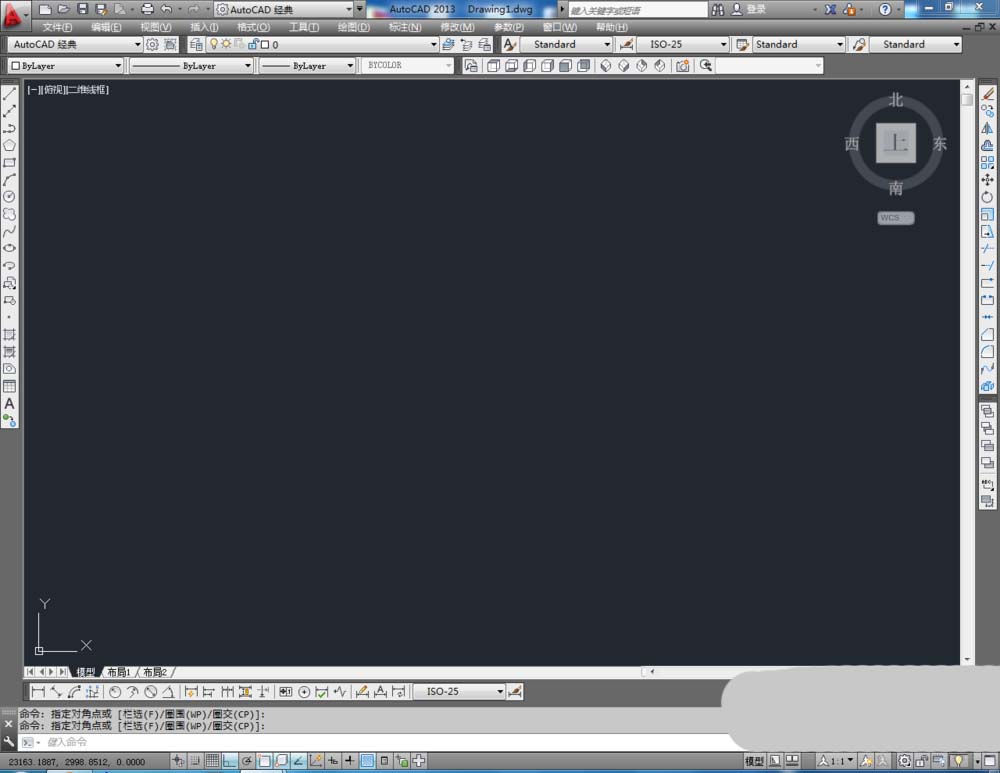

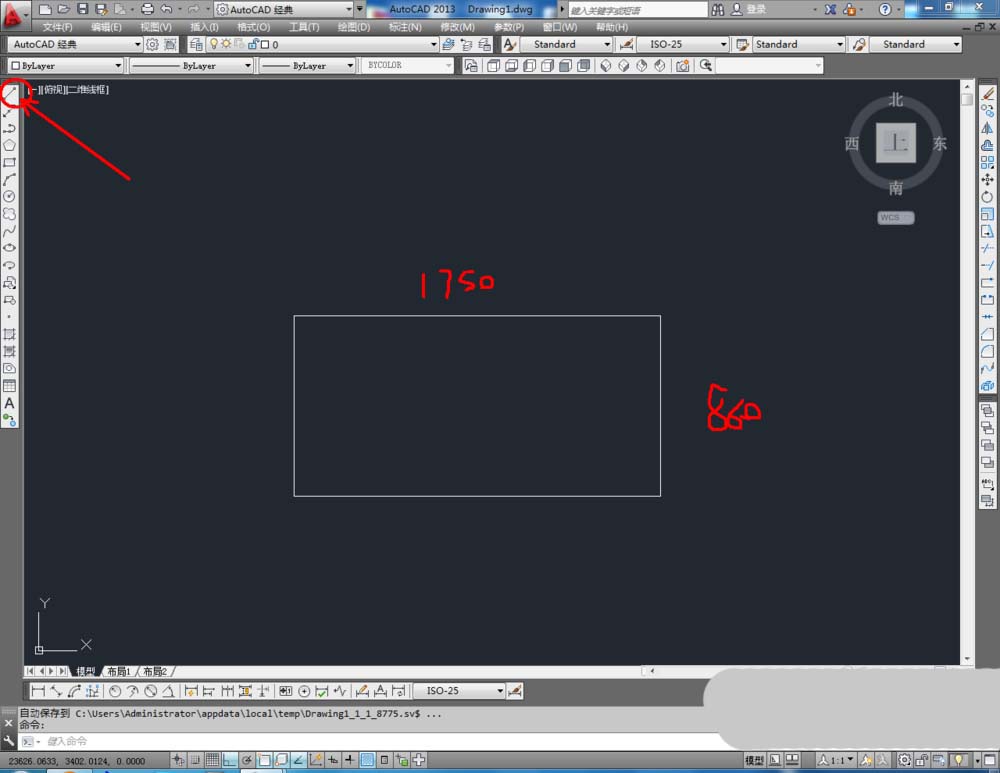

1、打开AutoCAD2013软件,点击【直线工具】,在作图区域绘制一个1750*860mm的矩形图案。点击【圆弧工具】,按图示绘制出一条弧线后,点击【镜像工具】,绘制出对称的另外一条弧线(如图所示);

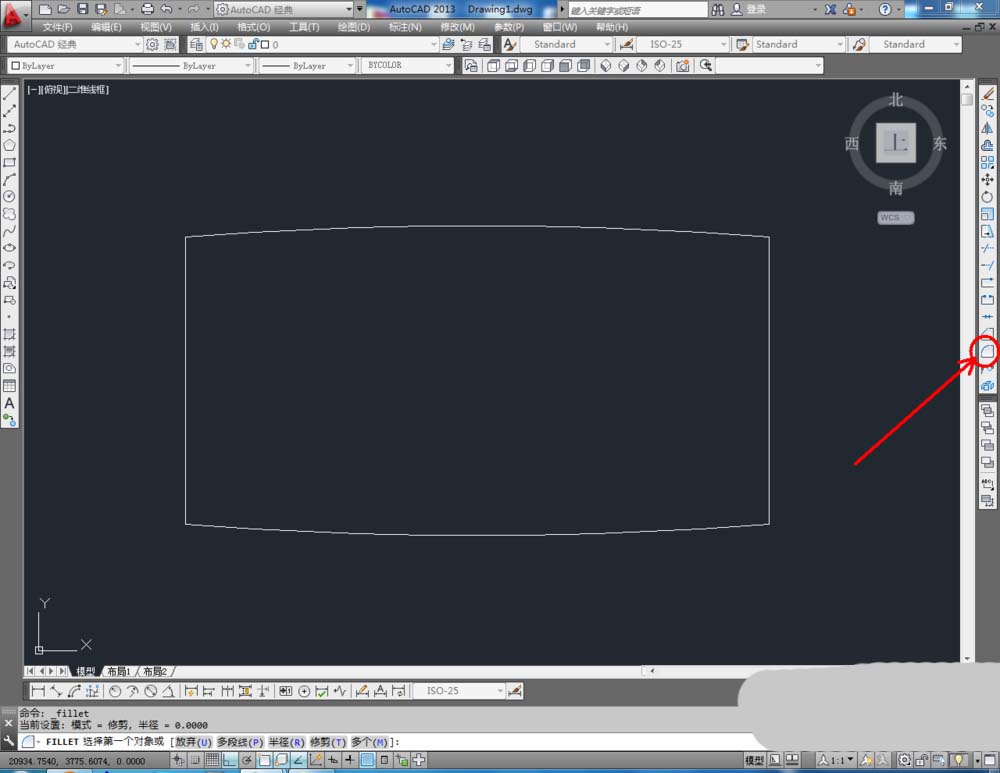

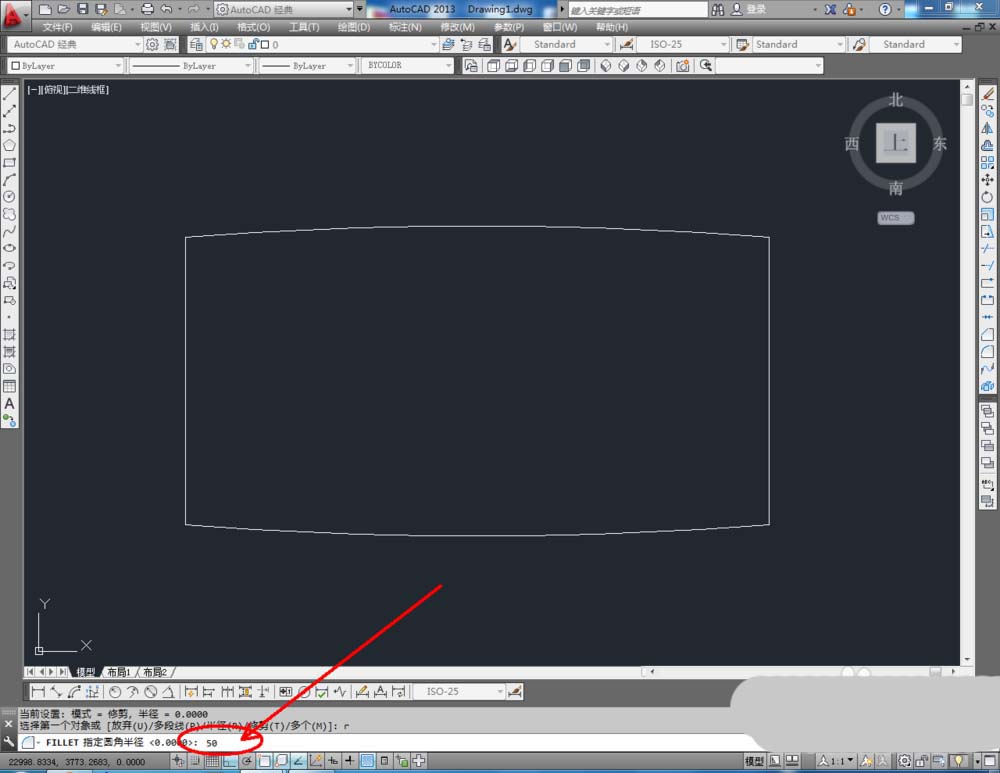

2、点击【圆角工具】,在下方命令栏中输入:r并按下空格键,继续输入命令:50再次按下空格键后,鼠标点取需要圆角处理的两条线。依次完成其他角的圆角处理(如图所示);

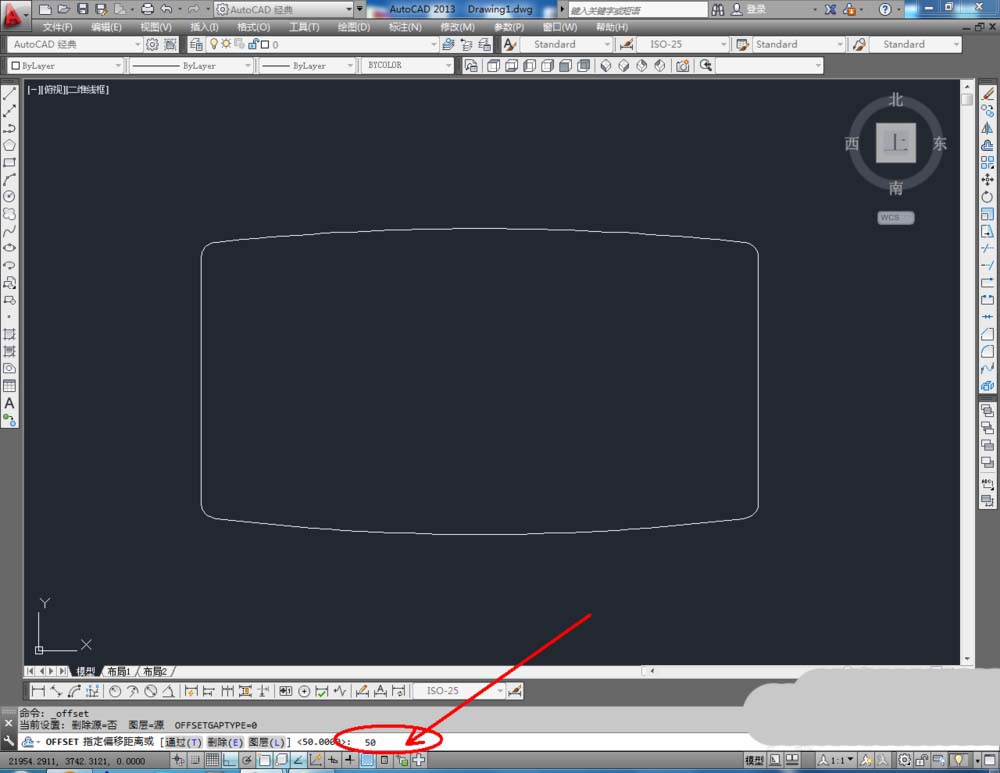

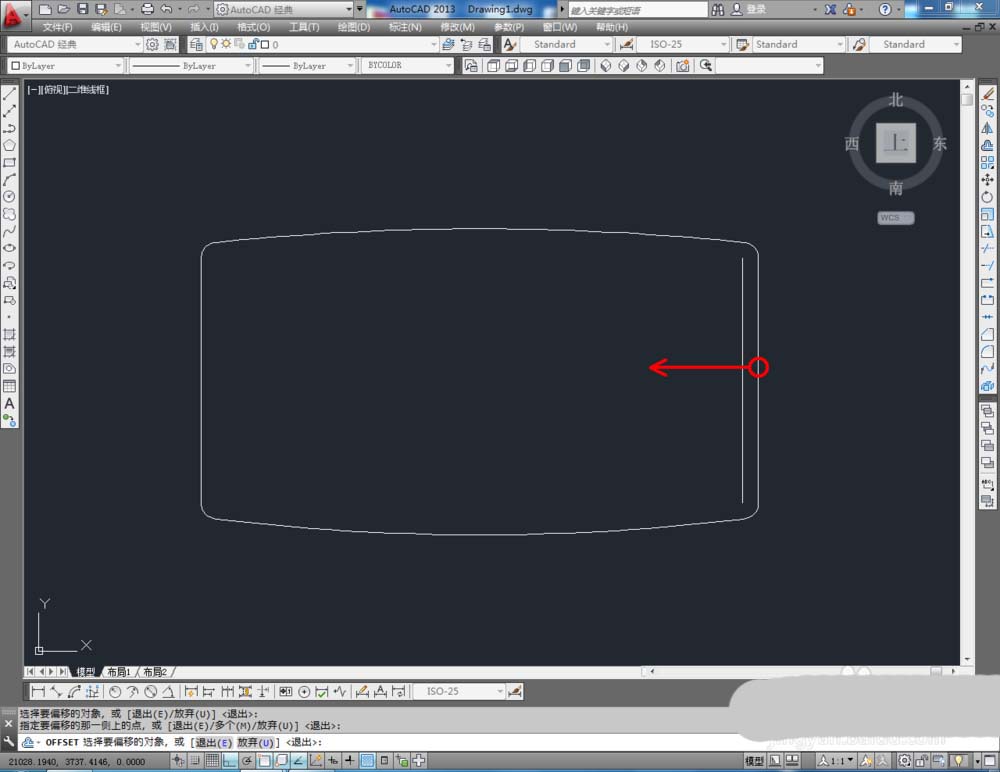

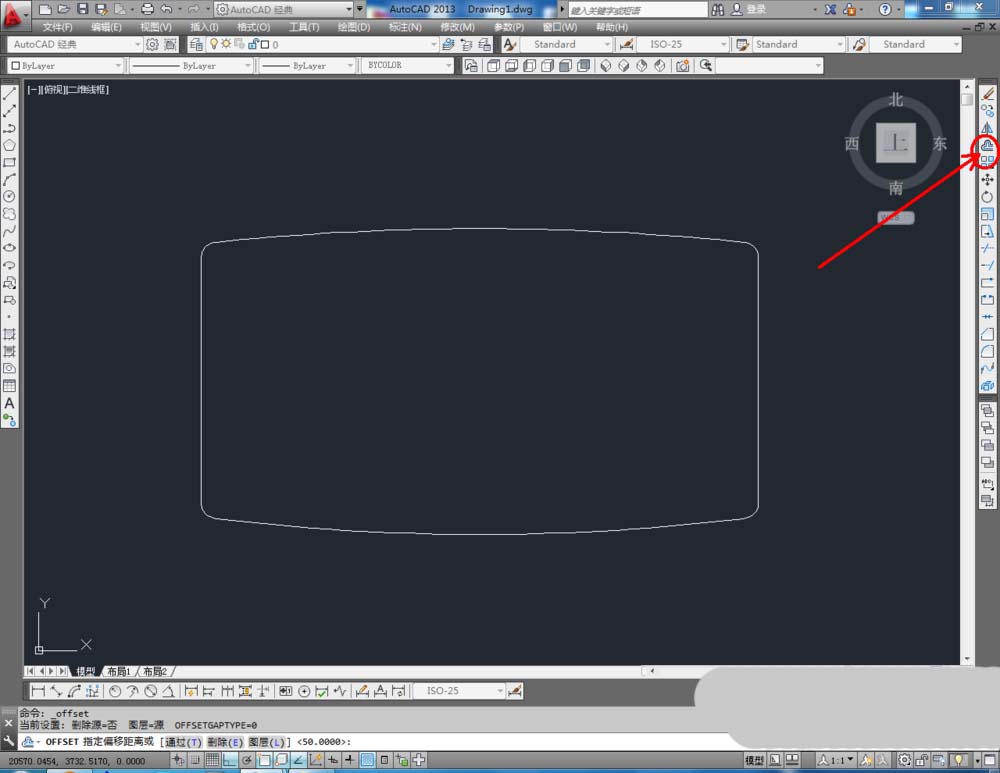

3、点击【偏移工具】,在下方命令栏中输入偏移量:50,鼠标点击餐桌边线进行偏移。完成所有线的偏移后,点击【直线工具】,将餐桌的其他线条补充完整(如图所示);
