cad中将一张图片插入另一种图纸上的方法

在使用cad软件的时候，假如我们需要将一张制作完成的图片会图纸插入到另一张图或图纸上。对于一些刚接触cad这款软件的朋友来说，可能还不懂。他们会尝试直接把两张图同时打开，用“Ctrl+C”就可以了，就像复制文字一样。这种方法也是可以的，但是如果两个页面的图层和标注样式不一样他也会同时复制过来的，这样看起来很乱。所以在直接复制粘贴的情况下，必须要注意两张图纸的图层要相同，这样就不会出现错乱的情况。而我们在这里建议大家使用插入块的方式来进行插入。

弊端：有些复杂的图纸复杂上去效果不是很好，出现各种瑕疵，从而导致图纸无法使用。

cad如何将一张图片插入另一种图纸中的两种方法。这样相对复制粘贴的优势是可以设置插入几点，更容易定位，而且可以作为自己的图库多次反复使用。具体操作方法如下：

1、按CTRL+2，打开设计中心。浏览到有图块的图纸，然后展开图块，在右侧的窗口中找到你要插入的图块（图纸图片），点右键插入或直接拖入到当前图中。

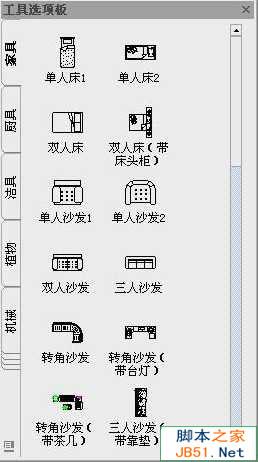

2、用设计中心+工具选项板（快捷键CTRL+3），从设计中心中选中某张图中的多个图块，右键，创建工具选项板，或拖动到现有的工具选项板中。工具选项板就象一个图库管理器，可以在任意一张图纸中插入里面的图块。
