在AutoCAD中渲染输出场景模型的方法及技巧

渲染是基于三维场景来创建二维图像的一个过程。它通过使用在场景中已设置好的光源、材质和环境设置(例如背景和雾化)，为场景的几何图形进行着色。本例将通过渲染如图14-44所示的三维场景，与大家一起学习在AutoCAD中渲染输出场景模型的方法和技巧，希望本教程对大家有一定的帮助。

图14-44 完成效果

(1)执行“文件”→“打开”命令，打开本书附带光盘/Chapter-14/“室内场景.dwg”文件。激活“相机1”视图，对场景进行渲染，可观察到使用默认设置渲染出场景的场景效果，如图14-45所示。

图14-45 原场景效果

(2)执行“视图”→“渲染”→“高级渲染设置”命令，或者在“渲染”工具栏中单击

“高级渲染设置”按钮，打开“高级渲染设置”选项板，如图14-46所示。

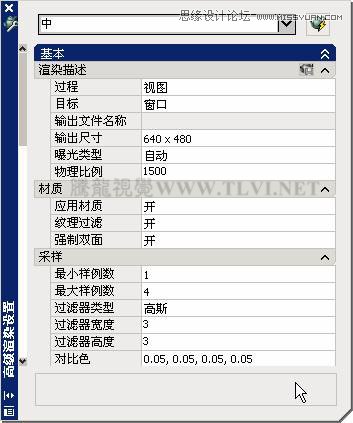

图14-46 “高级渲染设置”选项板

(3)在“高级渲染设置”选项板顶端的“渲染预设”下拉列表中选择“高”选项，然后在“基本”卷展栏中，对渲染输出图像的分辨率进行设置，如图14-47所示。

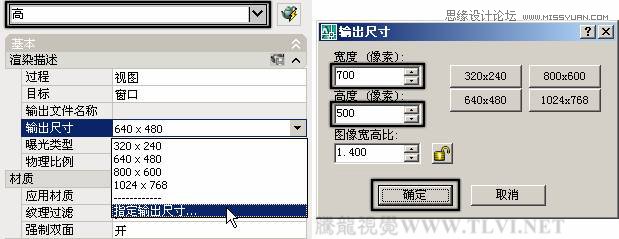

图14-47 设置图像输出分辨率

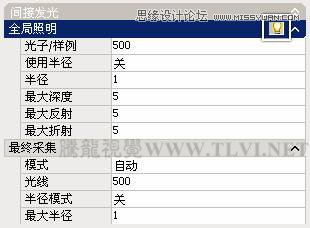

(4)接着在“间接发光”卷展栏中，单击“全局照明”标题栏右侧的

“指定光源是否应该将间接光投射到场景中。”按钮，启用“全局照明”方式，如图14-48所示。

图14-48 启用“全局照明”方式

提示：在“高级渲染设置”选项组中，用户还可以对图像质量、阴影、光线跟踪反射和折射、最终聚集等渲染参数进行设置，以达到理想的图像效果。

(5)单击“高级渲染设置”选项板右上角的

“渲染”按钮，或者在“渲染”工具栏中单击

“渲染”按钮，在“渲染”窗口中对场景进行渲染，如图14-49所示。

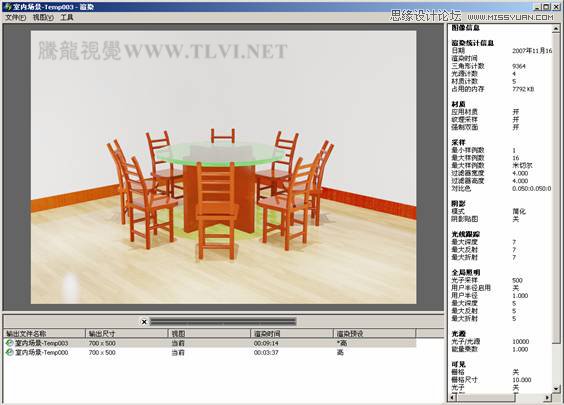

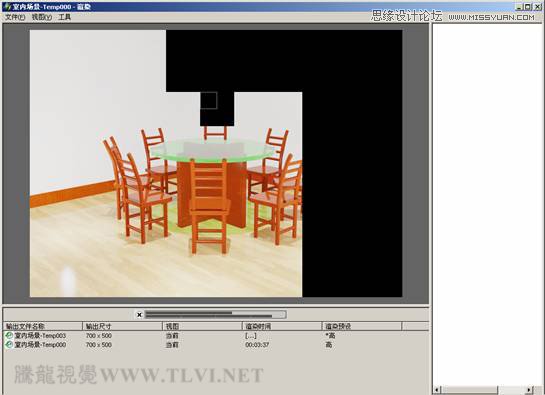

图14-49 “渲染”窗口

提示：在渲染过程中，如果用户提前发现渲染的效果不是理想中的效果，可按键，终止渲染并关闭“渲染”窗口。如果只想终止渲染而不关闭“渲染”窗口，可通过单击渲染进度条左侧的图标，来取消渲染过程。

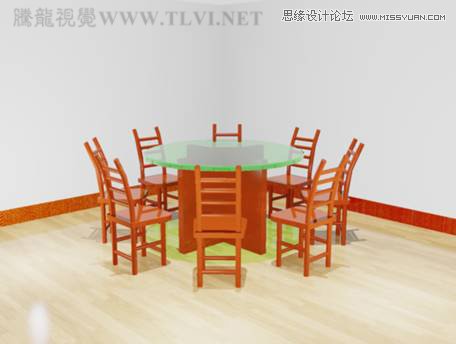

(6)渲染完毕后，效果如图14-50所示。

图14-50 渲染后的场景效果

提示：如果用户制作的是一个室外的三维场景，有时需要为其添加环境“雾”效果。通过单击“渲染”工具栏中的

“渲染环境”按钮，打开“渲染环境”对话框，如图14-51所示。在该对话框中可启用“雾”效果，并对雾的颜色、衰减和影响范围等参数进行设置。

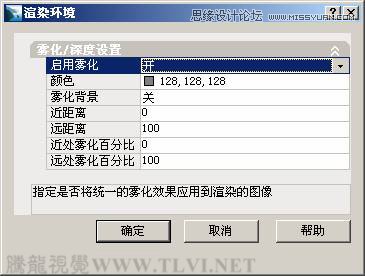

图14-51 “渲染环境”对话框

(7)在“渲染”窗口中执行“文件”→“保存”命令，打开“渲染输出文件”对话框，如图14-52所示。

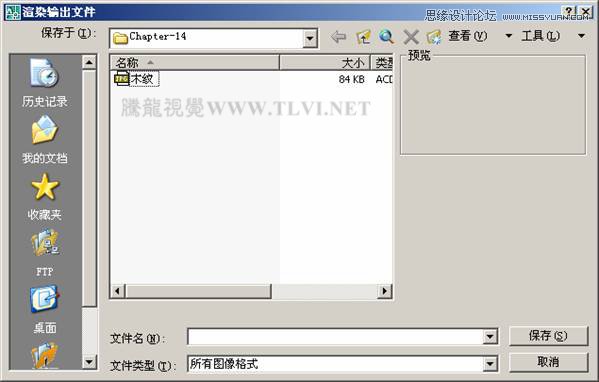

图14-52 “渲染输出文件”对话框

(8)设置要渲染输出文件的保存路径，然后参照图14-53所示对渲染输出的图像文件名称和格式进行设置，然后单击“保存”按钮退出对话框。

图14-53 设置文件名称和格式

提示：在AutoCAD中可以输出多种不同格式的图像文件，如BMP、TGA、TIF、PCX、JPG和PNG。

(9)退出“渲染输出文件”对话框后，将打开“JPEG图像选项”对话框，在该对话框中可设置图像的质量和输出文件的大小，如图14-54所示。保持默认设置单击“确定”按钮关闭对话框，完成图像文件的输出。

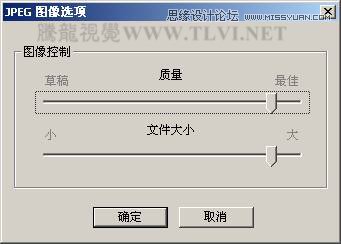

图14-54 “JPEG图像选项”对话框

(10)完成图像文件的输出后，读者可从Windows资源管理器中打开输出的图像文件，查看最终效果，如图14-55所示。

图14-55 输出的图像文件

以上就是为大家介绍在AutoCAD中渲染输出场景模型的方法和一些技巧，希望大家能在以后的作品中可以巧妙的运用。谢谢大家观看。
