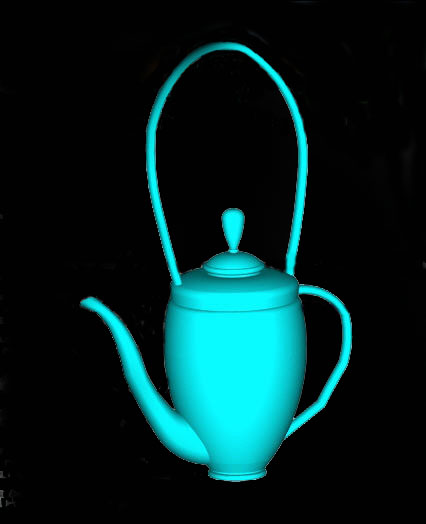

本来个人在酝酿出一个系列的三维建模教程,把我学三维建模的过程拿出来与大家分享,限于我的精力和水平有限,一直没有做出来。呵呵,等下一步再说吧。(见笑了啊)  今天先把前几天做的"古色古香的工艺"的制作过程做了个小教程传上来与各位分享。老话了啊:一起学习,共同进步!!!言归正传,开始吧。先看效果图:

三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

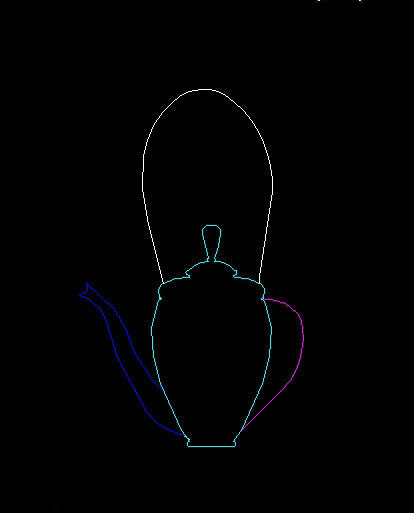

1.首先建立身、把、嘴 、提手、辅助线几个图层。并绘制出如图的平面线框,(呵呵,其实就是一些线呀、圆呀、弧呀组合起来修修剪剪的)把各部分归在各个图层。辅助线几个图层。并绘制出如图的平面线框,(呵呵,其实就是一些线呀、圆呀、弧呀组合起来修修剪剪的)把各部分归在各个图层。

三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

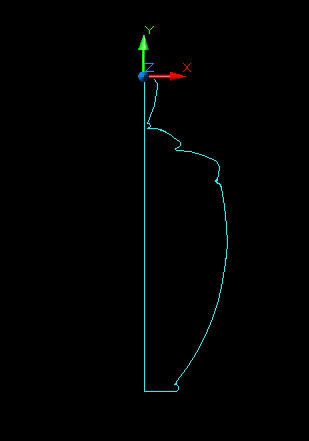

2.只显示身,关闭其它图层。把身的另一半去掉,把其编辑成封闭的多段线。移动UCS到顶(应该叫顶吧?呵呵)。

三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

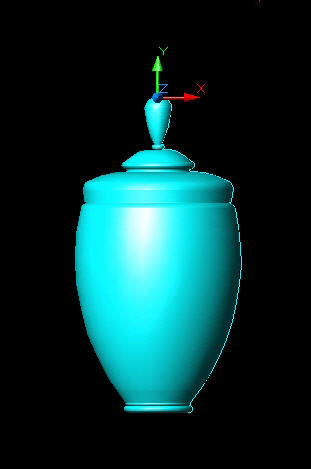

3.绘图-实体-旋转(REV),选择对象:指定旋转轴的起点或定义轴依照 [对象(O)/X 轴(X)/Y 轴(Y)]: y指定旋转角度 <360>:如图,身就做好了。呵呵。

三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

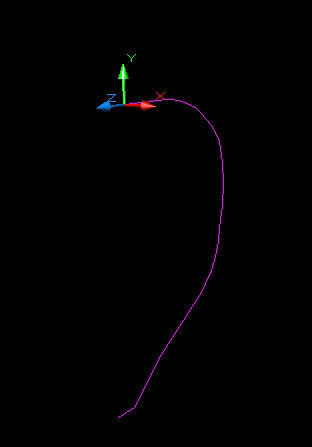

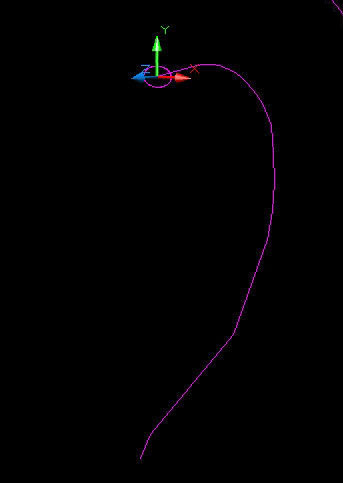

4.关闭身图层,打开把层。(呵呵,图层的好处就是多呀)。移动UCS,并调整好X,Y轴,如图所示。(别忘了把把的线合并为多段线哟)

三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

5.画一椭圆作为把的拉伸对象,调整好它的大小。

 三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

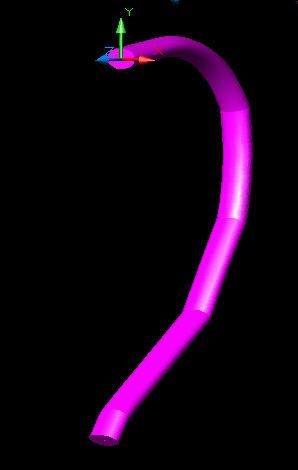

6.绘图-实体-拉伸(EXT),命令: EXT EXTRUDE当前线框密度:   ISOLINES=4选择对象: 找到 1 个选择对象:指定拉伸高度或 [路径(P)]: P 选择拉伸路径或 [倾斜角]:以把线为路径拉伸椭圆。把OK了。三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

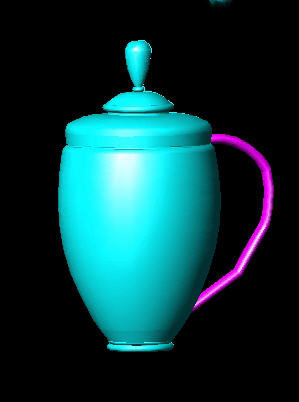

7.打开身的图层看一下效果(感觉不好的话,可以退回去调整一下椭圆或者把线再拉伸)。

三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

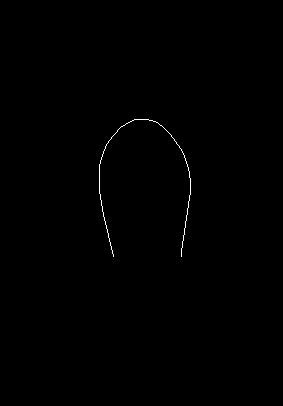

8.关闭其它层,打开提手层。

三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

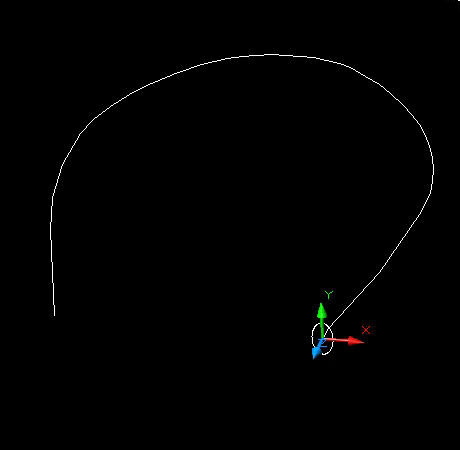

9.移动UCS,调整好X、Y轴。这一步就不细讲了吧,反正就是重复拉伸把的过程一样的了(呵呵,偷个懒)。

三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

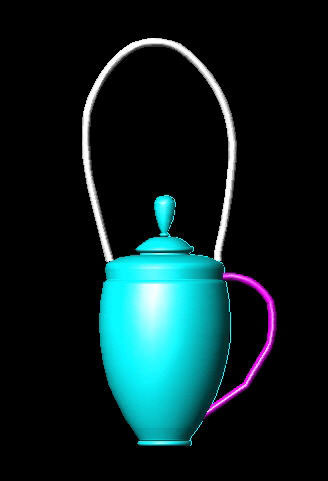

10.再打开身和把层看一下效果,感觉不行的话好及时修改。

三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

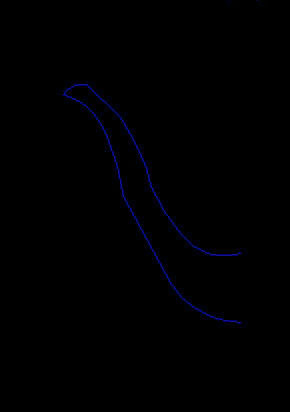

11.关闭其它层,打开嘴层。最不好做的就是嘴了,因为它下大上小,并且不规则。不能用拉伸的方法了。呵呵,没办法拉伸我们也要降服它,使出我们的边界曲面绝招吧,哈哈。

三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

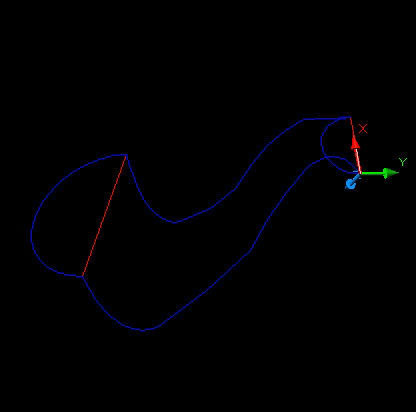

12.移动UCS到嘴下面的点,Y轴旋转-90度以后,3do(三维动态观察器)调整一下视图到如图,画一如图椭圆和一红色辅助线。

三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

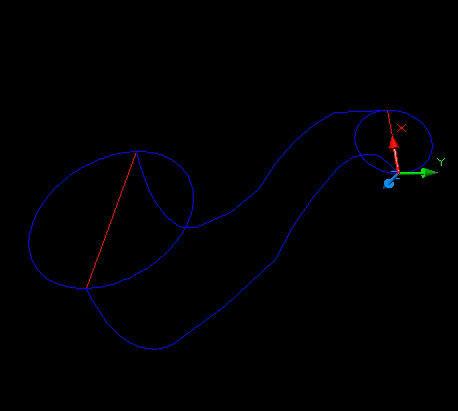

13.用红色的直线连接嘴,三点UCS如图,再画一个椭圆。

三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

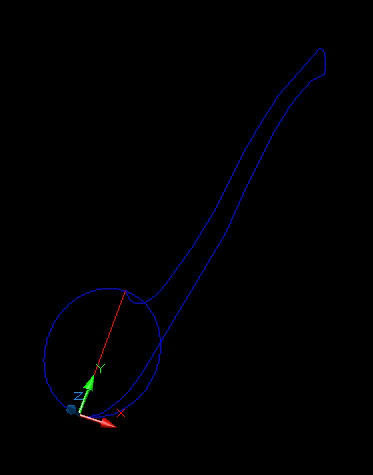

14.修剪掉两个椭圆的另一半。

三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

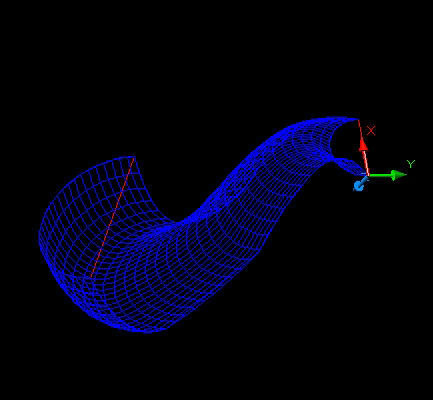

15.绘图-曲面-边界曲面,依次点击图中的四条线(呵呵,不要点那两条红色的辅助线哟)。哈哈,嘴的一半就出来了。

三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

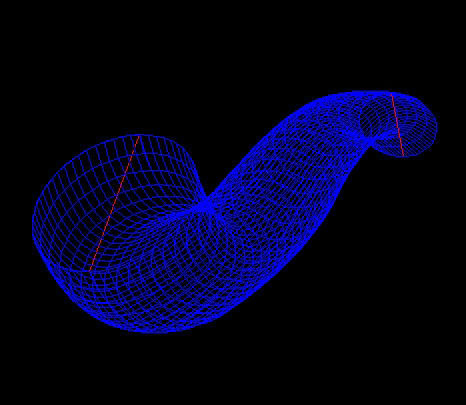

16.修改-三维操作-三维镜像,选择曲面,再随意点击图中两条辅助线的三个设点,嘴就OK了。

三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

17.体着色一下,欣赏看看。呵呵。

三维建模教程--工艺�的制作 武林网 AutoCAD教程 ›

 教程已完毕,希望大家喜欢!
