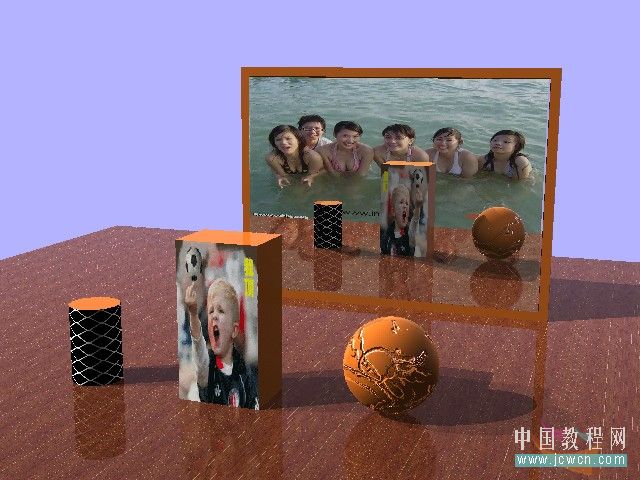

tommi 网友昨天求助说：“我的怎么就调整不好呢”？他渲染的效果如图1所示：

附图1：tommi 网友渲染的彩图

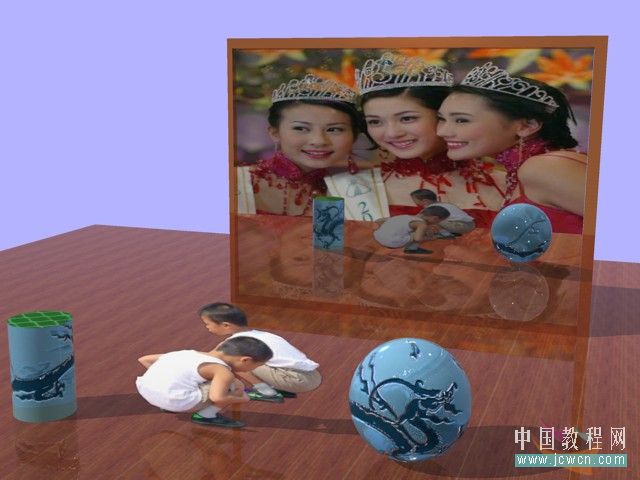

我帮他修改了材质及其参数，渲染如图2所示。
附图2：笔者就tommi的模型渲染的效果图

为帮助新手学习镜面的反射渲染技巧，现谈谈我的体会。

　　一般说来在CAD2007以上版本中，要使对象镜像反射到某个面上，需在那个面创建“面域”（如这里的镜屏）另附材质，“类型”中选择“真实金属”，样板取“镜像”，颜色取白底色或随对象，这样就可得到镜面镜像对象的效果。

　　当然，在材质类型中选择“高级”，反射值为100或稍低，也可达到反射效果，然而，漫射将影响镜屏的底色，一般应以黑色为宜，不要“随对象”，否则，镜屏底色就是对象的颜色；高光宜白色不要黑色（黑色镜屏就是一团黑了），也可“随对象”；环境光是否“随对象”都无影响，这样也就可渲染出镜像反射的效果来。

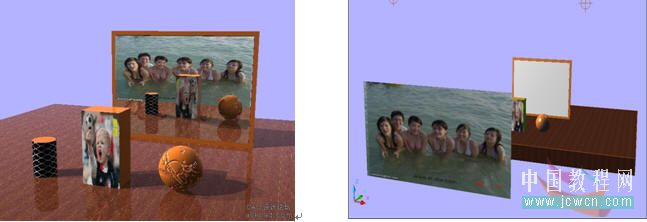

　　如果镜屏的材质选择的是浅色，则宜在“纹理贴图”中调用与实体颜色相近的浅色图片。本例的面盆是青色，调用镜面材质的图片为浅绿色粹花玻璃，反射的面盆侧墙与原图反白，而不是对象的原图颜色，渲染图附图3右图所示。而附图3左图则是没有用纹理贴图的效果。

附图3：镜面反射的面盆效果图

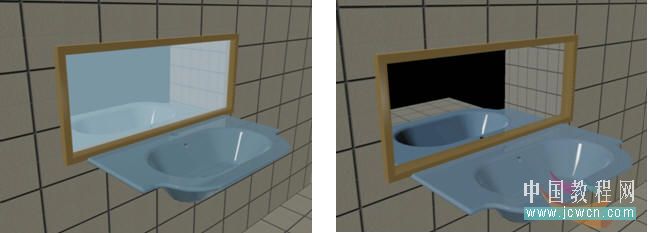

其实这种“镜像”是反射与折射的功能，它能将镜屏下的面盆、地面反射到镜屏中，镜屏对面的墙上图片一般是反射不到镜屏的，只能折射侧面墙的图像（如图4左图所示）。如果要将另一面墙上的图像完全折射到镜屏中那么就需要将侧面的墙旋转一个角度（如45度），并将侧面的墙再拉长一些，然后调整图位到适当位置方可（如图4左边彩图所示）。在本图的投影状态下，如果在对面或左侧面设置墙是不能折射的。

附图4：镜面反射面盆和侧墙上图片的效果图

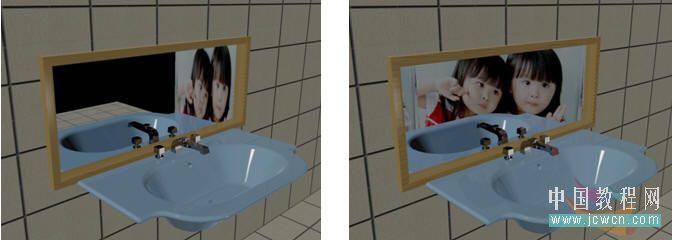

如果要将对面的图片反射到到镜屏中来，那么就要在对面创建一个面域并贴上图片，向左边（或右边）稍微移动一定距离，这样也是可以达到反射到镜屏里来的效果。（如图5左边彩图所示，而右边图像则是附材质后的真实视图。

附图5：镜面反射面盆和侧墙上图片的效果图2

现将两个镜面反射的整体效果图列下：

附图6：镜面反射的整体效果图

注释：前图镜屏中的美女和后图镜屏中的女孩，并非“贴图”渲染，而是对面和侧面墙体的图片反射所致。

以上就是关于AUTOCAD镜面反射渲染方法和技巧，今天就介绍到这里。关于AUTOCAD镜面反射渲染还有很多东西要学习，祝愿每一个学习CAD的朋友都能拥有熟练的技能！
