教你用AutoCAD绘制璀璨的钻石戒指

这篇教程教武林网的朋友们用AutoCAD绘制璀璨的钻石戒指，教程难度不大。转发过来和武林网的朋友们一起学习，我们先来看几个效果图：

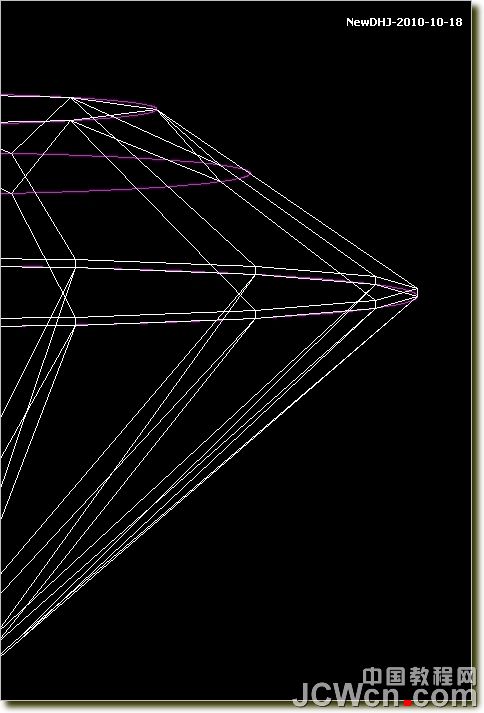

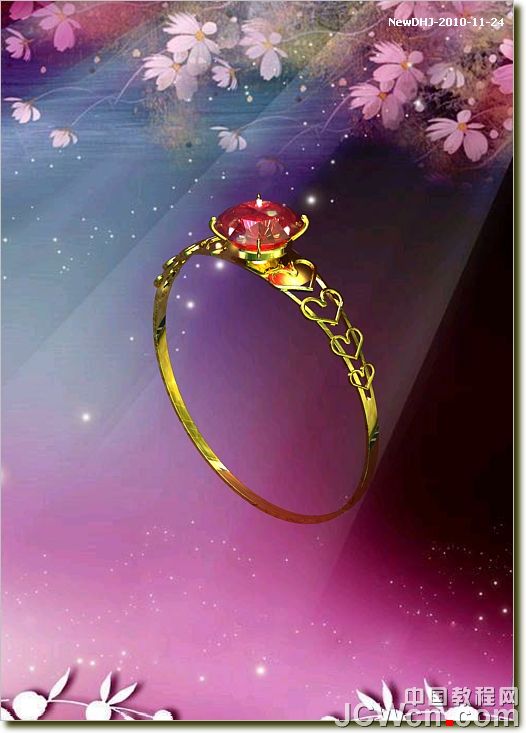

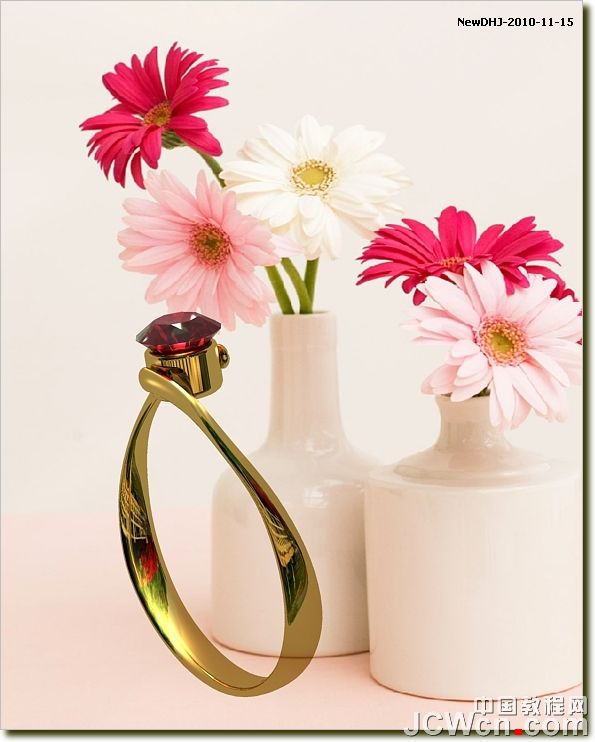

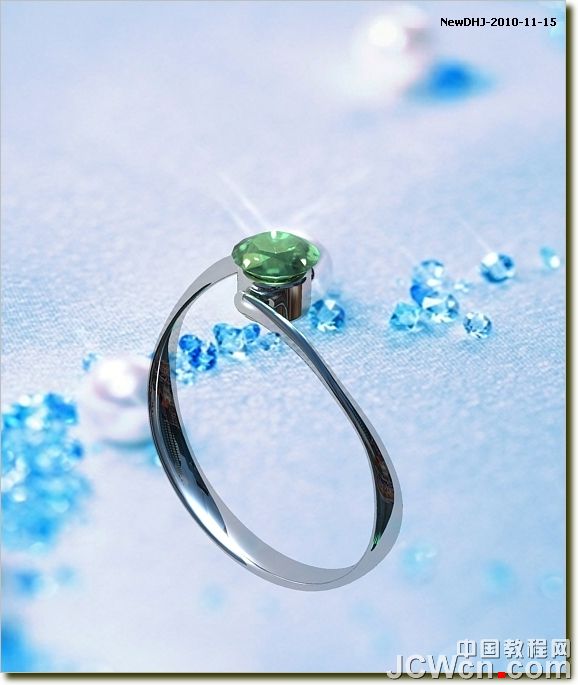

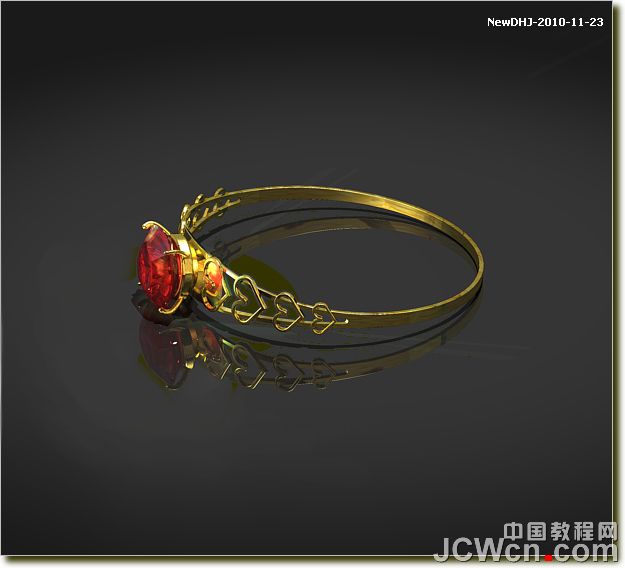

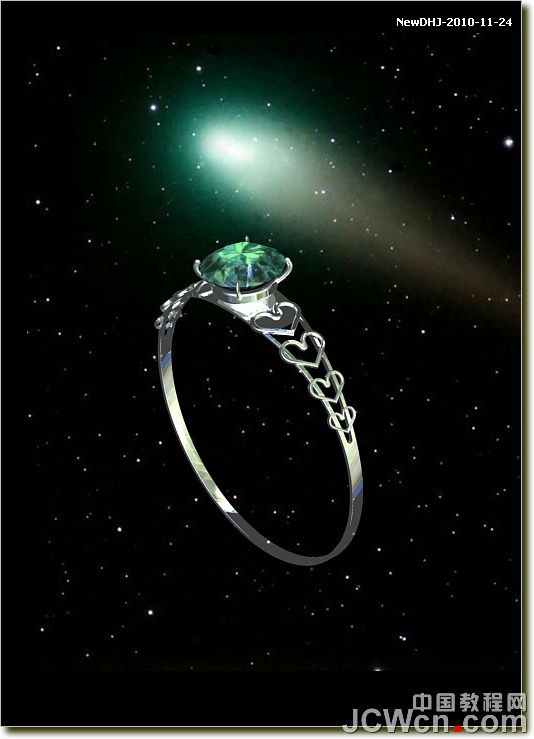

下面是制作过程

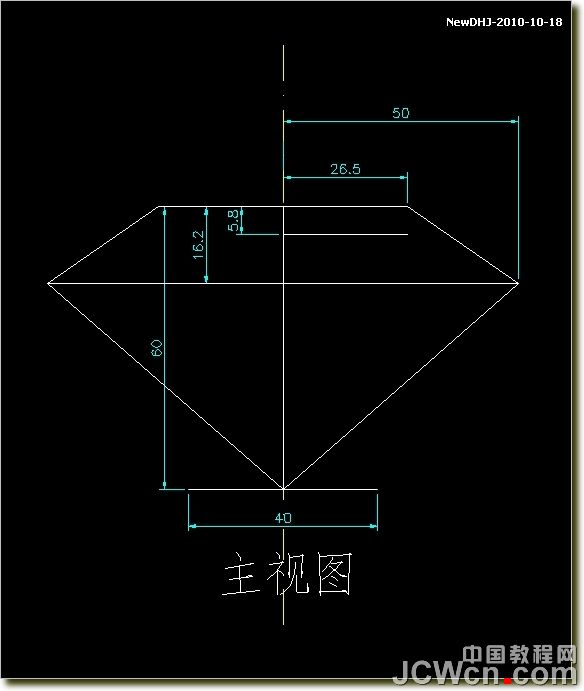

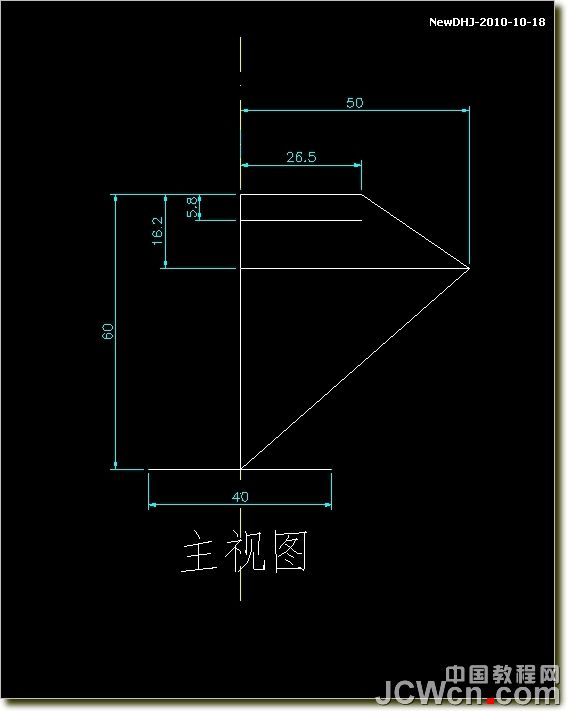

1、在主视图按尺寸画平面图

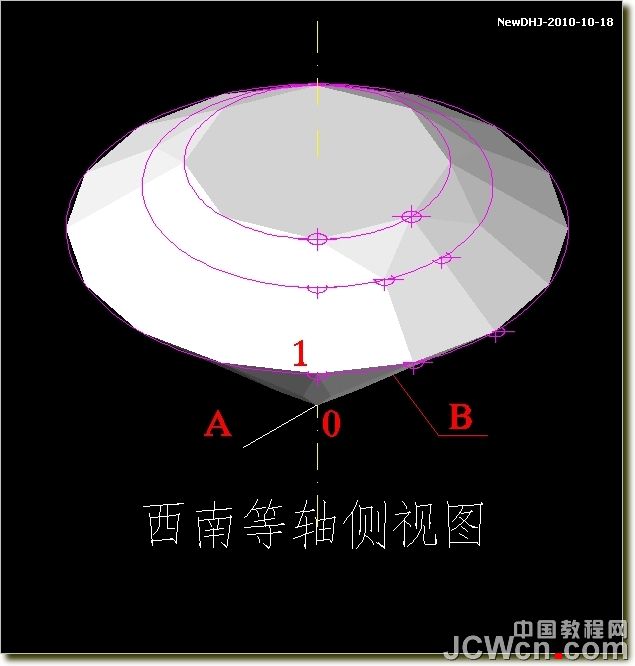

2、面域、旋转成钻石椎体。

3、在钻石体的5.8处SEC切割并分解成线

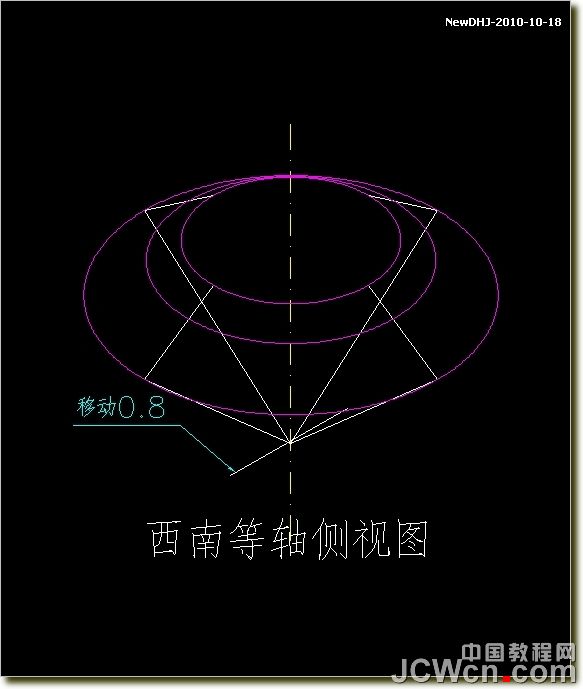

4、切换到西南等轴侧视图，把底下40长的线向后移动0.8

5、在钻石椎体两个圆角边缘原地复制两条圆线

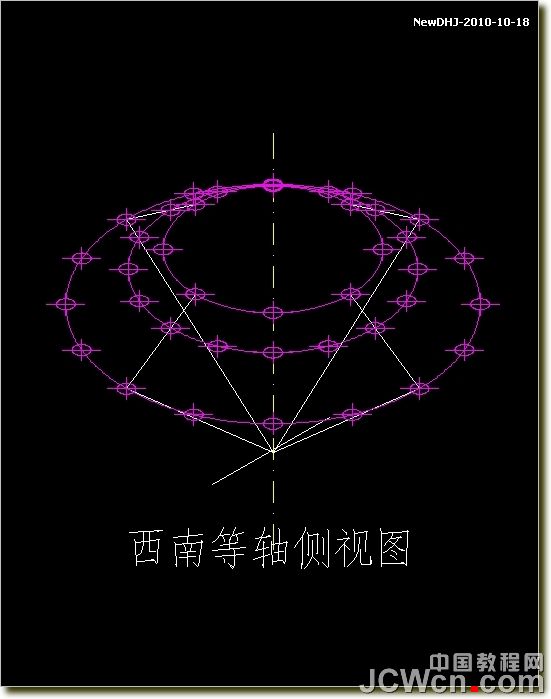

6、三个圆分别等分16、16、8份

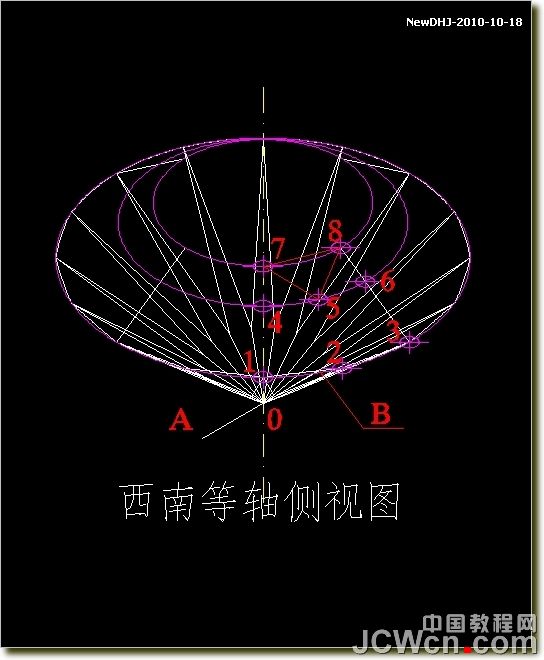

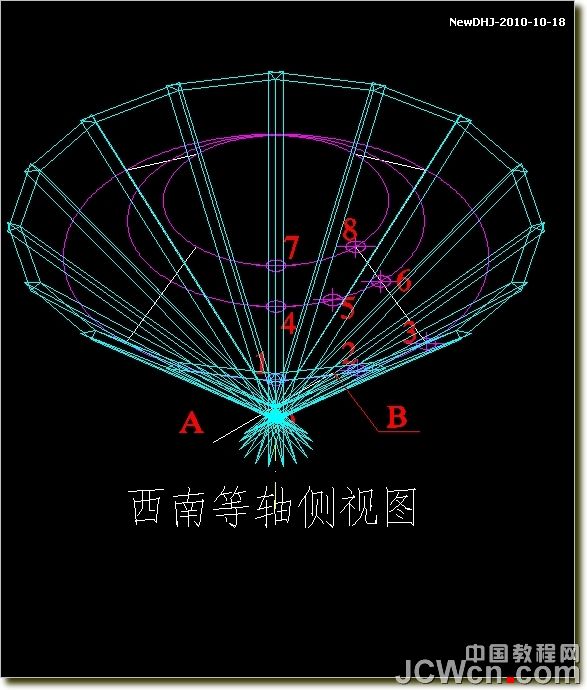

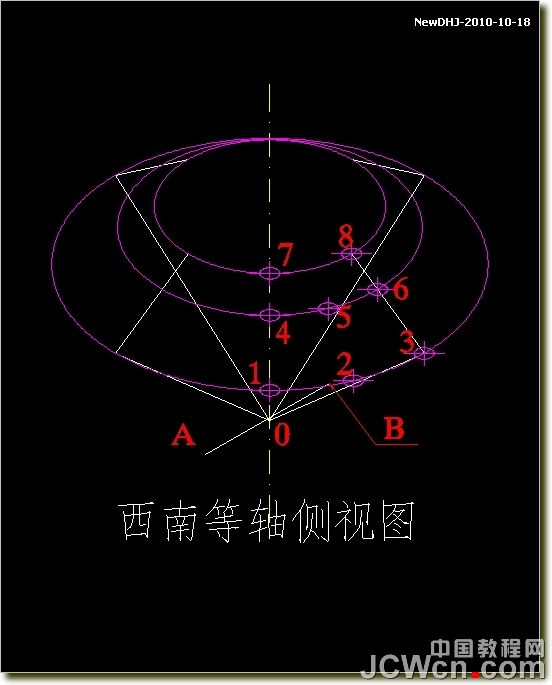

7、为了方便捕捉点位，把多余的点删除并编上号

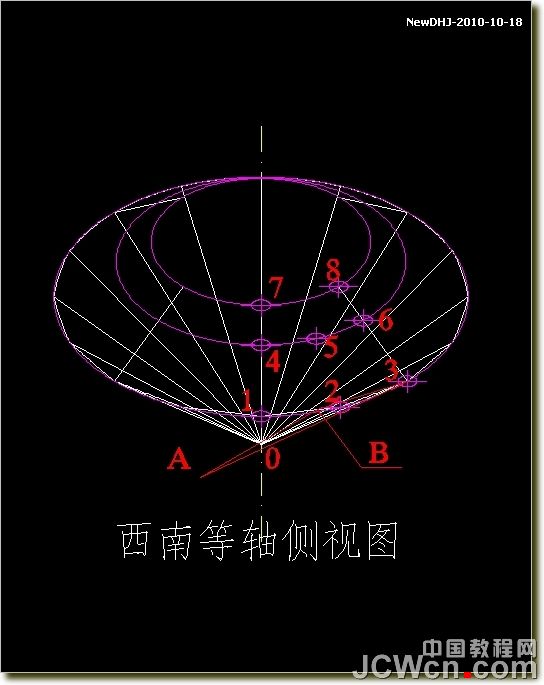

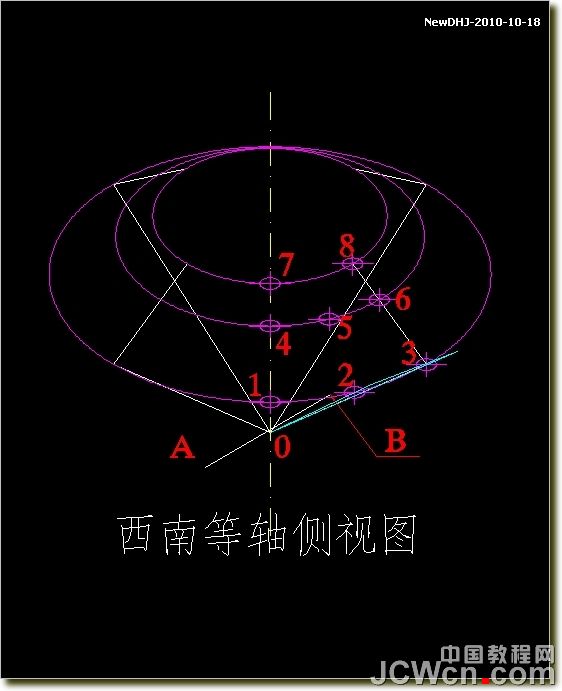

8、以0、2、3做成三角面域并以0位基点缩放1.2倍

9、拉伸；倾斜角(T)：315；拉伸的高度：2

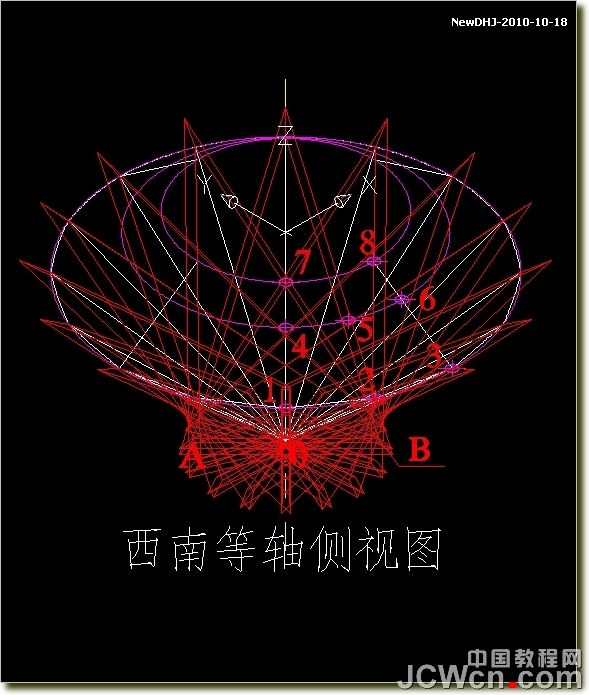

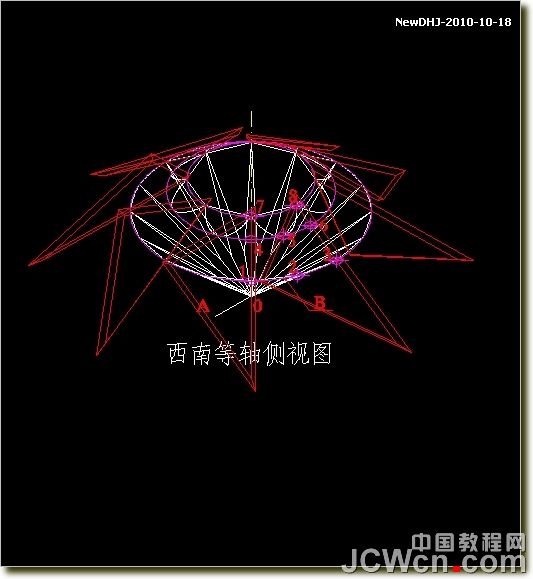

10、以中心线环形阵列16个

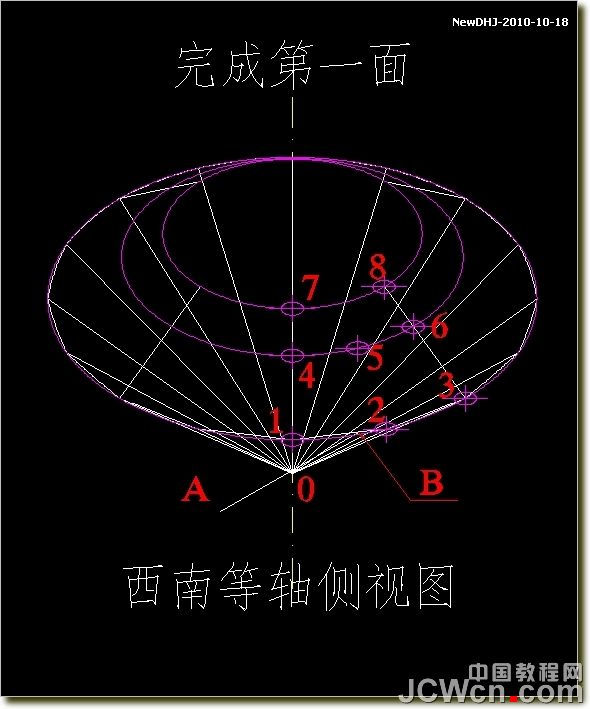

11、差集。完成第一面的切割

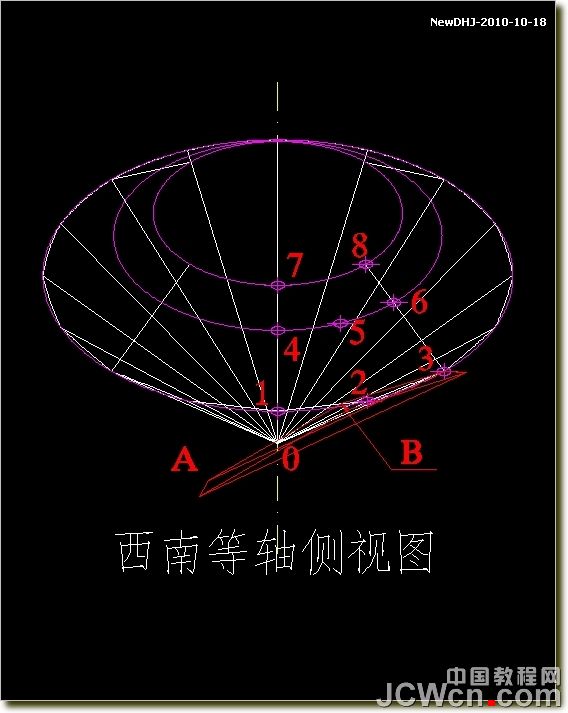

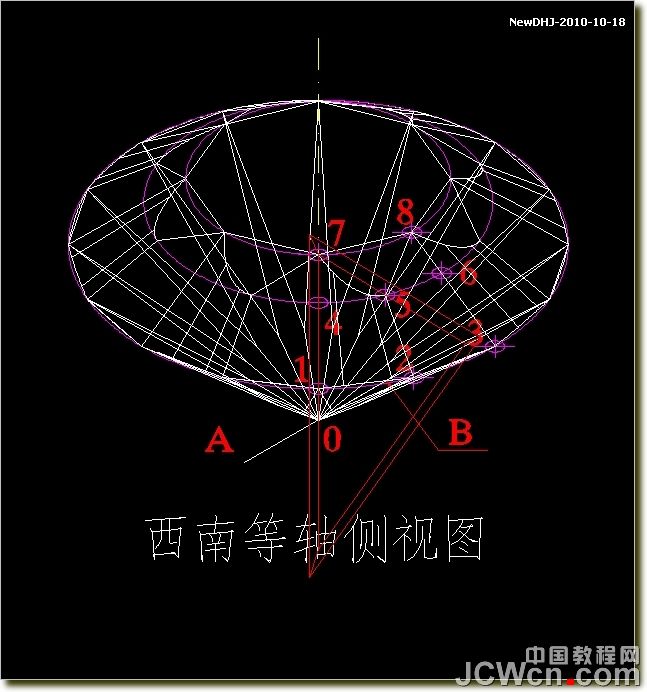

12、以A、B、3做成三角面

13、拉伸；倾斜角(T)：315；拉伸的高度：2

14、以中心线环形阵列16个

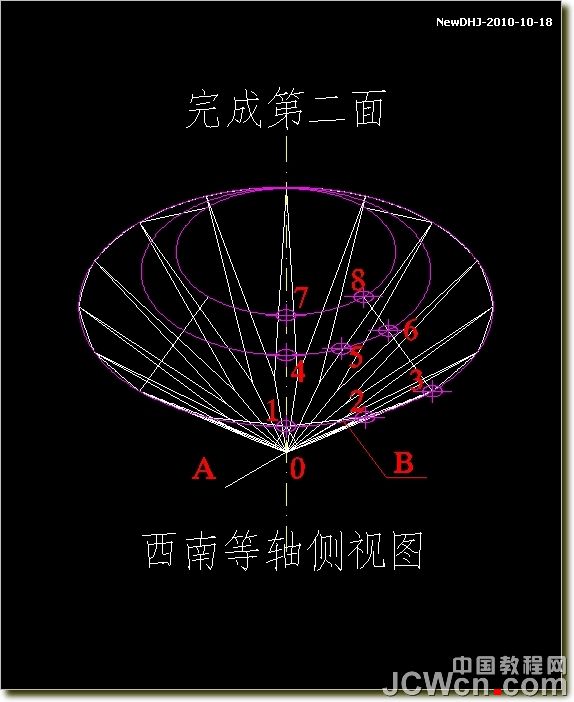

15、差集。完成第二面的切割

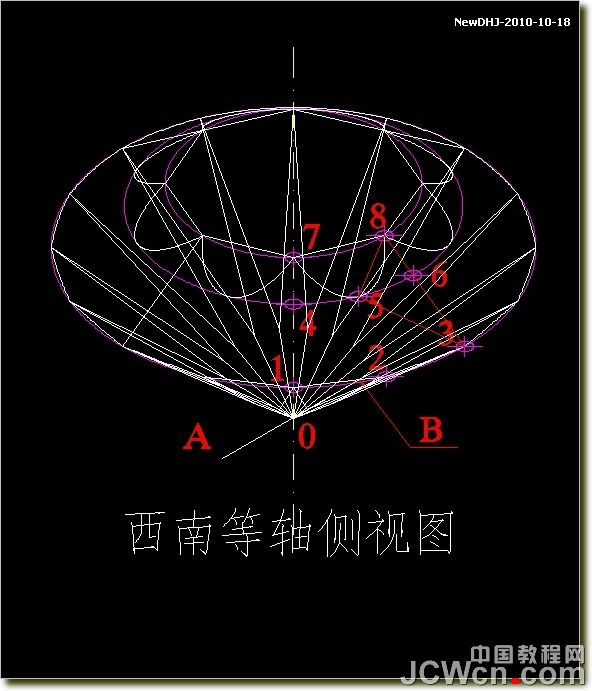

16、以5、7、8做成三角面

17、以三角面上边中点为基点缩放1.2；拉伸2

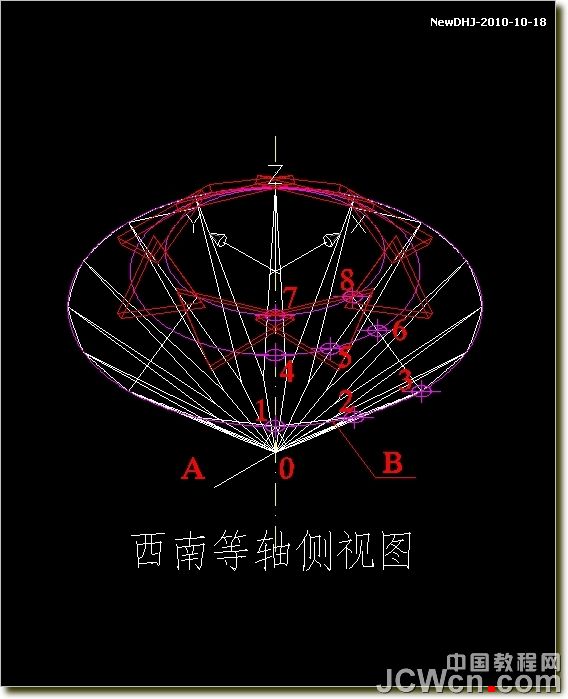

18、以中心线环形阵列8个

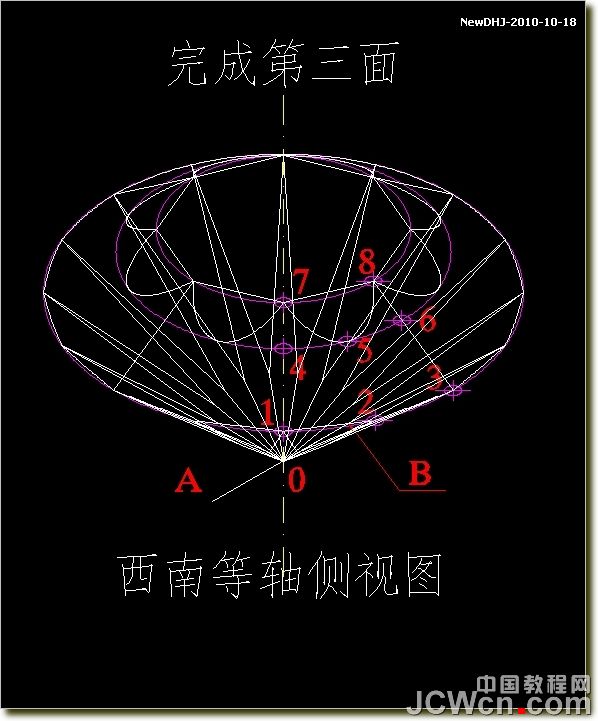

19、差集。完成第三面的切割

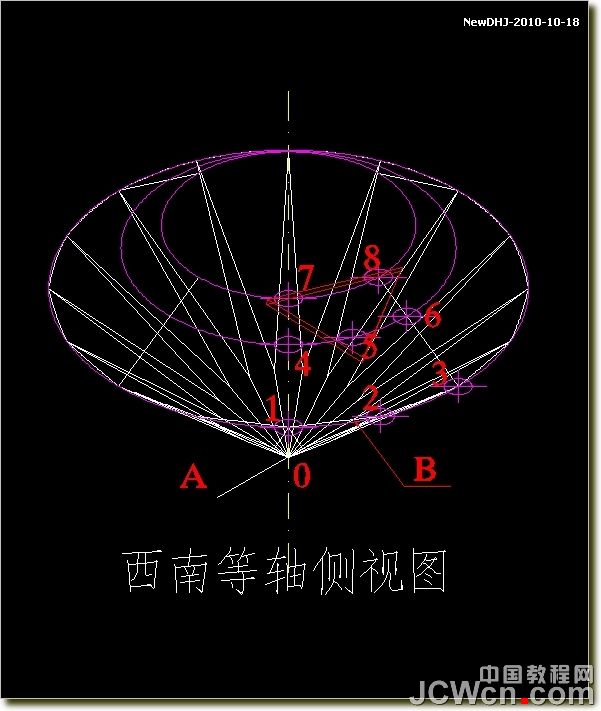

20、以8、5、3做成三角面

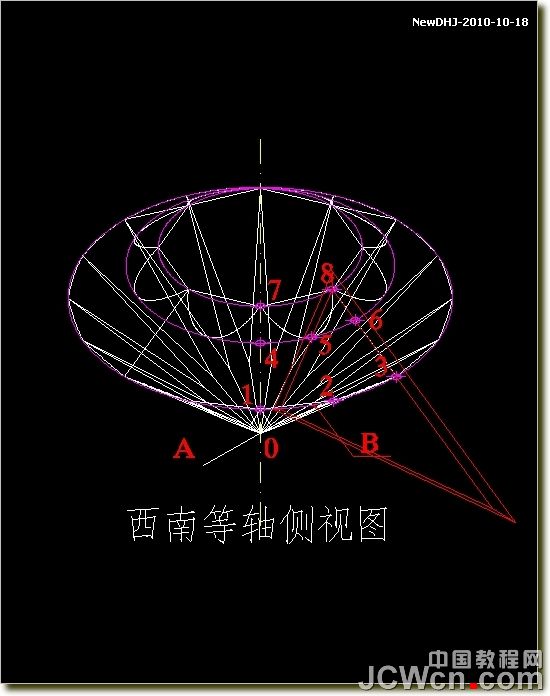

21、以“8”点位基点缩放2.2倍；拉伸；倾斜角(T)：315；拉伸的高度：2

22、以中心线环形阵列8个

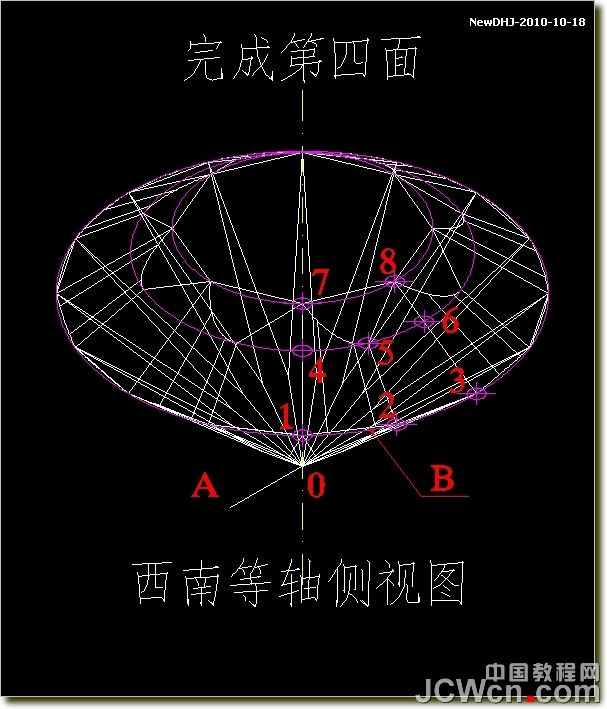

23、差集。完成第四面的切割

24、与上次对称：以7、5、1做成三角面；以“7”点位基点缩放2.2倍；拉伸；倾斜角(T)：315；拉伸的高度：2

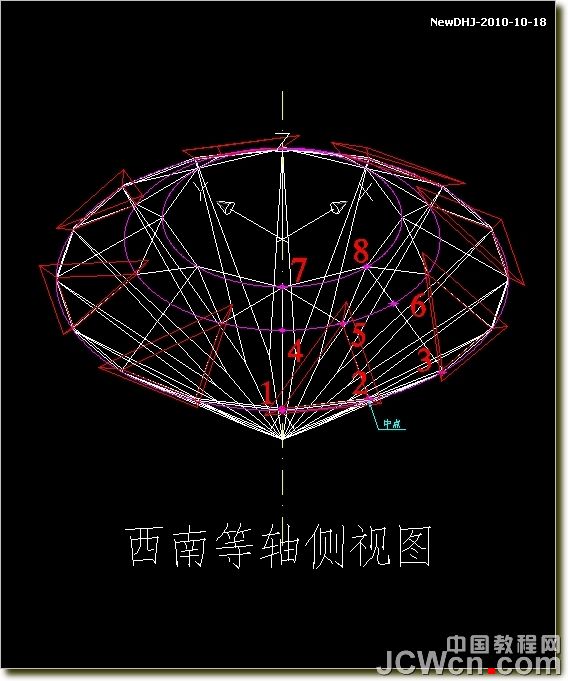

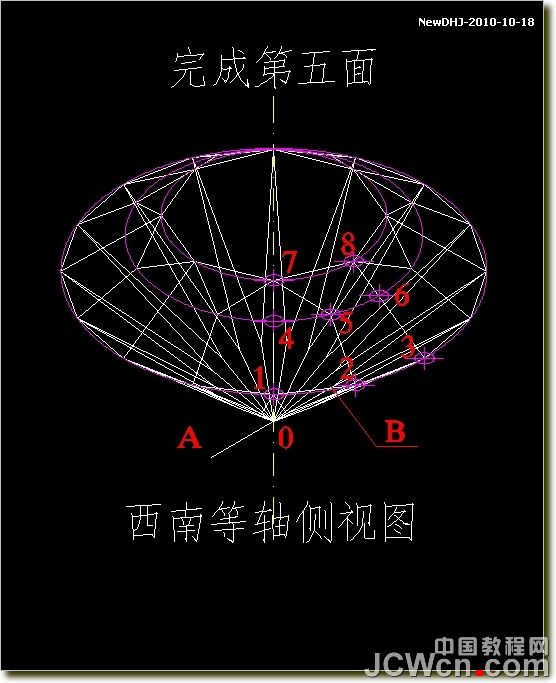

25、同样以中心线环形阵列8个，差集。完成第五面的切割

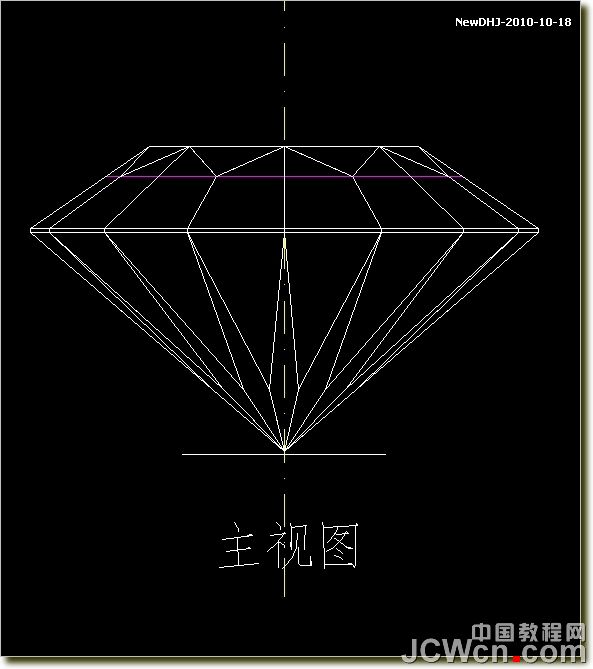

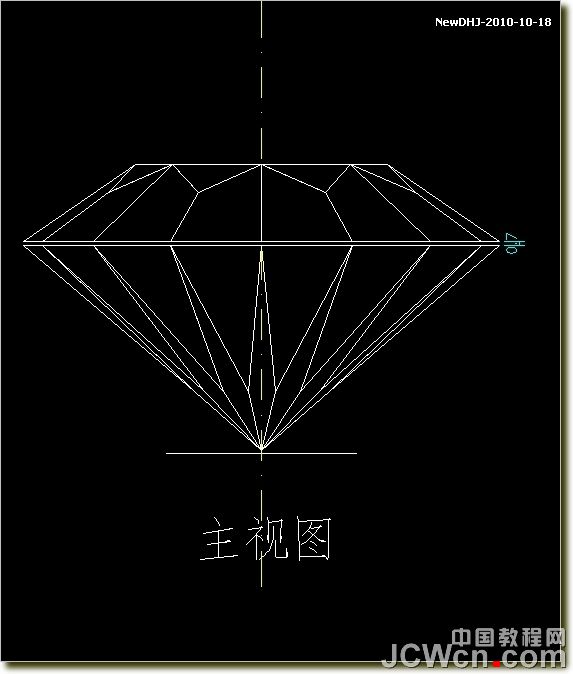

26、回到主视图。以钻石体的外圆剖切开，上半体向上移动0.7

27、截平面拉伸0.7。全部并集

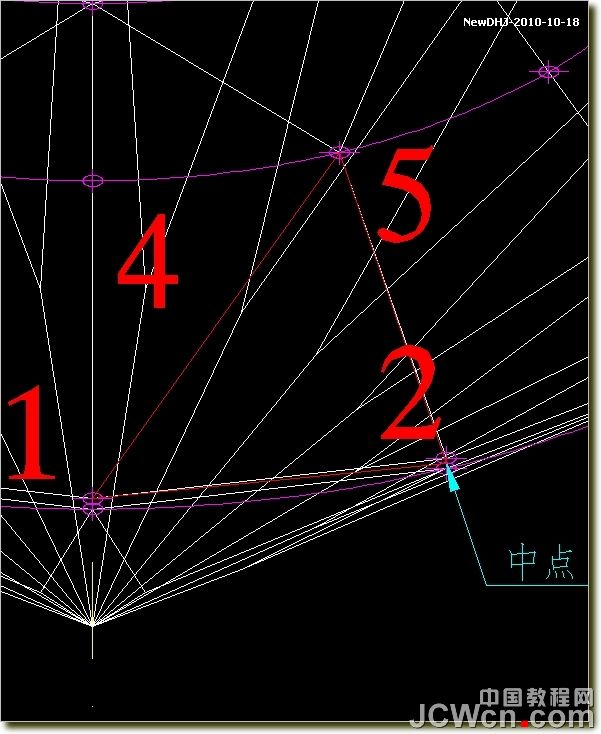

28、以5、1、及点位“2”移动位置后的中点做成三角

29、拉伸；倾斜角(T)：315；拉伸的高度：2

30、以中心线环形阵列8个
