AUTOCAD制作南非世界杯足球“普天同庆”

2020-07-20 13:38:22
字体:
来源:转载
供稿:网友

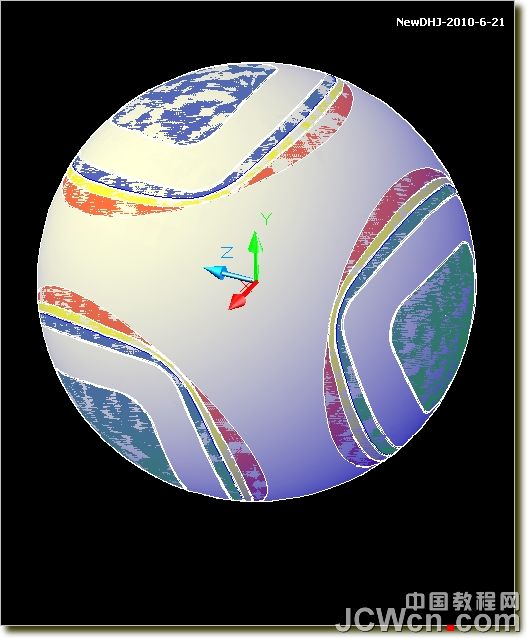

这篇教程教武林网的朋友们用AUTOCAD制作南非世界杯足球“普天同庆”,教程制作难度一般。介绍了南非世界杯足球的绘制方法及渲染思路。转发过来和武林网的朋友们一起学习了,先来看看最终的效果图:

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

遗憾的是本人对足球世界杯一点不感兴趣,从网上收集了几张2010世界杯用球图片,依葫芦画瓢,没有尺寸,贴图不成比例,随心所作。第二次作图,记录下过程,因为断断续续分几天搞的,左视图或右视图有些乱,反正以图片为准。想为世界杯助兴,草草潦潦但我想也不至于会比呜呜祖拉更扰人吧。

在制作过程中也运用了一些自己平时作三维图的经验和技巧供大家参考。由于没有具体尺寸有些欠佳,但也不会影响讲解和理解的程度。在此也感谢南京的一位Z10的朋友,提供了做正面体的新思路。

言归正题,开始作图(我用的是2007版本)

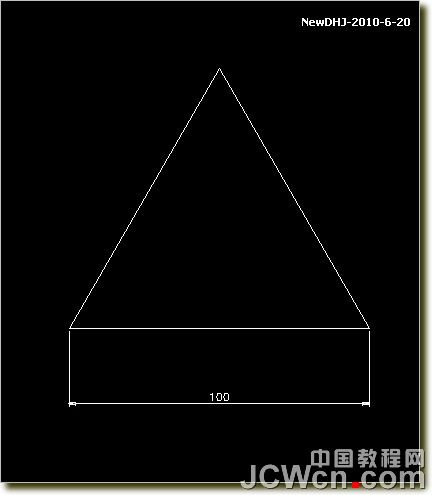

1、主视图画一正三边形(我暂定边长为100)
命令: _polygon 输入边的数目 <4>: 3
指定正多边形的中心点或 [边(E)]: e
指定边的第一个端点: 指定边的第二个端点: 100

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

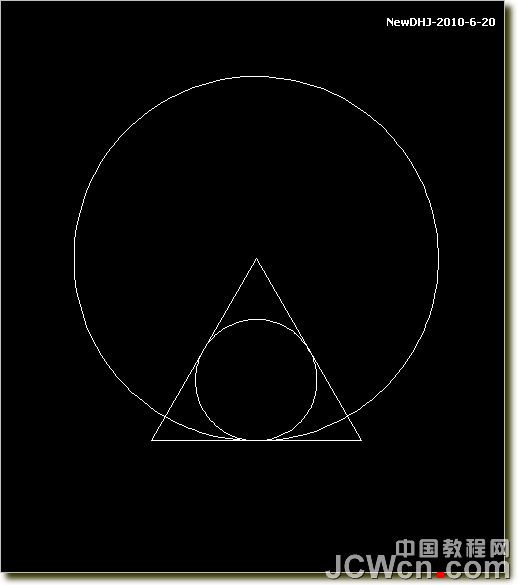

2、切、切、切,作一内切圆,以三角形顶为圆心,中心线为半径画一大圆

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

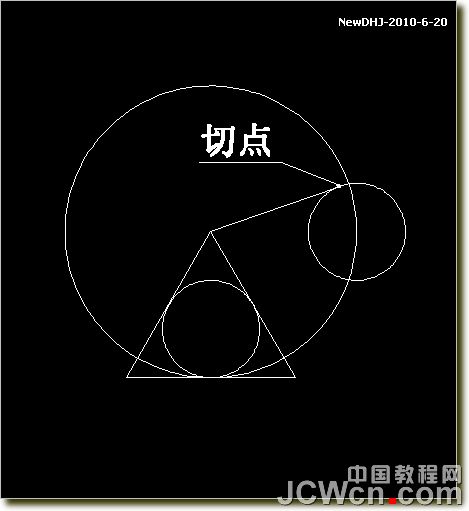

3、复制一个内切圆,圆心在大圆的右象限点上。画大圆的圆心到右象限点上圆的上切线

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

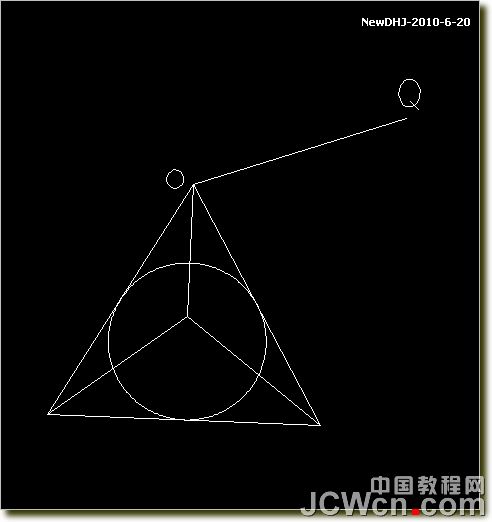

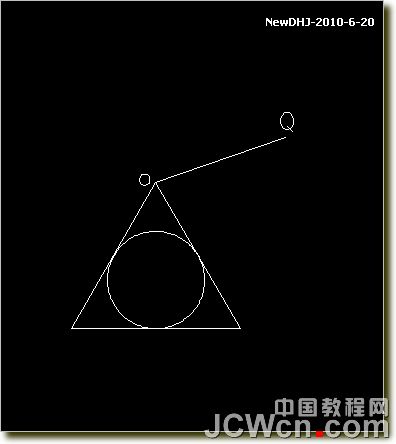

4、为了看清楚,删除两个辅助圆留下切线,定“o”和“Q”两点

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

5、命令: _extrude(拉伸)——鼠标点正三角形——T——鼠标分别点“o”和“Q”两点——鼠标分别再点 “o”和“Q”两点
(如果用低版本就不用“——T——”直接两次点“o”和“Q”两点)
这样就画好了一个正四面体

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

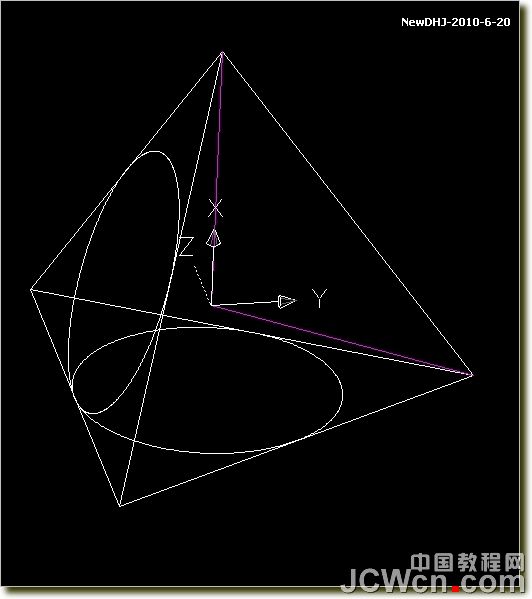

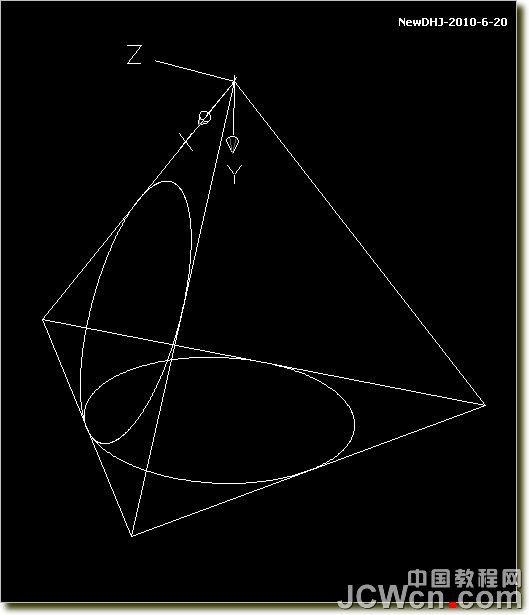

6、三点UCS定位,“切、切、切”再画个圆。如图

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

7、两圆的圆心与对角连线,交点就是球的球心

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

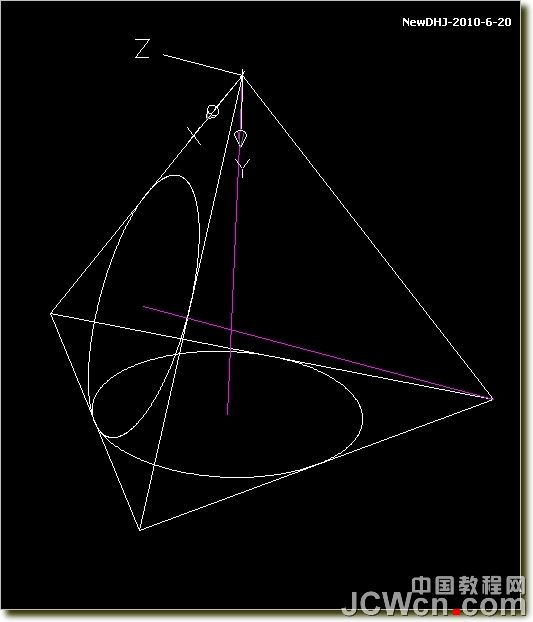

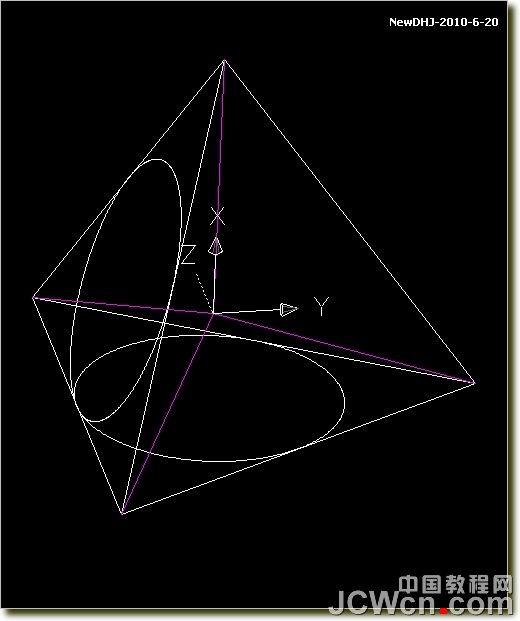

8、三点UCS:以交点(球心)为原点X、Y分别在两角连线的端点,剪切多余的线段。如图

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

9、连接球心到正四面体的其他两顶点线

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

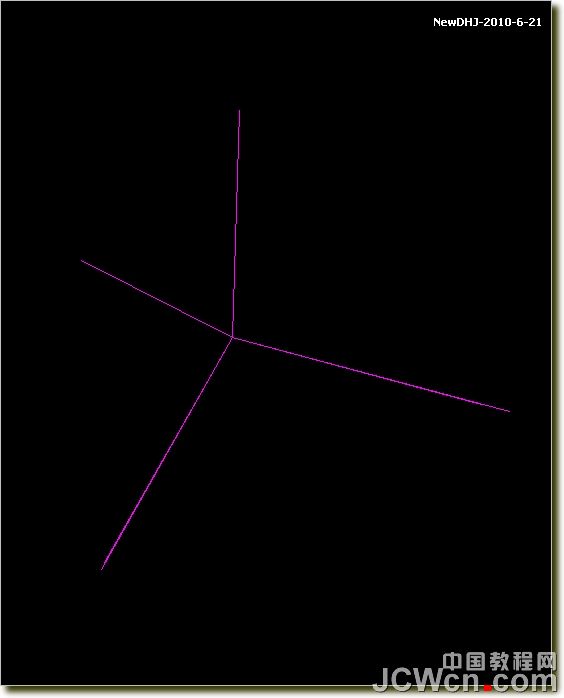

10、留下中心线,其他全部删除

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

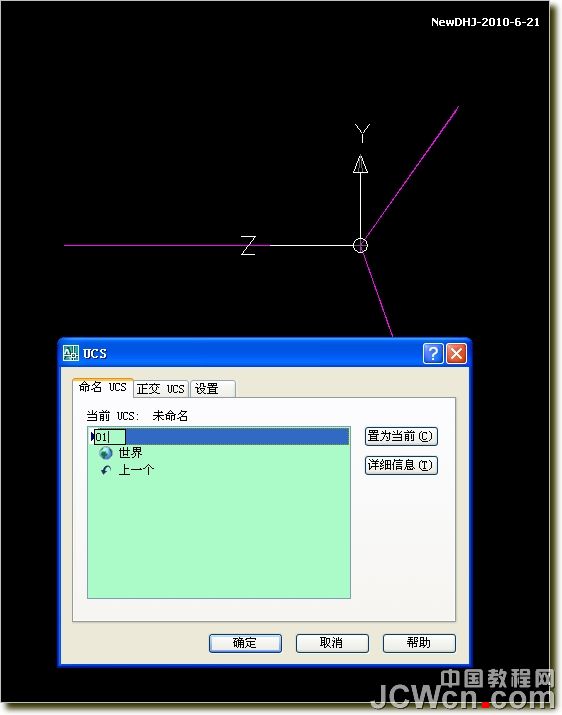

11、切换到左视图,Z轴矢量定位,保存当前UCS名为01(如图)

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

12、还是Z轴矢量定位UCS方向,保存当前UCS名为02(如图)

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

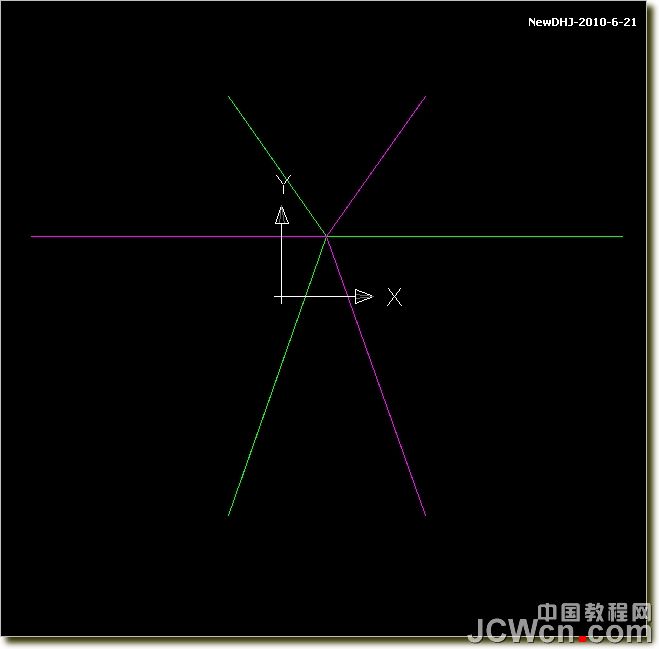

13、回到左视图以中心线垂直镜像四条线(为了看清楚我改用绿线)

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

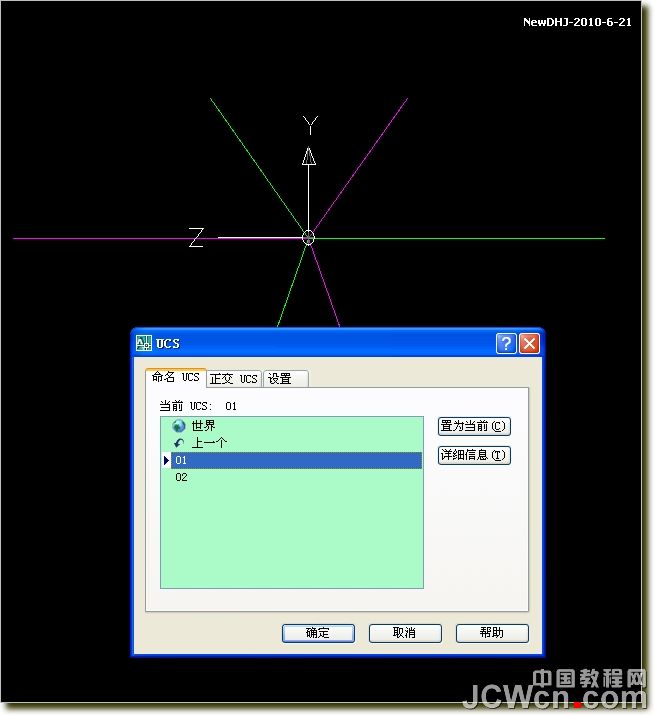

14、命令:ucsman(也可点 命名 ucs 图标)切换当前 UCS为01

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

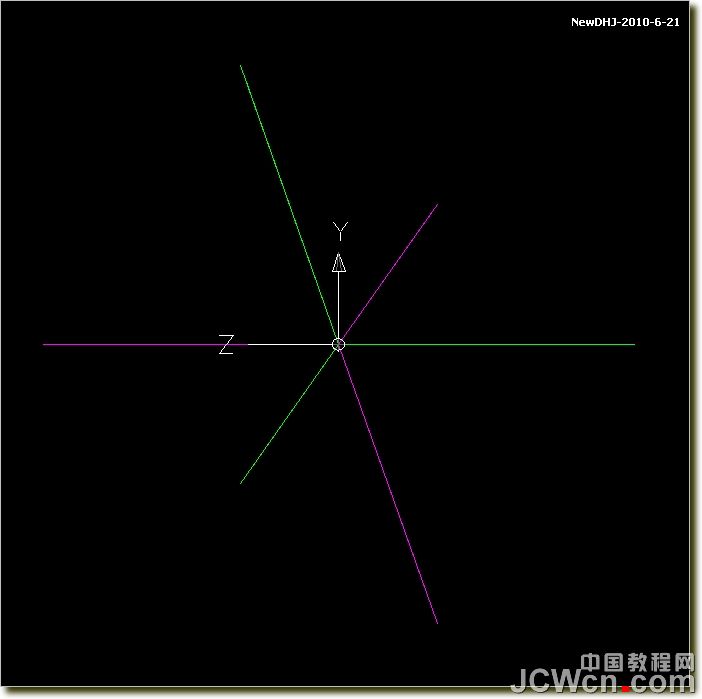

15、四条绿线以Z轴旋转60°

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

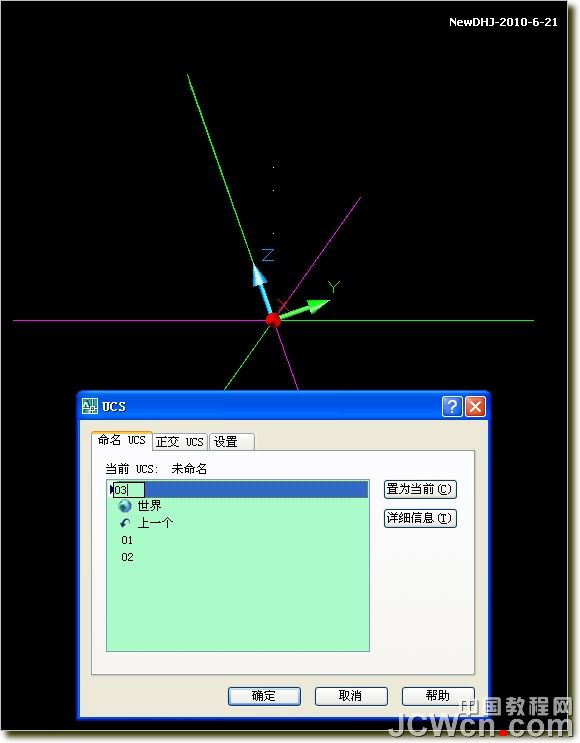

16、Z轴矢量定位UCS方向,保存当前UCS名为03(如图)

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

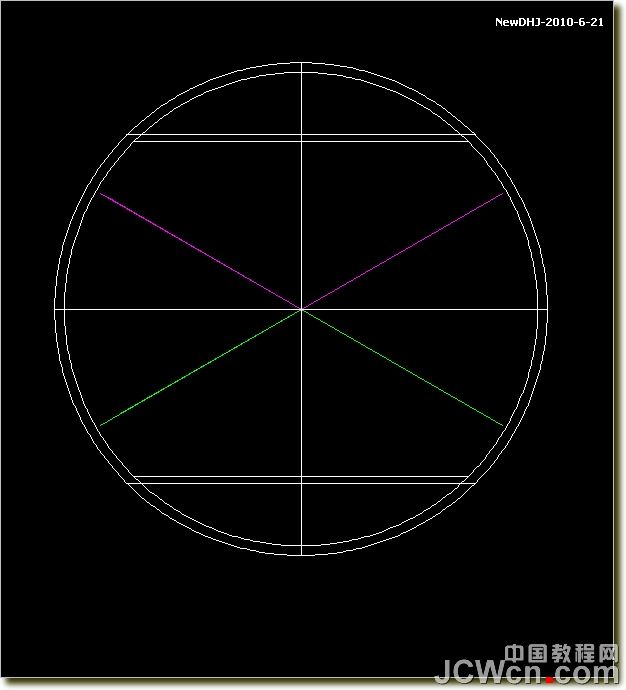

17、以球心为中心以任一条中心线为半径画球,再同样画一个略小点的球,差集成一空心球

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

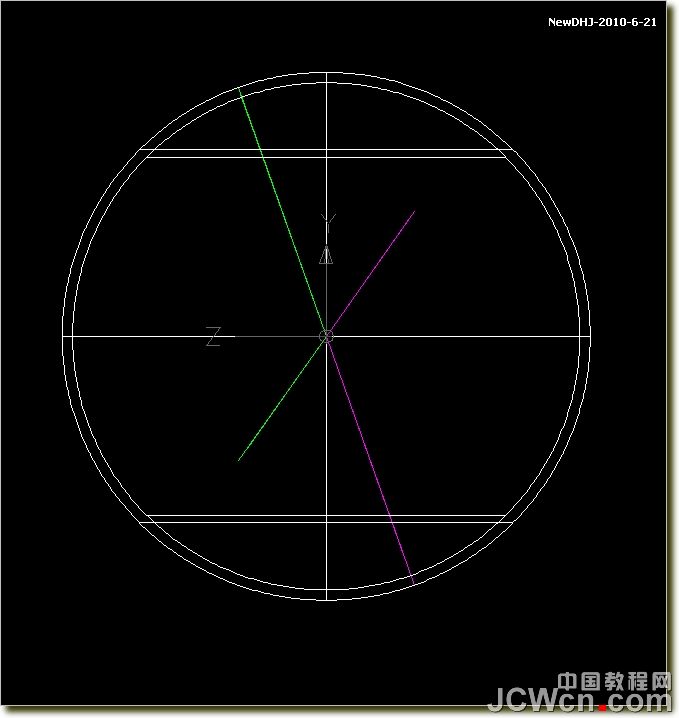

18、切换回主视图

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

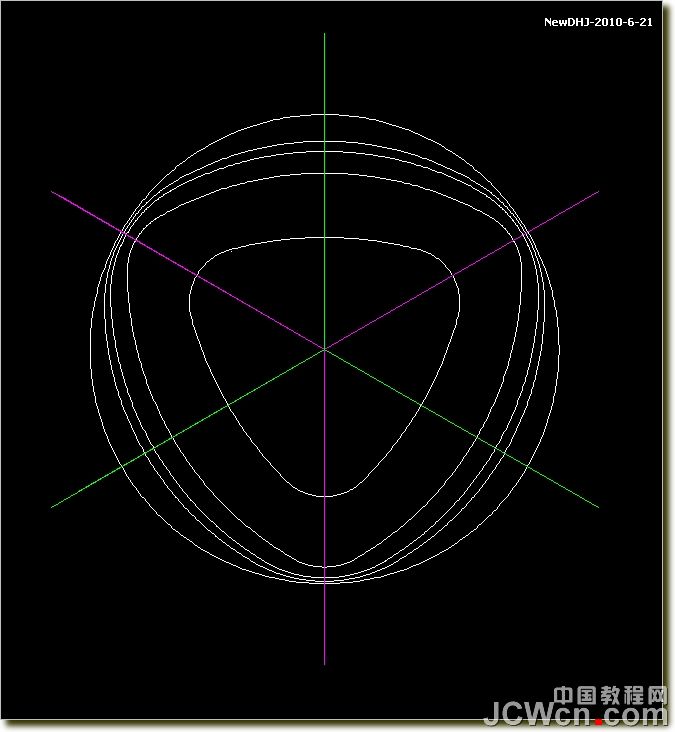

19、把球体的图层关闭。然后设置一“图形层”,画上自己喜欢的平面图,做成面域或闭合线。

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

20、切换到西南等轴测视图

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

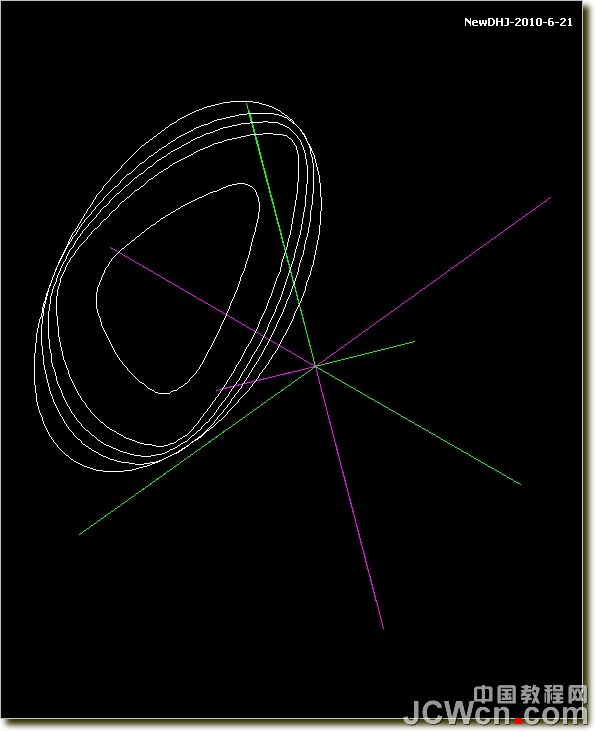

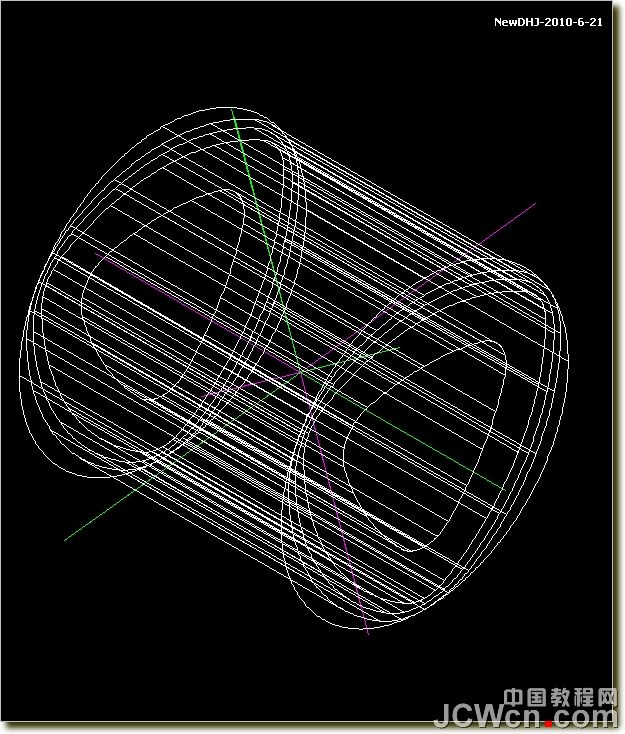

21、拉伸成实体

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

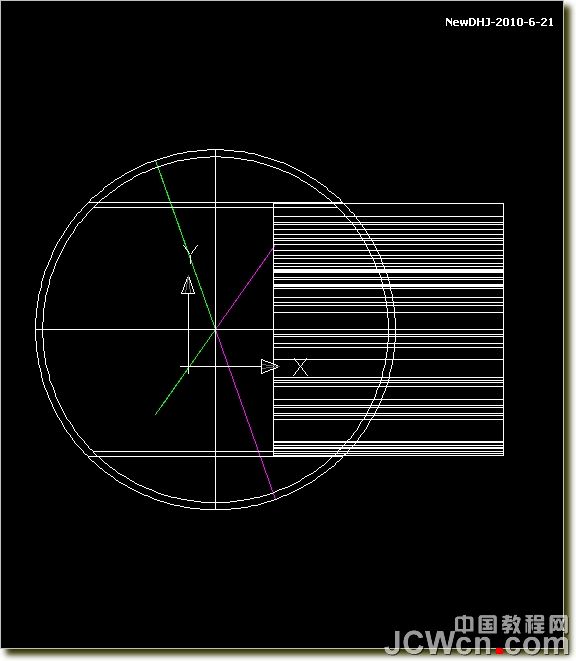

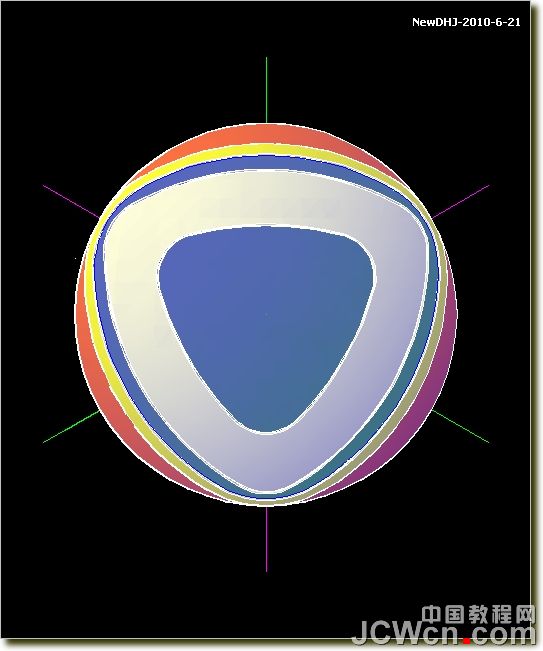

22、打开球体的图层,切换到左视图,调整好位置

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

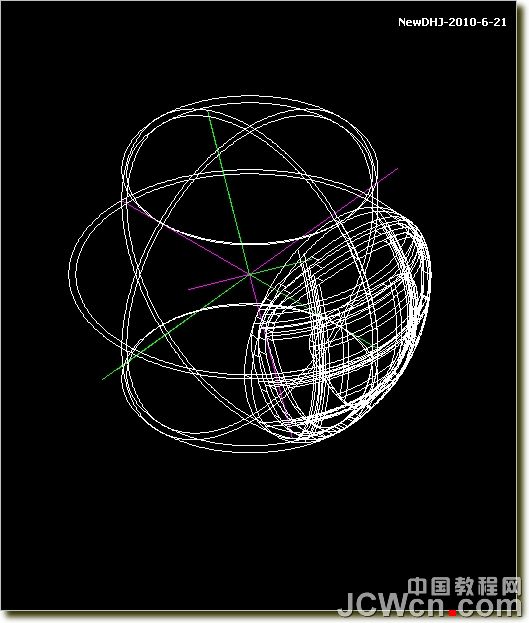

23、在原地复制了5个球体,命令:CO——鼠标指定球体——回车——鼠标任意点一下并拖动位置——输入:0——回车——0——回车,反复5次连续两次回车结束复制操作,分别与拉伸的图案实体交集

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

24、关闭球体的图层,同样方法原地复制中间的四个图形,然后逐个差集,倒圆角。

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

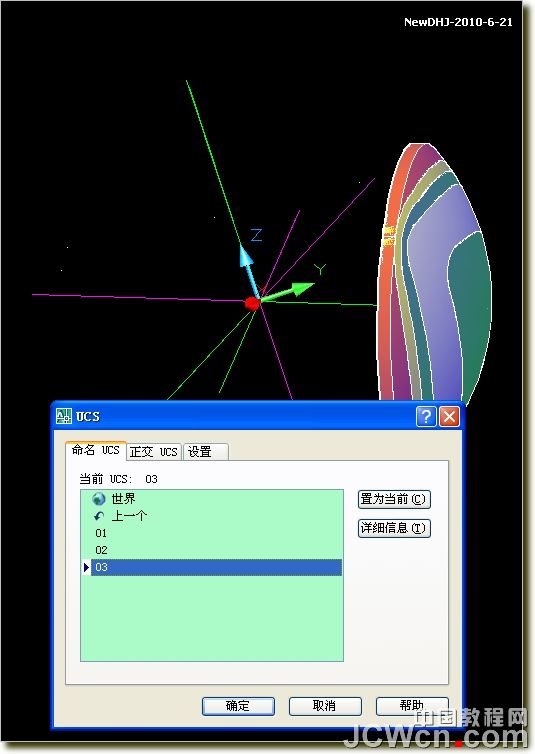

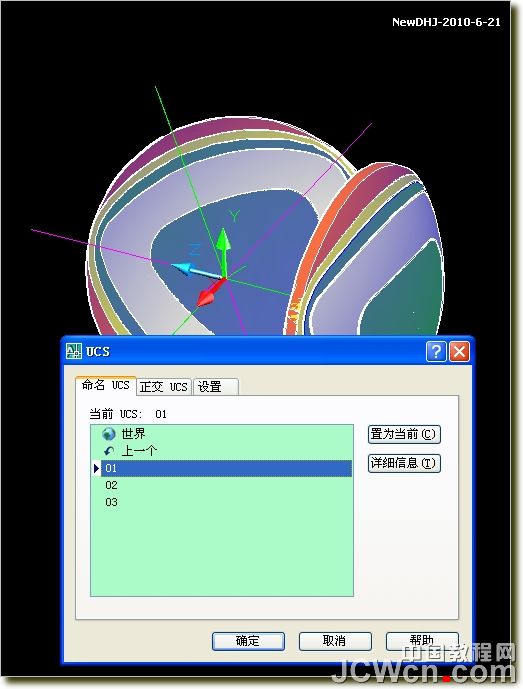

25、命令:ucsman切换当前 UCS为03

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

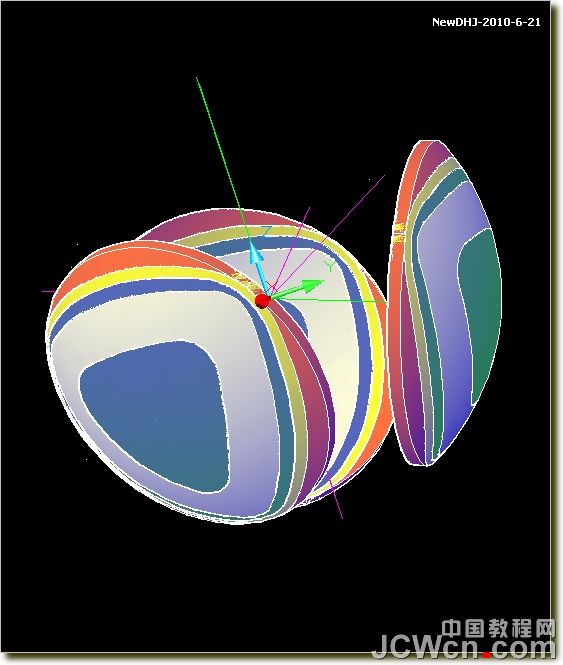

26、Z轴环形阵列3个

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

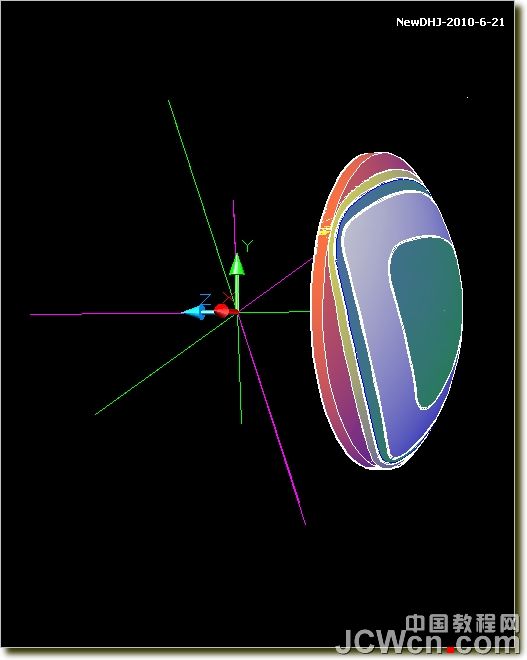

27、ucsman切换当前 UCS为01,删除一个图形

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

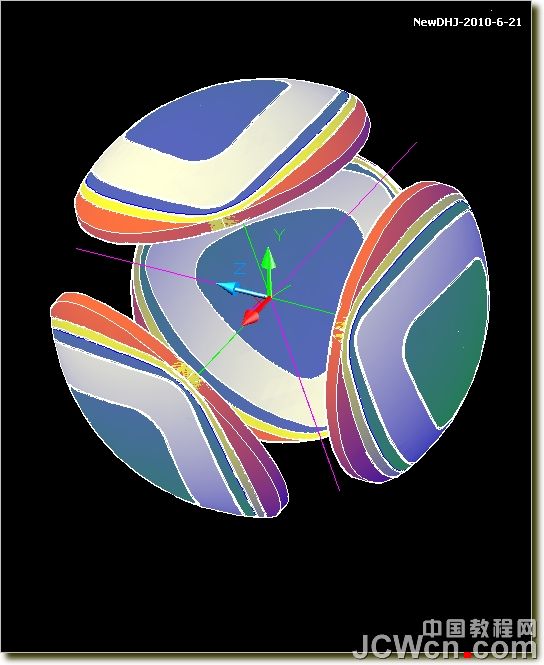

28、其中边上的 图形Z轴环形阵列3个

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程

29、原地复制四个图形外圈两个实体,打开球体的图层

AUTOCAD制作南非世界杯足球“普天同庆” 武林网 autocad教程
