AutoCAD倒角、面拉升、阵列建模教程

这篇教程像武林网的AutoCAD爱好者们介绍AutoCAD倒角、面拉升、阵列建模的方法，话不多说，直接来学习吧！

本题主要是介绍：
1、在实体上作环形倒角。
2、实体面的拉升。
3、二维命令“阵列”中矩形阵列、环形阵列的运用。

下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

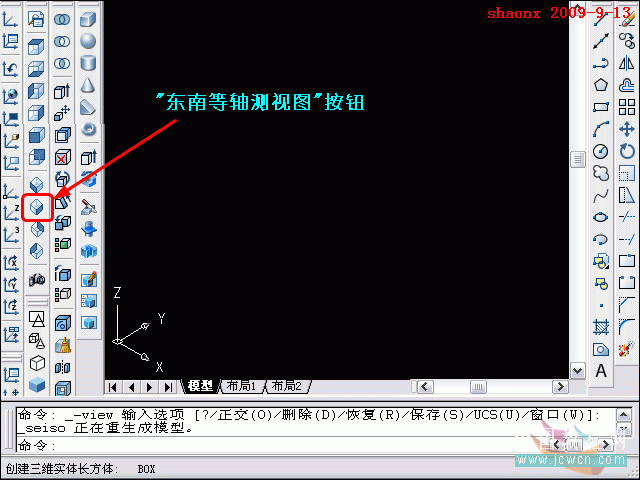

1、打开CAD，点击“东南等轴测视图”按钮，进入到东南视图界面。

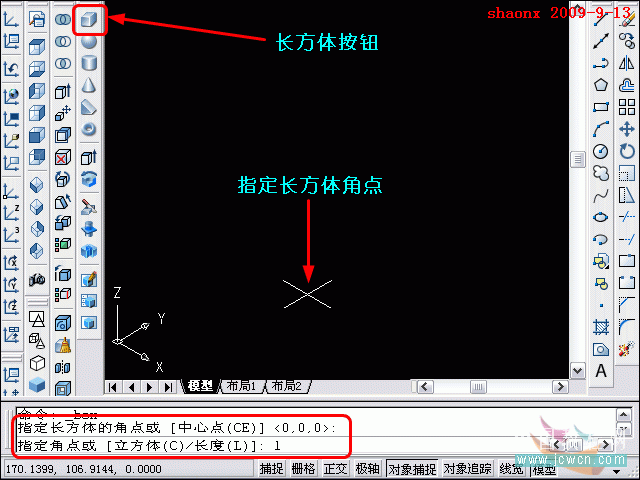

2、在东南视图的界面里，点击“长方体”按钮，在界面里指定长方体的一个角点后，再输入“L”，说明要画的是长方体，而非立方体。

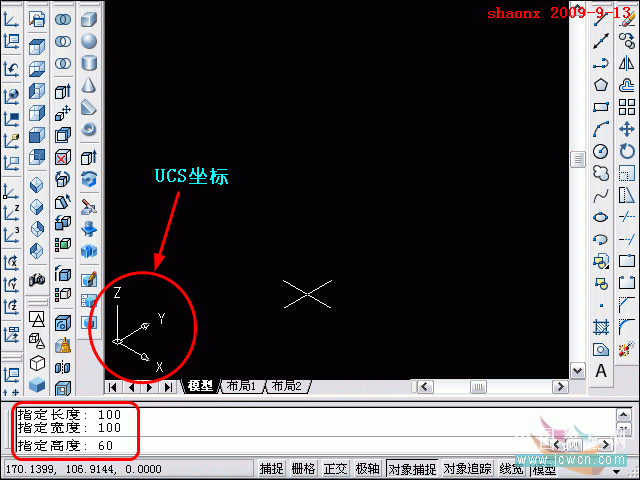

3、接着，在命令行里输入“长宽高”的数值，这在前面已讲过，“长宽高”对应的是UCS坐标的“XYZ”轴。

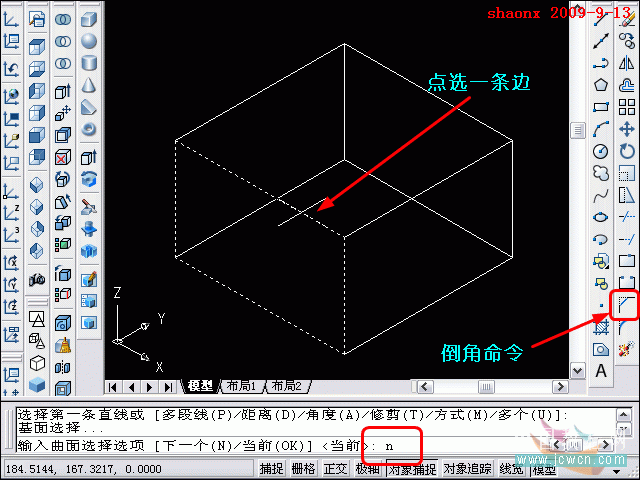

4、画好的长方体如下图。接着，做倒角，点击“倒角”按钮，点选顶面的一条边线，出现了如下图的情况，选中了边上的面，不是需要选择的顶面，再输入“N”，选择下一个。

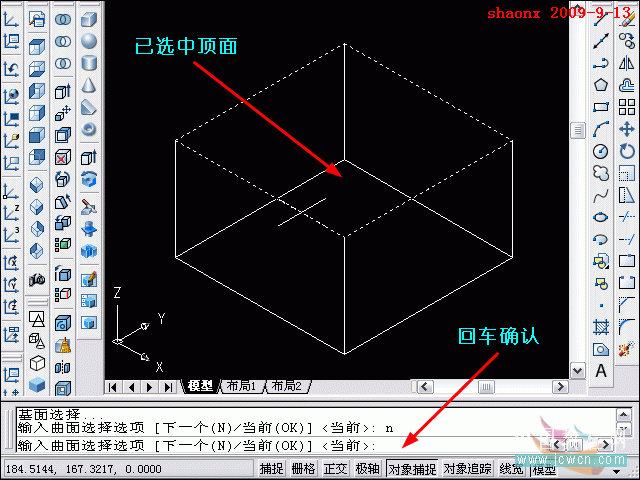

5、输入“N”并回车后，界面中出现了选中顶面的期望结果，这时，不再需要再选择，就直接回车确认。

6、下面的操作就是输入倒角的距离，基面的倒角距离，就是顶面的倒角距离，其他面的倒角距离，就是侧面的倒角距离。

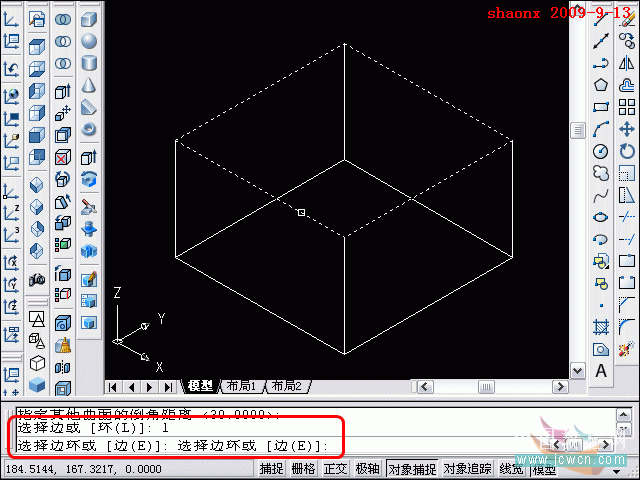

7、倒角操作的设置完成了，接着选择需要倒角的边，可以分别选中四条边，也可以输入“L”，选择一个环，如下图。

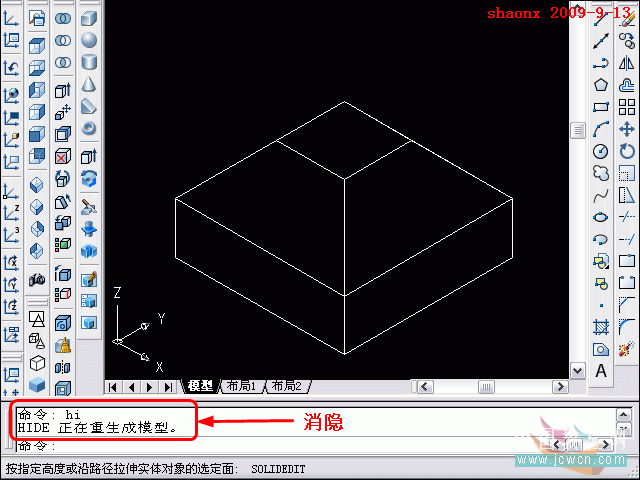

8、完成的图形如下。输入“hi”，得到消隐图。

9、点击“面拉伸”按钮，选中上面这个面。

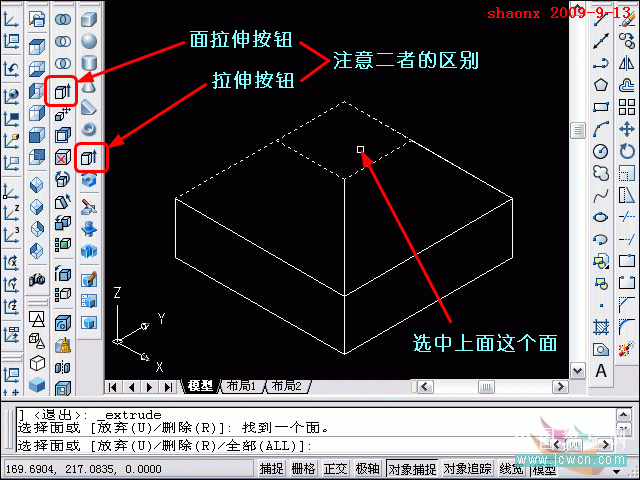

注意，CAD里有2个差不多的拉伸命令：
一个是从二维平面到三维的“拉伸”命令（在建模工具条里），就是常用的拉伸。
还有一个就是现在用的“面拉伸”命令（在实体编辑工具条里），这个命令是对三维实体的一个面进行拉伸。
这2个命令的按钮小图标一样，使用时要注意区别。

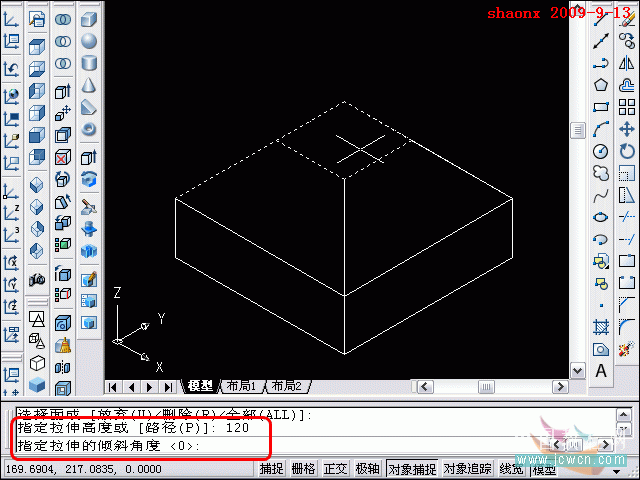

10、输入拉伸高度，确定倾斜度后，选中的面就会拉伸。
注意UCS坐标的Z轴的方向，输入的高度是正值，就往上拉伸，
如输入的高度是负值，就往下拉伸。
