CAD基础教程:CAD中图形属性介绍

2020-07-20 13:38:15
字体:
来源:转载
供稿:网友

本教程向武林网的朋友们介绍CAD中的图形属性,教程对于初学CAD的朋友会有一定帮助!

图形属性是与图形文件相关的信息,如标题、作者、主题以及自定义属性等。使用图形属性命令可显示和设置当前图形文件的属性信息,该命令的调用方式为:

菜单:【File(文件)】→【Drawing Properties…(图形属性)】

命令行:dwgprops调用该命令后,AutoCAD将显示"Properties(属性)"对话框,该对话框有4个选项卡,现分别介绍如下:

(1) "General(基本)"选项卡:用于显示文件类型、位置、大小、时间和属性等与磁盘文件有关的信息,其显示数据来自操作系统,如图16-3所示。

图形属性 武林网 AutoCAD教程

(2)"Summary(概要)"选项卡:用于设置图形标题、主题、作者⒐丶帧⒆⑹秃统读唇踊刂罚ㄈ缤?6-4所示)。其中超级链接基地址是指插入图形中的所有相关链接的基地址。

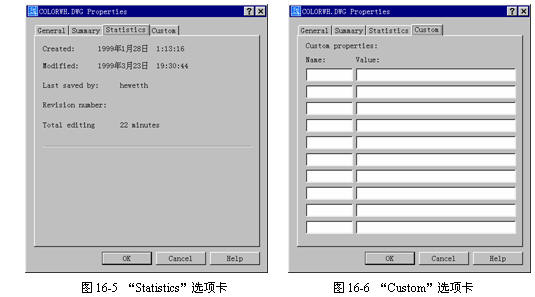

(3) "Statistics(统计信息)"选项卡:用于显示文件创建时间、最后修改时间、最后编辑者、修订次数和总编辑时间等信息(如图16-5所示)。这些文件特性是自动维护的,并可利用它们来查找在一个指定的时期内创建或修改的图形。

(4) "Custom(自定义)"选项卡:用于指定最多10个自定义属性,每个属性包括名称和值两部分(如图16-6所示)。使用自定义属性可以在搜索时便于查找图形。

注意只有在保存图形之后,"图形属性"对话框中输入的属性才能与图形相关联。

图形属性 武林网 AutoCAD教程

以上就是CAD中图形属性介绍,希望对初学CAD朋友有所帮助,谢谢大家观看!
