本教程是AutoCAD三维建模教程,通过陶罐建模实例解析螺旋体的制作方法,制作过程很简单,教程很实用,介绍的也很详细,转发过来,希望对大家有所帮助!

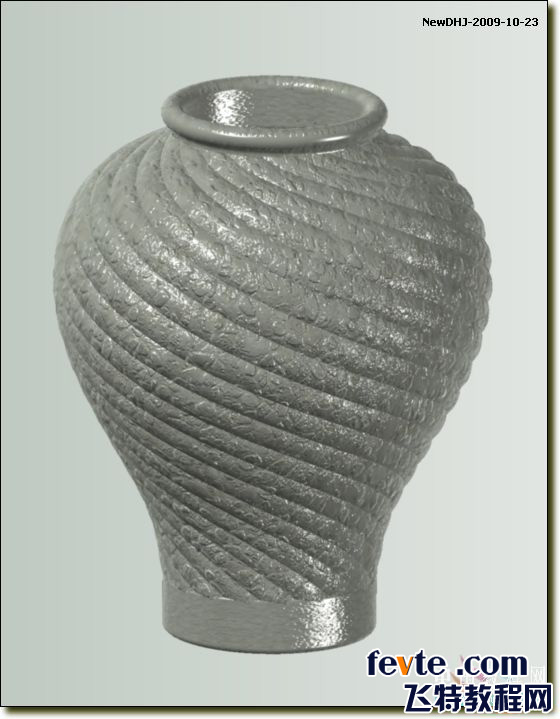

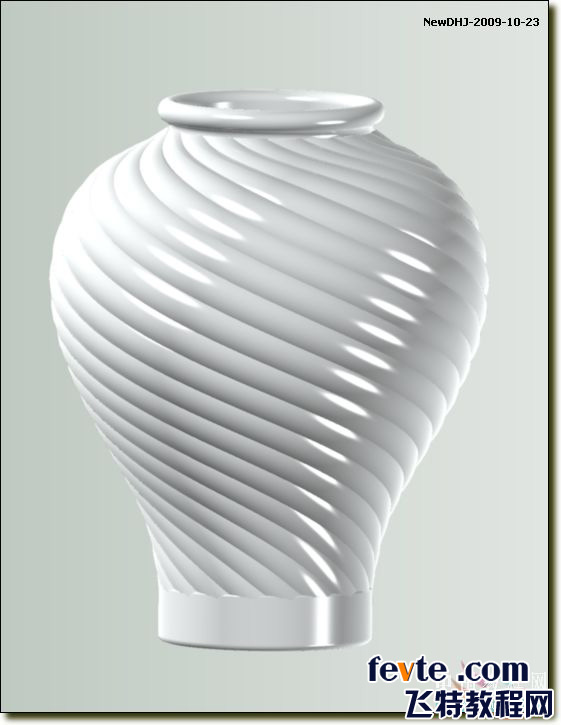

先来看几例效果:
就从这陶罐说起吧

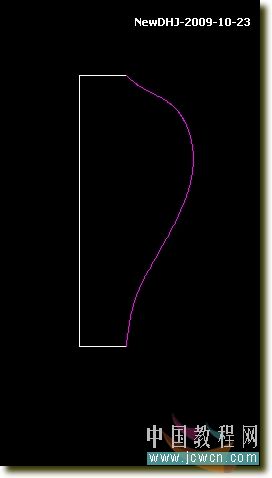

1、画三条直线和一条样条曲线,画出物体的半剖面。

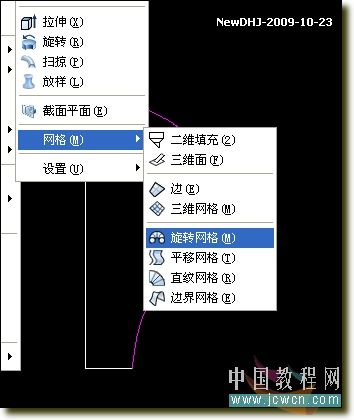

2、用旋转网格命令
命令: SURFTAB1
输入 SURFTAB1 的新值 <6>: 18
命令: SURFTAB2
输入 SURFTAB2 的新值 <6>: 18

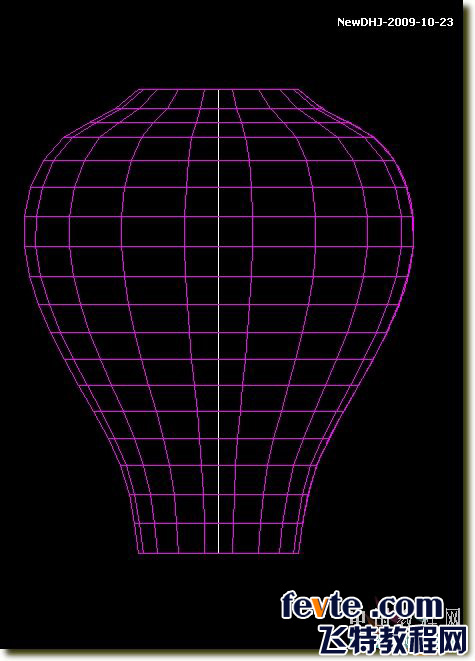

3、旋转成三维网格

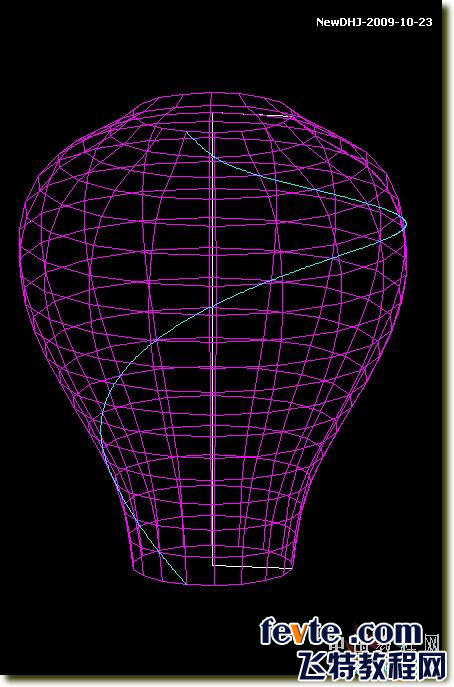

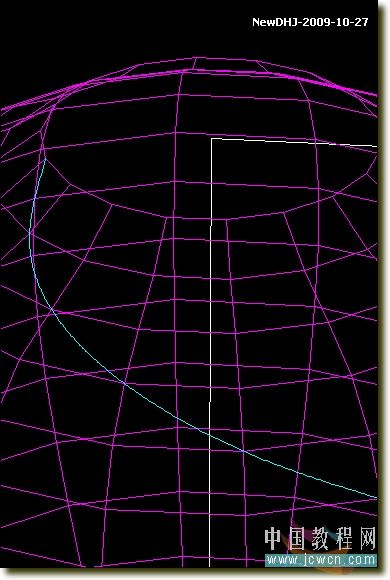

4、用样条曲线捕捉网格的对角作出螺旋线

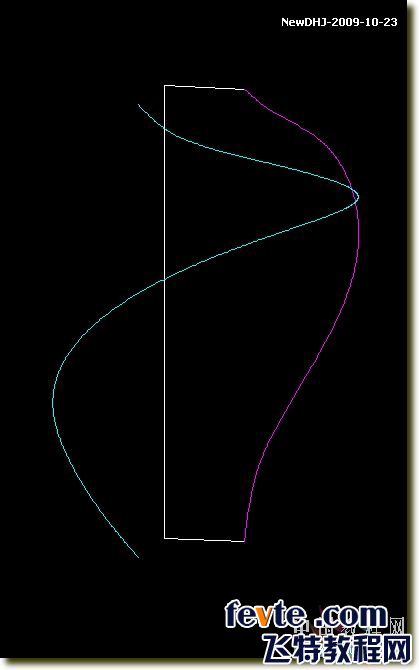

5、删除三维网格
