AutoCAD渲染漂亮的青花盘子

这篇教程是向武林网的朋友介绍利用AutoCAD渲染漂亮的青花盘子，教程渲染出来的效果非常漂亮。作者对制作过程做了详细地介绍。推荐给武林网，希望对大家有所帮助！

作者前言：

大家好，自从拙帖连续上传以来，承蒙朋友们的支持，心中很是感谢。

据我观察，朋友们似乎对于"渲染"特别偏爱，在论坛上也看到这类现象，相当多的初学者要么不会渲染，一个好的作品无法更好地"包装"

一下。而一些渲染高手则是只把作品拿出来展示，让人啧啧称奇，但是这些高手好象是舍不得吐露自己的经验，有点怕别人学去的意味。

对于渲染，我也是初学者，经验都从实践中而得，我准备陆续讲讲自己学习的经验，当然这些自然不能和其它高手相比的了，错漏之处在所难

免，仅初学朋友们参考。希望在交流中共同进步。

渲染是个复杂的过程，显得很繁琐，调试时间较长。在前面几集中，大概地介绍了渲染的流程和灯光的设置。从这集开始，介绍更具体的一些个人经验与心得，尽可能用最简易的语言来讲述。

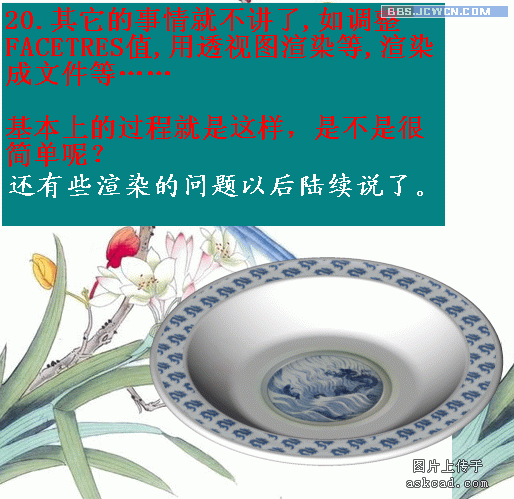

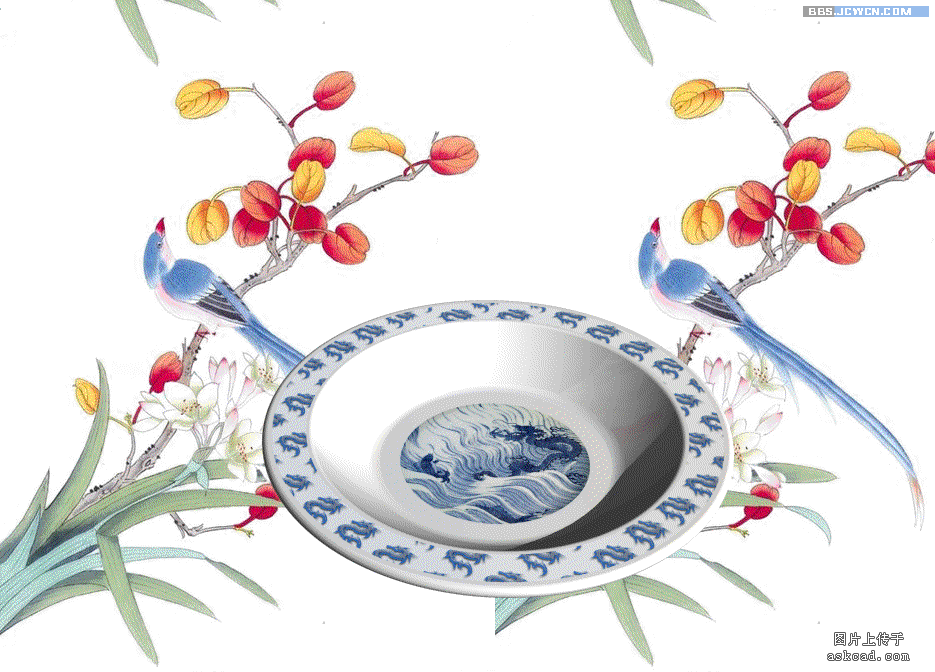

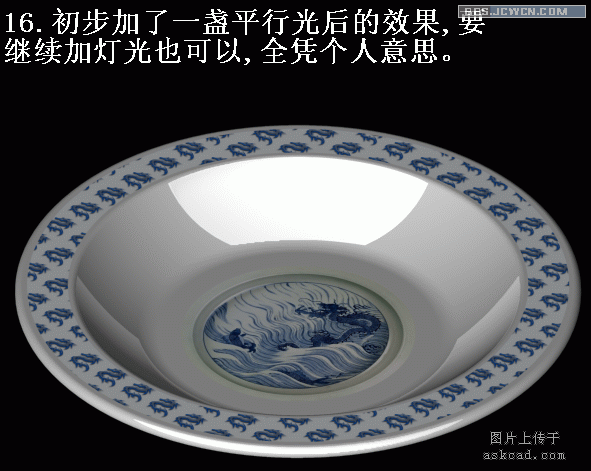

一、先看下面这个结果，一个青花磁盘。

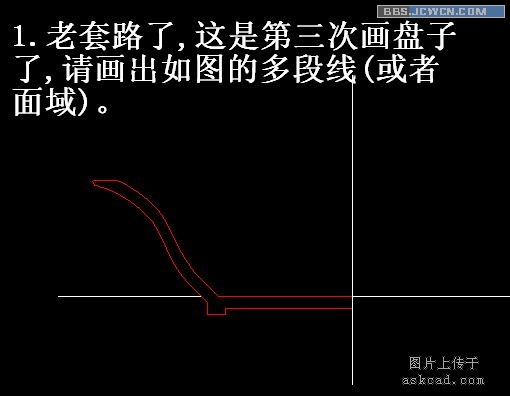

从技术上分析，要画这个盘子的三维实体是没有任何难度，所以在此不讲画法了，实在不会的朋友请参见第1集就明白了。

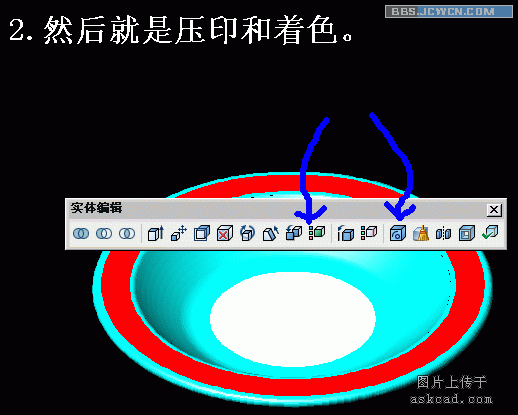

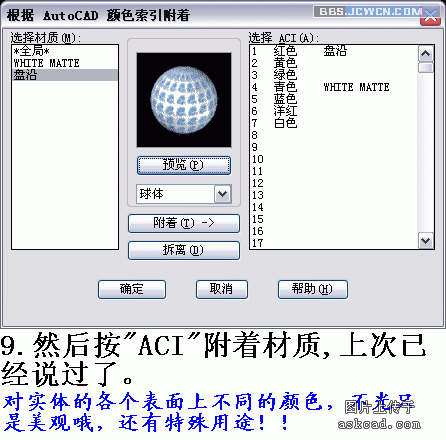

青花盘子上的"青花"是如何做出来的呢，这当然不是我画的了，而是用材质中"贴图"的办法加上去的。一个问题是，怎样实现盘底有一种图案，盘沿又是另一种图案，这是如何实现的呢？在前几集中说过这个问题，是通过压印，后就把一个实体分割成不同的面，然后对这些面染上不同的颜色，然后用"aci"材质附着，就可以实现。当然这个盘子有些特殊，不用压印也可以选择到面。

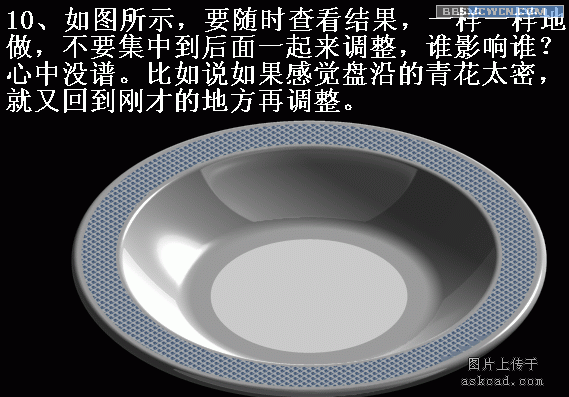

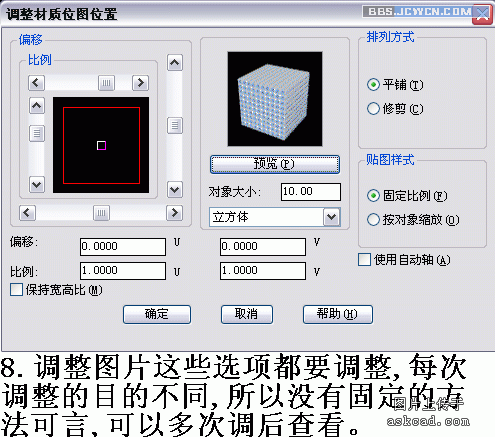

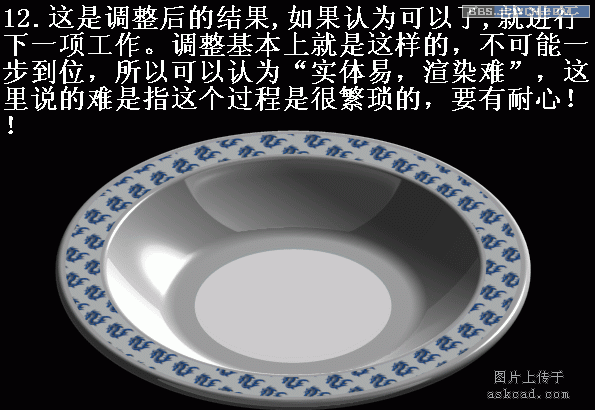

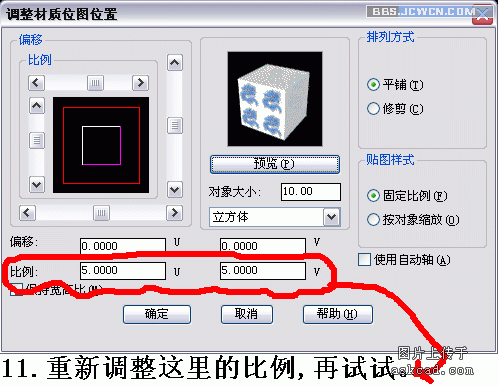

一个关键的问题是，贴图必然要反复多次调试，贴图调整的方法在第6集中说过了，这里略说。另一个关键的是，对于磁盘整体是选用一种材质，对于要贴图上来的盘底与盘沿该用什么材质呢，显然在这里是不能将就盘体的材质的，如果这样操作的话，要么整个盘子没有青花，要么整个盘子全是青花，无法做到该有的地方必有，不需要的地方一定不要有。

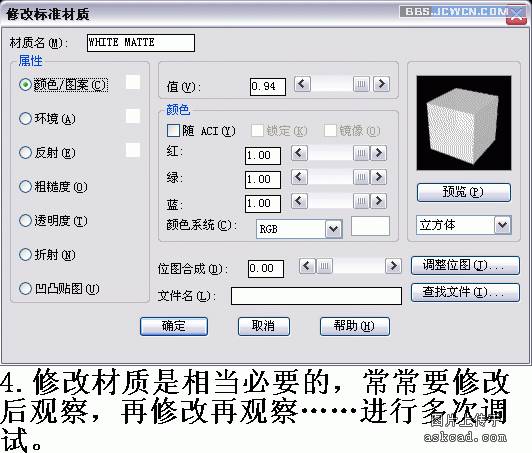

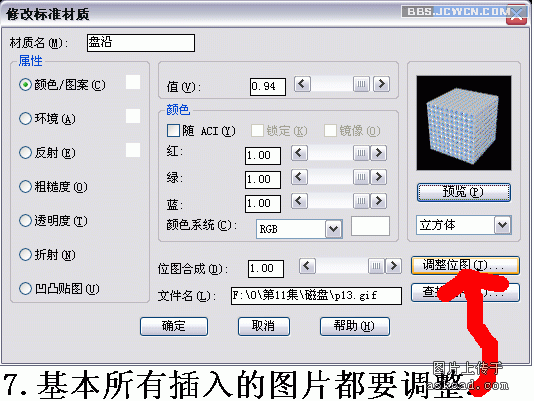

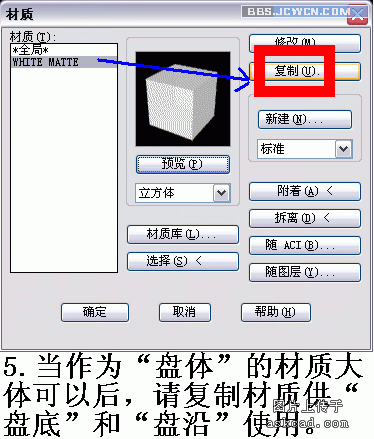

如何解决呢，其实是相当规模简单的，在材质对话框中，将选作盘体的材质复制两个，一个供盘底用，另一个供盘沿用。需要注意的是，复制时要你自定义的材质取好名字，然后就可以和其它材质一样使用或修改了。

一句话，就是说当你感觉材质不够用时，可以复制材质来用，然后分别对其小调整，就相当于丰富材质了。再如说，我想要红色透明的材质，还要一个红色透明有些粗糙的材质，就可以以红色透明的材质为蓝本复制一个，然后修改成有些粗糙的效果。

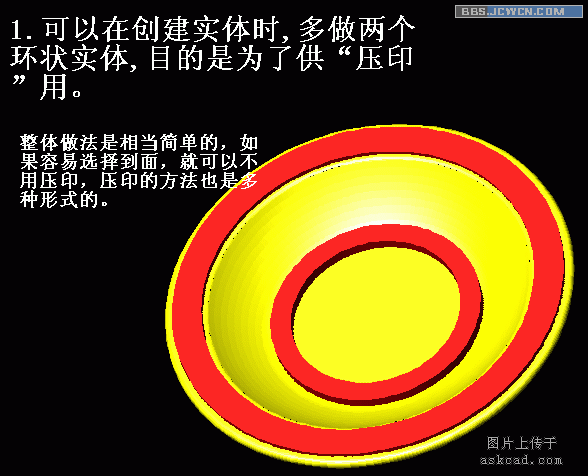

可能还是有些朋友不太明白，如何刚好让盘沿这个圆环状贴上图，而不让贴图跑到圆环以外的其它地方呢？这是因为，我画的这个盘子实质上是三个面，要做出这种分割面的效果，常用方法是"压印"，当然这个例子中圆环的画，不压印就可以选择到了。如果实在是不会压印的朋友，也可以把这个盘子在创建实体时，分成几部分来实体旋转，然后分别对各个实体进行附着材质，不过这种方法，可以了解,能不用则可不用。

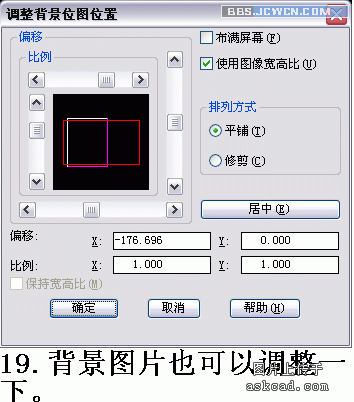

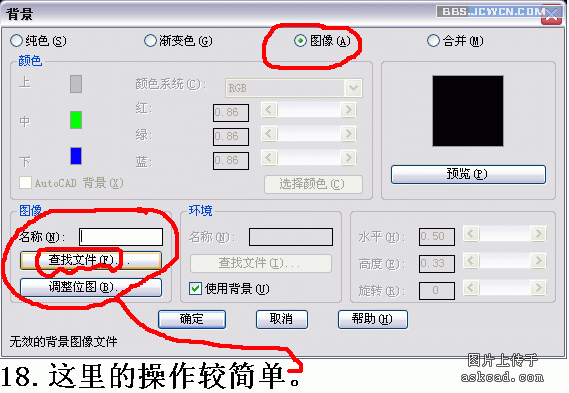

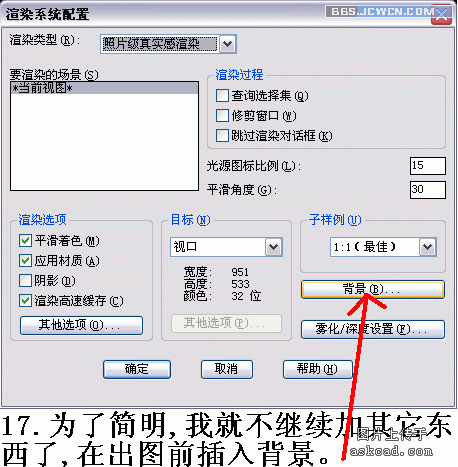

基本上要点就是这些，还有一点是背景是如何来的呢，这就简单了，在渲染框中，"背景"选择中插入图片就可以了。针对我这幅图，实质上插入了三张图片（盘沿、盘底、背景）。

最后我把源文件连同插入的三张图片上传上来。需要特别说明的是，打开源文件后渲染是没有青花效果的哦，这是因为这些图片在cad中是只是保留了图片的路径，所以要把图片重新设置路径就可以了。

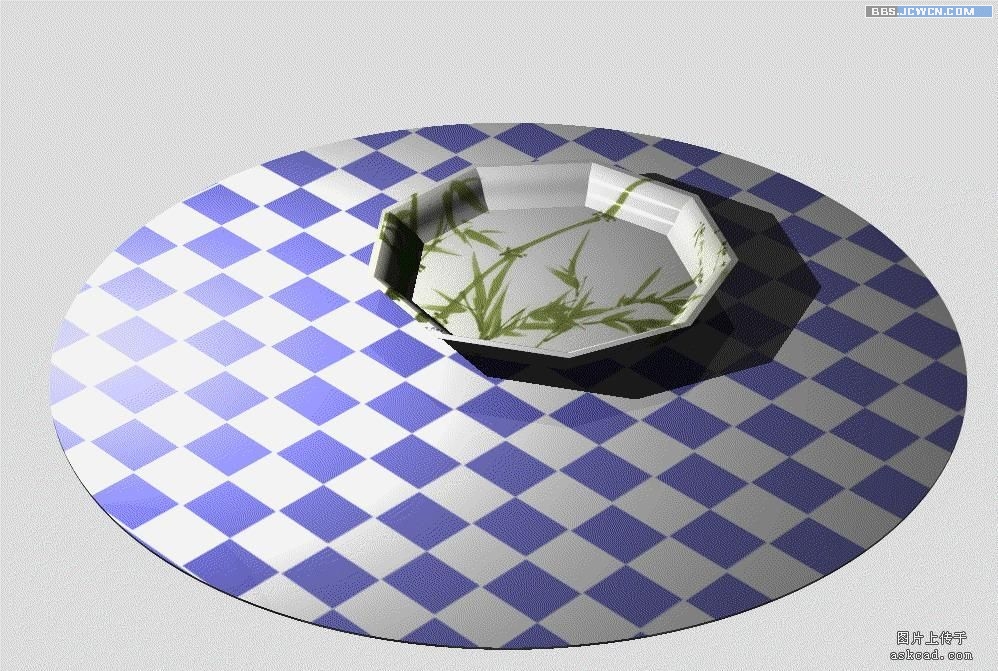

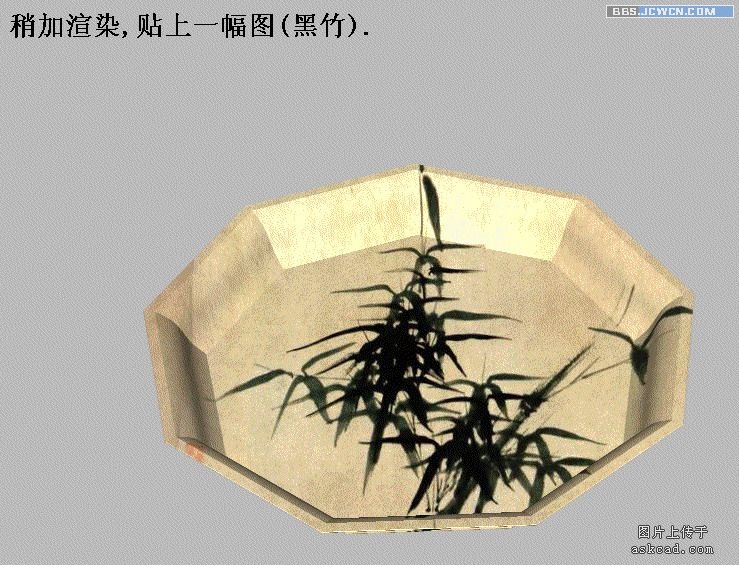

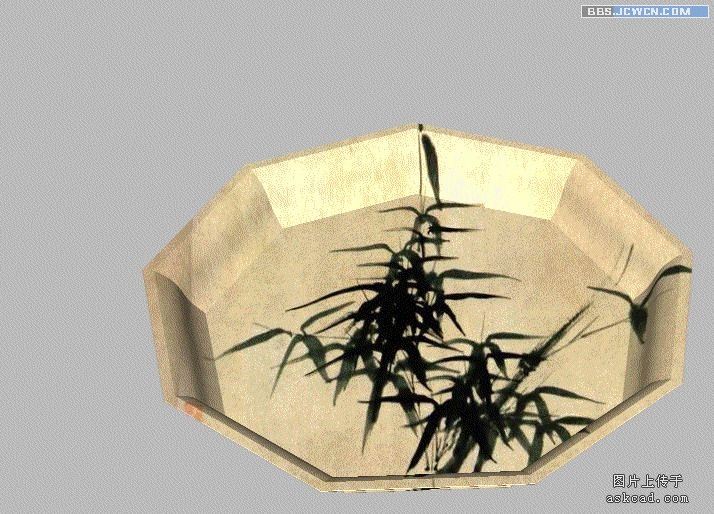

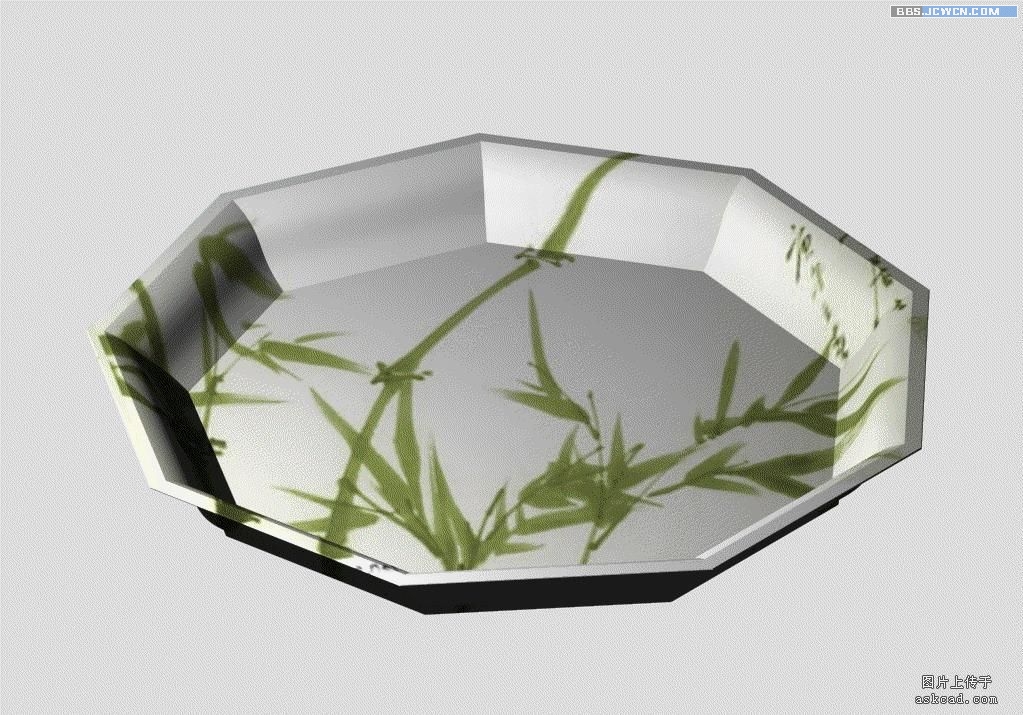

二，下面再画一个盘子，请看图。对于这个，初学的朋友应该从渲染上没有什么想不通的地方吧。

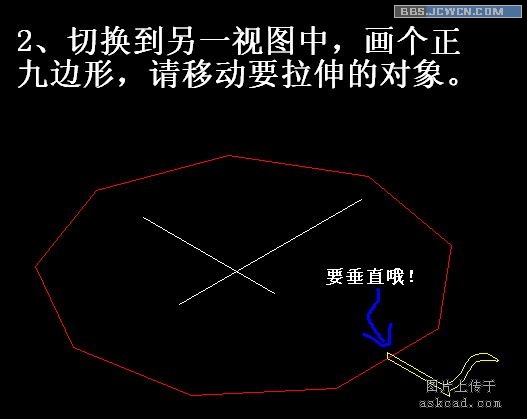

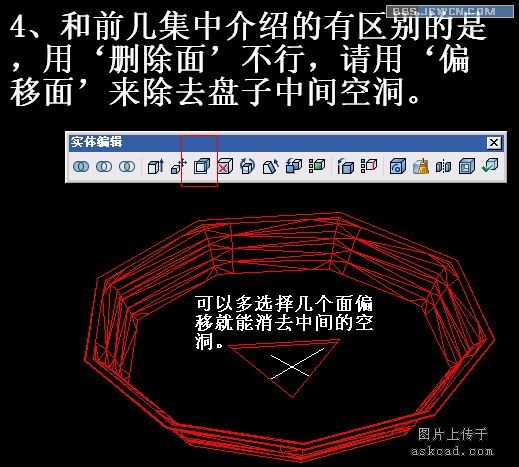

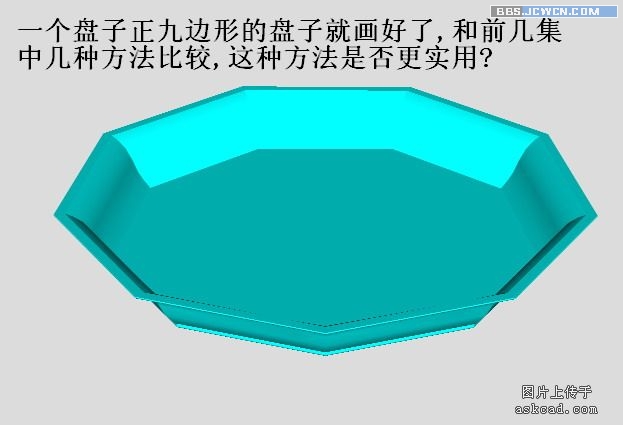

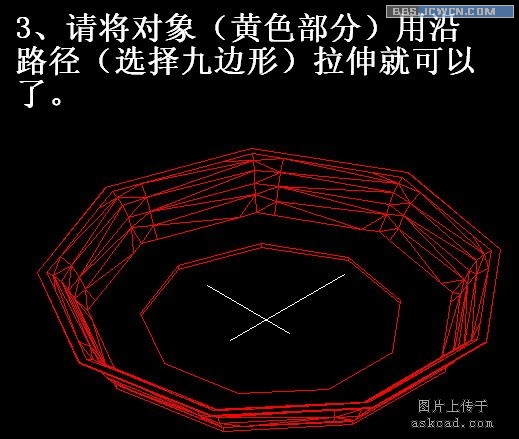

这是个正九边形的盘子，在前几集中曾介绍了个画正九边形花盆的方法，这里介绍的是另一种方法来做的实体。

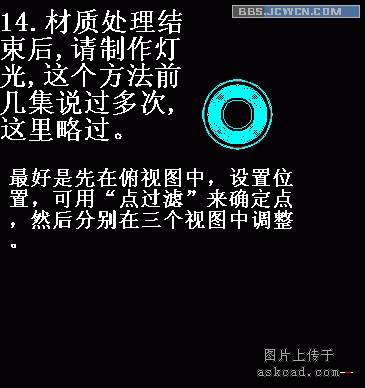

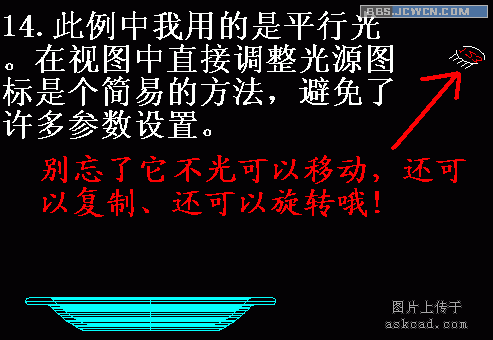

当做好实体后，就可以渲染了，当然设置灯光之类的操作前面说了多次，自己记做就行了。

可以有初说朋友会用，插入的图片是平面的，但是我看的是好象贴的图自动沿物体表面弯曲了，这是如何做的呢？

这个嘛，我是不会了！这是cad自动化的结果，能沿表面弯曲。

教程结束，以上就是AutoCAD渲染漂亮的青花盘子过程，希望大家看完之后会有所帮助，谢谢大家阅读本篇文章！
