AutoCAD制作三维管道及螺丝刀教程

前面曾有朋友讨论三维中画图中"对位置"的问题，在此我根据自己的经验作一些介绍，仅供朋友们参考。本教程是向武林网介绍利用AutoCAD制作三维管道画法，教程比较入门，本期教程向朋友们介绍“对位置”的问题，相信很多朋友都想了解，那就快来看看教程吧！

一、在三维画图中，由于要创建多个实体，就存在要调整彼此位置的问题了！这个问题几乎没有看见有谁讲过，而总要遇到这个问题,我想的是很大程度上与自己画图的习惯有关。

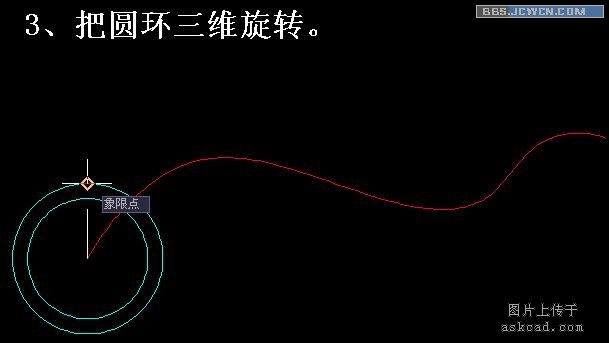

凭空说是比较难的，下面这个我随手画的管道一段，来说说画图习惯。这个图虽然简单,最后还是简要渲染一下。

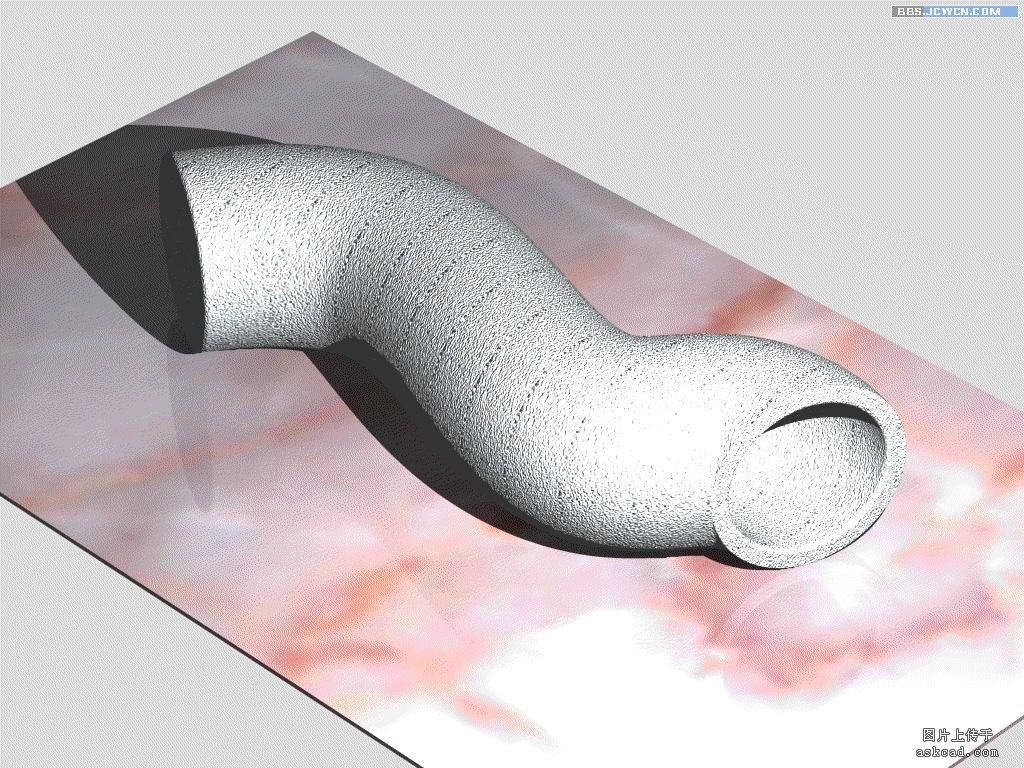

先看效果图：

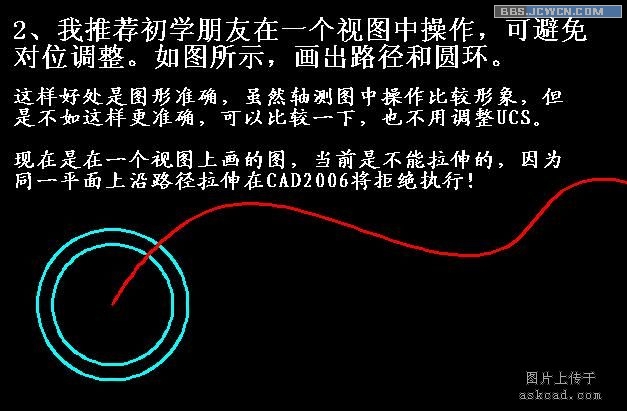

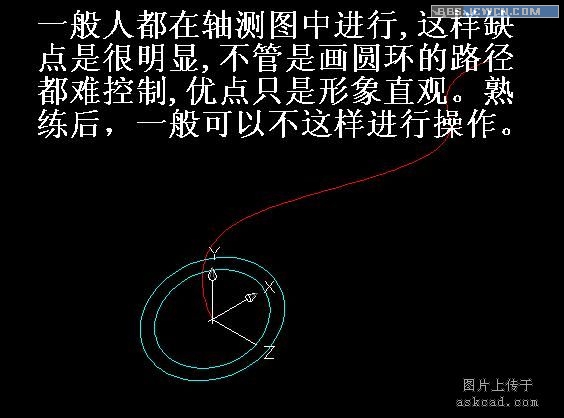

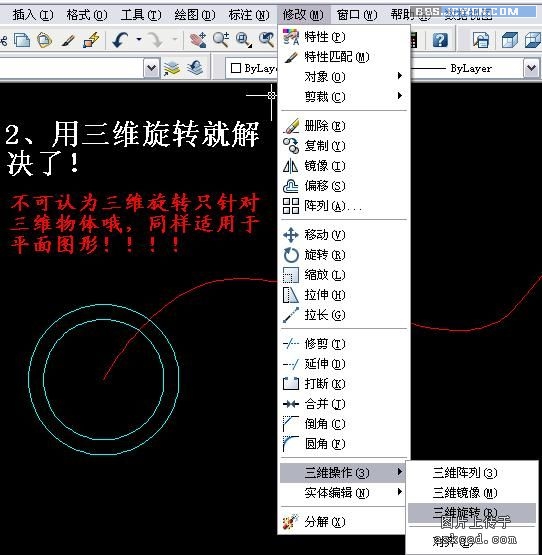

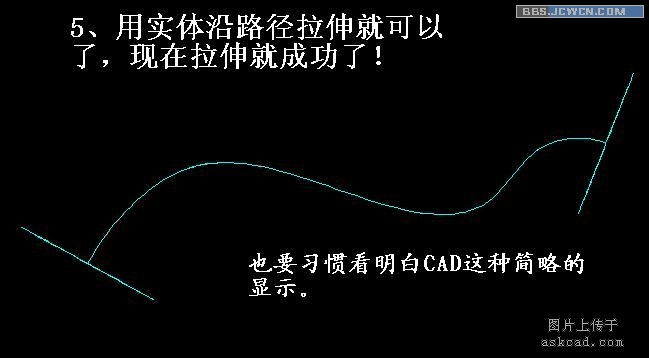

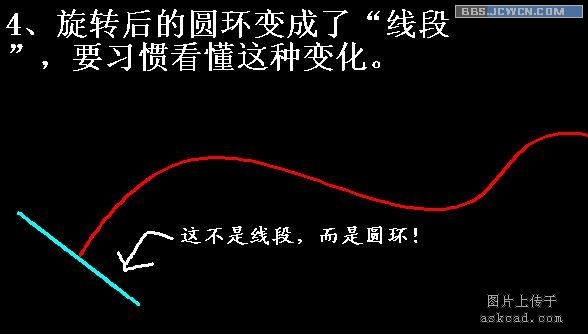

通过上面这个片段,可以看出不同的画图习惯,相当多的书上都是在轴测图中画三维。我的习惯是，开始阶段不管是不是一个面上的东西都在同一视图中完成，这样容易做。不过恐怕许多初学朋友不太适应这种显得"抽象"的操作。

有朋友会问，为什么不在主视图画好后，切换到俯视图中去操作呢。这种操作我也常用的，只是对于这样的例子我一般不切换视图，虽然切换视图有其优点，但切换后统统重叠成一条线，要寻找自己想要那条线，不容易找到！结果转来转去，又到轴测图中进行了。

我并不是说，用轴测图不好，正如在第1集就说过了，我主张后期工作（如渲染、圆角……）才到轴测图中进行。

二、用好"点过滤"，点过滤的作用在三维中尤其重要，刚开始时初学朋友不容易体会到这点。在第10集，我已经举个运用"点过滤"的例子，就是三点"剖切"实体的方法，用点过滤就非常方便地在一个视图中是找到三点。有朋友不明白我在前几种用点过滤垂直剖切的方法,这里就更详细地介绍一下。

三维中的"点过滤"是什么意思，估计有些初学朋友不常用这个工具，甚至还有人没用过，我举个小例就好懂了。比如说，当前是主视图，你如何在不切掉视图的情况下，画一条长为50且垂直于电脑屏幕的直线段呢？

如果这个问题想明白了，就明白"点过滤"的意义了，很显然这样的直线，画出来将是一个"点"，只能从其它视图中才能看出它是直线。画的方法，好象得用坐标来完成了，比如在（20，50，0）画直线的起点，再到（20，50，50）画直线的终点，就可以完成这个要求。

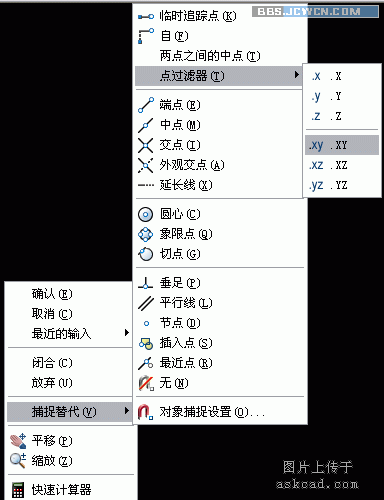

可以看出这两个坐标值中的（20，50）是必须要相同的，所以"点过滤"可以相当于省略输入相同的部分，即在（20，50，0）后，命令行提示输入下一点时，请在命令行输入".xy"，然后系统提示指定点，这时捕捉（20，50，0）这个点就可以，这时系统又提示"于"，这时输入z坐标值"50"就可以了。

这个工具相当好用哦，在三维中画参考线，对位等，都用的相当多的。不会用的朋友务必要弄清楚！！它的好处是，通过平面就能指定空间的点，相当于是坐标的简便输入法。

再举一个运用的实例，比如说在渲染中，设置点光源或者聚光灯位置时，相当多的初学朋友是心中没谱，自己设的光源在物体的什么方向位置上，一脸茫然。我建议你这样做就容易了，设置光源位置前切换到俯视图，切记不要在轴测图中做！！

当系统要求输入光源位置时，请在命令行输入".xy"（记住xy前面的小数点不要忘了哦！！），这时请在物体周围点一个位置，这就相当于是说，光源垂直投影是这个点，然后在命令"于"后，输入"z"值，就是光源距离物体的高度。

如此一个步骤就完全地确定了光源的位置。这实质上就是机械制图上的"点"的投影，"点"的投影在机械制图简单得没人能说不懂，但是把理论用于实际，还是让不少人一时半天捉摸不透的哦！设置光源位置对初学朋友来说，好象不容易控制的东西，说白了，就这样简单扼要。

说白了"点过滤"就是这样一个简单无奇的工具，但是它的作用却相当高，没有一段cad画图经历人是体会不到它的广泛用途的哦！总而言之,当你想确定一点时,而这个点在空间上,无法在当前视图画出时,第一感觉不是忙着到另一个视图去操作，而是考虑用点过滤!!!!!!!!!!!!!!!!!!!

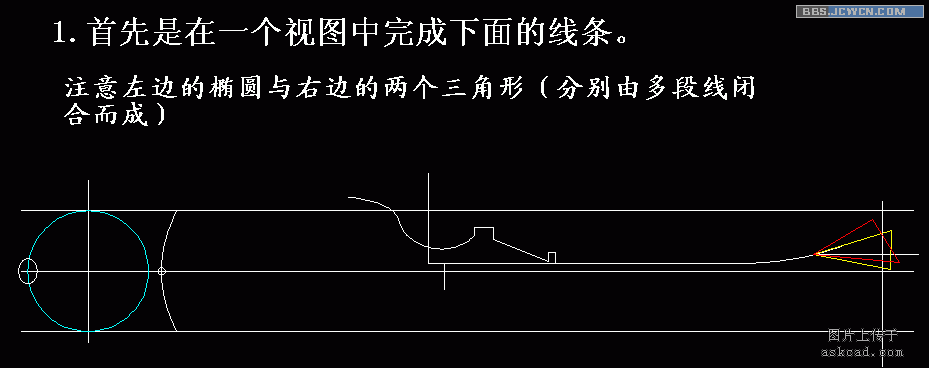

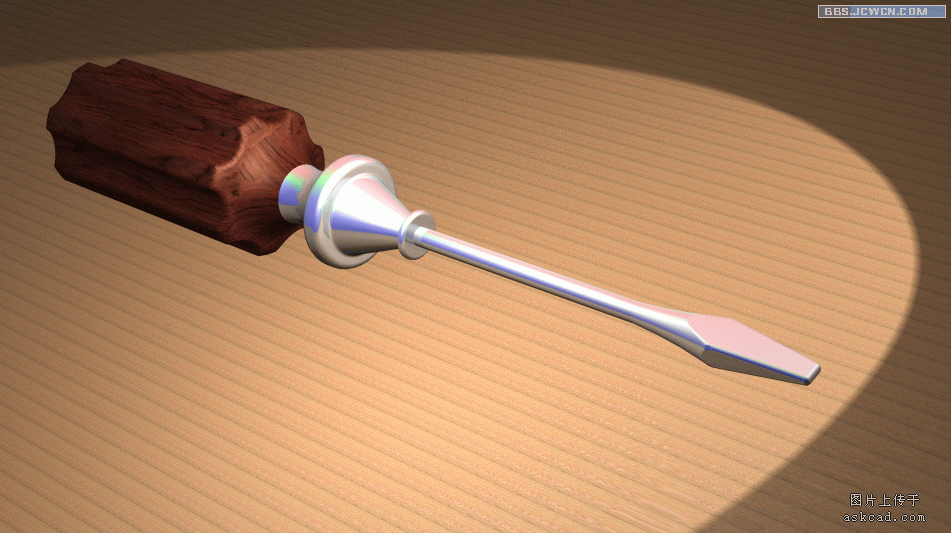

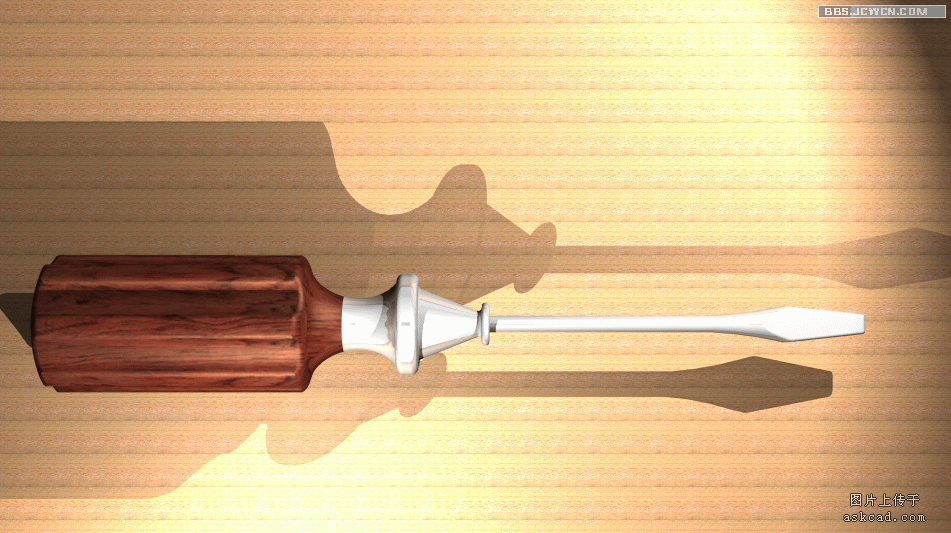

下面我仍演示个例子，画一把螺丝刀,首先要说明的是,这个完全是凭感觉想着即兴所作,螺丝刀是不是这个样子的,我等会儿看看。通过这个例子来说明绘图习惯。

通过这个例子可以看出,对位能在一开始就避免为最好,比如第一步画螺丝刀的两个视图集中到一个面上来。

每个人的绘图习惯不一样
