这篇教程是向武林网的朋友介绍CAD2015多重引线标注的用法。多重引线标注样式其包含的对象有:标注箭头、水平基线、引线或曲线以及文字等内容,多重引线标注的目的是为了更加清楚地表达图纸上的信息,推荐到武林网,喜欢的朋友一起来学习吧。
方法/步骤

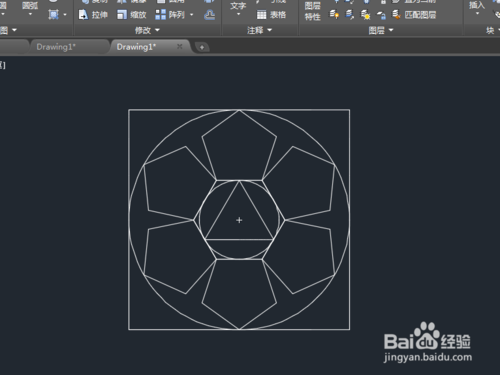

1、由于下图中,其图元很多,为了方便看图者观察,我们可以使用多重引线标注命令来创建说明文字;
2、由于多重引线与以往我们所讲解的标注样式有很大不同,你可以先学习下其定义;

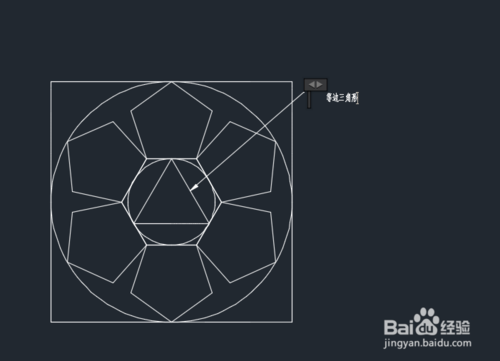

3、执行引行命令后,输入第一处说明文字:三角形;

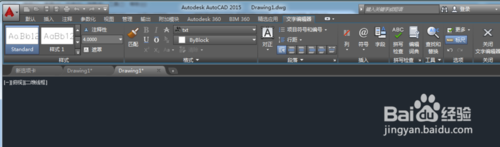

4、如想更改引线的文字样式、线型、颜色、对齐方式等信息,可以参考下图对其进行设置;

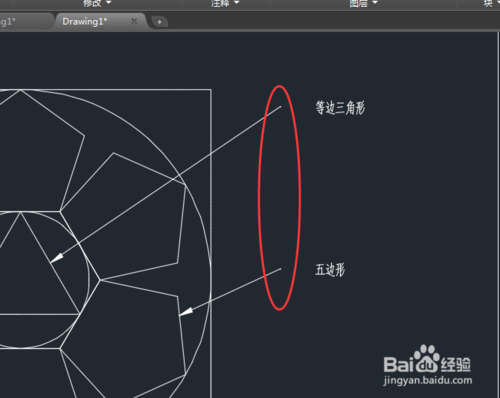

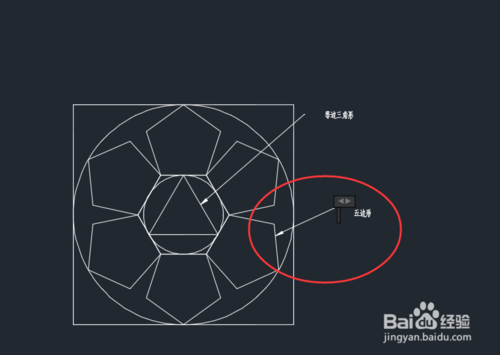

5、同样的方法创建第二个五边形引线;

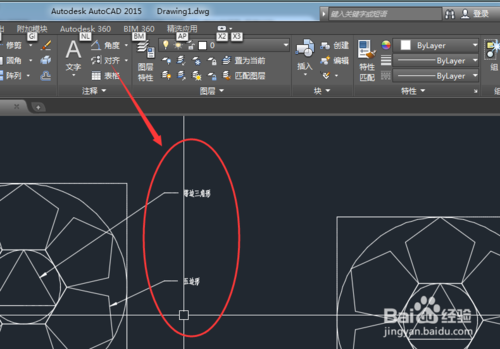

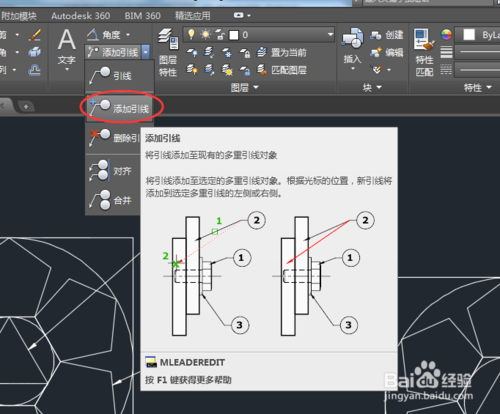

6、默认情况下,创建出来的引线标注其线较短,可以通过使用添加引线功能,对其进行更改,如图2;

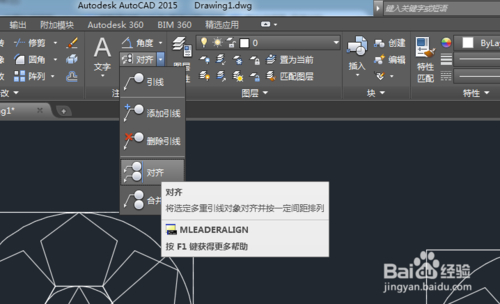

7、由于我们是随意标注的引线,其摆放位置不是很规范,可以执行多重引线下的对齐命令,让两个引线旋转的位置一样,图1为对齐定义,图2为执行后的效果。
8、设计技巧:
新手在使用此命令时,往往不能一次成功,注意多尝试几次,学会动脑思考,稍加练习就可熟练应用。
以上就是CAD2015多重引线标注的用法讲解,希望能对大家有所帮助,谢谢阅读!
