CAD给图案填充加尺寸标注设置方法介绍

CAD给图案填充加尺寸标注设置方法，操作步骤见图解，求点赞

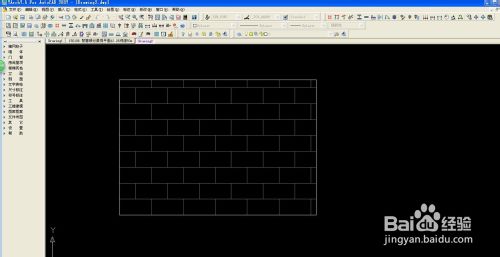

一，如图所示，制作填充图案

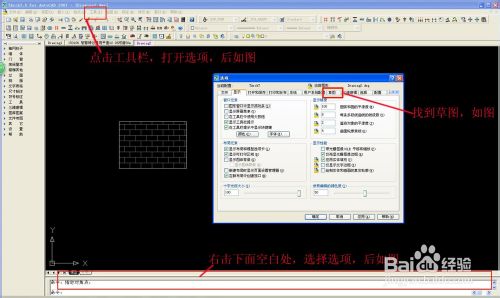

二，1如图所示，在窗口工具栏，打开找到选项，打开如图。或者在最下方空白处，右击找到选项。打开如图。在选项窗口，找到草图，如图所示。

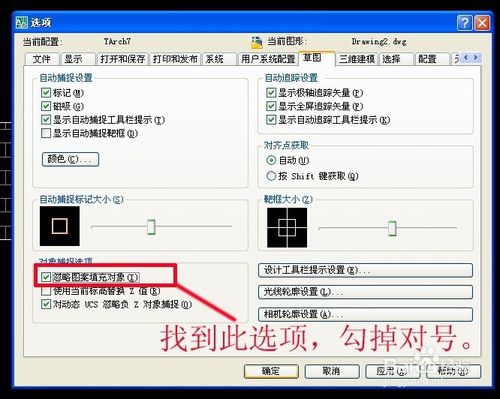

三，如图所示，打开草图，找到忽略图案填充对象，勾掉”对号“。

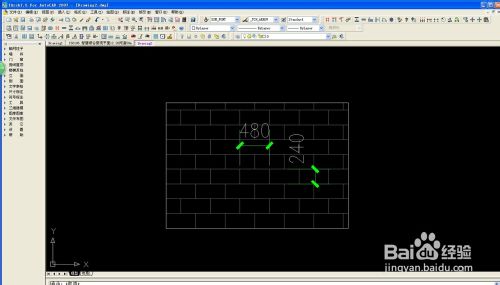

四，如图所示，回到模型界面。就可以测量图案填充图案尺寸。

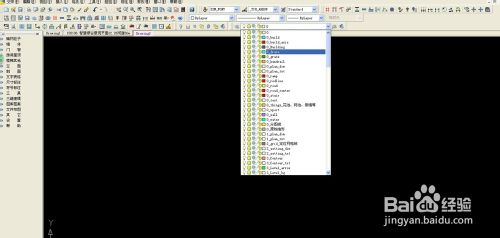

五，特殊情况，如遇尺寸标注不显示，有可能是图层未打开。如图，找到图层，

五，注意事项，cad作图，建议及时保存，或在选择中，选择 缩小保存时间。

注意事项

cad，和天正cad都适应此方法

教程结束，以上就是CAD给图案填充加尺寸标注设置方法介绍，希望能对大家有所帮助！
