CAD绘制一把逼真的锥子

下面就为大家介绍CAD绘制一把逼真的锥子方法，教程绘制出来的锥子很不错，推荐到武林网，喜欢的朋友一起来学习吧！

1、打开CAD，转俯视图，画直径30的圆，再在一侧画60长的直线

2、在圆上画一条直线（连接两象限点）

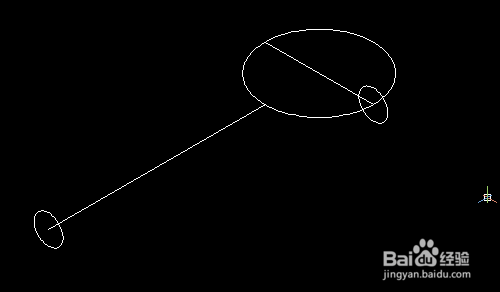

3、转左视图，再转西南等轴测视图，在直线与圆上的直线端点画直径8的圆

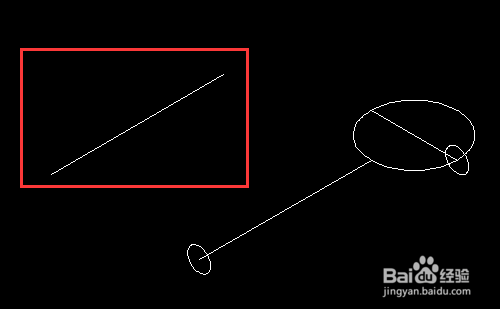

4、再画一条60长的直线

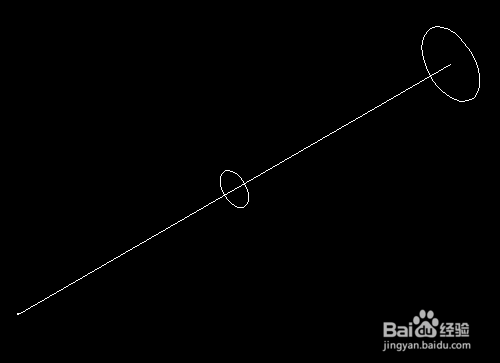

5、在直线的一端点画直径8的圆，中点画直径4的圆，另一端点画直径0.1的圆

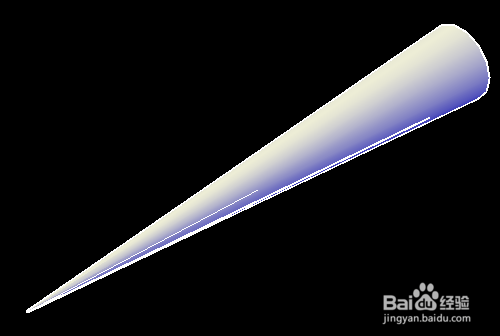

6、依次放样三个圆，转概念视觉样式

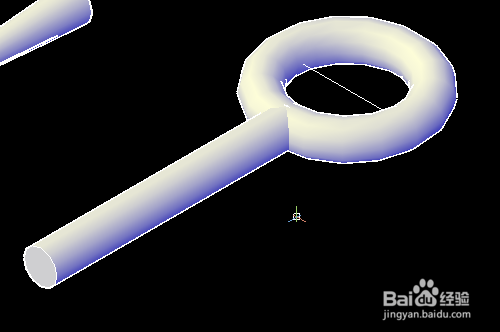

7、沿直线与直径30的圆，扫掠两个直径8的圆

8、将锥形移到圆柱的端点，再删除多余的线

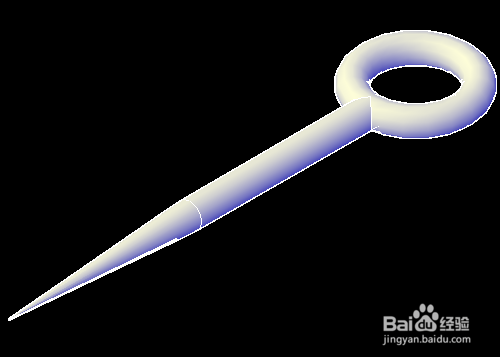

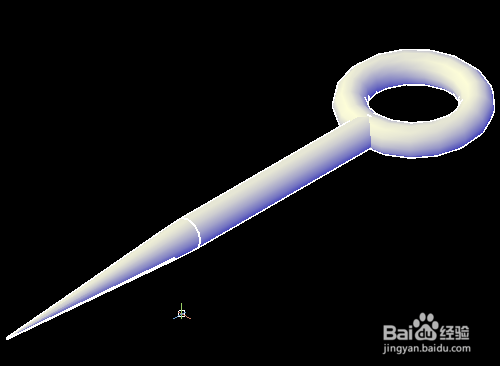

9、合并三个实体，锥子画好了

注意事项

数据均以毫米为单位

以上就是CAD绘制一把逼真的锥子方法介绍，希望能对大家有所帮助！
