CAD命令之图层隔离与图层漫游命令的使用教程

2020-07-20 13:33:16
字体:
来源:转载
供稿:网友

小编在这里向大家分享在AutoCAD中如何使用图层隔离与图层漫游命令。

一、图层隔离

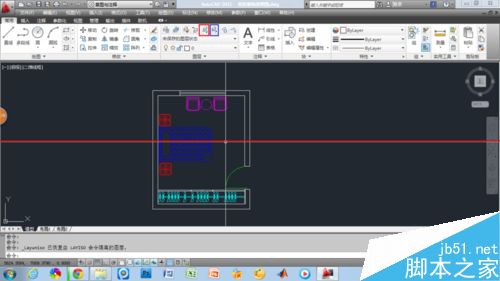

1、图层隔离,用于将选定的对象的图层之外的所有图层都锁定。执行格式>图层工具>图层隔离命令;或者在命令行输入layiso按Enter键;或者点击图层面板中的图层隔离按钮,如图所示,左边是图层隔离,右边是图层隔离取消。

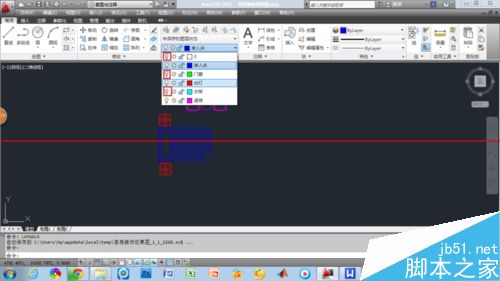

2、选择要图层上的对象,比如图中的床和椅子,按Enter键结束。这时,在图层面板中的下拉菜单中发现,除了单人床和桌椅图层未被锁定外,其余的图层都被锁定。

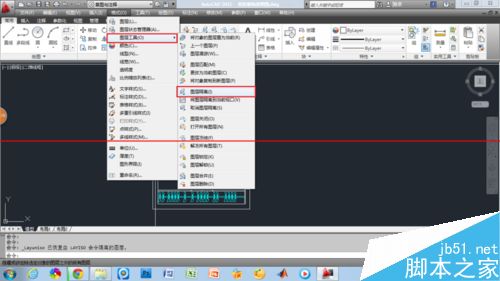

3、执行格式>图层工具>取消图层隔离命令;或者在命令行输入layuniso按Enter键;或者点击图层面板中的取消图层隔离按钮。

二、图层漫游

1、图层漫游,用于将选定的对象的图层之外的所有图层都关闭。执行格式>图层工具>图层漫游命令;或者在命令行输入laywalk按Enter键;或者点击图层面板中的图层漫游按钮。

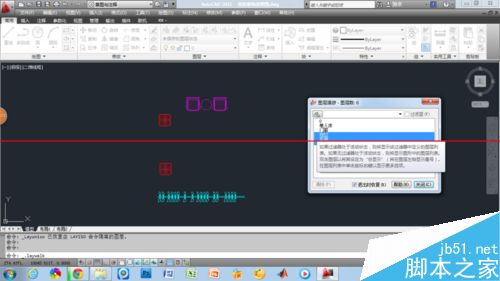

2、弹出来图层漫游对话框,单击桌椅,就只显示桌椅图层。

3、按住鼠标左键连续选则,就会显示选中的图层;在某一图层上双击,前边就会出现的一个*号,表示这一图层被保留,就可以不连续选择其他图层。

4、如果将对话框中的“退出时恢复”勾掉,则未被选择的图层就保持关闭状态。
